溝無しガイドレール -L寸指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
L寸指定タイプの溝無しガイドレールです。取り付けボルト穴2ヶ所、3ヶ所、4ヶ所の選択が可能です。
未確定：候補が96型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
■ボルト穴サイズ表
| W | T | d1 | d2 | t1 | ω1 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 10 | ・ | 12.5・15 | 8 | 4.5 | 5 | 4.5 | ||||
| 12.5 | 10 | ・ | 15 | ・ | 20 | 5 | |||||
| 15 | 10 | ・ | 15 | ・ | 20 | ・ | 25 | 9.5 | 5.5 | 6 | 6 |
| 20 | 15 | ・ | 20 | 11 | 6.5 | 7 | 9 | ||||
| 25 | ・ | 30 | 14 | 9 | 9 | ||||||
| 25 | 20 | ・ | 25 | ・ | 30 | ・ | 35 | 10 | |||
| 30 | 25 | ・ | 30 | ・ | 35 | 17 | 11.5 | 11 | 11 | ||
| 35 | 30 | ・ | 35 | ||||||||
| 40 | 30 | ・ | 40 | 19 | 12.5 | 13 | 13 | ||||
指示のない角部はC≦1となります。
精度基準（ソリ・直角度）詳細 P.629
| 型 式 | 材質 | 硬度 | |
|---|---|---|---|
| 油溝なし | 油溝付 | ||
| GRSF-□H | GRSFM-□H | SKS3 | 53～56HRC |
| GRMF-□H | GRMFM-□H | HPM2T相当 | 37～41HRC |
規格表
| 型 式 | T 選択
| L 指定5mm単位
| ボルト穴ピッチ 指定0.5mm単位 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type
| No. （ボル卜穴）
| W | A | B | C | D | |||||||||
| min. | max.
| min. | max.
| min. | max.
| min. | max.
| ||||||||
| 2H 3H 4H | 10 | 10 12.5 15 |
| 35～75 | 6 | B-10 | A+10 |  L-6 C-10 C-10 | B+10 | L-6 D-10 | C+10 | L-6 | |||
| 60～100 | ||||||||||||||
| 100 | ||||||||||||||
| 12.5 | 10 15 20 |
| 35～75 | ||||||||||||
| 60～100 | ||||||||||||||
| 100 | ||||||||||||||
| 15 | 10 15 20 25 |
| 40～75 | 7 | B-11.5 | A+11.5 | L-7 C-11.5 C-11.5 | B+11.5 | L-7 D-11.5 | C+11.5 | L-7 | ||||
| 60～150 | ||||||||||||||
| 100～150 | ||||||||||||||
| 20 | 15 20 |
| 40～150 | 7.5 | B-13 | A+13 | L-7.5 C-13 C-13 | B+13 | L-7.5 D-13 | C+13 | L-7.5 | ||||
| 油溝 なし |
| 100～200 | |||||||||||||
| 155～200 | ||||||||||||||
| GRSF （SKS3） GRMF （HPM2T相当） | 25 30 |
| 40～150 | 9 | B-16 | A+16 | L-9 C-16 C-16 | B+16 | L-9 D-16 | C+16 | L-9 | ||||
| 100～200 | ||||||||||||||
| 155～200 | ||||||||||||||
| 25 | 20 25 30 |
| 40～150 | ||||||||||||
| 100～200 | ||||||||||||||
| 155～200 | ||||||||||||||
| 35 |
| 120～150 | |||||||||||||
| 120～200 | ||||||||||||||
| 155～200 | ||||||||||||||
| 30 | 25 30 35 |
| 50～165 | 10.5 | B-19 | A+19 | L-10.5 C-19 C-19 | B+19 | L-10.5 D-19 | C+19 | L-10.5 | ||||
| 110～200 | ||||||||||||||
| 190～200 | ||||||||||||||
| 35 | 30 35 |
| 120～165 | ||||||||||||
| 120～200 | ||||||||||||||
| 190～200 | ||||||||||||||
| 40 | 30 40 |
| 50～165 | 11.5 | B-21 | A+21 | L-10.5 C-21 C-21 | B+21 | L-10.5 D-21 | C+21 | L-11.5 | ||||
| 110～200 | ||||||||||||||
| 190～200 | ||||||||||||||
| 型 式 | T 選択
| L 指定5mm単位
| ボルト穴ピッチ 指定0.5mm単位 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type
| No. （ボル卜穴）
| W | A | B | C | D | |||||||||
| min. | max.
| min. | max.
| min. | max.
| min. | max.
| ||||||||
| 2H 3H 4H | 10 | 10 12.5 15 |
| 40～75 | 6 | B-10 | A+10 | L-6 C-10 C-10 | B+10 | L-6 D-10 | C+10 | L-6 | |||
| 60～100 | ||||||||||||||
| 100 | ||||||||||||||
| 12.5 | 10 15 20 |
| 40～75 | ||||||||||||
| 60～100 | ||||||||||||||
| 100 | ||||||||||||||
| 15 | 10 15 20 25 |
| 40～75 | 7 | B-11.5 | A+11.5 | L-7 C-11.5 C-11.5 | B+11.5 | L-7 D-11.5 | C+11.5 | L-7 | ||||
| 60～150 | ||||||||||||||
| 100～150 | ||||||||||||||
| 20 | 15 20 |
| 40～150 | 7.5 | B-13 | A+13 | L-7.5 C-13 C-13 | B+13 | L-7.5 D-13 | C+13 | L-7.5 | ||||
| 100～200 | ||||||||||||||
| 155～200 | ||||||||||||||
| 油溝付 | 25 30 |
| 40～150 | 9 | B-16 | A+16 | L-9 C-16 C-16 | B+16 | L-9 D-16 | C+16 | L-9 | ||||
| GRSFM （SKS3） GRMFM （HPM2T相当） |
| 100～200 | |||||||||||||
| 155～200 | ||||||||||||||
| 25 | 20 25 30 |
| 40～150 | ||||||||||||
| 100～200 | ||||||||||||||
| 155～200 | ||||||||||||||
| 35 |
| 120～150 | |||||||||||||
| 120～200 | ||||||||||||||
| 155～200 | ||||||||||||||
| 30 | 25 30 35 |
| 50～165 | 10.5 | B-19 | A+19 | L-10.5 C-19 C-19 | B+19 | L-10.5 D-19 | C+19 | L-10.5 | ||||
| 110～200 | ||||||||||||||
| 190～200 | ||||||||||||||
| 35 | 30 35 |
| 120～165 | ||||||||||||
| 120～200 | ||||||||||||||
| 190～200 | ||||||||||||||
| 40 | 30 40 |
| 50～165 | B-21 | A+21 | L-10.5 C-21 C-21 | B+21 | L-10.5 D-21 | C+21 | L-10.5 | |||||
| 110～200 | ||||||||||||||
| 190～200 | ||||||||||||||
■油溝ピッチ算出方法
P＝（T-6）×2
■油溝ピッチ早見表
| T | P |
|---|---|
| 10 | 8 |
| 12.5 | 13 |
| 15 | 18 |
| 20 | 28 |
| 25 | 38 |
| 30 | 48 |
| 35 | 58 |
| 40 | 68 |
L≦P+10の時、油溝が1サイクル（1ピッチ）分、切れない場合がありますのでご注意ください。
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

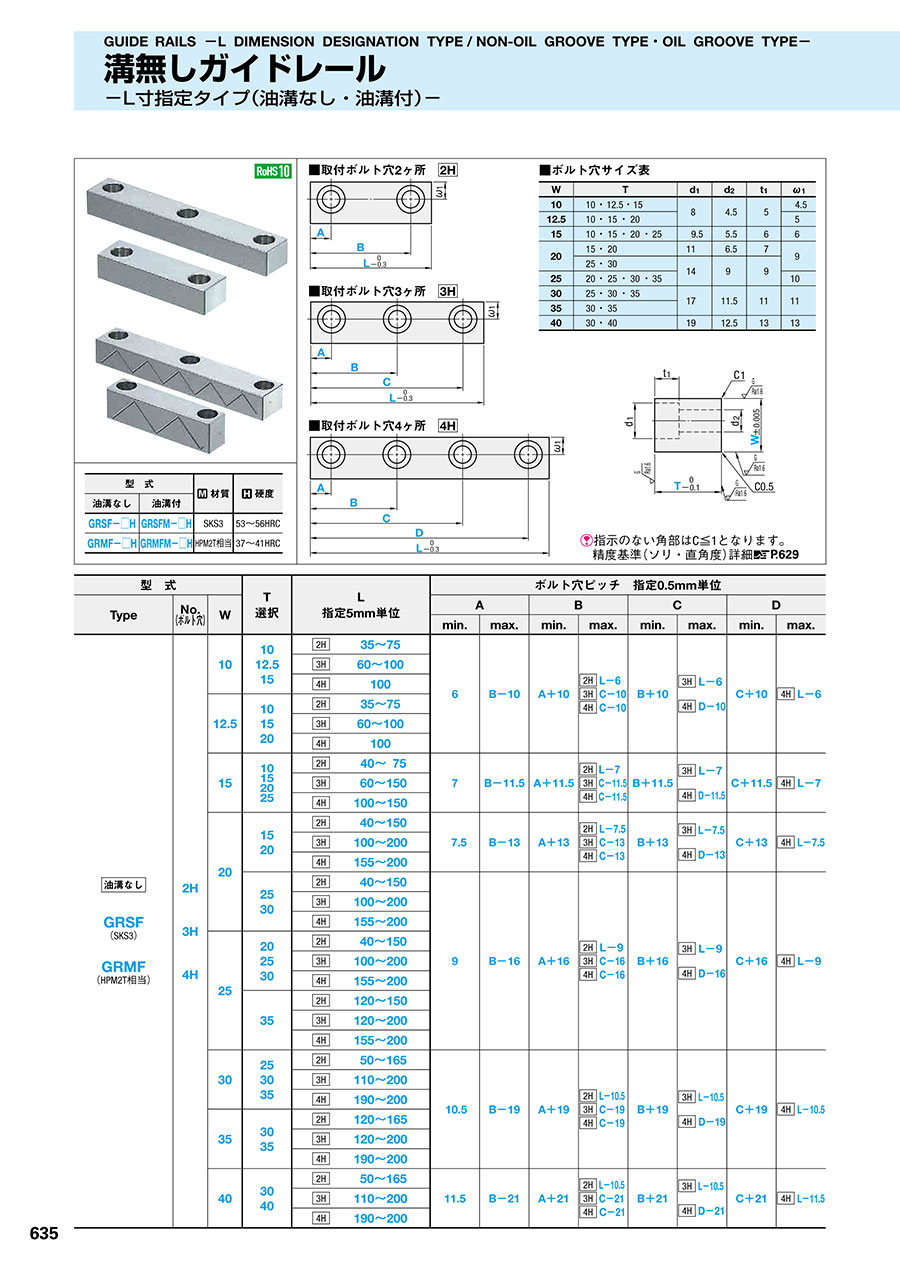

カタログ
溝無しガイドレール -L寸指定タイプ-のレビュー
金型部品
5
5.02023/07/27
金型のスライド用のガイドレールとして購入しました。今のところ問題無く動作しています。
0人が参考にしています。
最近
4
4.02021/03/18
最近古い金型の
修理依頼多く
スライドがＴスロな為
ガイドレ−ルに改造してます
0人が参考にしています。
かじり
4
4.02021/03/16
スライドのかじりなどが
大幅にへるので
こちらは重宝します
古い金型を修理してます
0人が参考にしています。
金型に使用しています
4
4.02020/12/03
当社が設計を含めて製作を依頼された、金型のスライド用ガイドレールとして使用しています。自社で製作も可能ですが、持ち回りも...もっと読む
0人が参考にしています。
ガイド
4
4.02020/05/20
Ｔスロタイプの
スライドの使用してますが
溝は基本こちらで
加工します
焼き入れです
0人が参考にしています。
よくあるご質問（FAQ）
Qガイドレールの材質に「HPM2T」とありますが、他社メーカーでは、「HPM2」という材質のものはありますが、Tがどの様な意味なのか、どこが違うのか教えて下さい。
A
HPM材は、日立金属株式会社様が開発した予め30～40HRC程度に調質（熱処理）されたプリハードン鋼です。
HPM2は、硬度が33HRC程度となっています。HPM2Tは、37～41HRC程度であり硬度の高い素材です。
参考リンク：金型材質一覧比較表
HPM2は、硬度が33HRC程度となっています。HPM2Tは、37～41HRC程度であり硬度の高い素材です。
参考リンク：金型材質一覧比較表
