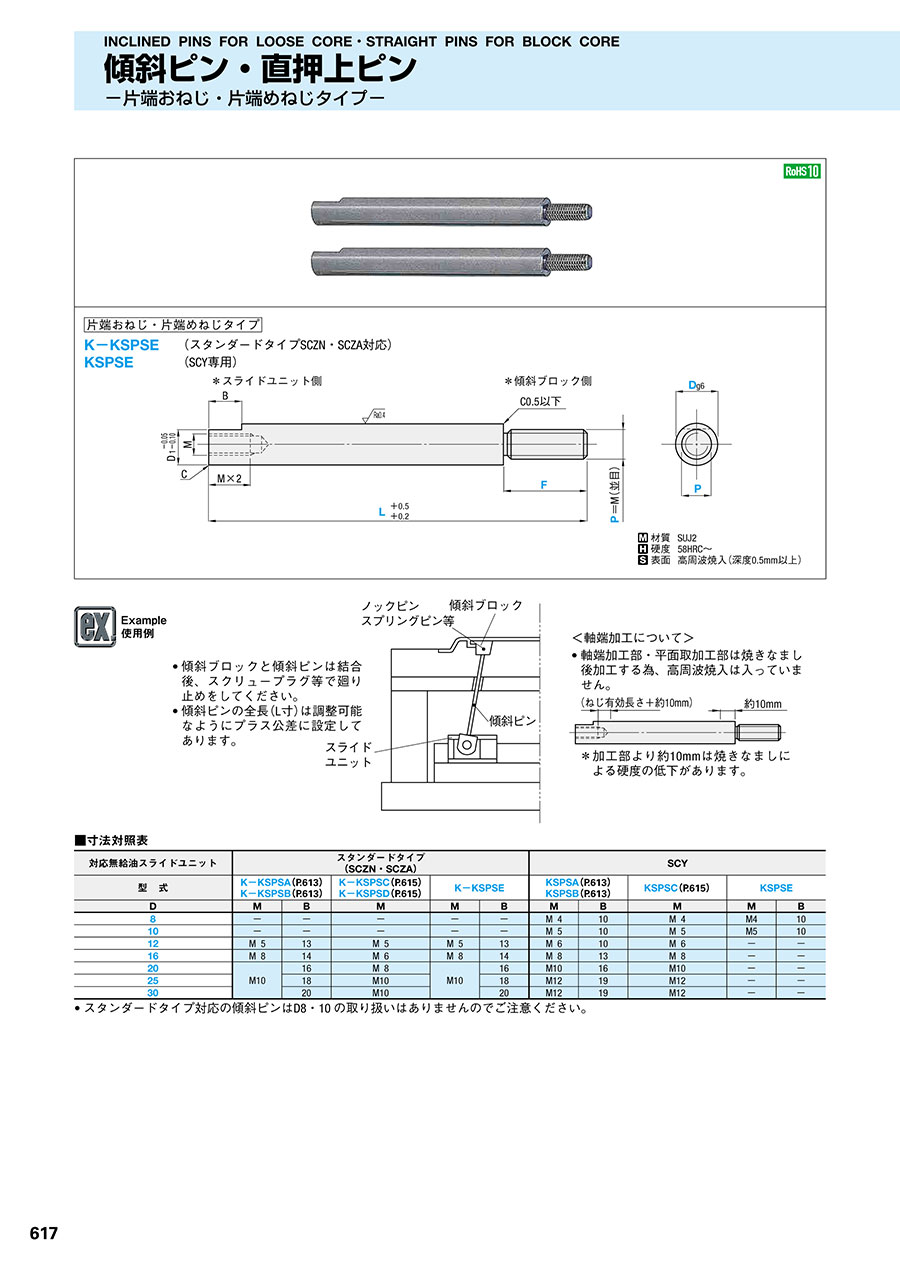

傾斜ピン・直押上ピン -片端おねじ・片端めねじタイプ-

傾斜ピン・直押上ピン -片端おねじ・片端めねじタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.791

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SUJ2
硬度 58HRC~
表面 高周波焼入(深度0.5mm以上)

傾斜ピン・直押上ピン:関連画像
K-KSPSE (スタンダードタイプSCZN・SCZA対応)
KSPSE (SCY専用)
傾斜ピン・直押上ピン:関連画像

■寸法対照表
対応無給油スライドユニット スタンダードタイプ(SCZN・SCZA) SCY
型 式 K-KSPSA こちら
K-KSPSB こちら
K-KSPSC こちら
K-KSPSD こちら
K-KSPSE KSPSA こちら
KSPSB こちら
KSPSC こちら
KSPSD こちら
KSPSE
D M B M M B M B M M
8 M 4 10 M 4 M4
10 M 5 10 M 5 M5
12 M 5 13 M 5 M 5 13 M 6 10 M 6
16 M 8 14 M 6 M 8 14 M 8 13 M 8
20 M10 16 M 8 M10 16 M10 16 M10
25 18 M10 18 M12 19 M12
30 20 M10 20 M12 19 M12
・スタンダードタイプ対応の傾斜ピンはD8・10 の取り扱いはありませんのでご注意ください。

型番
K-KSPSE12-[100-800/1]-F[6-30/1]-P[6,​8,​10]
K-KSPSE12-[100-800/1]-F[6-30/1]-PMC[6,​8,​10]
K-KSPSE16-[100-800/1]-F[8-36/1]-P[8,​10,​12]
K-KSPSE16-[100-800/1]-F[8-36/1]-PMC[8,​10,​12]
K-KSPSE20-[100-800/1]-F[10-48/1]-P[10,​12,​16]
K-KSPSE20-[100-800/1]-F[10-48/1]-PMC[10,​12,​15,​17]
K-KSPSE25-[100-800/1]-F[10-60/1]-P[12,​16,​20]
K-KSPSE25-[100-800/1]-F[10-60/1]-PMC[12,​15,​17,​20]
K-KSPSE30-[100-800/1]-F[10-72/1]-P[16,​20,​24]
K-KSPSE30-[100-800/1]-F[10-72/1]-PMC[15,​17,​20,​25]
KSPSE8-[100-600/1]-F[4-18/1]-P[4,​5,​6]
KSPSE8-[100-600/1]-F[4-18/1]-PMC[4,​5,​6]
KSPSE10-[100-800/1]-F[5-24/1]-P[5,​6,​8]
KSPSE10-[100-800/1]-F[5-24/1]-PMC[5,​6,​8]
型番通常単価スライド値引通常
出荷日
RoHSD(適用傾斜ピン径)
(mm)
適用ルーズコア型式 L(全長)
(mm)
F(傾斜ブロック側ねじ部長さ)
(mm)
P(傾斜ブロック側ねじ径)
(mm)
PMC(おねじ部を細目ねじに変更)
(mm)

-

3日目 対応12SCZN・SCZA100 ~ 8006 ~ 306 ~ 10-

-

3日目 対応12SCZN・SCZA100 ~ 8006 ~ 30-6 ~ 10

-

3日目 対応16SCZN・SCZA100 ~ 8008 ~ 368 ~ 12-

-

3日目 対応16SCZN・SCZA100 ~ 8008 ~ 36-8 ~ 12

-

3日目 対応20SCZN・SCZA100 ~ 80010 ~ 4810 ~ 16-

-

3日目 対応20SCZN・SCZA100 ~ 80010 ~ 48-10 ~ 17

-

3日目 対応25SCZN・SCZA100 ~ 80010 ~ 6012 ~ 20-

-

3日目 対応25SCZN・SCZA100 ~ 80010 ~ 60-12 ~ 20

-

3日目 対応30SCZN・SCZA100 ~ 80010 ~ 7216 ~ 24-

-

3日目 対応30SCZN・SCZA100 ~ 80010 ~ 72-15 ~ 25

-

3日目 対応8SCY100 ~ 6004 ~ 184 ~ 6-

-

3日目 対応8SCY100 ~ 6004 ~ 18-4 ~ 6

-

3日目 対応10SCY100 ~ 8005 ~ 245 ~ 8-

-

3日目 対応10SCY100 ~ 8005 ~ 24-5 ~ 8

Loading...

  1. 1

規格表

傾斜ピン・直押上ピン:関連画像
・規格表
■K-KSPSE傾斜ピン・直押上ピン:関連画像(対応:スライドユニット スタンダードタイプ SCZN こちら・SCZA こちら
D1 B M Dg6 型 式 指定1mm単位 選択 ¥基準単価 1~9本
Type D L F P L100~200 201~300 301~400 401~500 501~600 601~800
11 13 M 5 12 -0.006
-0.017
K-KSPSE 12 100~800 P≦F≦P×3
(L-B-F≧10)
6 8 10 2,670 2,910 3,150 3,390 3,620 4,380
15 14 M 8 16 16 8 10 12 3,200 3,480 3,770 4,050 4,340 4,910
18 16 M10 20 -0.007
-0.020
20 10 12 16 3,220 3,510 3,790 4,080 4,360 5,120
22 18 25 25 12 16 20 3,670 4,050 4,430 4,810 5,190 5,950
27.5 20 30 30 16 20 24 3,750 4,130 4,510 4,890 5,270 6,220

■KSPSE傾斜ピン・直押上ピン:関連画像(対応:スライドユニット SCY専用 こちら
D1 B M Dg6 型 式 指定1mm単位 選択 ¥基準単価 1~9本
Type D L F P L100~200 201~300 301~400 401~500 501~600 601~800
7.5 10 M4 8 -0.005
-0.014
KSPSE 8 100~600 P≦F≦P×3
(L-B-F≧10)
4 5 6 2,630 2,860 3,100 3,350 3,570
8.5 10 M5 10 10 100~800 5 6 8 2,650 2,880 3,120 3,360 3,600 4,070

■数量スライド価格
数 量 1~9 10~19 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5%
1円未満切り捨て

納期


800円/1本
同一サイズ3本以上は一律2,160円

使用例

・傾斜ブロックと傾斜ピンは結合後、スクリュープラグ等で廻り止めをしてください。
・傾斜ピンの全長(L寸)は調整可能なようにプラス公差に設定してあります。
傾斜ピン・直押上ピン:関連画像

<軸端加工について>
・軸端加工部・平面取加工部は焼きなまし後加工する為、高周波焼入は入っていません。
傾斜ピン・直押上ピン:関連画像
*加工部より約10mmは焼きなましによる硬度の低下があります。

追加工

追加工価格も数量スライド適用 こちら
傾斜ピン・直押上ピン:関連画像
