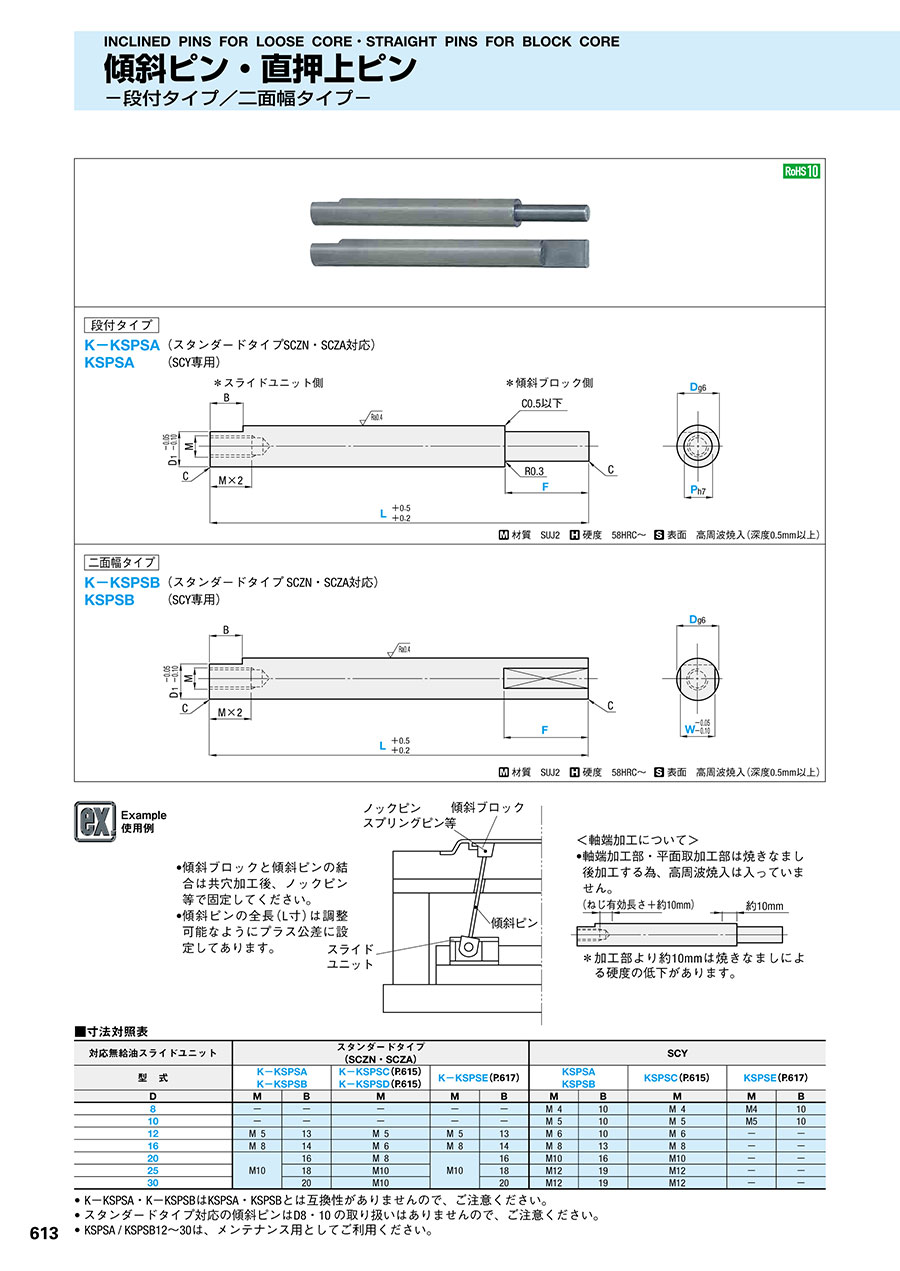

傾斜ピン・直押上ピン -段付タイプ-

傾斜ピン・直押上ピン -段付タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.787

型番

商品を一つに絞り込むとこちらに型番が表示されます

傾斜ピン・直押上ピン -段付タイプ-:関連画像

型番
K-KSPSA12-[100-800/1]-F[6-36/1]-P[6-9/1]
K-KSPSA16-[100-800/1]-F[8-52/1]-P[8-13/1]
K-KSPSA20-[100-800/1]-F[10-68/1]-P[10-17/1]
K-KSPSA30-[100-800/1]-F[10-50/1]-P[15-27/1]
KSPSA8-[100-600/1]-F[4-24/1]-P[4-6/1]
KSPSA10-[100-800/1]-F[5-32/1]-P[5-8/1]
KSPSA12-[100-800/1]-F[6-36/1]-P[6-9/1]
KSPSA16-[100-800/1]-F[8-52/1]-P[8-13/1]
KSPSA20-[100-800/1]-F[10-68/1]-P[10-17/1]
KSPSA25-[100-800/1]-F[12-88/1]-P[12-22/1]
型番通常単価スライド値引通常
出荷日
RoHSD(適用傾斜ピン径)
(mm)
適用ルーズコア型式 L(全長)
(mm)
F(傾斜ブロック側軸径部長さ)
(mm)
P(傾斜ブロック側軸径)
(mm)

-

3日目 対応12SCZN・SCZA100 ~ 8006 ~ 366 ~ 9

-

3日目 対応16SCZN・SCZA100 ~ 8008 ~ 528 ~ 13

-

3日目 対応20SCZN・SCZA100 ~ 80010 ~ 6810 ~ 17

-

3日目 対応30SCZN・SCZA100 ~ 80010 ~ 5015 ~ 27

-

3日目 対応8SCY100 ~ 6004 ~ 244 ~ 6

-

3日目 対応10SCY100 ~ 8005 ~ 325 ~ 8

-

3日目 対応12SCY100 ~ 8006 ~ 366 ~ 9

-

3日目 対応16SCY100 ~ 8008 ~ 528 ~ 13

-

3日目 対応20SCY100 ~ 80010 ~ 6810 ~ 17

-

3日目 対応25SCY100 ~ 80012 ~ 8812 ~ 22

Loading...

  1. 1

規格表

[ ! ] 緑文字の商品・サイズは2012年4月に規格廃止しました。

傾斜ピン・直押上ピン -段付タイプ-:関連画像
・規格表
■K-KSPSA 段付タイプ (対応:スライドユニット スタンダードタイプ SCZN >> こちら・SCZA >> こちら))
D1BMCDg6型 式指定1mm単位¥基準単価 1〜9本
TypeDLFPL100~200201~300301~400401~500501~600601~800
1113M50.512-0.006
-0.017
K-KSPSA12100~800P≦F≦P×4
(L-B-F≧10)
6~ 92,1302,3802,6302,8803,1303,930
1514M816168~132,6802,9803,2803,5803,8804,480
1816M101.020-0.007
-0.020
2010~172,7103,0103,3103,6103,9104,710
27.520303015~272,9503,3503,7504,1504,5505,550

■KSPSA 段付タイプ (対応:スライドユニット SCY専用 >> こちら)
D1BMCDg6型 式指定1mm単位¥基準単価 1〜9本
TypeDLFPL100~200201~300301~400401~500501~600601~800
7.510M40.38-0.005
-0.014
KSPSA8100~600P≦F≦P×4
(L-B-F≧10)
4~ 62,0802,3302,5802,8803,280
8.510M51010100~8005~ 82,1002,3502,6002,8503,1003,600
1010M60.512-0.006-0.017126~ 92,1302,3802,6302,8803,1303,930
1313M816168~132,6802,9803,2803,5803,8804,480
1716M101.020-0.007
-0.020
2010~172,7103,0103,3103,6103,9104,710
2219M12252512~222,8603,2603,6604,0604,4605,260

■数量スライド価格(1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~
値引率基準単価5%お見積り
表示数量超えはWOSにてご確認ください。

納期


800円/1本
同一サイズ3本以上は一律2,160円

仕様・概要

■寸法対照表
対応無給油スライドユニットスタンダードタイプ
(SCZN・SCZA)
SCY
型 式K-KSPSA
K-KSPSB
K-KSPSC(P.791)
K-KSPSD
(P.791)
K-KSPSE(P.793)KSPSA
KSPSB
KSPSC(P.791)
KSPSD(P.791)
KSPSE(P.793)
DMBMMBMBMM
8M 410M 4M4
10M 510M 5M5
12M 513M 5M 513M 610M 6
16M 814M 6M 814M 813M 8
20M1016M 8M1016M1016M10
2518M1018M1219M12
3020M1020M1219M12
・K−KSPSA、 K−KSPSBはKSPSA、 KSPSBとは互換性がありませんので、ご注意ください。
・スタンダードタイプ対応の傾斜ピンはD8・10 の取り扱いはありませんので、ご注意ください。
・KSPSA / KSPSB12〜30は、メンテナンス用としてご利用ください。

使用例

・ 傾斜ブロックと傾斜ピンの結合は共穴加工後、ノックピン等で固定してください。
・ 傾斜ピンの全長(L寸)は調整可能なようにプラス公差に設定してあります。
傾斜ピン・直押上ピン -段付タイプ-:関連画像

<軸端加工について>
・軸端加工部・平面取加工部は焼きなまし後加工する為、高周波焼入は入っていません。
傾斜ピン・直押上ピン -段付タイプ-:関連画像
*加工部より約10mmは焼きなましによる硬度の低下があります。

追加工

追加工価格も数量スライド適用 こちら
傾斜ピン・直押上ピン -段付タイプ-:関連画像


基本情報

タイプ 段付タイプ
