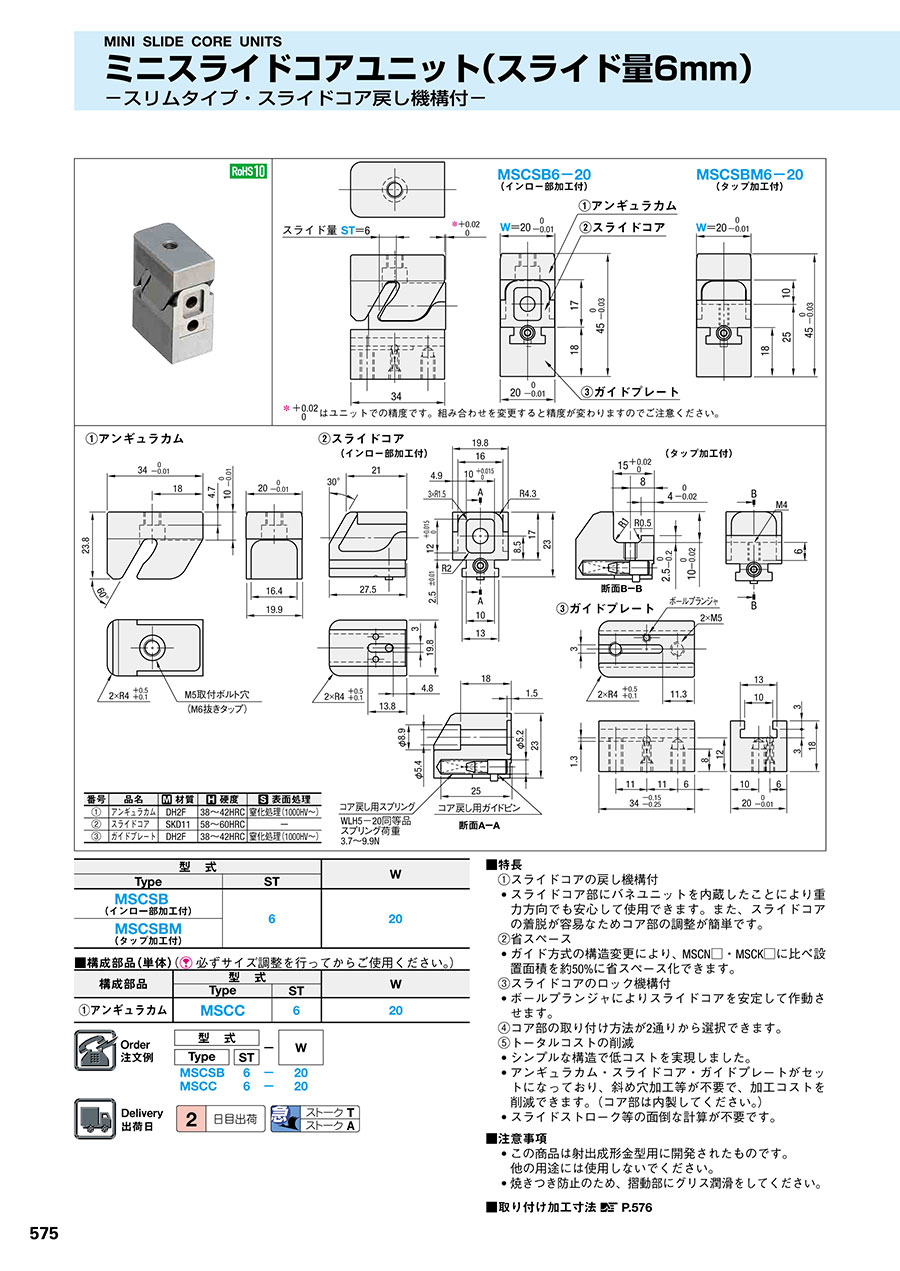

ミニスライドコアユニット(スライド量6mm) -スリムタイプ/スライドコア戻し機構付-

ミニスライドコアユニット(スライド量6mm) -スリムタイプ/スライドコア戻し機構付-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
通常単価:
36,900円~
通常出荷日:
2日目  当日出荷可能商品により当日出荷受付時間が異なります

PDFP.749

型番

2 の型番候補があります候補を表示

ミニスライドコアユニット(スライド量6mm) -スリムタイプ/スライドコア戻し機構付-:関連画像
型番
MSCSB6-20
MSCSBM6-20
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSスライドコア

36,900円

1個あり

2日目

当日出荷可能

対応インロー部加工付

37,300円

1個あり

2日目

当日出荷可能

対応タップ加工付

Loading...

  1. 1

規格表

ミニスライドコアユニット(スライド量6mm) -スリムタイプ/スライドコア戻し機構付-:関連画像
・規格表
型 式W¥基準単価
TypeST1〜9ユニット
MSCSB
(インロ一部加工付)
62036,900
MSCSBM
(タップ加工付)
37,300

■構成部品(単体)([ ! ] 必ずサイズ調整を行ってからご使用ください。)
構成部品型 式W¥基準単価
TypeST1〜9本
①アンギュラカムMSCC6209,200

■数量スライド価格 [ ! ] 1円未満切り捨て)
数 量1~910~19表示数量超えは
価格・出荷日お見積り
値引率基準単価5%
[ ! ] MSCCは10本以上価格・出荷日お見積り

納期


1,600円/1本
800円/1本
ストークAは3本以上で1明細行あたり一律2,160円

仕様・概要

■特長
①スライドコアの戻し機構付
・ スライドコア部にバネユニットを内蔵したことにより重
力方向でも安心して使用できます。また、スライドコア
の着脱が容易なためコア部の調整が簡単です。
②省スペース
・ ガイド方式の構造変更により、 MSCN□、 MSCK□に比べ設
置面積を約50%に省スペース化できます。
③スライドコアのロック機構付
・ ボールプランジャによりスライドコアを安定して作動さ
せます。
④コア部の取付方法が2通りから選択できます。
⑤トータルコストの削減
・シンプルな構造で低価格を実現しました。
・ アンギュラカム、スライドコア、ガイドプレートがセッ
トになっており、斜め穴加工等が不要で、加工コストを
削減できます。(コア部は内製してください。)
・スライドストローク等の面倒な計算が不要です。

■注意事項
・ この商品は射出成形金型用に開発されたものです。
他の用途には使用しないでください。
・焼きつき防止のため、摺動部にグリス潤滑をしてください。

■取付加工寸法
ミニスライドコアユニット(スライド量6mm) -スリムタイプ/スライドコア戻し機構付-:関連画像

[ ! ] *L2寸法はST=10のみ適用
STW固定側可動側
LL1L2MaRCGLGL1GL2MCR
6203418M542034286M5用4
1032502610M653250428M6用5
[ ! ] Mcはボルト用裏ザグリです。

■潤滑剤(スライドコア専用かじり止めグリス) こちらこちら


基本情報

商品タイプ スリムタイプ ガイドレール方式 一体型 戻し機構の有無
ST(ストローク量)(mm) 6 W(アンギュラカム幅)(mm) 20

ミニスライドコアユニット(スライド量6mm) -スリムタイプ/スライドコア戻し機構付-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
