ミニスライドコアユニット(スライド量10mm) -スリムタイプ/スライドコア戻し機構付-

ミニスライドコアユニット(スライド量10mm) -スリムタイプ/スライドコア戻し機構付-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

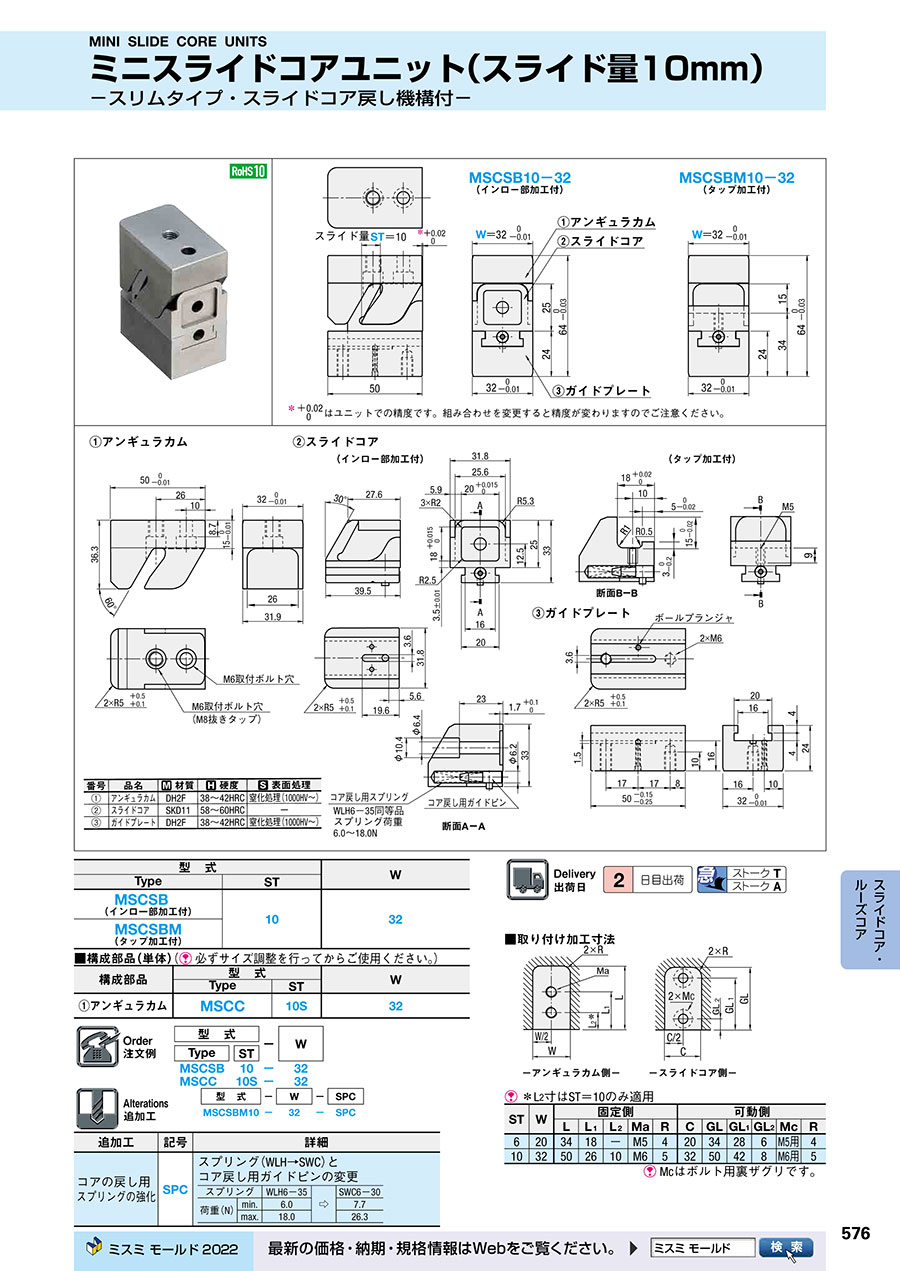

PDFP.749

型番

商品を一つに絞り込むとこちらに型番が表示されます

ミニスライドコアユニット(スライド量10mm) -スリムタイプ/スライドコア戻し機構付-:関連画像
型番
MSCSB10-32
MSCSBM10-32
型番通常単価スライド値引通常
出荷日
RoHSスライドコア

47,800円

あり 2日目 対応インロー部加工付

48,200円

あり 2日目 対応タップ加工付

Loading...

  1. 1

規格表

ミニスライドコアユニット(スライド量10mm) -スリムタイプ/スライドコア戻し機構付-:関連画像
・規格表
型 式W¥基準単価
TypeST1〜9ユニット
MSCSB
(インロ一部加工付)
103247,800
MSCSBM
(タップ加工付)
48,200

■構成部品(単体)([ ! ] 必ずサイズ調整を行ってからご使用ください。)
構成部品型 式W¥基準単価
TypeST1〜9本
①アンギュラカムMSCC10S3216,800

数量スライド価格 [ ! ] 1円未満切り捨て)
数 量1~910~19
値引率基準単価5%
[ ! ] 表示数量超えは価格・出荷日お見積り
[ ! ] MSCCは10本以上価格・出荷日お見積り

納期


1,600円/1本
800円/1本
ストークAは3本以上で1明細行あたり一律2,160円

仕様・概要

■取付加工寸法
ミニスライドコアユニット(スライド量10mm) -スリムタイプ/スライドコア戻し機構付-:関連画像

*L2寸法はST=10のみ適用
STW固定側可動側
LL1L2MaRCGLGL1GL2MCR
6203418M542034286M5用4
1032502610M653250428M6用5
Mcはボルト用裏ザグリです。

■特長
①スライドコアの戻し機構付
・ スライドコア部にバネユニットを内蔵したことにより重力方向でも安心して使用できます。また、スライドコアの着脱が容易なためコア部の調整が簡単です。
②省スペース
・ ガイド方式の構造変更により、 MSCN□、 MSCK□に比べ設置面積を約50%に省スペース化できます。
③スライドコアのロック機構付
・ ボールプランジャによりスライドコアを安定して作動させます。
④コア部の取付方法が2通りから選択できます。
⑤トータルコストの削減
・シンプルな構造で低価格を実現しました。
・ アンギュラカム、スライドコア、ガイドプレートがセットになっており、斜め穴加工等が不要で、加工コストを削減できます。(コア部は内製してください。)
・スライドストローク等の面倒な計算が不要です。

■注意事項
・ この商品は射出成形金型用に開発されたものです。他の用途には使用しないでください。
・ 焼きつき防止のため、摺動部にグリス潤滑をしてください。

■潤滑剤(スライドコア専用かじり止めグリス) こちらこちら

追加工

追加工価格も数量スライド適用 こちら
ミニスライドコアユニット(スライド量10mm) -スリムタイプ/スライドコア戻し機構付-:関連画像


基本情報

商品タイプ スリムタイプ ガイドレール方式 一体型 戻し機構の有無
ST(ストローク量)(mm) 10 W(アンギュラカム幅)(mm) 32
