ミニスライドコアユニット -スタンダードタイプ-
- 通常単価(税別)
- 8,400円～44,200円
- 税込単価
- 9,240円～48,620円
通常出荷日：2日目一部当日出荷可能
スタンダードタイプのミニスライドコアユニットとなります。スライドコアタイプ、ガイド形式の選択が可能です...
詳細を確認
未確定：候補が28型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

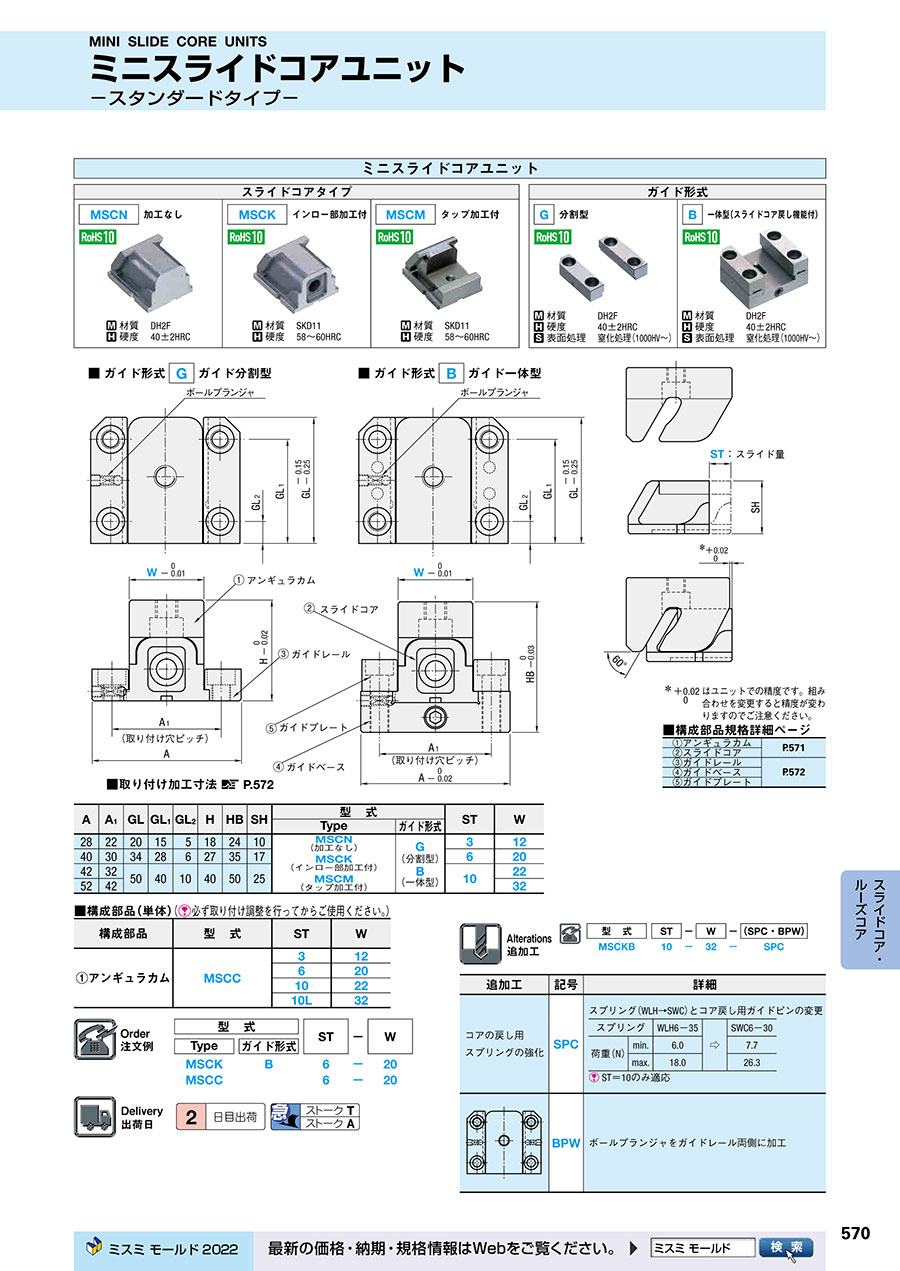

外形図・製品仕様
| ミニスライドコアユニット | |||||||||||||
| スライドコアタイプ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MSCN | 加工なし | MSCK | インロー部加工付 | MSCM | タップ加工付 | ||||||||
|
| ||||||||||||
| |||||||||||||
| 材質 DH2F 硬度 40±2HRC | 材質 SKD11 硬度 58～60HRC | 材質 DH2F 硬度 40±2HRC | |||||||||||
| ガイド形式 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| G | 分割型 | B | 一体型（スライドコア戻し機能付） | ||||||
|
| ||||||||
| 材質 DH2F 硬度 40±2HRC 表面処理 窒化処理（1000HV～） | 材質 DH2F 硬度 40±2HRC 表面処理 窒化処理（1000HV～） | ||||||||
※
はユニットでの精度です。組み合わせを変更すると精度が変わりますのでご注意ください。
| ■構成部品規格詳細ページ | |
| （1）アンギュラカム | P.571 |
| （2）スライドコア | |
| （3）ガイドレール | P.572 |
| （4）ガイドベース | |
| （5）ガイドプレート | |
規格表
| A | A1 | GL | GL1 | GL2 | H | HB | SH | 型 式 | ST | W | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | ガイド形式 | ||||||||||
| 28 | 22 | 20 | 15 | 5 | 18 | 24 | 10 | MSCN （加工なし） MSCK （インロー部加工付） MSCM （タップ加工付） | G （分割型） B （一体型） | 3 | 12 |
| 40 | 30 | 34 | 28 | 6 | 27 | 35 | 17 | 6 | 20 | ||
| 42 | 32 | 50 | 40 | 10 | 40 | 50 | 25 | 10 | 22 | ||
| 52 | 42 | 32 | |||||||||
■構成部品（単体）（必ず取り付け調整を行ってからご使用ください。）
| 構成部品 | 型 式 | ST | W |
|---|---|---|---|
| （1）アンギュラカム | MSCC | 3 | 12 |
| 6 | 20 | ||
| 10 | 22 | ||
| 10L | 32 |
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,400円 ( 9,240円 ) | 2日目 |
9,200円 ( 10,120円 ) | 2日目 |
14,200円 ( 15,620円 ) | 2日目 |
16,800円 ( 18,480円 ) | 2日目 |
31,700円 ( 34,870円 ) | 2日目 |
32,900円 ( 36,190円 ) | 2日目 |
40,400円 ( 44,440円 ) | 2日目 |
43,800円 ( 48,180円 ) | 2日目 |
24,000円 ( 26,400円 ) | 2日目 |
25,000円 ( 27,500円 ) | 2日目 |
32,400円 ( 35,640円 ) | 2日目 |
35,600円 ( 39,160円 ) | 2日目 |
32,100円 ( 35,310円 ) | 2日目 |
33,300円 ( 36,630円 ) | 2日目 |
40,800円 ( 44,880円 ) | 2日目 |
44,200円 ( 48,620円 ) | 2日目 |
24,400円 ( 26,840円 ) | 2日目 |
25,400円 ( 27,940円 ) | 2日目 |
32,800円 ( 36,080円 ) | 2日目 |
36,000円 ( 39,600円 ) | 2日目 |
30,500円 ( 33,550円 ) | 2日目 |
31,700円 ( 34,870円 ) | 2日目 |
38,900円 ( 42,790円 ) | 2日目 |
42,300円 ( 46,530円 ) | 2日目 |
22,800円 ( 25,080円 ) | 2日目 |
23,800円 ( 26,180円 ) | 2日目 |
30,900円 ( 33,990円 ) | 2日目 |
34,100円 ( 37,510円 ) | 2日目 |
カタログ
商品担当おすすめ
ミニスライドコアユニット -スタンダードタイプ-のレビュー
ストロークが短いスライドで使用
4
4.02017/07/04
価格が高価なため、購入をためらいましたが、精度は非常に良く、微調整や実際にアンギュラ、スライドレールなどの購入、スライド...もっと読む
2人が参考にしています。
