ガス抜き入れ子(丸形状)

ガス抜き入れ子(丸形状)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.705

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SUS440C
硬度 56~60HRC
BGVS
ガス抜き入れ子(丸形状):関連画像

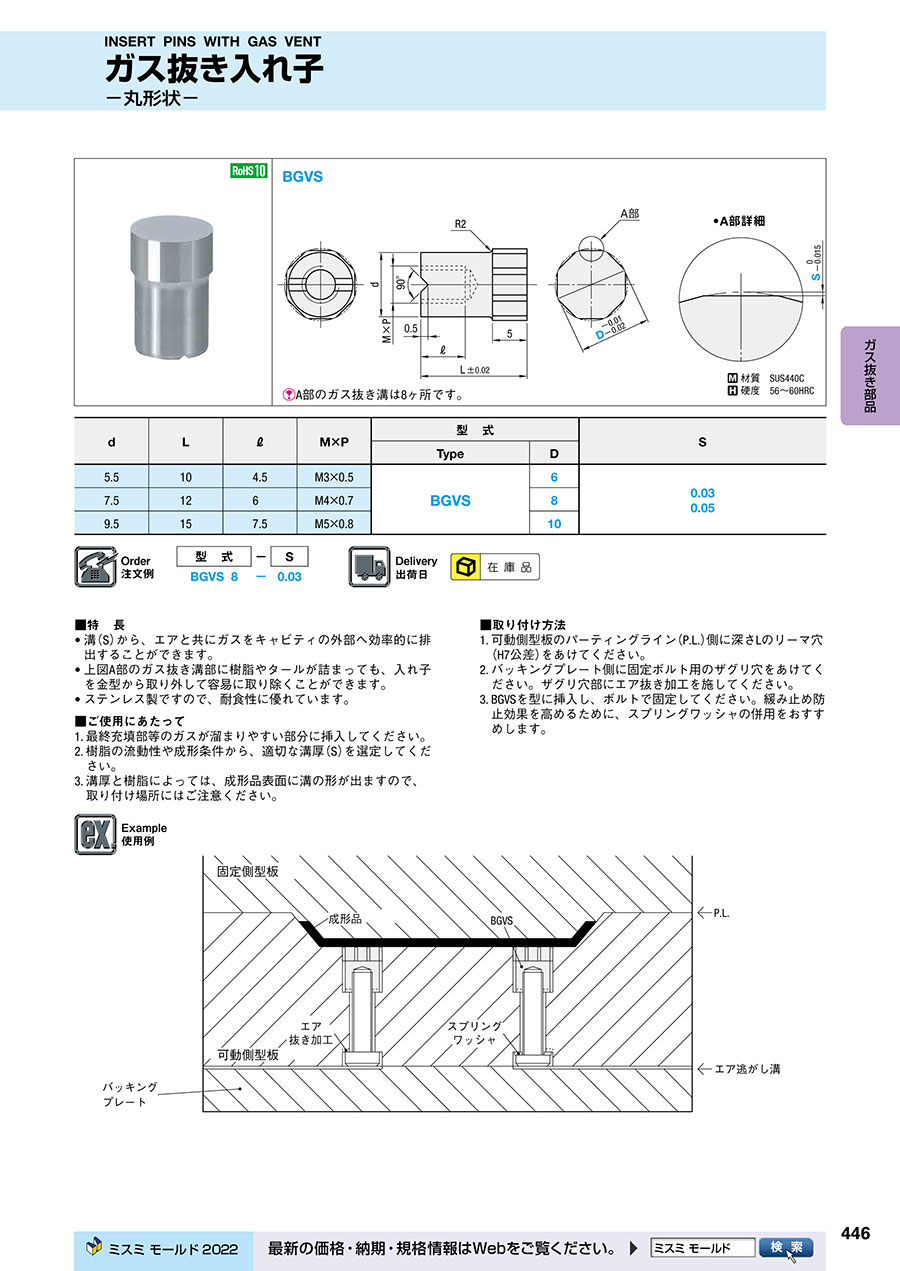

A部のガス抜き溝は8ヶ所です。
型番
BGVS6-0.03
BGVS6-0.05
BGVS8-0.03
BGVS8-0.05
BGVS10-0.03
BGVS10-0.05
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSD(外径)
(mm)
S(溝厚)
(mm)

1,500円

1個あり 在庫品1日目(当日可能) 対応60.03

1,500円

1個あり 在庫品1日目(当日可能) 対応60.05

1,650円

1個あり 在庫品1日目(当日可能) 対応80.03

1,650円

1個あり 在庫品1日目(当日可能) 対応80.05

1,850円

1個あり 在庫品1日目(当日可能) 対応100.03

1,850円

1個あり 在庫品1日目(当日可能) 対応100.05

Loading...

  1. 1

規格表

ガス抜き入れ子(丸形状):関連画像
・規格表
d L M×P 型 式 S ¥基準単価
Type D 1~9本
5.5 10 4.5 M3×0.5 BGVS 6 0.03
0.05
1,500
7.5 12 6 M4×0.7 8 1,650
9.5 15 7.5 M5×0.8 10 1,850

■数量スライド価格
数 量 1~9 10~19 20~49 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10%
1円未満切り捨て

納期

仕様・概要

■特 長
・溝(S)から、エアと共にガスを キャビティの外部へ効率的に排出することができます。
・上図A部のガス抜き溝部に樹脂やタールが詰まっても、入れ子を金型から取り外して容易に取り除くことができます。
・ステンレス製ですので、耐食性に優れています。

■ご使用にあたって
1.最終充填部等のガスが溜まりやすい部分に挿入してください。
2.樹脂の流動性や成形条件から、適切な溝厚(S)を選定してください。
3.溝厚と樹脂によっては、成形品表面に溝の形が出ますので、取り付け場所にはご注意ください。

■取付け方法
1.可動側型板のパーティングライン(P.L.)側に深さLのリーマ穴(H7公差)をあけてください。
2.バッキングプレート側に固定ボルト用のザグリ穴をあけてください。ザグリ穴部にエア抜き加工を施してください。
3.BGVSを型に挿入し、ボルトで固定してください。緩み止め防止効果を高めるために、スプリングワッシャの併用をお奨めします。

使用例

ガス抜き入れ子(丸形状):関連画像
