金型デートマークセット(ダブルリングタイプ)

金型デートマークセット(ダブルリングタイプ)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

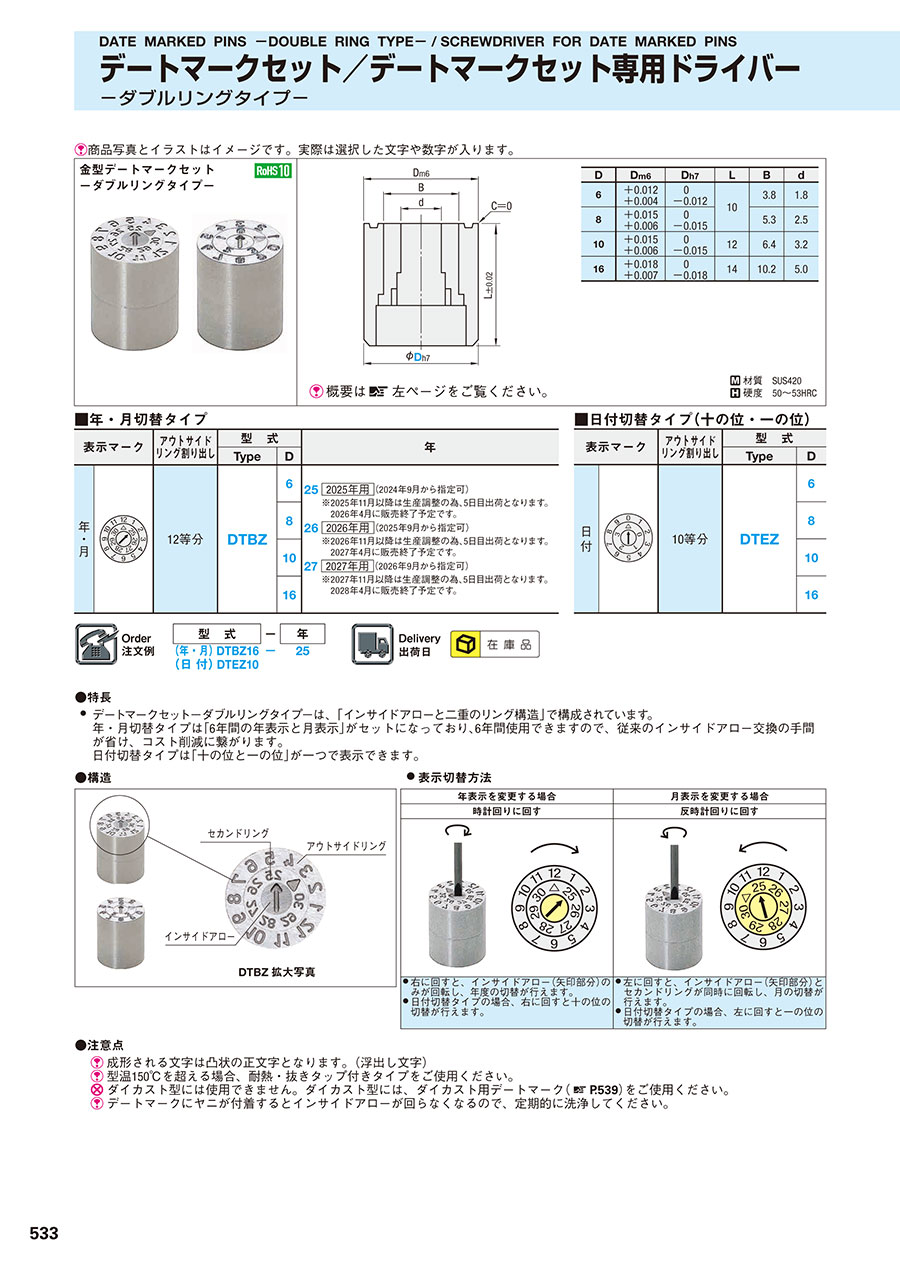

PDFP.695

型番

商品を一つに絞り込むとこちらに型番が表示されます

DTBZ DTEZ
材質 SUS420
硬度 50~53HRC
金型デートマークセット(ダブルリングタイプ):関連画像
DDm6Dh7LBd
6+0.012
+0.004
0
-0.012
103.81.8
8+0.015
+0.006
0
-0.015
5.32.5
10+0.015
+0.006
0
-0.015
126.43.2
16+0.018
+0.007
0
-0.018
1410.25.0
型番
DTBZ6-17
DTBZ6-18
DTBZ8-17
DTBZ8-18
DTBZ10-17
DTBZ10-18
DTBZ16-17
DTBZ16-18
DTEZ6
DTEZ8
DTEZ10
DTEZ16
型番通常単価スライド値引通常
出荷日
RoHS表示マーク 月表示 D(外径)
(mm)

(年)

19,000円

あり 在庫品1日目(当日可能) -年・月(ダブルリング)10/11/12表示617

19,000円

あり 在庫品1日目(当日可能) -年・月(ダブルリング)10/11/12表示618

17,500円

あり 在庫品1日目(当日可能) -年・月(ダブルリング)10/11/12表示817

17,500円

あり 在庫品1日目(当日可能) -年・月(ダブルリング)10/11/12表示818

16,000円

あり 在庫品1日目(当日可能) -年・月(ダブルリング)10/11/12表示1017

16,000円

あり 在庫品1日目(当日可能) -年・月(ダブルリング)10/11/12表示1018

19,000円

あり 在庫品1日目(当日可能) -年・月(ダブルリング)10/11/12表示1617

19,000円

あり 在庫品1日目(当日可能) -年・月(ダブルリング)10/11/12表示1618

19,000円

あり 在庫品1日目(当日可能) 対応日付(ダブルリング)-6-

17,500円

あり 在庫品1日目(当日可能) 対応日付(ダブルリング)-8-

16,000円

あり 在庫品1日目(当日可能) 対応日付(ダブルリング)-10-

19,000円

あり 在庫品1日目(当日可能) 対応日付(ダブルリング)-16-

Loading...

  1. 1

規格表

金型デートマークセット(ダブルリングタイプ):関連画像
金型デートマークセット(ダブルリングタイプ):関連画像
・規格表
■年・月切替タイプ
表示マークアウ卜サイド
リング割り出し
型 式¥基準単価
TypeD1~9本

・月
金型デートマークセット(ダブルリングタイプ):関連画像12等分DTBZ615 2015〜2020年用
※2015年11月以降は生産調整の為
5日目出荷となります。
16 2016〜2021年用
(2015年9月から指定可)
※2016年11月以降は生産調整の為
5日目出荷となります。
17 2017〜2022年用
(2016年9月から指定可)
※2017年11月以降は生産調整の為
5日目出荷となります。
19,000
817,500
1016,000
1619,000

■日付切替タイプ(十の位・一の位)
表示マークアウ卜サイド
リング割り出し
型 式¥基準単価
TypeD1~9本
日付金型デートマークセット(ダブルリングタイプ):関連画像10等分DTEZ619,000
817,500
1016,000
1619,000

■数量スライド価格(1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~4950~
値引率基準単価5%10%お見積り
表示数量超えはWOSにてご確認ください。

納期

仕様・概要

■金型デートマークセットの特長
・デートマークセット-ダブルリングタイプ-は、「インサイドアローと二重のリング構造」で構成されています。
年・月切替タイプは「6年間の年表示と月表示」がセットになりました。日付切替タイプは「十の位と一の位」が一つで表示できます。
年・月切替タイプは6年間使用できますので、従来のインサイドアロー交換の手間が省け、コスト削減に繋がります。
・位置決め(矢印位置)は、鋼球によるストッパ機構を採用していますので、Oリングに比べて位置精度が向上し、加工時に発生するガスや高温に対する耐久性が優れています。
金型デートマークセット(ダブルリングタイプ):関連画像

■構造及び取扱い方法
・表示切替方法
年表示を変更する場合月表示を変更する場合
右に回転左に回転
金型デートマークセット(ダブルリングタイプ):関連画像金型デートマークセット(ダブルリングタイプ):関連画像
金型デートマークセット(ダブルリングタイプ):関連画像金型デートマークセット(ダブルリングタイプ):関連画像
・右に廻すと、インサイドアロー(矢印部分)のみが回転し、年度の切替が行えます。
・日付切替タイプの場合、右に廻すと十の位の切替が行えます。
・左に廻すと、インサイドアロー(矢印部分)とセカンドリングが同時に回転し、月の切替が行えます。
・日付切替タイプの場合、左に廻すと一の位の切替が行えます。

■金型デートマークセットの取付け及び取外し方法
型板にリーマ穴(H7公差)をあけ、木ハンマまたはウレタンハンマ等で軽く叩き込んでください。
金型デートマークセットを取り出す時の為にあらかじめ型の裏側から*a寸法の穴をあけておき、右図の様に丸棒等を使用し、裏から叩き出すようにします。
金型デートマークセット(ダブルリングタイプ):関連画像

D*a
64.0~5.0
86.0~7.0
106.0~8.5
1611.0~14.0

■注意事項
成形される文字は凸状の正文字となります。(浮出し文字)
型温150℃以下でご使用ください。
インサイドアローの交換はできませんのでご注意ください。
ダイカスト型には使用できません。ダイカスト型には、ダイカスト用デートマーク( 参照1参照2)をご使用ください。

■マーク形状および文字フォント
デートマークセット 成形品
逆文字(凹文字)正文字金型デートマークセット(ダブルリングタイプ):関連画像

・マーク形状
金型デートマークセット(ダブルリングタイプ):関連画像
Dマーク深さ(mm)
文字矢印
60.150.3
80.18
100.220.4
16

D抜き勾配(角度・片側)
文字矢印
ダブルリングタイプ
625°13°
8
10
16

・文字フォント
金型デートマークセット(ダブルリングタイプ):関連画像

・フォントの幅・高さ
金型デートマークセット(ダブルリングタイプ):関連画像
表示マークDセカンドリングアウトサイドリング
QWQW
年月切替タイプ60.60.30.60.4
80.80.450.80.55
101.050.71.20.9
161.851.22.11.5
日付切替タイプ60.60.40.60.4
80.80.450.80.55
101.050.81.20.9
161.851.352.11.5


基本情報

構成部品 インサイドアロー+アウトサイドリング アウトサイドリング外周テーパ有無 矢印深さ 通常
文字タイプ 凹文字 取付方式 圧入式 インサイドアロー交換方式 プレート側交換タイプ
