金型デートマークセット(プレート側交換タイプ)

金型デートマークセット(プレート側交換タイプ)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 金型デートマークセット(プレート側交換タイプ)
  • 金型デートマークセット(プレート側交換タイプ)
  • 金型デートマークセット(プレート側交換タイプ)
  • 数量スライド割引
通常単価(税別):
-
(税込単価):
-
通常出荷日:
在庫品1日目~  一部当日出荷可能17:00まで受付

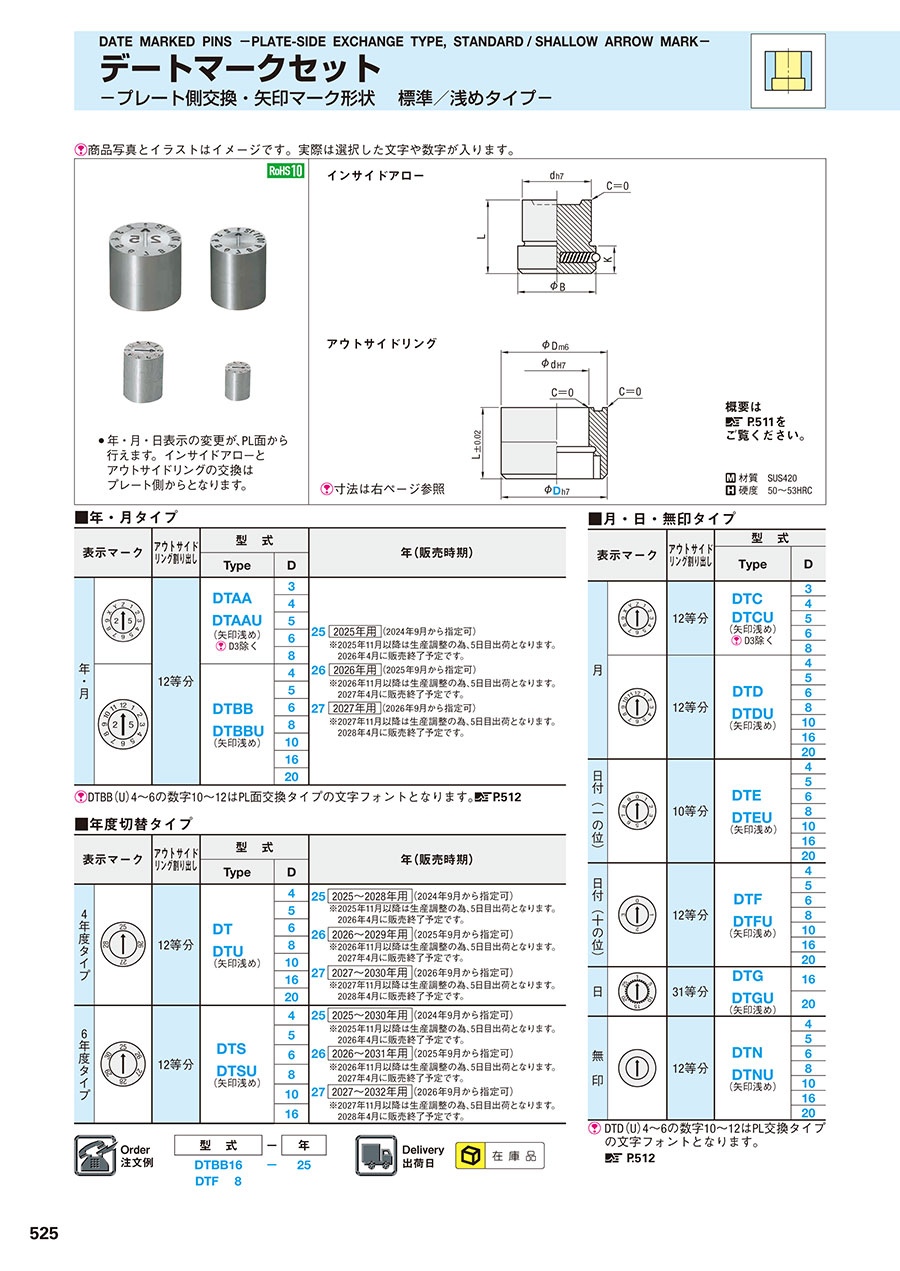

PDFP.525

型番

173 の型番候補があります候補を表示

外形図・製品仕様

・年・月・日表示の変更が、PL面から行えます。インサイドアローとアウトサイドリングの交換はプレート側からとなります。

金型デートマークセット(プレート側交換タイプ)

 寸法は P.526参照

概要は  P.511をご覧ください。
 材質 SUS420
 硬度 50~53HRC

規格表

■年・月タイプ

表示マークアウ卜サイド
リング割り出し
型    式年(販売時期)
TypeD


金型デートマークセット(プレート側交換タイプ)

12等分DTAA
DTAAU
(矢印浅め)
 D3除く
321 2021年用
※ 2021年11月以降は生産調整の為、5日目出荷となります。
2022年4月に販売終了予定です。
22 2022年用(2021年9月から指定可)
※ 2022年11月以降は生産調整の為、5日目出荷となります。
2023年4月に販売終了予定です。
23 2023年用(2022年9月から指定可)
※ 2023年11月以降は生産調整の為、5日目出荷となります。
2024年4月に販売終了予定です。
4
5
6
8

金型デートマークセット(プレート側交換タイプ)

DTBB
DTBBU
(矢印浅め)
4
5
6
8
10
16
20

 DTBB(U)4~6の数字10~12はPL面交換タイプの文字フォントとなります。 P.512



■年度切替タイプ

表示マークアウ卜サイド
リング割り出し
型    式年(販売時期)
TypeD
4




金型デートマークセット(プレート側交換タイプ)

12等分DT
DTU
(矢印浅め)
421 2021~2024年用
※ 2021年11月以降は生産調整の為、5日目出荷となります。
2022年4月に販売終了予定です。
22 2022~2025年用(2021年9月から指定可)
※ 2022年11月以降は生産調整の為、5日目出荷となります。
2023年4月に販売終了予定です。
23 2023~2026年用(2022年9月から指定可)
※ 2023年11月以降は生産調整の為、5日目出荷となります。
2024年4月に販売終了予定です。
5
6
8
10
16
20
6




金型デートマークセット(プレート側交換タイプ)

12等分DTS
DTSU
(矢印浅め)
421 2021~2026年用
※ 2021年11月以降は生産調整の為、5日目出荷となります。
2022年4月に販売終了予定です。
22 2022~2027年用(2021年9月から指定可)
※ 2022年11月以降は生産調整の為、5日目出荷となります。
2023年4月に販売終了予定です。
23 2023~2028年用(2022年9月から指定可)
※ 2023年11月以降は生産調整の為、5日目出荷となります。
2024年4月に販売終了予定です。
5
6
8
10
16


■月・日・無印タイプ

表示マークアウ卜サイド
リング割り出し
型    式
TypeD

金型デートマークセット(プレート側交換タイプ)

12等分DTC
DTCU
(矢印浅め)
 D3除く
3
4
5
6
8

金型デートマークセット(プレート側交換タイプ)

12等分DTD
DTDU
(矢印浅め)
4
5
6
8
10
16
20
日付
(一の位)

金型デートマークセット(プレート側交換タイプ)

10等分DTE
DTEU
(矢印浅め)
4
5
6
8
10
16
20
日付
(十の位)

金型デートマークセット(プレート側交換タイプ)

12等分DTF
DTFU
(矢印浅め)
4
5
6
8
10
16
20

金型デートマークセット(プレート側交換タイプ)

31等分DTG
DTGU
(矢印浅め)
16
20

金型デートマークセット(プレート側交換タイプ)

12等分DTN
DTNU
(矢印浅め)
4
5
6
8
10
16
20

 DTD(U)4~6の数字10~12はPL交換タイプの文字フォントとなります。 P.512

注文例

金型デートマークセット(プレート側交換タイプ)

出荷日

金型デートマークセット(プレート側交換タイプ)

外形図・製品仕様

・年・月・日表示の変更が、PL面から行えます。インサイドアローとアウトサイドリングの交換はプレート側からとなります。

金型デートマークセット(プレート側交換タイプ)

 寸法は右ページ参照
概要は  P.511をご覧ください。

金型デートマークセット(プレート側交換タイプ)

 材質 SUS420
 硬度 50~53HRC

規格表

■インサイドアロー文字指定タイプ

表示マークアウ卜サイド
リング割り出し
型    式刻印文字
(2文字指定・表示マークの青文字部)
TypeD
2



金型デートマークセット(プレート側交換タイプ)

12等分DTMA5

金型デートマークセット(プレート側交換タイプ)

6
8

金型デートマークセット(プレート側交換タイプ)

DTMB5
6
8
10
16
20

 DTMB4~6の数字10~12はPL交換タイプの文字フォントとなります。

/(スラッシュ)は/で、-(マイナス)は#で、金型デートマークセット(プレート側交換タイプ) (スペース)は%でご指定ください。

注文例

金型デートマークセット(プレート側交換タイプ)

出荷日

金型デートマークセット(プレート側交換タイプ)

規格表

■アウトサイドリング文字指定タイプ

表示マーク
1M  (1ヶ所)2M  (2ヶ所)3M  (3ヶ所)4M  (4ヶ所)5M  (5ヶ所)6M  (6ヶ所)10M  (10ヶ所)12M  (12ヶ所)
刻印位置

金型デートマークセット(プレート側交換タイプ)

刻印位置

金型デートマークセット(プレート側交換タイプ)

刻印位置

金型デートマークセット(プレート側交換タイプ)

刻印位置

金型デートマークセット(プレート側交換タイプ)

刻印位置

金型デートマークセット(プレート側交換タイプ)

 アウトサイドリングの割り出しは
10等分
です。
刻印位置

金型デートマークセット(プレート側交換タイプ)

刻印位置

金型デートマークセット(プレート側交換タイプ)

  アウトサイドリングの割り出しは
10等分です。
刻印位置

金型デートマークセット(プレート側交換タイプ)

各刻印位置に1~3文字まで指定可各刻印位置に1~2文字まで指定可各刻印位置に1文字のみ指定可
型    式刻印文字(1~3文字指定・表示マークの青文字部)
Type表示マークD刻印位置①~⑫
DT1M
2M
3M
4M
5M
6M
10M
12M
5

金型デートマークセット(プレート側交換タイプ)

6
8
10
16
20

※ DT5M、DT6MのD5は適用不可です。
/(スラッシュ)は/で、-(マイナス)は#で、金型デートマークセット(プレート側交換タイプ) (スペース)は%でご指定ください。

●アウトサイドリングの割り出し

1M・2M・3M・4M
6M・12M
12等分
5M・10M10等分

注文例

金型デートマークセット(プレート側交換タイプ)

出荷日

金型デートマークセット(プレート側交換タイプ)

3Dプレビュー生成型番

型番が未確定のため、CADデータダウンロード・3Dプレビューがご利用できません。

  • ※CADデータダウンロード・3Dプレビュー画面を開くには、型番が確定されている必要があります。
  • 左側の「仕様・寸法の指定」より型番確定してから、CADデータダウンロード・3Dプレビューの操作を行ってください。
Loading...
型番
DT1M5-*
DT1M6-*
DT1M8-*
DT1M10-*
DT1M16-*
DT1M20-*
DT2M5-*-*
DT2M6-*-*
DT2M8-*-*
DT2M10-*-*
DT2M16-*-*
DT2M20-*-*
DT3M5-*-*-*
DT3M6-*-*-*
DT3M8-*-*-*
DT3M10-*-*-*
DT3M16-*-*-*
DT3M20-*-*-*

DT4-22

DT4M5-*-*-*-*
DT4M6-*-*-*-*
DT4M8-*-*-*-*
DT4M10-*-*-*-*
DT4M16-*-*-*-*
DT4M20-*-*-*-*

DT5-22

DT5M6-*-*-*-*-*
DT5M8-*-*-*-*-*
DT5M10-*-*-*-*-*
DT5M16-*-*-*-*-*
DT5M20-*-*-*-*-*

DT6-22

DT6M6-*-*-*-*-*-*
DT6M8-*-*-*-*-*-*
DT6M10-*-*-*-*-*-*
DT6M16-*-*-*-*-*-*
DT6M20-*-*-*-*-*-*

DT8-22

DT10-22

DT10M5-*-*-*-*-*-*-*-*-*-*
DT10M6-*-*-*-*-*-*-*-*-*-*
DT10M8-*-*-*-*-*-*-*-*-*-*
DT10M10-*-*-*-*-*-*-*-*-*-*
DT10M16-*-*-*-*-*-*-*-*-*-*
DT10M20-*-*-*-*-*-*-*-*-*-*
DT12M5-*-*-*-*-*-*-*-*-*-*-*-*
DT12M6-*-*-*-*-*-*-*-*-*-*-*-*
DT12M8-*-*-*-*-*-*-*-*-*-*-*-*
DT12M10-*-*-*-*-*-*-*-*-*-*-*-*
DT12M16-*-*-*-*-*-*-*-*-*-*-*-*
DT12M20-*-*-*-*-*-*-*-*-*-*-*-*

DT16-22

DT20-22

DTAA3-22

DTAA4-22

DTAA5-22

DTAA6-22

DTAA8-22

DTAAU4-22

DTAAU5-22

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
RoHS ?矢印深さ 仕様 表示マーク アウトサイドリング指定文字数 D(外径)
(mm)

(年)
刻印文字指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 1ヶ所 5 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 1ヶ所 6 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 1ヶ所 8 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 1ヶ所 10 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 1ヶ所 16 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 1ヶ所 20 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 2ヶ所 5 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 2ヶ所 6 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 2ヶ所 8 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 2ヶ所 10 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 2ヶ所 16 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 2ヶ所 20 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 3ヶ所 5 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 3ヶ所 6 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 3ヶ所 8 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 3ヶ所 10 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 3ヶ所 16 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 3ヶ所 20 - ※WOSで指定

5,930円

( 6,523円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年度切り替えタイプ 年(4年) - 4 22 -

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 4ヶ所 5 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 4ヶ所 6 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 4ヶ所 8 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 4ヶ所 10 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 4ヶ所 16 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 4ヶ所 20 - ※WOSで指定

5,770円

( 6,347円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年度切り替えタイプ 年(4年) - 5 22 -

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 5ヶ所 6 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 5ヶ所 8 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 5ヶ所 10 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 5ヶ所 16 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 5ヶ所 20 - ※WOSで指定

5,620円

( 6,182円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年度切り替えタイプ 年(4年) - 6 22 -

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 6ヶ所 6 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 6ヶ所 8 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 6ヶ所 10 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 6ヶ所 16 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 6ヶ所 20 - ※WOSで指定

5,770円

( 6,347円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年度切り替えタイプ 年(4年) - 8 22 -

5,930円

( 6,523円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年度切り替えタイプ 年(4年) - 10 22 -

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 10ヶ所 5 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 10ヶ所 6 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 10ヶ所 8 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 10ヶ所 10 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 10ヶ所 16 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 10ヶ所 20 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 12ヶ所 5 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 12ヶ所 6 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 12ヶ所 8 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 12ヶ所 10 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 12ヶ所 16 - ※WOSで指定

-

( - )
1個

5日目

10通常 アウトサイドリング文字指定 アウトサイドリング文字指定 12ヶ所 20 - ※WOSで指定

6,670円

( 7,337円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年度切り替えタイプ 年(4年) - 16 22 -

7,130円

( 7,843円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年度切り替えタイプ 年(4年) - 20 22 -

8,350円

( 9,185円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年・月タイプ 年・月(末尾XYZ表示) - 3 22 -

6,370円

( 7,007円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年・月タイプ 年・月(末尾XYZ表示) - 4 22 -

6,220円

( 6,842円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年・月タイプ 年・月(末尾XYZ表示) - 5 22 -

6,080円

( 6,688円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年・月タイプ 年・月(末尾XYZ表示) - 6 22 -

6,220円

( 6,842円 )
1個あり

在庫品1日目

当日出荷可能

-通常 年・月タイプ 年・月(末尾XYZ表示) - 8 22 -

6,900円

( 7,590円 )
1個あり

在庫品1日目

当日出荷可能

-浅め 年・月タイプ 年・月(末尾XYZ表示) - 4 22 -

6,750円

( 7,425円 )
1個あり

在庫品1日目

当日出荷可能

-浅め 年・月タイプ 年・月(末尾XYZ表示) - 5 22 -

Loading...



基本情報

構成部品 インサイドアロー+アウトサイドリング アウトサイドリング外周テーパ有無 文字タイプ 凹文字
取付方式 圧入式 インサイドアロー交換方式 プレート側交換タイプ

この商品を見た人は、こんな商品も見ています

今見ている商品

金型デートマークセット(プレート側交換タイプ)

金型デートマークセット(プレート側交換タイプ)

    金型デートマークセット(プレート側交換・外周テーパタイプ)

    金型デートマークセット(プレート側交換・外周テーパタイプ)

      プレート側交換タイプ用アウトサイドリング

      プレート側交換タイプ用アウトサイドリング

        プレート側交換タイプ用アウトサイドリング(外周テーパタイプ)

        プレート側交換タイプ用アウトサイドリング(外周テーパタイプ)

          プレート側交換用インサイドアロー

          プレート側交換用インサイドアロー

            凸文字タイプ金型デートマークセット(プレート側交換タイプ)

            凸文字タイプ金型デートマークセット(プレート側交換タイプ)

              金型デートマークセット(ダブルリングタイプ)

              金型デートマークセット(ダブルリングタイプ)

                金型デートマークセット(PL面交換タイプ)

                金型デートマークセット(PL面交換タイプ)

                  金型デートマークセット(PL面交換・外周テーパタイプ)

                  金型デートマークセット(PL面交換・外周テーパタイプ)

                    耐熱・抜きタップ付きタイプ

                    耐熱・抜きタップ付きタイプ

                      ダイカスト用デートマーク -ポンチタイプ/焼入れタイプ-

                      ダイカスト用デートマーク -ポンチタイプ/焼入れタイプ-

                        PL面交換タイプ用インサイドアロー

                        PL面交換タイプ用インサイドアロー

                          コイルスプリング SWF 【金型用標準部品】

                          コイルスプリング SWF 【金型用標準部品】

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格
                            (税別)
                            - 5,580円~ - - - 3,200円~ 16,000円~ - 9,110円~ - - - 85円~
                            通常出荷日 在庫品1日目~   当日出荷可能 5日目   在庫品1日目~   当日出荷可能 5日目   在庫品1日目~   当日出荷可能 5日目   在庫品1日目   当日出荷可能 在庫品1日目~   当日出荷可能 5日目   5日目   3日目   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能
                            構成部品 インサイドアロー+アウトサイドリング インサイドアロー+アウトサイドリング アウトサイドリングのみ アウトサイドリングのみ インサイドアローのみ - - - - - - - -
                            アウトサイドリング外周テーパ有無 - - - - - - -
                            文字タイプ 凹文字 凹文字 凹文字 凹文字 凹文字 凸文字 - - - - - - -
                            取付方式 圧入式 圧入式 圧入式 圧入式 - 圧入式 - - - - - - -
                            インサイドアロー交換方式 プレート側交換タイプ プレート側交換タイプ - - プレート側交換タイプ - - - - - - - -

                            金型デートマークセット(プレート側交換タイプ)のレビュー

                            評価 4.6 平均満足度4.6 15件のレビュー
                            • 樹脂金型に使用
                              評価 5.05.02017/01/10
                              他メーカーと比較してみましたが種類が豊富で価格もかなり安かったです。
                              また利用したいと思います。

                              もっと読む 閉じる

                              2が参考にしています。

                              このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            • 金型部品
                              評価 4.04.02021/07/15
                              デートマークとして利用しています。品質にも問題なく良いです。

                              もっと読む 閉じる

                              0が参考にしています。

                              このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            • デ-ト
                              評価 4.04.02020/12/15
                              年越し後こちらの
                              デ−トマ−ク必ず交換必要になってくるので
                              非常に便利です

                              もっと読む 閉じる

                              0が参考にしています。

                              このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            • 樹脂型のデートマークとして使用
                              評価 5.05.02020/09/28
                              樹脂型のデートマークとして使用しています。
                              品質に問題はなく交換時も短納期なので
                              助かっています。

                              もっと読む 閉じる

                              0が参考にしています。

                              このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            • 樹脂型のデートマークとして使用
                              評価 5.05.02020/09/28
                              樹脂型のデートマークとして使用しています。
                              品質に問題はなく交換時も短納期なので
                              助かっています。

                              もっと読む 閉じる

                              0が参考にしています。

                              このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            このカテゴリにはこんな商品もあります!

                            技術サポート窓口

                            プラ型用部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。
