仕上げプレート -NAK55/標準タイプ/フリーサイズタイプ-

PDFP.669

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 NAK55 硬度 37~43HRC

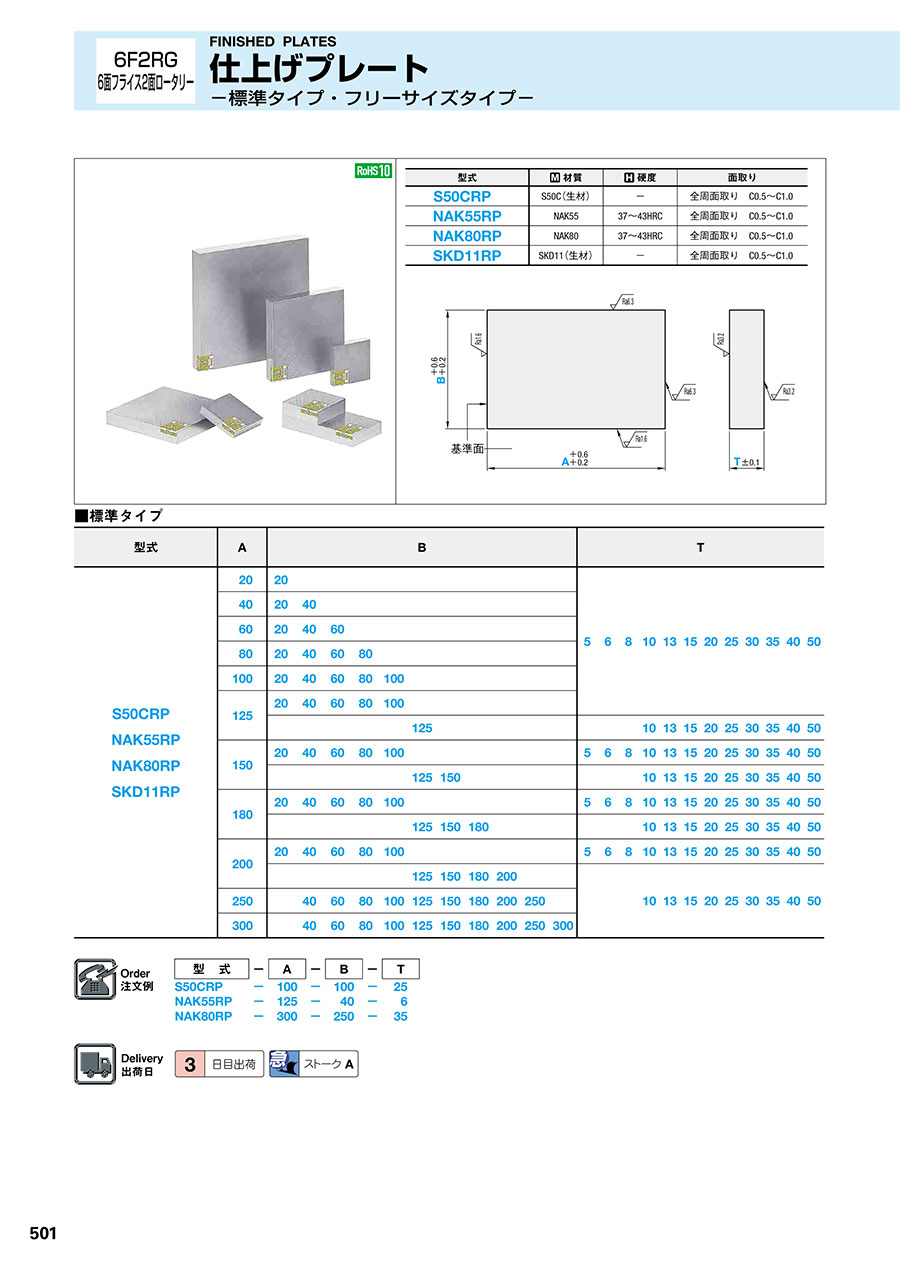

仕上げプレート -NAK55/標準タイプ/フリーサイズタイプ-:関連画像
・全周面取り C0.5~C1.0
型番
F-NAK55RP-[20,​40,​60,​80,​100,​150]-[20,​40,​60,​80,​100,​125,​150,​180,​200,​250,​300]-[5,​6,​8,​10,​13,​15,​20,​25,​30,​35,​40,​50]
F-NAK55RP-[20-300/1]-[20,​40,​60,​80,​100,​125,​150,​180,​200,​250,​300]-[5,​6,​8,​10,​13,​15,​20,​25,​30,​35,​40,​50]
NAK55RP-[125,​150,​180,​200,​250,​300]-[20,​40,​60,​80,​100,​125,​150,​180,​200,​250,​300]-[5,​6,​8,​10,​13,​15,​20,​25,​30,​35,​40,​50]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSタイプ A(長さ)
(mm)
B(幅)
(mm)
T(厚さ)
(mm)

-

1個 3日目 対応フリーサイズ20 ~ 15020 ~ 3005 ~ 50

-

1個 3日目 対応フリーサイズ20 ~ 30020 ~ 3005 ~ 50

-

1個 3日目 対応標準20 ~ 30020 ~ 3005 ~ 50

Loading...

  1. 1

規格表

仕上げプレート -NAK55/標準タイプ/フリーサイズタイプ-:関連画像

■NAK55RP 標準タイプ ¥基準単価
型 式 A B T
568101315202530354050
NAK55RP20 20 2,560 2,560 2,550 2,5502,5502,5502,5502,5503,0103,0103,0103,010
40 2,560 2,560 2,550 2,5502,5502,5502,5502,5503,0103,0903,0903,350
60 2,570 2,570 2,550 2,5502,5502,5902,6002,7203,3503,3603,4903,650
80 2,650 2,650 2,610 2,7202,7202,7502,7702,9203,5503,6303,7904,160
100 2,670 2,670 2,670 2,7202,7902,7902,8502,9703,6103,7503,8904,290
125 4,310 4,310 4,240 4,3704,4904,4904,6504,6504,9705,0405,2105,570
150 4,370 4,370 4,250 4,3704,4904,5104,6504,6905,0705,2005,4805,990
180 5,240 5,170 5,050 5,1905,3205,3205,4805,7506,5606,6706,9907,630
200 5,720 5,590 5,470 5,6005,7305,7306,0006,2707,0806,8007,0707,890
40 40 2,570 2,570 2,550 2,5502,5602,5602,6002,6403,2003,3503,3503,470
60 2,600 2,600 2,550 2,6702,6702,7202,8702,8803,6003,7303,8904,170
80 2,790 2,790 2,720 2,8502,8702,9103,0403,1903,9204,1304,3104,840
100 2,880 2,880 2,790 2,8502,9302,9603,1203,3904,1204,4004,5504,960
125 4,270 4,270 4,270 4,2704,5304,6504,7104,9905,6405,7305,8706,510
150 4,370 4,370 4,270 4,3504,5704,7104,8005,0805,7205,9906,3907,040
180 5,450 5,450 5,330 5,4505,5905,6306,0306,4407,3607,5707,9108,830
200 5,760 5,760 5,730 6,0006,1306,1306,5506,9508,0307,8408,2409,210
250 7,8408,1108,2808,6309,03010,53010,59010,68011,480
300 8,4908,7608,8109,35010,03011,57011,96012,56012,970
60 60 2,930 2,910 2,830 2,8302,9102,9903,1303,4004,2704,5504,6905,320
80 3,080 3,080 3,050 2,9903,1203,2403,4903,7604,7105,0505,3506,040
100 3,240 3,210 3,200 3,1603,3203,4503,8404,1105,1205,5505,9206,680
125 4,800 4,720 4,630 4,5704,7904,9605,4405,8506,6707,1107,6008,530
150 4,880 4,840 4,760 4,8105,0705,2505,7906,3107,1907,7108,2309,350
180 6,080 6,080 5,950 5,8906,1606,4007,0507,6408,8409,49010,11011,410
200 6,230 6,230 6,080 6,1206,4306,6807,4508,1209,36010,13010,79012,290
250 7,9208,3608,7209,49010,40012,05012,96013,85015,610
300 8,5909,0809,52010,53011,57013,49014,39015,41017,560
80 80 3,510 3,410 3,350 3,0103,2103,3903,7504,2405,3705,8406,2807,410
100 3,640 3,520 3,470 3,2503,4403,6504,1504,5605,8106,2806,8808,010
125 5,160 5,030 4,910 4,7905,0405,2806,0006,5507,5708,1908,93010,280
150 5,490 5,350 5,290 5,1705,4705,7506,6507,3508,4909,19010,09011,640
180 6,680 6,520 6,410 6,5506,9507,3108,3209,28010,67011,63012,64014,550
200 7,010 6,830 6,790 7,1607,6408,0309,19010,37011,85013,04014,11016,370
250 9,45010,03010,57012,00013,39015,59017,03018,25021,090
300 10,55011,31012,04013,73015,39017,96019,48021,12024,560
100 100 3,930 3,800 3,730 3,7904,0804,3504,8505,3706,7607,2807,9609,230
125 5,640 5,490 5,320 5,4705,8106,1206,8407,5208,6509,33010,13011,650
150 6,110 5,920 5,750 5,8906,2806,5907,5108,2909,57010,36011,28013,050
180 7,490 7,290 7,150 7,2107,6408,0509,08010,11011,68012,67013,64015,750
200 7,920 7,710 7,480 7,6808,1908,6309,77010,95012,63013,77014,81017,240
250 9,85010,53011,15012,55013,85016,16017,59020,76021,810
300 10,85011,65012,39014,03015,69018,31019,84021,49024,950
125 125 6,2306,6507,0707,9908,93010,23011,15012,08014,110
150 7,0507,5508,0309,24010,48011,92013,12014,23016,760
180 8,5109,1209,71011,09012,40014,37015,76017,04019,920
200 9,1609,87010,56012,13013,57015,76017,33018,77022,010
250 11,01011,83012,63014,36016,04018,72020,40022,09025,710
300 12,32013,28014,21016,27018,57021,28023,28025,32029,600
150 150 7,4307,9908,4909,79011,09012,67013,97015,16017,880
180 8,9609,63010,27011,77013,21015,31016,81018,19021,330
200 9,61010,44011,17012,84014,40016,75018,43019,97023,480
250 12,11013,09014,00016,05018,11021,11023,04025,08029,330
300 13,68014,85015,91018,35020,64024,04026,48028,89033,920
180 180 9,91010,69011,49013,24014,99017,37019,08020,77024,440
200 11,41012,41013,43015,57017,73020,61022,65024,81029,310
250 14,56015,79017,01019,68022,21025,85028,52031,17036,670
300 15,49016,84018,17021,07024,24027,81030,72033,61039,630
200 200 11,52012,59013,55015,75017,96020,85022,92025,11029,680
250 14,69016,01017,20019,88022,45026,15028,84031,55037,120
300 16,64018,19019,57022,77025,97030,19033,37036,57043,190
250 250 17,19018,81020,27023,60026,93031,32034,64037,99044,910
300 19,59021,52023,24027,33031,29036,35040,28044,24052,450
300 300 22,67024,97027,04031,75036,48042,36047,20051,91061,720

仕上げプレート -NAK55/標準タイプ/フリーサイズタイプ-:関連画像 価格計算式 (例) F-NAK55RP- 175 - 60 - 15
(A寸法)×価格係数=基準単価
175×51=8,920円(1円単位切り捨て)

■F-NAK55RP フリーサイズタイプ ¥基準単価
型 式 A 1mm単位 B T
568101315202530354050
F-NAK55RP20~ 40 20A×154 A×154 A×153 A×153 A×153 A×153 A×153 A×153 A×181 A×185 A×185 A×201
41~ 60 A× 75 A× 75 A× 75 A× 75 A× 75 A× 76 A× 76 A× 80 A× 98 A× 98 A×102 A×107
61~ 80 A× 52 A× 52 A× 51 A× 54 A× 54 A× 54 A× 54 A× 57 A× 70 A× 71 A× 75 A× 82
81~100 A× 40 A× 40 A× 40 A× 40 A× 41 A× 41 A× 42 A× 44 A× 53 A× 56 A× 58 A× 64
101~125 A× 51 A× 51 A× 50 A× 52 A× 53 A× 53 A× 55 A× 55 A× 59 A× 60 A× 62 A× 66
126~150 A× 42 A× 42 A× 40 A× 42 A× 43 A× 43 A× 44 A× 45 A× 48 A× 50 A× 52 A× 57
151~180 A× 42 A× 41 A× 40 A× 41 A× 42 A× 42 A× 44 A× 46 A× 52 A× 53 A× 56 A× 61
181~200 A× 38 A× 37 A× 36 A× 37 A× 38 A× 38 A× 40 A× 42 A× 47 A× 45 A× 47 A× 52
20~ 40 40A×154 A×154 A×153 A×153 A×154 A×154 A×156 A×158 A×192 A×201 A×201 A×208
41~ 60 A× 76 A× 76 A× 75 A× 78 A× 78 A× 80 A× 84 A× 84 A×105 A×109 A×114 A×122
61~ 80 A× 55 A× 55 A× 54 A× 56 A× 56 A× 57 A× 60 A× 63 A× 77 A× 81 A× 85 A× 95
81~100 A× 43 A× 43 A× 41 A× 42 A× 43 A× 44 A× 46 A× 50 A× 61 A× 65 A× 67 A× 73
101~125 A× 51 A× 51 A× 51 A× 51 A× 54 A× 55 A× 56 A× 59 A× 67 A× 68 A× 70 A× 77
126~150 A× 42 A× 42 A× 41 A× 41 A× 44 A× 45 A× 46 A× 48 A× 54 A× 57 A× 61 A× 67
151~180 A× 43 A× 43 A× 42 A× 43 A× 44 A× 45 A× 48 A× 51 A× 58 A× 60 A× 63 A× 70
181~200 A× 38 A× 38 A× 38 A× 40 A× 41 A× 41 A× 43 A× 46 A× 53 A× 52 A× 55 A× 61
201~250 A× 47 A× 48 A× 49 A× 52 A× 54 A× 63 A× 63 A× 64 A× 69
251~300 A× 41 A× 42 A× 42 A× 45 A× 48 A× 55 A× 57 A× 60 A× 62
30~ 60 60A×117 A×116 A×113 A×113 A×116 A×120 A×125 A×136 A×171 A×182 A×188 A×213
61~ 80 A× 61 A× 61 A× 60 A× 59 A× 61 A× 64 A× 69 A× 74 A× 93 A× 99 A×105 A×119
81~100 A× 48 A× 48 A× 47 A× 47 A× 49 A× 51 A× 57 A× 61 A× 76 A× 82 A× 88 A× 99
101~125 A× 57 A× 56 A× 55 A× 54 A× 57 A× 59 A× 65 A× 70 A× 79 A× 84 A× 90 A×101
126~150 A× 46 A× 46 A× 45 A× 46 A× 48 A× 50 A× 55 A× 60 A× 68 A× 73 A× 78 A× 89
151~180 A× 48 A× 48 A× 47 A× 47 A× 49 A× 51 A× 56 A× 61 A× 70 A× 75 A× 80 A× 91
181~200 A× 41 A× 41 A× 40 A× 41 A× 43 A× 44 A× 49 A× 54 A× 62 A× 67 A× 72 A× 81
201~250 A× 47 A× 50 A× 52 A× 57 A× 62 A× 72 A× 77 A× 83 A× 93
251~300 A× 41 A× 43 A× 46 A× 50 A× 55 A× 64 A× 69 A× 74 A× 84
30~ 80 80A×140 A×136 A×134 A×120 A×128 A×136 A×150 A×170 A×215 A×234 A×251 A×296
81~100 A× 54 A× 52 A× 51 A× 48 A× 51 A× 54 A× 61 A× 68 A× 86 A× 93 A×102 A×119
101~125 A× 61 A× 60 A× 58 A× 57 A× 60 A× 63 A× 71 A× 78 A× 90 A× 97 A×106 A×122
126~150 A× 52 A× 51 A× 50 A× 49 A× 52 A× 55 A× 63 A× 70 A× 81 A× 88 A× 96 A×111
151~180 A× 53 A× 52 A× 51 A× 52 A× 55 A× 58 A× 66 A× 74 A× 85 A× 92 A×100 A×116
181~200 A× 46 A× 45 A× 45 A× 47 A× 51 A× 53 A× 61 A× 69 A× 79 A× 86 A× 94 A×109
201~250 A× 56 A× 60 A× 63 A× 72 A× 80 A× 93 A×102 A×109 A×126
251~300 A× 50 A× 54 A× 58 A× 66 A× 74 A× 86 A× 93 A×101 A×117
30~100 100A× 73 A× 70 A× 69 A× 70 A× 75 A× 80 A× 90 A× 99 A×125 A×134 A×147 A×170
101~125 A× 67 A× 65 A× 63 A× 65 A× 69 A× 73 A× 81 A× 89 A×103 A×111 A×120 A×138
126~150 A× 58 A× 56 A× 55 A× 56 A× 60 A× 63 A× 72 A× 79 A× 91 A× 99 A×107 A×124
151~180 A× 60 A× 58 A× 57 A× 57 A× 61 A× 64 A× 72 A× 80 A× 93 A×101 A×108 A×125
181~200 A× 53 A× 51 A× 50 A× 51 A× 54 A× 57 A× 65 A× 73 A× 84 A× 91 A× 98 A×114
201~250 A× 59 A× 63 A× 67 A× 75 A× 83 A× 96 A×105 A×124 A×130
251~300 A× 52 A× 56 A× 59 A× 67 A× 75 A× 88 A× 95 A×103 A×119
50~125 125 A× 88 A× 94 A×100 A×113 A×126 A×144 A×157 A×171 A×199
126~150 A× 67 A× 72 A× 76 A× 88 A×100 A×114 A×125 A×136 A×160
151~180 A× 68 A× 72 A× 77 A× 88 A× 99 A×114 A×125 A×135 A×158
181~200 A× 61 A× 65 A× 70 A× 80 A× 90 A×104 A×115 A×124 A×146
201~250 A× 66 A× 71 A× 75 A× 86 A× 96 A×112 A×122 A×132 A×153
251~300 A× 59 A× 63 A× 68 A× 78 A× 89 A×102 A×111 A×121 A×142
101~150 150 A× 88 A× 95 A×101 A×116 A×132 A×151 A×166 A×180 A×212
151~180 A× 71 A× 77 A× 82 A× 94 A×105 A×122 A×134 A×145 A×170
181~200 A× 64 A× 69 A× 74 A× 85 A× 95 A×111 A×122 A×132 A×156
201~250 A× 72 A× 78 A× 84 A× 96 A×108 A×126 A×138 A×150 A×175
251~300 A× 65 A× 71 A× 76 A× 88 A× 99 A×115 A×127 A×138 A×162
101~180 180 A×118 A×127 A×137 A×157 A×178 A×206 A×227 A×247 A×290
181~200 A× 76 A× 82 A× 89 A×103 A×118 A×137 A×150 A×164 A×194
201~250 A× 87 A× 94 A×102 A×117 A×133 A×154 A×170 A×186 A×219
251~300 A× 74 A× 81 A× 87 A×101 A×116 A×133 A×147 A×161 A×189
101~200 200 A×137 A×150 A×161 A×187 A×213 A×248 A×272 A×298 A×353
201~250 A× 88 A× 96 A×103 A×119 A×134 A×156 A×172 A×188 A×222
251~300 A× 80 A× 87 A× 94 A×109 A×124 A×144 A×160 A×175 A×206
201~250 250 A×103 A×112 A×121 A×141 A×161 A×187 A×207 A×227 A×268
251~300 A× 94 A×103 A×111 A×131 A×150 A×174 A×193 A×212 A×251
251~300 300 A×108 A×119 A×129 A×152 A×174 A×203 A×226 A×248 A×295

■数量スライド価格(1円未満切り捨て)
数 量1~45~910~19表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%

納期


800円/1本
ストークAは3本以上で1明細行あたり一律2,160円

追加工

追加工価格も数量スライド適用 こちら
仕上げプレート -NAK55/標準タイプ/フリーサイズタイプ-:関連画像
追加工詳細P.635



基本情報

材質 NAK55 仕上げ(上下2面) ロータリー研磨 仕上げ(上下2面以外) フライス加工
