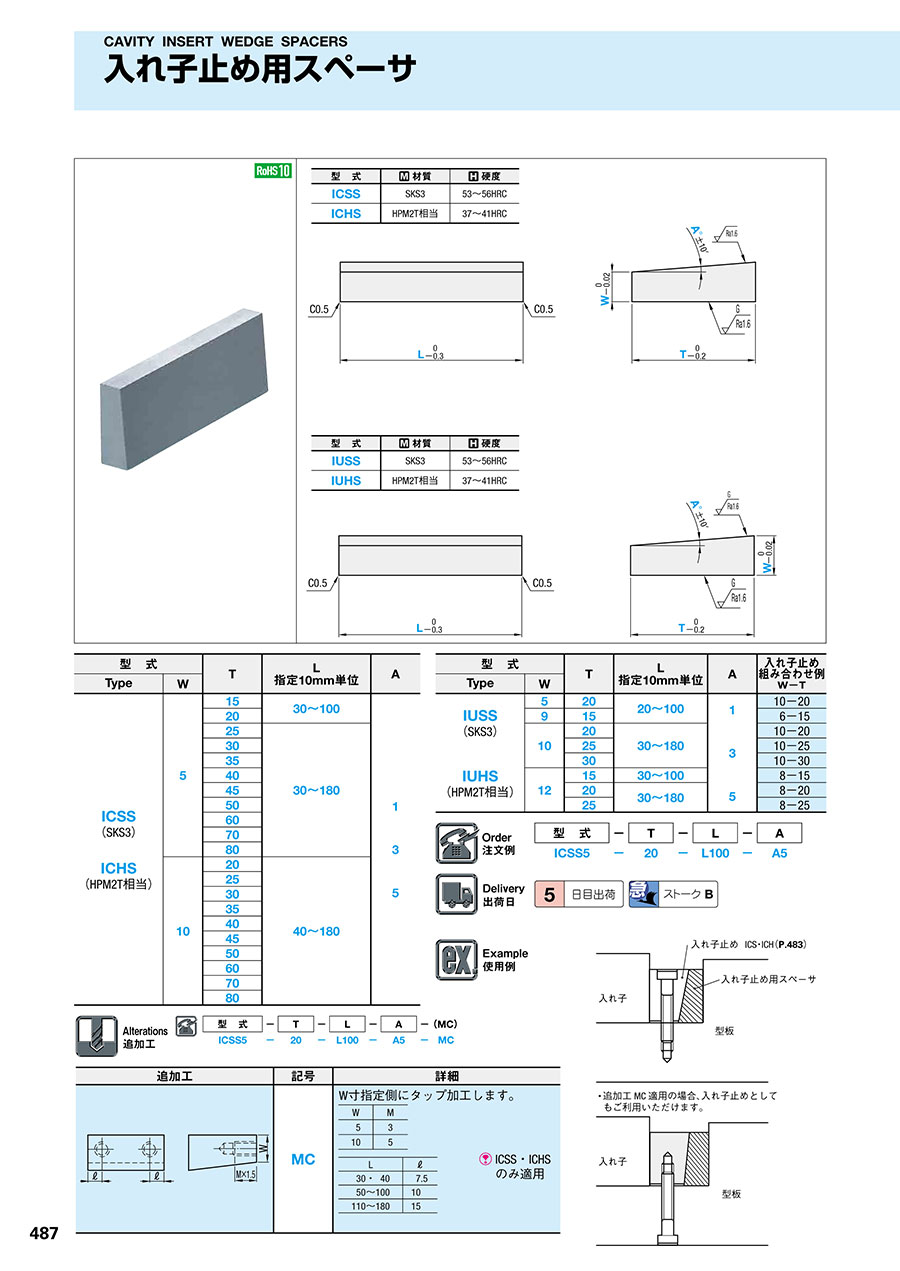

入れ子止め用スペーサ

入れ子止め用スペーサ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.621

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
型 式 材質 硬度
ICSS SKS3 53~56HRC
ICHS HPM2T相当 37~41HRC

入れ子止め用スペーサ:関連画像
型 式 材質 硬度
IUSS SKS3 53~56HRC
IUHS HPM2T相当 37~41HRC

入れ子止め用スペーサ:関連画像

型番
ICHS5-[15,​20,​25,​30,​35,​40,​45,​50,​60,​70,​80]-L[30-180/10]-A[1,​3,​5]
ICHS10-[20,​25,​30,​35,​40,​45,​50,​60,​70,​80]-L[40-180/10]-A[1,​3,​5]
ICSS5-[15,​20,​25,​30,​35,​40,​45,​50,​60,​70,​80]-L[30-180/10]-A[1,​3,​5]
ICSS10-[20,​25,​30,​35,​40,​45,​50,​60,​70,​80]-L[40-180/10]-A[1,​3,​5]
IUHS5-20-L[20-100/10]-A[1,​3,​5]
IUHS9-15-L[20-100/10]-A[1,​3,​5]
IUHS10-20-L[30-180/10]-A[1,​3,​5]
IUHS10-25-L[30-180/10]-A[1,​3,​5]
IUHS10-30-L[30-180/10]-A[1,​3,​5]
IUHS12-15-L[30-100/10]-A[1,​3,​5]
IUHS12-20-L[30-180/10]-A[1,​3,​5]
IUHS12-25-L[30-180/10]-A[1,​3,​5]
IUSS5-20-L[20-100/10]-A[1,​3,​5]
IUSS9-15-L[20-100/10]-A[1,​3,​5]
IUSS10-20-L[30-180/10]-A[1,​3,​5]
IUSS10-25-L[30-180/10]-A[1,​3,​5]
IUSS10-30-L[30-180/10]-A[1,​3,​5]
IUSS12-15-L[30-100/10]-A[1,​3,​5]
IUSS12-20-L[30-180/10]-A[1,​3,​5]
IUSS12-25-L[30-180/10]-A[1,​3,​5]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS材質 W(幅)
(mm)
T(高さ)
(mm)
A(角度)
(°)
L(全長)
(mm)
T(厚さ)
(mm)

-

1個 5日目 対応HPM2T相当5-1 ~ 530 ~ 18015 ~ 80

-

1個 5日目 対応HPM2T相当10-1 ~ 540 ~ 18020 ~ 80

-

1個 5日目 -SKS35-1 ~ 530 ~ 18015 ~ 80

-

1個 5日目 -SKS310-1 ~ 540 ~ 18020 ~ 80

-

1個 5日目 -HPM2T相当5201 ~ 520 ~ 100-

-

1個 5日目 -HPM2T相当9151 ~ 520 ~ 100-

-

1個 5日目 -HPM2T相当10201 ~ 530 ~ 180-

-

1個 5日目 -HPM2T相当10251 ~ 530 ~ 180-

-

1個 5日目 -HPM2T相当10301 ~ 530 ~ 180-

-

1個 5日目 -HPM2T相当12151 ~ 530 ~ 100-

-

1個 5日目 -HPM2T相当12201 ~ 530 ~ 180-

-

1個 5日目 -HPM2T相当12251 ~ 530 ~ 180-

-

1個 5日目 -SKS35201 ~ 520 ~ 100-

-

1個 5日目 -SKS39151 ~ 520 ~ 100-

-

1個 5日目 -SKS310201 ~ 530 ~ 180-

-

1個 5日目 -SKS310251 ~ 530 ~ 180-

-

1個 5日目 -SKS310301 ~ 530 ~ 180-

-

1個 5日目 -SKS312151 ~ 530 ~ 100-

-

1個 5日目 -SKS312201 ~ 530 ~ 180-

-

1個 5日目 -SKS312251 ~ 530 ~ 180-

Loading...

  1. 1

規格表

入れ子止め用スペーサ:関連画像
・規格表
型 式TL
指定10mm単位
A
TypeW
ICSS
(SKS3)

ICHS
(HPM2T相当)
51530~1001

3

5
20
2530~180
30
35
40
45
50
60
70
80
102040~180
25
30
35
40
45
50
60
70
80

型 式TL
指定10mm単位
A入れ子止め
組み合わせ例
W-T
TypeW
IUSS
(SKS3)

IUHS
(HPM2T相当)
52020~1001

3

5
10-20
915 6-15
102030~18010-20
2510-25
3010-30
121530~100 8-15
2030~180 8-20
25 8-25


型 式 T L
¥基準単価 1~9本
Type W L30・40L50・60L70・80L90・100L110・120L130~150L160~180
ICSS
(SKS3)
5151,8502,3802,9603,340
201,9202,4503,0903,470
252,2102,7403,4703,9905,010 6,050 7,860
302,3102,9703,6604,1705,420 6,390 8,290
352,6603,2603,9804,8205,950 6,970 9,030
402,9503,5604,2805,3206,490 7,520 9,730
453,4903,6404,4105,4106,620 7,78010,050
503,6303,7904,5905,6306,920 8,12010,490
603,7103,8804,6905,7607,070 8,30010,720
704,0904,2705,1706,3507,780 9,17011,820
804,5004,6905,7006,9808,56010,12013,020
10201,9702,5103,1503,5404,520 5,690 7,240
252,1402,6403,3403,8504,770 6,030 7,660
302,2302,8703,5204,0205,160 6,350 8,080
352,5603,1403,8304,6305,660 6,900 8,770
402,8303,4204,1205,1106,170 7,420 9,440
453,3403,5004,2305,1906,300 7,660 9,740
503,4803,6404,4105,4006,570 7,99010,160
603,5503,7204,5005,5206,720 8,16010,370
703,9104,0904,9506,0807,390 8,98011,420
804,3104,5005,4606,6808,130 9,88012,560
ICHS
(HPM2T相当)
5151,6502,1402,6603,000
201,7302,2102,7903,120
251,9902,4703,1303,5804,690 5,150 7,620
302,0802,6803,3003,7505,070 5,460 8,020
352,3902,9403,5704,3205,540 5,970 8,650
402,6503,2103,8504,7806,020 6,470 9,300
452,7103,2903,9804,8706,180 6,710 9,600
502,8203,4404,1705,1006,450 7,04010,020
603,0203,6804,3405,3106,710 7,20010,220
703,4904,2404,8605,9607,500 7,98011,220
804,0204,8805,4506,6908,380 8,84012,300
10201,7702,2502,8403,1904,070 5,130 6,520
251,9102,3803,0103,4604,290 5,420 6,900
302,0002,5803,1703,6204,650 5,720 7,280
352,3002,8203,4304,1605,090 6,200 7,880
402,5403,0803,6904,5905,550 6,670 8,490
452,6003,1503,8204,6805,700 6,900 8,770
502,7003,3004,0004,9005,950 7,210 9,180
602,8903,5204,1605,1006,200 7,370 9,360
703,3304,0504,6605,7106,940 8,10010,310
803,8404,6705,2206,4007,780 8,91011,340

型 式
T
L
¥基準単価 1~9本
Type W L20L30・40L50・60L70・80L90・100L110・120L130~150L160~180
IUSS
(SKS3)
5201,9501,9902,5403,1803,600
9151,8701,8902,4103,0203,420
10202,0302,5703,2203,6404,6205,7807,360
252,1302,7003,3803,8304,8606,0707,730
302,2502,8203,5103,9504,9706,1907,880
12152,0102,5603,2203,640
202,1302,7003,3803,8304,8606,0707,730
252,1802,7603,4303,8804,9106,1207,790
IUHS
(HPM2T相当)
5201,7401,7902,1403,1003,490
9151,6501,6902,1402,6903,030
10201,8102,3002,8803,2504,1005,1306,530
251,9002,4303,0303,4304,3205,4106,890
302,0302,5403,1503,5504,4405,5407,060
12151,8002,3002,8703,250
201,9002,4203,0303,4304,3205,4006,890
251,9702,4803,1003,4904,3805,4606,950

■数量スライド価格(1円未満切り捨て)
数 量1~910~1920~4950~100表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


300円/1本
ストークBは3本以上で1明細行あたり一律810円

使用例

入れ子止め用スペーサ:関連画像

追加工

追加工価格も数量スライド適用 こちら
入れ子止め用スペーサ:関連画像



入れ子止め用スペーサのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています
