ミスミ

ブロック入れ子 -6面研磨タイプ-

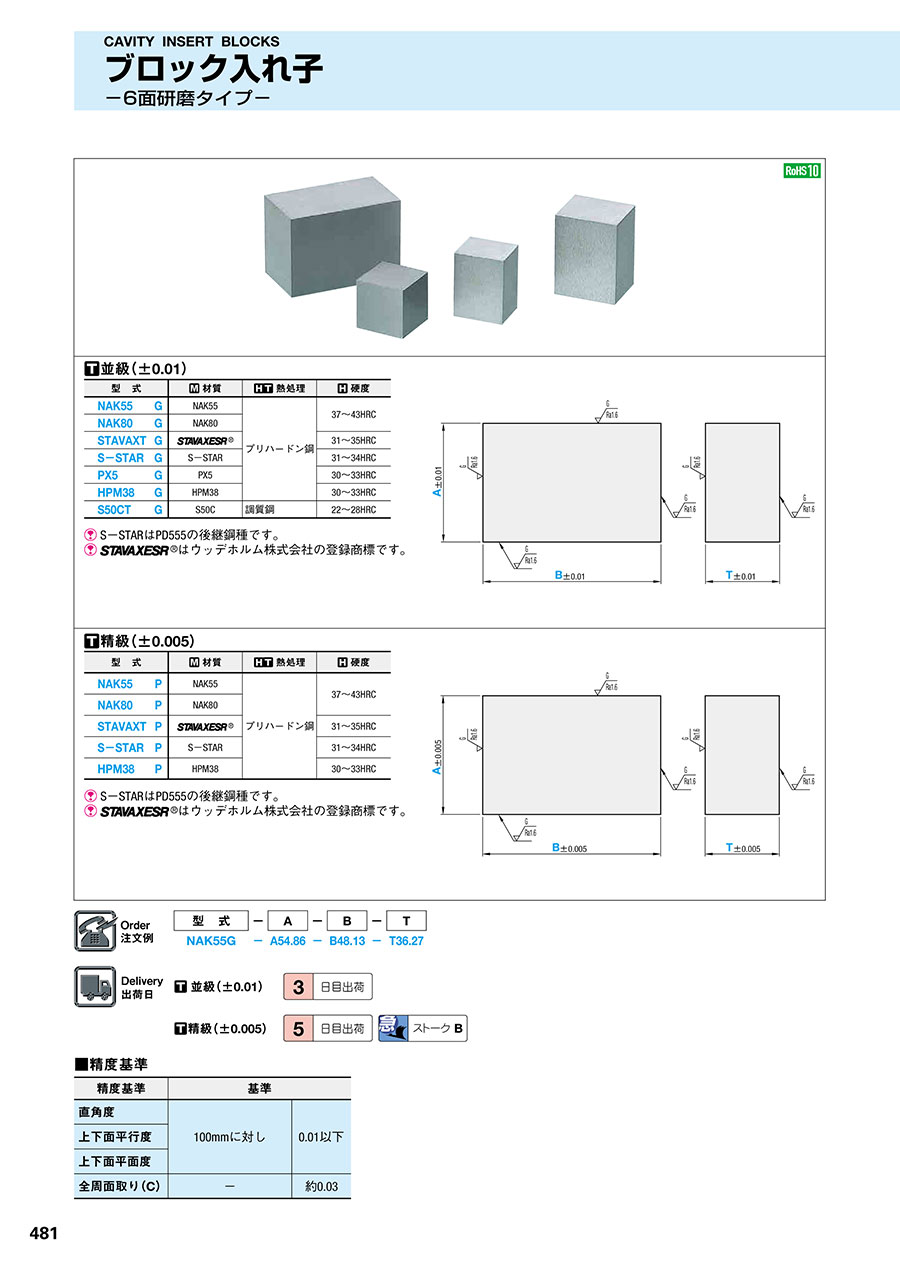

カタログ |P.481

平均満足度4.0

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロック入れ子ブランク -基準面なしタイプ,基準面付きタイプ-

4.1

通常出荷日：3 日目

ブロック入れ子です。6面研磨タイプとなります。並級（±0.01）、精級（±0....

詳細情報を確認する

研磨面
6面研磨
基準面の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

並級（±0.01）

精級（±0.005）

型式		材質	熱処理	硬度
NAK55	G	NAK55	プリハードン鋼	37～43HRC
NAK80	G	NAK80		37～43HRC
STAVAXT	G			31～35HRC
S-STAR	G	S-STAR		31～34HRC
PX5	G	PX5		30～33HRC
HPM38	G	HPM38		30～33HRC
S50CT	G	S50C	調質鋼	22～28HRC
S-STARはPD555の後継鋼種です。はウッデホルム株式会社の登録商標です。

型式		材質	熱処理	硬度
NAK55	P	NAK55	プリハードン鋼	37～43HRC
NAK80	P	NAK80		37～43HRC
STAVAXT	P			31～35HRC
S-STAR	P	S-STAR		31～34HRC
HPM38	P	HPM38		30～33HRC
S-STARはPD555の後継鋼種です。はウッデホルム株式会社の登録商標です。

■精度基準

精度基準	基準
直角度	100mmに対し	0.01以下
上下面平行度
上下面平面度
全周面取り（C）	-	約0.03

規格表

	型式				指定0.01mm単位
	型式				A	B	T
並級（±0.01）		NAK55	G	（NAK55）	8.00～19.99	8.00～50.00	8.00～20.00
		NAK80	G	（NAK80）	20.00～30.00	20.00 ～ 300.00	15.00～30.00
		STAVAXT	G	（プリハードン鋼）	30.01～40.00		15.00～40.00
		S-STAR	G	（S-STAR）	40.01～50.00		15.00～50.00
		PX5	G	（PX5）	40.01～50.00		15.00～50.00
		HPM38	G	（HPM38）	50.01～120.00		15.00～60.00
		S50CT	G	（S50C調質鋼）	120.01～200.00		20.00～60.00 ※20.00～100.00 （※NAK55G・NAK80G PX5Gのみ適用）
					120.01～200.00		20.00～60.00 ※20.00～100.00 （※NAK55G・NAK80G PX5Gのみ適用）
精級（±0.005）		NAK55	P	（NAK55）	8.00～19.99	8.00～50.00	8.00～20.00
		NAK80	P	（NAK80）	20.00～30.00	20.00 ～ 200.00	15.00～30.00
		STAVAXT	P	（プリハードン鋼）	30.01～40.00		15.00～40.00
		S-STAR	P	（S-STAR）	40.01～50.00		15.00～50.00
		HPM38	P	（HPM38）	50.01～120.00		15.00～60.00
					120.01～200.00		20.00～60.00

ブロック入れ子 -6面研磨タイプ- はウッデホルム株式会社の登録商標です。

注文例

出荷日

追加工

型番リスト

表示件数

型番

DH2FG-A[8-200/0.01]-B[8-300/0.01]-T[8-60/0.01]

DH2FP-A[8-200/0.01]-B[8-200/0.01]-T[8-60/0.01]

HPM38G-A[8-200/0.01]-B[8-300/0.01]-T[8-60/0.01]

HPM38P-A[8-200/0.01]-B[8-200/0.01]-T[8-60/0.01]

NAK55G-A[8-200/0.01]-B[8-300/0.01]-T[8-100/0.01]

NAK55P-A[8-200/0.01]-B[8-200/0.01]-T[8-60/0.01]

NAK80G-A[8-200/0.01]-B[8-300/0.01]-T[8-100/0.01]

NAK80P-A[8-200/0.01]-B[8-200/0.01]-T[8-60/0.01]

PX5G-A[8-200/0.01]-B[8-300/0.01]-T[8-100/0.01]

S50CTG-A[8-200/0.01]-B[8-300/0.01]-T[8-60/0.01]

S-STARG-A[8-200/0.01]-B[8-300/0.01]-T[8-60/0.01]

S-STARP-A[8-200/0.01]-B[8-200/0.01]-T[8-60/0.01]

STAVAXTG-A[8-200/0.01]-B[8-300/0.01]-T[8-60/0.01]

STAVAXTP-A[8-200/0.01]-B[8-200/0.01]-T[8-60/0.01]

材質

公差

A(幅)

(mm)

B(長さ)

(mm)

T(厚さ)

(mm)

RoHS?

最小発注数量

DH2F	±0.01	8 ～ 200	8 ～ 300	8 ～ 60	10	1個
DH2F	±0.005	8 ～ 200	8 ～ 200	8 ～ 60	10	1個
HPM38	±0.01	8 ～ 200	8 ～ 300	8 ～ 60	10	1個
HPM38	±0.005	8 ～ 200	8 ～ 200	8 ～ 60	10	1個
NAK55	±0.01	8 ～ 200	8 ～ 300	8 ～ 100	10	1個
NAK55	±0.005	8 ～ 200	8 ～ 200	8 ～ 60	10	1個
NAK80	±0.01	8 ～ 200	8 ～ 300	8 ～ 100	10	1個
NAK80	±0.005	8 ～ 200	8 ～ 200	8 ～ 60	10	1個
PX5	±0.01	8 ～ 200	8 ～ 300	8 ～ 100	10	1個
S50C生材	±0.01	8 ～ 200	8 ～ 300	8 ～ 60	10	1個
S-STAR	±0.01	8 ～ 200	8 ～ 300	8 ～ 60	10	1個
S-STAR	±0.005	8 ～ 200	8 ～ 200	8 ～ 60	10	1個
STAVAX ESR プリハードン鋼	±0.01	8 ～ 200	8 ～ 300	8 ～ 60	10	1個
STAVAX ESR プリハードン鋼	±0.005	8 ～ 200	8 ～ 200	8 ～ 60	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目

詳細情報

基本情報

基本情報

ブロック入れ子です。6面研磨タイプとなります。並級（±0.01）、精級（±0.005）の選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
