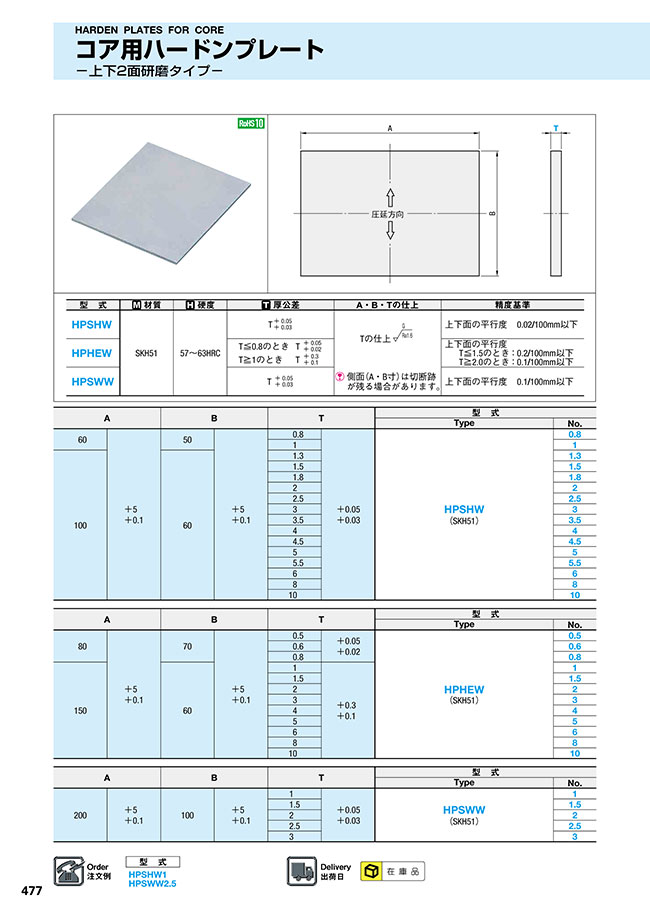

カタログ| P.477

ミスミ

コア用ハードンプレート -上下2面研磨タイプ-

通常単価(税別): 2,720円～12,880円

税込単価: 2,992円～14,168円

通常出荷日：在庫品1日目当日出荷可能

上下2面研磨タイプのコア用ハードンプレートです。材質はSKH51です。

4.24.2

よく一緒に見られています

ミスミ

コア用ハードンプレート -6面研磨タイプ-

通常価格(税別)： 2,500円 (税込価格：2,750円)

通常出荷日：在庫品1日目

研磨タイプ
上下2面研磨
材質
SKH51

無料3D-CADライブラリー申し込み受付中

未確定 33 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

規格表

型式	材質	硬度	厚公差		A・B・Tの仕上	精度基準
HPSHW	SKH51	57～63HRC	T	+0.05 +0.03	Tの仕上	上下面の平行度 0.02/100mm以下
HPHEW			T≦0.8のとき T T≧1のとき T	+0.05 +0.02 +0.3 +0.1	Tの仕上	上下面の平行度 T≦1.5のとき：0.2/100mm以下 T≧2.0のとき：0.1/100mm以下
HPSWW			T	+0.05 +0.03	側面（A・B寸）は切断跡が残る場合があります。	上下面の平行度 0.1/100mm以下

A		B		T		型式
A		B		T		Type	No.
60	+5 +0.1	50	+5 +0.1	0.8	+0.05 +0.03	HPSHW （SKH51）	0.8
60		50		1			1
100		60		1.3			1.3
				1.5			1.5
				1.8			1.8
				2			2
				2.5			2.5
				3			3
				3.5			3.5
				4			4
				4.5			4.5
				5			5
				5.5			5.5
				6			6
				8			8
				10			10

A		B		T		型式
A		B		T		Type	No.
80	+5 +0.1	70	+5 +0.1	0.5	+0.05 +0.02	HPHEW （SKH51）	0.5
				0.6			0.6
				0.8			0.8
150		60		1	+0.3 +0.1		1
				1.5			1.5
				2			2
				3			3
				4			4
				5			5
				6			6
				8			8
				10			10

A		B		T		型式
A		B		T		Type	No.
200	+5 +0.1	100	+5 +0.1	1	+0.05 +0.03	HPSWW （SKH51）	1
				1.5			1.5
				2			2
				2.5			2.5
				3			3

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

厚さ（T寸公差）
- +0.05/+0.03
- +0.05/+0.02
- +0.3/+0.1
上下面の平行度
- 0.02/100mm以下
- 0.1/100mm以下
- 0.2/100mm以下
T（板厚）(mm)
- 0.5
- 0.6
- 0.8
- 1
- 1.3
- 1.5
- 1.8
- 2
- 2.5
- 3
- 3.5
- 4
- 4.5
- 5
- 5.5
- 6
- 8
- 10
タイプ
- HPHEW
- HPSHW
- HPSWW
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

厚さ（T寸公差）

上下面の平行度

T（板厚）

(mm)

RoHS2（10物質）?

最小発注数量

+0.05/+0.02	0.2/100mm以下	0.5	対応	1個
+0.05/+0.02	0.2/100mm以下	0.6	対応	1個
+0.05/+0.02	0.2/100mm以下	0.8	対応	1個
+0.3/+0.1	0.2/100mm以下	1	対応	1個
+0.3/+0.1	0.2/100mm以下	1.5	対応	1個
+0.3/+0.1	0.1/100mm以下	2	対応	1個
+0.3/+0.1	0.1/100mm以下	3	対応	1個
+0.3/+0.1	0.1/100mm以下	4	対応	1個
+0.3/+0.1	0.1/100mm以下	5	対応	1個
+0.3/+0.1	0.1/100mm以下	6	対応	1個
+0.3/+0.1	0.1/100mm以下	8	対応	1個
+0.3/+0.1	0.1/100mm以下	10	対応	1個
+0.05/+0.03	0.02/100mm以下	0.8	対応	1個
+0.05/+0.03	0.02/100mm以下	1	対応	1個
+0.05/+0.03	0.02/100mm以下	1.3	対応	1個
+0.05/+0.03	0.02/100mm以下	1.5	対応	1個
+0.05/+0.03	0.02/100mm以下	1.8	対応	1個
+0.05/+0.03	0.02/100mm以下	2	対応	1個
+0.05/+0.03	0.02/100mm以下	2.5	対応	1個
+0.05/+0.03	0.02/100mm以下	3	対応	1個
+0.05/+0.03	0.02/100mm以下	3.5	対応	1個
+0.05/+0.03	0.02/100mm以下	4	対応	1個
+0.05/+0.03	0.02/100mm以下	4.5	対応	1個
+0.05/+0.03	0.02/100mm以下	5	対応	1個
+0.05/+0.03	0.02/100mm以下	5.5	対応	1個
+0.05/+0.03	0.02/100mm以下	6	対応	1個
+0.05/+0.03	0.02/100mm以下	8	対応	1個
+0.05/+0.03	0.02/100mm以下	10	対応	1個
+0.05/+0.03	0.1/100mm以下	1	対応	1個
+0.05/+0.03	0.1/100mm以下	1.5	対応	1個
+0.05/+0.03	0.1/100mm以下	2	対応	1個
+0.05/+0.03	0.1/100mm以下	2.5	対応	1個
+0.05/+0.03	0.1/100mm以下	3	対応	1個

通常単価(税別) (税込単価)	通常出荷日

3,190円 ( 3,509円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
3,180円 ( 3,498円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能
3,680円 ( 4,048円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,440円 ( 4,884円 )	在庫品1日目当日出荷可能
5,060円 ( 5,566円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
6,680円 ( 7,348円 )	在庫品1日目当日出荷可能
7,640円 ( 8,404円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
3,170円 ( 3,487円 )	在庫品1日目当日出荷可能
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
3,780円 ( 4,158円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
4,010円 ( 4,411円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,190円 ( 4,609円 )	在庫品1日目当日出荷可能
4,260円 ( 4,686円 )	在庫品1日目当日出荷可能
5,360円 ( 5,896円 )	在庫品1日目当日出荷可能
5,940円 ( 6,534円 )	在庫品1日目当日出荷可能
10,030円 ( 11,033円 )	在庫品1日目当日出荷可能
9,240円 ( 10,164円 )	在庫品1日目当日出荷可能
10,560円 ( 11,616円 )	在庫品1日目当日出荷可能
11,620円 ( 12,782円 )	在庫品1日目当日出荷可能
12,880円 ( 14,168円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

上下2面研磨タイプのコア用ハードンプレートです。材質はSKH51です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コア用ハードンプレート -上下2面研磨タイプ-のレビュー

4.2平均満足度：4.210件のレビュー

星5
30%
星4
60%
星3
10%
星2
0%
星1
0%

薄物部品の材料

満足度：5.02019/09/19

薄物プレートの熱処理が困難な為、このプレートを使用しました。熱処理済みなのでワイヤーで加工後そのまま使用できました。

1人が参考にしています。

プラ型の部品

満足度：5.02021/09/01

プラスチック金型のインサート保持の板ばね作成用に使用しています。サイズも豊富で助かります。

0人が参考にしています。

ワイヤ

満足度：4.02021/03/27

ワイヤ材の在庫はかなり保管しております問題なくつかえております厚み薄いのでよいです

0人が参考にしています。

金型

満足度：4.02021/01/27

このハードンプレートは、並行度などでていますが、他の材質の種類を増やしてほしいです。

0人が参考にしています。

ワイヤ材

満足度：4.02019/09/02

お世話になっております。バリエーションも豊富で納期も迅速にてたくさん在庫もあるので便利です

0人が参考にしています。
