異形状丸コアピン
- 通常単価(税別)
- -
- 税込単価
- -
異形状・先端加工コアピンの丸コアピンとなります。スタンダードタイプ、精級タイプ...
詳細情報を確認する未確定：候補が624型番あります。
商品情報

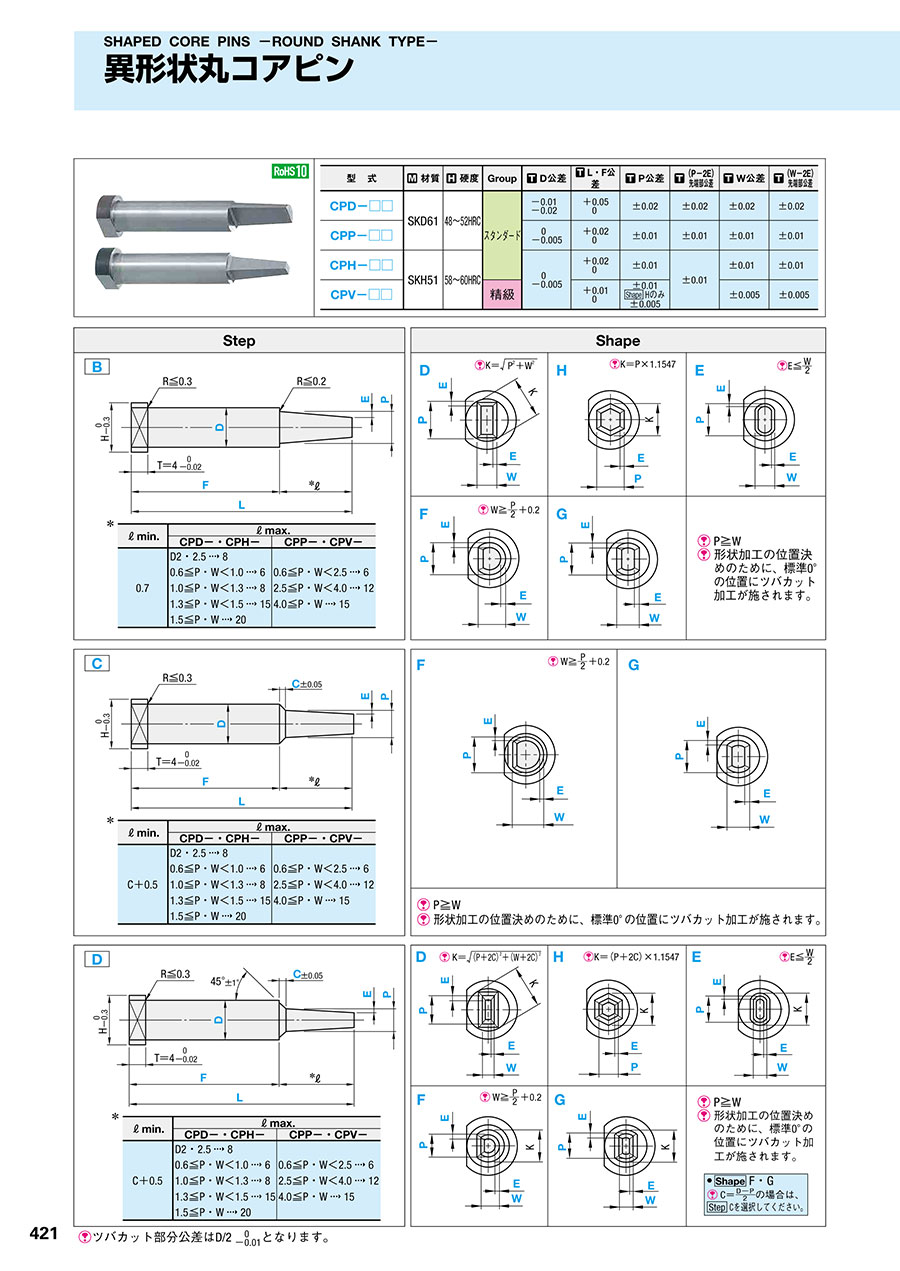

外形図・製品仕様
| 型式 | 材質 | 硬度 | Group | D公差 | L・F公差 | P公差 | （P-2E） 先端部公差 | W公差 | （W-2E） 先端部公差 |
|---|---|---|---|---|---|---|---|---|---|
| CPD-□□ | SKD61 | 48～52HRC | スタンダード | -0.01 -0.02 | +0.05 0 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| CPP-□□ | 0 -0.005 | +0.02 0 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||
| CPH-□□ | SKH51 | 58～60HRC | 0 -0.005 | +0.02 0 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |
| CPV-□□ | 精級 | +0.01 0 | ±0.01 Shape Hのみ ±0.005 | ±0.005 | ±0.005 |
ツバカット部分公差はD/2 0/-0.01となります。
規格表
| H | 型 式 | 指定0.01mm単位 | （P-2E） （W-2E） min. | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Step | Shape | D | L | F | P・Kmax. | P・Wmin. | E | C | ||
| 4 | CPD- CPP- （SKD61） CPH- CPV- （SKH51） | B C D | D H E F G | 2 | 17.00 ～ 100.00 | 15.00 ～ 98.00 | 1.90 | 0.60 | E≧0 |
| 0.50 |
| 5 | 2.5 | 2.40 | 0.80 | 0.60 | |||||||
| 6 | 3 | 2.90 | 1.00 | ||||||||
| 7 | 3.5 | 3.40 | 0.70 | ||||||||
| 4 | 3.90 | ||||||||||
| 8 | 4.5 | 4.40 | |||||||||
| 5 | 4.90 | 1.20 | 1.10 | ||||||||
| 9 | 5.5 | 5.40 | |||||||||
| 6 | 5.90 | ||||||||||
| 10 | 6.5 | 6.40 | 1.50 | 1.40 | |||||||
| 7 | 6.90 | ||||||||||
| 11 | 8 | 7.90 | 1.60 | 1.50 | |||||||
| 15 | 10 | 9.90 | |||||||||
| Step B ※ ℓ・・・ℓmin.0.7 ℓmax.詳細は図中を参照 | Step C・D ※ ℓ・・・ℓmin.＝C+0.5 ℓmax.詳細は図中を参照 | Step CはShape F・Gのみの選択となります。 | |||||||||
