精級テーパレス2段コアピン -軸径(D)固定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
軸径(D)固定タイプの精級テーパレス2段コアピンとなります。
詳細情報を確認する未確定：候補が6,918型番あります。
商品情報

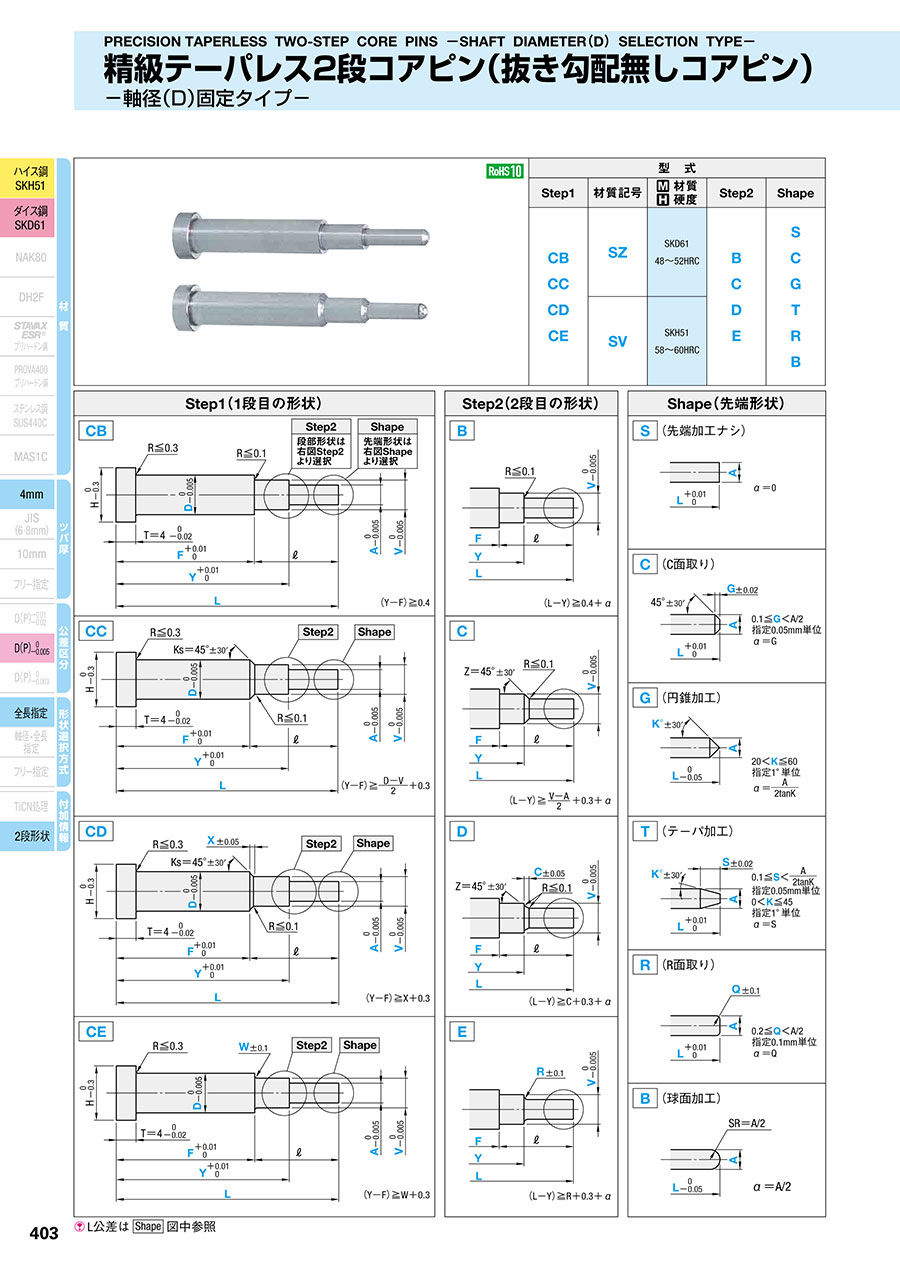

外形図・製品仕様
| 型 式 | ||||
|---|---|---|---|---|
| Step1 | 材質記号 | 材質 硬度 | Step2 | Shape |
| CB CC CD CE | SZ | SKD61 48～52HRC | B C D E | S C G T R B |
| SV | SKH51 58～60HRC | |||
L公差はShape図中参照
規格表
| H | 型 式 | 指定 0.01mm 単位 | 指定 0.1mm 単位 | ℓ max. | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | F | Y | V | A | X | W | C | R | |||||||||
| S t e p 1 | 材 質 | S t e p 2 | S h a p e | D | min. | max. | min. | max. | |||||||||
| 3 | CB CC CD CE | SZ SV | B C D E | S C G T R B | 1 | 14.00 | 100.00 | F ≧ 12.00 | 規 格 図 の 加 工 限 界 参 照 | D ＞ V | 0.50 | V ＞ A |
|
|
|
| ℓ ≦ 10 × A and ℓ ≦ 35 |
| 1.5 | |||||||||||||||||
| 4 | 2 | 0.70 | |||||||||||||||
| 5 | 2.5 | ||||||||||||||||
| 6 | 3 | 1.00 | |||||||||||||||
| 7 | 3.5 | 120.00 | |||||||||||||||
| 4 | |||||||||||||||||
| 8 | 4.5 | 1.50 | |||||||||||||||
| 5 | 120.00 | ||||||||||||||||
| 9 | 5.5 | ||||||||||||||||
| 6 | 2.00 | ||||||||||||||||
| 10 | 6.5 |
| |||||||||||||||
| 7 | |||||||||||||||||
| 11 | 8 | ||||||||||||||||
| 15 | 10 | ||||||||||||||||
| 18 | 13 | ||||||||||||||||
| 21 | 16 | ||||||||||||||||
| 25 | 20 | 30.00 | F ≧ 28.00 | 5.00 | |||||||||||||
注文例
出荷日
追加工
型番リスト
