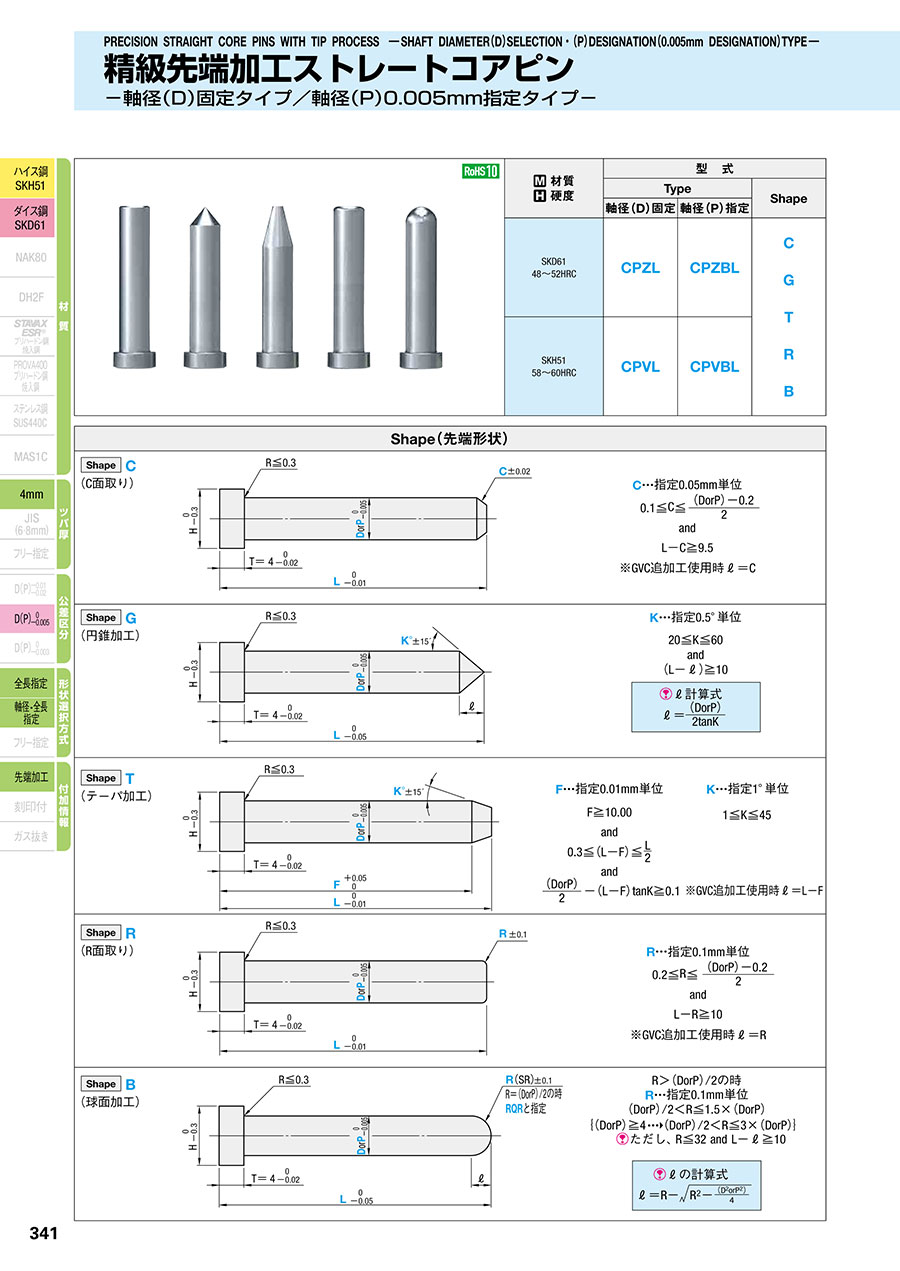

精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-

精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.443

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
材質
硬度
型 式
Type Shape
軸径(D)固定 軸径(P)指定
SKD61
48~52HRC
CPZL CPZBL C
G
T
R
B
SKH51
58~60HRC
CPVL CPVBL

精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像



型番
CPVBLB0.8-[10-60/0.01]-P[0.6-0.795/0.005]-R[0.4-1.1/0.1]
CPVBLB0.8-[10-60/0.01]-P[0.6-0.795/0.005]-RQR
CPVBLB1-[10-100/0.01]-P[0.6-0.995/0.005]-R[0.4-1.4/0.1]
CPVBLB1-[10-100/0.01]-P[0.6-0.995/0.005]-RQR
CPVBLB1.5-[10-100/0.01]-P[1-1.495/0.005]-R[0.5-2.2/0.1]
CPVBLB1.5-[10-100/0.01]-P[1-1.495/0.005]-RQR
CPVBLB2-[10-100/0.01]-P[1.5-1.995/0.005]-R[0.8-2.9/0.1]
CPVBLB2-[10-100/0.01]-P[1.5-1.995/0.005]-RQR
CPVBLB2.5-[10-100/0.01]-P[2-2.495/0.005]-R[1-3.7/0.1]
CPVBLB2.5-[10-100/0.01]-P[2-2.495/0.005]-RQR
CPVBLB3-[10-100/0.01]-P[2.5-2.995/0.005]-R[1.3-4.4/0.1]
CPVBLB3-[10-100/0.01]-P[2.5-2.995/0.005]-RQR
CPVBLB3.5-[10-120/0.01]-P[3-3.495/0.005]-R[1.5-5.2/0.1]
CPVBLB3.5-[10-120/0.01]-P[3-3.495/0.005]-RQR
CPVBLB4-[10-120/0.01]-P[3.5-3.995/0.005]-R[1.8-7.9/0.1]
CPVBLB4-[10-120/0.01]-P[3.5-3.995/0.005]-RQR
CPVBLB4.5-[10-120/0.01]-P[4-4.495/0.005]-R[2-8.9/0.1]
CPVBLB4.5-[10-120/0.01]-P[4-4.495/0.005]-RQR
CPVBLB5-[10-120/0.01]-P[4.5-4.995/0.005]-R[2.3-9.9/0.1]
CPVBLB5-[10-120/0.01]-P[4.5-4.995/0.005]-RQR
CPVBLB5.5-[10-120/0.01]-P[5-5.495/0.005]-R[2.5-10.9/0.1]
CPVBLB5.5-[10-120/0.01]-P[5-5.495/0.005]-RQR
CPVBLB6-[10-120/0.01]-P[5.5-5.995/0.005]-R[2.8-11.9/0.1]
CPVBLB6-[10-120/0.01]-P[5.5-5.995/0.005]-RQR
CPVBLB6.5-[10-120/0.01]-P[6-6.495/0.005]-R[3-12.9/0.1]
CPVBLB6.5-[10-120/0.01]-P[6-6.495/0.005]-RQR
CPVBLB7-[10-120/0.01]-P[6.5-6.995/0.005]-R[3.3-13.9/0.1]
CPVBLB7-[10-120/0.01]-P[6.5-6.995/0.005]-RQR
CPVBLB8-[10-120/0.01]-P[7-7.995/0.005]-R[3.5-15.9/0.1]
CPVBLB8-[10-120/0.01]-P[7-7.995/0.005]-RQR
CPVBLB10-[10-120/0.01]-P[8-9.995/0.005]-R[4-19.9/0.1]
CPVBLB10-[10-120/0.01]-P[8-9.995/0.005]-RQR
CPVBLB13-[10-120/0.01]-P[10-12.995/0.005]-R[5-25.8/0.1]
CPVBLB13-[10-120/0.01]-P[10-12.995/0.005]-RQR
CPVBLB16-[10-120/0.01]-P[13-15.995/0.005]-R[6.5-31.9/0.1]
CPVBLB16-[10-120/0.01]-P[13-15.995/0.005]-RQR
CPVBLB20-[10-120/0.01]-P[16-19.995/0.005]-R[0.2-32/0.1]
CPVBLB20-[10-120/0.01]-P[16-19.995/0.005]-RQR
CPVBLC0.8-[10-60/0.01]-P[0.6-0.795/0.005]-C[0.1-0.25/0.05]
CPVBLC1-[10-100/0.01]-P[0.6-0.995/0.005]-C[0.1-0.4/0.05]
CPVBLC1.5-[10-100/0.01]-P[1-1.495/0.005]-C[0.1-0.6/0.05]
CPVBLC2-[10-100/0.01]-P[1.5-1.995/0.005]-C[0.1-0.8/0.05]
CPVBLC2.5-[10-100/0.01]-P[2-2.495/0.005]-C[0.1-1.1/0.05]
CPVBLC3-[10-100/0.01]-P[2.5-2.995/0.005]-C[0.1-1.3/0.05]
CPVBLC3.5-[10-120/0.01]-P[3-3.495/0.005]-C[0.1-1.6/0.05]
CPVBLC4-[10-120/0.01]-P[3.5-3.995/0.005]-C[0.1-1.8/0.05]
CPVBLC4.5-[10-120/0.01]-P[4-4.495/0.005]-C[0.1-2.1/0.05]
CPVBLC5-[10-120/0.01]-P[4.5-4.995/0.005]-C[0.1-2.1/0.05]
CPVBLC5.5-[10-120/0.01]-P[5-5.495/0.005]-C[0.1-2.6/0.05]
CPVBLC6-[10-120/0.01]-P[5.5-5.995/0.005]-C[0.1-2.8/0.05]
CPVBLC6.5-[10-120/0.01]-P[6-6.495/0.005]-C[0.1-3.1/0.05]
CPVBLC7-[10-120/0.01]-P[6.5-6.995/0.005]-C[0.1-3.2/0.05]
CPVBLC8-[10-120/0.01]-P[7-7.995/0.005]-C[0.1-3.8/0.05]
CPVBLC10-[10-120/0.01]-P[8-9.995/0.005]-C[0.1-4.8/0.05]
CPVBLC13-[10-120/0.01]-P[10-12.995/0.005]-C[0.1-6.3/0.05]
CPVBLC16-[10-120/0.01]-P[13-15.995/0.005]-C[0.1-7.8/0.05]
CPVBLC20-[10-120/0.01]-P[16-19.995/0.005]-C[0.1-7.9/0.05]
CPVBLG0.8-[10-60/0.01]-P[0.6-0.795/0.005]-K[20-60/0.5]
CPVBLG1-[10-100/0.01]-P[0.6-0.995/0.005]-K[20-60/0.5]
CPVBLG1.5-[10-100/0.01]-P[1-1.495/0.005]-K[20-60/0.5]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS材質 全長公差 D/P(軸径)
(mm)
先端形状 No.(呼び径)
(mm)
L(全長)
(mm)
C(先端C面取り幅)
(mm)
K(先端部角度)
(°)
R(先端R面取り)
(mm)
R=(DorP)/2の時 F
(mm)

-

1個 3日目 対応SKH510/-0.050.6 ~ 0.795B0.810 ~ 60--0.4 ~ 1.1--

-

1個 3日目 対応SKH510/-0.050.6 ~ 0.795B0.810 ~ 60---RQR-

-

1個 3日目 対応SKH510/-0.050.6 ~ 0.995B110 ~ 100--0.4 ~ 1.4--

-

1個 3日目 対応SKH510/-0.050.6 ~ 0.995B110 ~ 100---RQR-

-

1個 3日目 対応SKH510/-0.051 ~ 1.495B1.510 ~ 100--0.5 ~ 2.2--

-

1個 3日目 対応SKH510/-0.051 ~ 1.495B1.510 ~ 100---RQR-

-

1個 3日目 対応SKH510/-0.051.5 ~ 1.995B210 ~ 100--0.8 ~ 2.9--

-

1個 3日目 対応SKH510/-0.051.5 ~ 1.995B210 ~ 100---RQR-

-

1個 3日目 対応SKH510/-0.052 ~ 2.495B2.510 ~ 100--1 ~ 3.7--

-

1個 3日目 対応SKH510/-0.052 ~ 2.495B2.510 ~ 100---RQR-

-

1個 3日目 対応SKH510/-0.052.5 ~ 2.995B310 ~ 100--1.3 ~ 4.4--

-

1個 3日目 対応SKH510/-0.052.5 ~ 2.995B310 ~ 100---RQR-

-

1個 3日目 対応SKH510/-0.053 ~ 3.495B3.510 ~ 120--1.5 ~ 5.2--

-

1個 3日目 対応SKH510/-0.053 ~ 3.495B3.510 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.053.5 ~ 3.995B410 ~ 120--1.8 ~ 7.9--

-

1個 3日目 対応SKH510/-0.053.5 ~ 3.995B410 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.054 ~ 4.495B4.510 ~ 120--2 ~ 8.9--

-

1個 3日目 対応SKH510/-0.054 ~ 4.495B4.510 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.054.5 ~ 4.995B510 ~ 120--2.3 ~ 9.9--

-

1個 3日目 対応SKH510/-0.054.5 ~ 4.995B510 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.055 ~ 5.495B5.510 ~ 120--2.5 ~ 10.9--

-

1個 3日目 対応SKH510/-0.055 ~ 5.495B5.510 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.055.5 ~ 5.995B610 ~ 120--2.8 ~ 11.9--

-

1個 3日目 対応SKH510/-0.055.5 ~ 5.995B610 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.056 ~ 6.495B6.510 ~ 120--3 ~ 12.9--

-

1個 3日目 対応SKH510/-0.056 ~ 6.495B6.510 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.056.5 ~ 6.995B710 ~ 120--3.3 ~ 13.9--

-

1個 3日目 対応SKH510/-0.056.5 ~ 6.995B710 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.057 ~ 7.995B810 ~ 120--3.5 ~ 15.9--

-

1個 3日目 対応SKH510/-0.057 ~ 7.995B810 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.058 ~ 9.995B1010 ~ 120--4 ~ 19.9--

-

1個 3日目 対応SKH510/-0.058 ~ 9.995B1010 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.0510 ~ 12.995B1310 ~ 120--5 ~ 25.8--

-

1個 3日目 対応SKH510/-0.0510 ~ 12.995B1310 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.0513 ~ 15.995B1610 ~ 120--6.5 ~ 31.9--

-

1個 3日目 対応SKH510/-0.0513 ~ 15.995B1610 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.0516 ~ 19.995B2010 ~ 120--0.2 ~ 32--

-

1個 3日目 対応SKH510/-0.0516 ~ 19.995B2010 ~ 120---RQR-

-

1個 3日目 対応SKH510/-0.010.6 ~ 0.795C0.810 ~ 600.1 ~ 0.25----

-

1個 3日目 対応SKH510/-0.010.6 ~ 0.995C110 ~ 1000.1 ~ 0.4----

-

1個 3日目 対応SKH510/-0.011 ~ 1.495C1.510 ~ 1000.1 ~ 0.6----

-

1個 3日目 対応SKH510/-0.011.5 ~ 1.995C210 ~ 1000.1 ~ 0.8----

-

1個 3日目 対応SKH510/-0.012 ~ 2.495C2.510 ~ 1000.1 ~ 1.1----

-

1個 3日目 対応SKH510/-0.012.5 ~ 2.995C310 ~ 1000.1 ~ 1.3----

-

1個 3日目 対応SKH510/-0.013 ~ 3.495C3.510 ~ 1200.1 ~ 1.6----

-

1個 3日目 対応SKH510/-0.013.5 ~ 3.995C410 ~ 1200.1 ~ 1.8----

-

1個 3日目 対応SKH510/-0.014 ~ 4.495C4.510 ~ 1200.1 ~ 2.1----

-

1個 3日目 対応SKH510/-0.014.5 ~ 4.995C510 ~ 1200.1 ~ 2.1----

-

1個 3日目 対応SKH510/-0.015 ~ 5.495C5.510 ~ 1200.1 ~ 2.6----

-

1個 3日目 対応SKH510/-0.015.5 ~ 5.995C610 ~ 1200.1 ~ 2.8----

-

1個 3日目 対応SKH510/-0.016 ~ 6.495C6.510 ~ 1200.1 ~ 3.1----

-

1個 3日目 対応SKH510/-0.016.5 ~ 6.995C710 ~ 1200.1 ~ 3.2----

-

1個 3日目 対応SKH510/-0.017 ~ 7.995C810 ~ 1200.1 ~ 3.8----

-

1個 3日目 対応SKH510/-0.018 ~ 9.995C1010 ~ 1200.1 ~ 4.8----

-

1個 3日目 対応SKH510/-0.0110 ~ 12.995C1310 ~ 1200.1 ~ 6.3----

-

1個 3日目 対応SKH510/-0.0113 ~ 15.995C1610 ~ 1200.1 ~ 7.8----

-

1個 3日目 対応SKH510/-0.0116 ~ 19.995C2010 ~ 1200.1 ~ 7.9----

-

1個 3日目 対応SKH510/-0.050.6 ~ 0.795G0.810 ~ 60-20 ~ 60---

-

1個 3日目 対応SKH510/-0.050.6 ~ 0.995G110 ~ 100-20 ~ 60---

-

1個 3日目 対応SKH510/-0.051 ~ 1.495G1.510 ~ 100-20 ~ 60---

Loading...

規格表

精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像

・規格表
■軸径(D)固定タイプ

H 型 式 L
指定0.01mm単位
Shape(先端寸法)
Type Shape D
3 CPVL C
G
T
R
B
0.6 10.00~60.00 C
C…指定0.05mm単位

G
K…指定0.5°単位

T
F…指定0.01mm単位
K…指定1°単位

R
R…指定0.1mm単位

B
R=D/2の時
RQRと指定
R>D/2の時
R…指定0.1mm単位

加工限界は規格図参照
CPZL
CPVL
0.8 10.00

100.00
0.9
1
1.1
1.2
1.3
1.4
1.5
4 1.6
1.7
1.8
1.9
2
5 2.5
6 3
7 3.5 10.00

120.00
4
8 4.5
5
9 5.5
6
10 6.5
7
11 8
15 10
18 13
21 16
25 20


■軸径(P)指定タイプ

H 型 式 L
指定0.01mm単位
P
指定0.005mm単位
Shape(先端寸法)
Type Shape No.
3 CPVBL C
G
T
R
B
0.8 10.00~60.00 0.600~ 0.795 C
C…指定0.05mm単位

G
K…指定0.5°単位

T
F…指定0.01mm単位
K…指定1°単位

R
R…指定0.1mm単位

B
R=P/2の時
RQRと指定
R>P/2の時
R…指定0.1mm単位

加工限界は規格図参照
CPZBL
CPVBL
1 10.00

100.00
0.800~ 0.995
1.5 1.000~ 1.495
4 2 1.500~ 1.995
5 2.5 2.000~ 2.495
6 3 2.500~ 2.995
7 3.5 10.00

120.00
3.000~ 3.495
4 3.500~ 3.995
8 4.5 4.000~ 4.495
5 4.500~ 4.995
9 5.5 5.000~ 5.495
6 5.500~ 5.995
10 6.5 6.000~ 6.495
7 6.500~ 6.995
11 8 7.000~ 7.995
15 10 8.000~ 9.995
18 13 10.000~12.995
21 16 13.000~15.995
25 20 16.000~19.995



CPZL□(SKD61)

D Shape
¥基準単価 1~4本
CPZL□
精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像
0.8・0.9 970 970 1,120 720 1,180
1 890 890 1,020 650 1,090
1.1 880 880 1,000 650 1,080
1.2 810 810 940 640 1,050
1.3~2 800 800 920 630 1,030
2.5 770 770 880 640 1,050
3 790 790 910 650 1,090
3.5 800 800 920 660 1,110
4 810 810 940 700 1,140
4.5 860 860 990 760 1,250
5 860 860 990 760 1,250
5.5・6 900 900 1,000 780 1,270
6.5・7 920 920 1,020 780 1,310
8 1,140 1,140 1,210 1060 1,350
10 1,270 1,270 1,360 1,210 1,430
13 1,780 1,780 1,970 1,660 2,000
16 2,080 2,080 2,220 1,950 2,320
20 4,690 4,690 4,870 4,540 5,140


CPVL□(SKH51)

D Shape
¥基準単価 1~4本
CPVL□
精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像
0.6 1,090 1,090 1,260 820 1,340
0.8・0.9 990 990 1,140 740 1,220
1 910 910 1,050 680 1,110
1.1 910 910 1,030 670 1,090
1.2 820 820 950 660 1,080
1.3~2 820 820 930 650 1,060
2.5 780 780 910 650 1,080
3 800 800 920 680 1,100
3.5 820 820 930 690 1,130
4 820 820 950 730 1,170
4.5 890 890 1,010 780 1,270
5 910 910 1,020 790 1,280
5.5・6 920 920 1,030 800 1,300
6.5・7 940 940 1,070 820 1,350
8 1,170 1,170 1,240 1,090 1,370
10 1,300 1,300 1,380 1,240 1,460
13 1,810 1,810 1,990 1,690 2,030
16 2,110 2,110 2,250 1,980 2,350
20 5,120 5,120 5,300 4,980 5,480


CPZBL□(SKD61)

No. Shape
¥基準単価 1~4本
CPZBL□
精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像
1 1,300 1,300 1,430 1,180 1,600
1.5・2 1,190 1,190 1,300 1,090 1,460
2.5 1,120 1,120 1,240 1,000 1,390
3 1,140 1,140 1,260 1,030 1,420
3.5 1,220 1,220 1,330 1,100 1,460
4 1,230 1,230 1,340 1,110 1,470
4.5 1,260 1,260 1,360 1,140 1,540
5 1,280 1,280 1,400 1,170 1,570
5.5 1,300 1,300 1,430 1,190 1,580
6 1,330 1,330 1,450 1,220 1,600
6.5 1,360 1,360 1,460 1,250 1,620
7 1,380 1,380 1,480 1,270 1,630
8 1,480 1,480 1,560 1,380 1,690
10 1,630 1,630 1,750 1,590 1,850
13 2,370 2,370 2,490 2,260 2,650
16 2,800 2,800 2,930 2,670 2,990
20 5,570 5,570 5,710 5,430 5,890


CPVBL□(SKH51)

No. Shape
¥基準単価 1~4本
CPVBL□
精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像 精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像
0.8 1,480 1,480 1,630 1,350 1,810
1 1,350 1,350 1,470 1,230 1,640
1.5・2 1,240 1,240 1,350 1,120 1,500
2.5 1,160 1,160 1,270 1,050 1,430
3 1,180 1,180 1,290 1,080 1,450
3.5 1,260 1,260 1,370 1,140 1,510
4 1,270 1,270 1,390 1,160 1,520
4.5 1,290 1,290 1,420 1,180 1,590
5 1,340 1,340 1,450 1,220 1,610
5.5 1,360 1,360 1,460 1,250 1,630
6 1,380 1,380 1,490 1,270 1,640
6.5 1,410 1,410 1,510 1,290 1,660
7 1,430 1,430 1,540 1,300 1,680
8 1,540 1,540 1,610 1,450 1,740
10 1,690 1,690 1,800 1,630 1,900
13 2,430 2,430 2,540 2,310 2,710
16 2,860 2,860 2,980 2,720 3,050
20 6,130 6,130 6,250 5,990 6,580


■数量スライド価格(1円未満切り捨て)

数 量 1~4 5~12 13~19 20~50 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%

納期


1,000円/1本
500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

追加工

追加工価格も数量スライド適用 こちら

精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-:関連画像
追加工詳細 こちら





基本情報

形状タイプ 先端形状付 焼入れ 焼入れ鋼 軸径公差 0/-0.005
ツバ厚 4mm(T4) ガス抜き形状 なし 刻印文字タイプ なし
刻印文字数 なし

精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
