超精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-

超精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

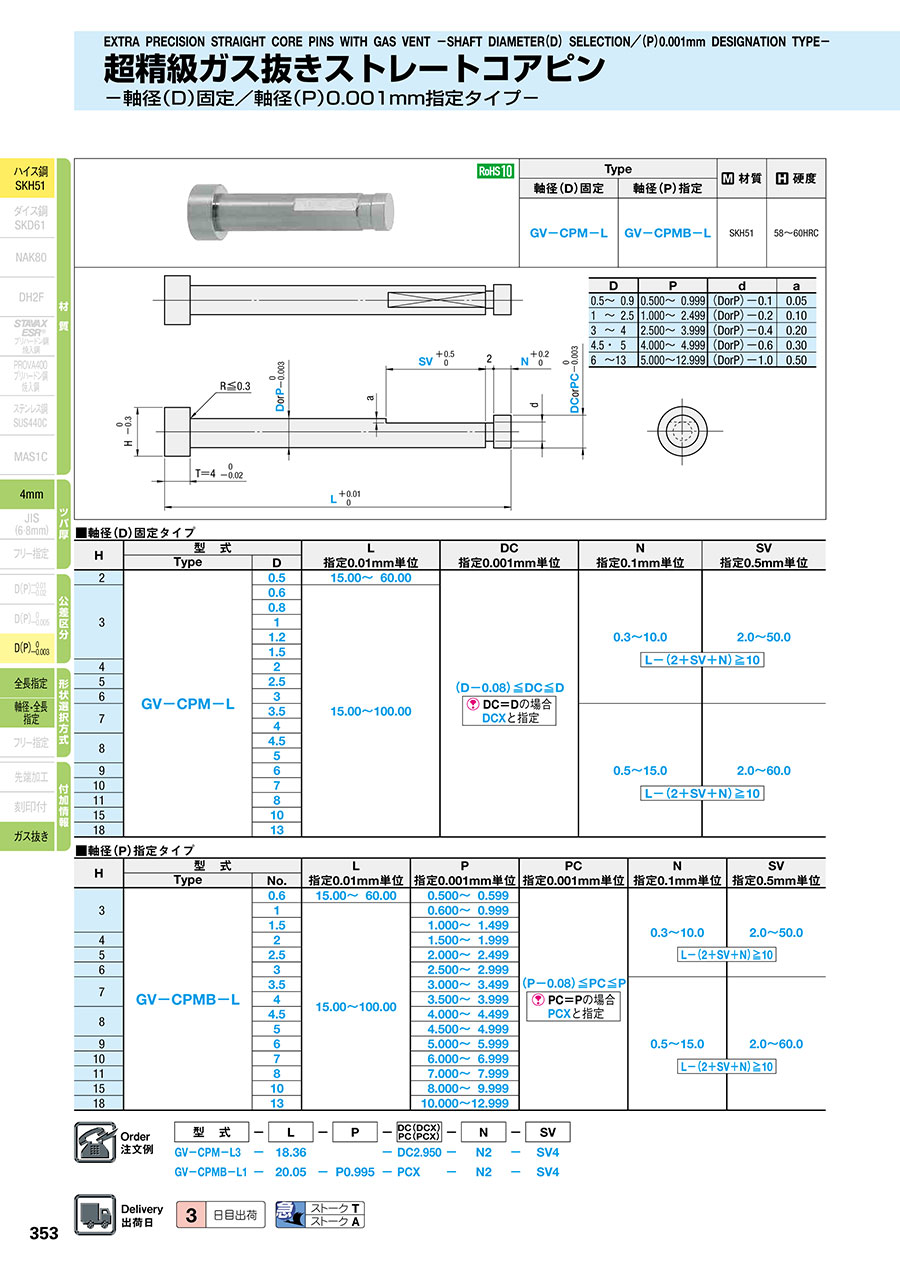

PDFP.433

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
Type 材質 硬度
軸径(D)固定軸径(P)指定
GV-CPM-LGV-CPMB-LSKH5158~60HRC
超精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-:関連画像
DPda
0.5~ 0.90.500~ 0.999(DorP)-0.10.05
1 ~ 2.51.000~ 2.499(DorP)-0.20.10
3 ~ 42.500~ 3.999(DorP)-0.40.20
4.5・ 54.000~ 4.999(DorP)-0.60.30
6 ~135.000~12.999(DorP)-1.00.50
型番
GV-CPM-L0.5-[15-60/0.01]-DC[0.42-0.5/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L0.5-[15-60/0.01]-DC[0.42-0.5/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L0.5-[15-60/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L0.5-[15-60/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L0.6-[15-100/0.01]-DC[0.52-0.6/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L0.6-[15-100/0.01]-DC[0.52-0.6/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L0.6-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L0.6-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L0.8-[15-100/0.01]-DC[0.72-0.8/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L0.8-[15-100/0.01]-DC[0.72-0.8/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L0.8-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L0.8-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L1-[15-100/0.01]-DC[0.92-1/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L1-[15-100/0.01]-DC[0.92-1/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L1-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L1-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L1.2-[15-100/0.01]-DC[1.12-1.2/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L1.2-[15-100/0.01]-DC[1.12-1.2/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L1.2-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L1.2-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L1.5-[15-100/0.01]-DC[1.42-1.5/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L1.5-[15-100/0.01]-DC[1.42-1.5/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L1.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L1.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L2-[15-100/0.01]-DC[1.92-2/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L2-[15-100/0.01]-DC[1.92-2/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L2-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L2-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L2.5-[15-100/0.01]-DC[2.42-2.5/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L2.5-[15-100/0.01]-DC[2.42-2.5/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L2.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L2.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L3-[15-100/0.01]-DC[2.92-3/0.001]-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L3-[15-100/0.01]-DC[2.92-3/0.001]-N[0.3-10/0.1]-SVC
GV-CPM-L3-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]
GV-CPM-L3-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC
GV-CPM-L3.5-[15-100/0.01]-DC[3.42-3.5/0.001]-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L3.5-[15-100/0.01]-DC[3.42-3.5/0.001]-N[0.5-15/0.1]-SVC
GV-CPM-L3.5-[15-100/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L3.5-[15-100/0.01]-DCX-N[0.5-15/0.1]-SVC
GV-CPM-L4-[15-100/0.01]-DC[3.92-4/0.001]-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L4-[15-100/0.01]-DC[3.92-4/0.001]-N[0.5-15/0.1]-SVC
GV-CPM-L4-[15-100/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L4-[15-100/0.01]-DCX-N[0.5-15/0.1]-SVC
GV-CPM-L4.5-[15-100/0.01]-DC[4.42-4.5/0.001]-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L4.5-[15-100/0.01]-DC[4.42-4.5/0.001]-N[0.5-15/0.1]-SVC
GV-CPM-L4.5-[15-100/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L4.5-[15-100/0.01]-DCX-N[0.5-15/0.1]-SVC
GV-CPM-L5-[15-100/0.01]-DC[4.92-5/0.001]-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L5-[15-100/0.01]-DC[4.92-5/0.001]-N[0.5-15/0.1]-SVC
GV-CPM-L5-[15-100/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L5-[15-100/0.01]-DCX-N[0.5-15/0.1]-SVC
GV-CPM-L6-[15-100/0.01]-DC[5.92-6/0.001]-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L6-[15-100/0.01]-DC[5.92-6/0.001]-N[0.5-15/0.1]-SVC
GV-CPM-L6-[15-100/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L6-[15-100/0.01]-DCX-N[0.5-15/0.1]-SVC
GV-CPM-L7-[15-100/0.01]-DC[6.92-7/0.001]-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L7-[15-100/0.01]-DC[6.92-7/0.001]-N[0.5-15/0.1]-SVC
GV-CPM-L7-[15-100/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]
GV-CPM-L7-[15-100/0.01]-DCX-N[0.5-15/0.1]-SVC
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSD/P(軸径)
(mm)
No.(呼び径)
(mm)
L(全長)
(mm)
DC(ガス抜き部径)
(mm)
DC=Dの場合、DCXと指定 N(先端径長さ)
(mm)
PC(ガス抜き部径)
(mm)
PC=Pの場合、PCXと指定 SV(ガス抜き面カット長さ)
(mm)
SV部をツバ端面まで加工

-

1個 3日目 対応0.5-15 ~ 600.42 ~ 0.5-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応0.5-15 ~ 600.42 ~ 0.5-0.3 ~ 10---SVC

-

1個 3日目 対応0.5-15 ~ 60-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応0.5-15 ~ 60-DCX0.3 ~ 10---SVC

-

1個 3日目 対応0.6-15 ~ 1000.52 ~ 0.6-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応0.6-15 ~ 1000.52 ~ 0.6-0.3 ~ 10---SVC

-

1個 3日目 対応0.6-15 ~ 100-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応0.6-15 ~ 100-DCX0.3 ~ 10---SVC

-

1個 3日目 対応0.8-15 ~ 1000.72 ~ 0.8-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応0.8-15 ~ 1000.72 ~ 0.8-0.3 ~ 10---SVC

-

1個 3日目 対応0.8-15 ~ 100-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応0.8-15 ~ 100-DCX0.3 ~ 10---SVC

-

1個 3日目 対応1-15 ~ 1000.92 ~ 1-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応1-15 ~ 1000.92 ~ 1-0.3 ~ 10---SVC

-

1個 3日目 対応1-15 ~ 100-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応1-15 ~ 100-DCX0.3 ~ 10---SVC

-

1個 3日目 対応1.2-15 ~ 1001.12 ~ 1.2-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応1.2-15 ~ 1001.12 ~ 1.2-0.3 ~ 10---SVC

-

1個 3日目 対応1.2-15 ~ 100-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応1.2-15 ~ 100-DCX0.3 ~ 10---SVC

-

1個 3日目 対応1.5-15 ~ 1001.42 ~ 1.5-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応1.5-15 ~ 1001.42 ~ 1.5-0.3 ~ 10---SVC

-

1個 3日目 対応1.5-15 ~ 100-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応1.5-15 ~ 100-DCX0.3 ~ 10---SVC

-

1個 3日目 対応2-15 ~ 1001.92 ~ 2-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応2-15 ~ 1001.92 ~ 2-0.3 ~ 10---SVC

-

1個 3日目 対応2-15 ~ 100-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応2-15 ~ 100-DCX0.3 ~ 10---SVC

-

1個 3日目 対応2.5-15 ~ 1002.42 ~ 2.5-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応2.5-15 ~ 1002.42 ~ 2.5-0.3 ~ 10---SVC

-

1個 3日目 対応2.5-15 ~ 100-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応2.5-15 ~ 100-DCX0.3 ~ 10---SVC

-

1個 3日目 対応3-15 ~ 1002.92 ~ 3-0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応3-15 ~ 1002.92 ~ 3-0.3 ~ 10---SVC

-

1個 3日目 対応3-15 ~ 100-DCX0.3 ~ 10--2 ~ 50-

-

1個 3日目 対応3-15 ~ 100-DCX0.3 ~ 10---SVC

-

1個 3日目 対応3.5-15 ~ 1003.42 ~ 3.5-0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応3.5-15 ~ 1003.42 ~ 3.5-0.5 ~ 15---SVC

-

1個 3日目 対応3.5-15 ~ 100-DCX0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応3.5-15 ~ 100-DCX0.5 ~ 15---SVC

-

1個 3日目 対応4-15 ~ 1003.92 ~ 4-0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応4-15 ~ 1003.92 ~ 4-0.5 ~ 15---SVC

-

1個 3日目 対応4-15 ~ 100-DCX0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応4-15 ~ 100-DCX0.5 ~ 15---SVC

-

1個 3日目 対応4.5-15 ~ 1004.42 ~ 4.5-0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応4.5-15 ~ 1004.42 ~ 4.5-0.5 ~ 15---SVC

-

1個 3日目 対応4.5-15 ~ 100-DCX0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応4.5-15 ~ 100-DCX0.5 ~ 15---SVC

-

1個 3日目 対応5-15 ~ 1004.92 ~ 5-0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応5-15 ~ 1004.92 ~ 5-0.5 ~ 15---SVC

-

1個 3日目 対応5-15 ~ 100-DCX0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応5-15 ~ 100-DCX0.5 ~ 15---SVC

-

1個 3日目 対応6-15 ~ 1005.92 ~ 6-0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応6-15 ~ 1005.92 ~ 6-0.5 ~ 15---SVC

-

1個 3日目 対応6-15 ~ 100-DCX0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応6-15 ~ 100-DCX0.5 ~ 15---SVC

-

1個 3日目 対応7-15 ~ 1006.92 ~ 7-0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応7-15 ~ 1006.92 ~ 7-0.5 ~ 15---SVC

-

1個 3日目 対応7-15 ~ 100-DCX0.5 ~ 15--2 ~ 60-

-

1個 3日目 対応7-15 ~ 100-DCX0.5 ~ 15---SVC

Loading...

規格表

超精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-:関連画像
・規格表
■軸径(D)固定タイプ

H型 式L
指定0.01mm単位
DC
指定0.001mm単位
N
指定0.1mm単位
SV
指定0.5mm単位
TypeD
2GV-CPM-L0.515.00~ 60.00(D-0.08)≦DC≦D
DC=Dの場合
DCXと指定
0.3~10.0
2.0~50.0
30.615.00~100.00
0.8
1
1.2
1.5
42
52.5
63
73.50.5~15.0
2.0~60.0
4
84.5
5
96
107
118
1510
1813

■軸径(P)指定タイプ
H型 式L
指定0.01mm単位
P
指定0.001mm単位
PC
指定0.001mm単位
N
指定0.1mm単位
SV
指定0.5mm単位
TypeNo.
3GV-CPMB-L0.615.00~ 60.000.500~ 0.599(P-0.08)≦PC≦P
PC=Pの場合
PCXと指定
0.3~10.0
2.0~50.0
115.00~100.000.600~ 0.999
1.51.000~ 1.499
421.500~ 1.999
52.52.000~ 2.499
632.500~ 2.999
73.53.000~ 3.4990.5~15.0
2.0~60.0
43.500~ 3.999
84.54.000~ 4.499
54.500~ 4.999
965.000~ 5.999
1076.000~ 6.999
1187.000~ 7.999
15108.000~ 9.999
181310.000~12.999


■軸径(D)固定タイプ
DType
¥基準単価 1~4本
GV-CPM-L
D=DC(DCX)D≠DC
0.51,9902,490
0.61,8902,390
0.81,7602,260
11,5902,090
1.21,5502,050
1.51,5202,020
2
2.51,5402,040
31,5702,070
3.51,6002,100
41,6302,130
4.51,7302,230
51,7402,240
61,8402,340
71,8702,370
82,3502,850
102,6803,180
133,8104,310

■軸径(P)指定タイプ
No.Type
¥基準単価 1~4本
GV-CPMB-L
P=PC(PCX)P≠PC
0.62,2702,770
1
1.52,1302,630
22,1102,610
2.52,0102,510
32,0402,540
3.52,1802,680
42,1902,690
4.52,2302,730
52,2602,760
62,4502,950
72,5203,020
82,7403,240
103,0803,580
134,2904,790

■数量スライド価格(1円未満切り捨て)
数 量1~45~1213~1920~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


1,000円/1本
500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

仕様・概要

■特長
ガスの発生しやすい樹脂を使用する金型において、キャビティの内部からコアピンのクリアランスを経由してガスを逃がす効果があります。

使用例

1.製品形状部に組み付け、ガスを逃がします。
2.ランナー部のガス溜まりが発生する箇所に組み付け、ガスを逃がします。
超精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら
超精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-:関連画像
 追加工詳細 こちら


基本情報

形状タイプ ガス抜き 材質 SKH51 焼入れ 焼入れ鋼
軸径公差 0/-0.003 全長公差 +0.01/0 ツバ厚 4mm(T4)
先端形状 なし ガス抜き形状 鉢巻 刻印文字タイプ なし
刻印文字数 なし
