ストレートコアピン -軸径(D)固定・全長指定タイプ-

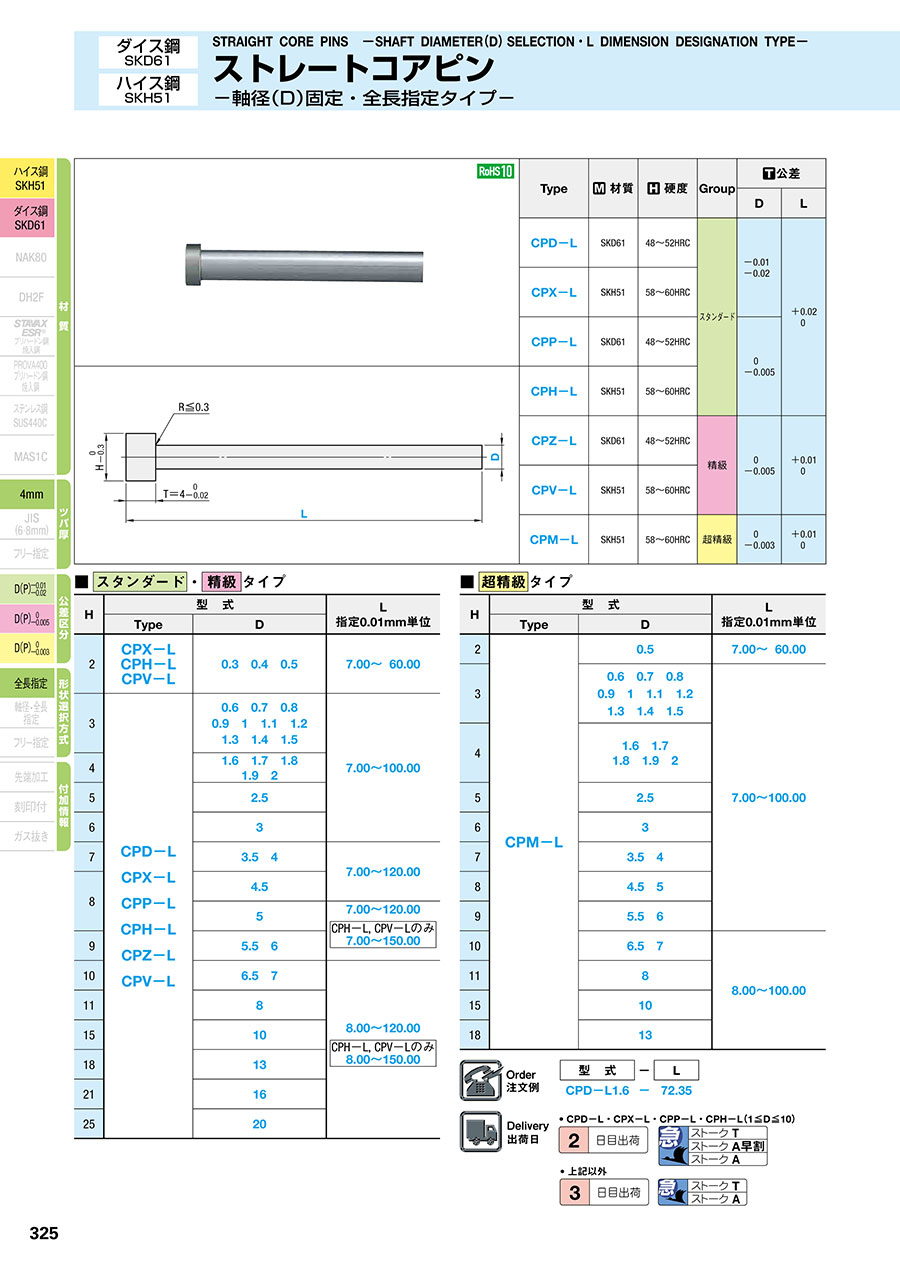

カタログ |P.325

4.3

平均満足度4.3

この商品のレビューをみる（38件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コアピンブランク

通常価格(税別)： 330円 (税込価格：363円)

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートコアピン -軸径(P)指定・全長指定タイプ-

4.6

通常出荷日：2 日目～

軸径（D）固定・全長指定タイプのストレートコアピンとなります。

詳細情報を確認する

形状タイプ
先端形状無し
焼入れ
焼入れ鋼
ツバ厚
4mm(T4)
仕様
軸径(D)固定
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が307型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

Type	材質	硬度	Group	公差
Type	材質	硬度	Group	D	L
CPD-L	SKD61	48～52HRC	スタンダード	-0.01 -0.02	+0.02 0
CPX-L	SKH51	58～60HRC		-0.01 -0.02
CPP-L	SKD61	48～52HRC		0 -0.005
CPH-L	SKH51	58～60HRC		0 -0.005
CPZ-L	SKD61	48～52HRC	精級	0 -0.005	+0.01 0
CPV-L	SKH51	58～60HRC	精級	0 -0.005	+0.01 0
CPM-L	SKH51	58～60HRC	超精級	0 -0.003	+0.01 0

規格表

■スタンダード・精級タイプ

H	型式		L 指定0.01mm単位
H	Type	D	L 指定0.01mm単位
2	CPX-L CPH-L CPV-L	0.3 0.4 0.5	7.00～60.00
3	CPD-L CPX-L CPP-L CPH-L CPZ-L CPV-L	0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5	7.00～100.00
4		1.6 1.7 1.8 1.9 2
5		2.5
6		3
7		3.5 4	7.00～120.00
8		4.5	7.00～120.00
8		5	7.00～120.00 CPH-L, CPV-Lのみ 7.00～150.00
9		5.5 6	7.00～120.00 CPH-L, CPV-Lのみ 7.00～150.00
10		6.5 7	8.00～120.00 CPH-L, CPV-Lのみ 8.00～150.00
11		8
15		10
18		13
21		16
25		20

■超精級タイプ

H	型式		L 指定0.01mm単位
H	Type	D	L 指定0.01mm単位
2	CPM-L	0.5	7.00～60.00
3		0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5	7.00～100.00
4		1.6 1.7 1.8 1.9 2
5		2.5
6		3
7		3.5 4
8		4.5 5
9		5.5 6
10		6.5 7	8.00～100.00
11		8
15		10
18		13

注文例

出荷日

追加工

P.323
P.324

追加工GVCの類似商品「ガス抜きコアピン」 P.347～ 350

型番リスト

表示件数

...

型番

CPD-L0.6-[7-100/0.01]

CPD-L0.7-[7-100/0.01]

CPD-L0.8-[7-100/0.01]

CPD-L0.9-[7-100/0.01]

CPD-L1-[7-100/0.01]

CPD-L1.1-[7-100/0.01]

CPD-L1.2-[7-100/0.01]

CPD-L1.3-[7-100/0.01]

CPD-L1.4-[7-100/0.01]

CPD-L1.5-[7-100/0.01]

CPD-L1.6-[7-100/0.01]

CPD-L1.7-[7-100/0.01]

CPD-L1.8-[7-100/0.01]

CPD-L1.9-[7-100/0.01]

CPD-L2-[7-100/0.01]

CPD-L2.5-[7-100/0.01]

CPD-L3-[7-100/0.01]

CPD-L3.5-[7-120/0.01]

CPD-L4-[7-120/0.01]

CPD-L4.5-[7-120/0.01]

CPD-L5-[7-120/0.01]

CPD-L5.5-[7-120/0.01]

CPD-L6-[7-120/0.01]

CPD-L6.5-[8-120/0.01]

CPH-L0.6-[7-100/0.01]

CPH-L0.7-[7-100/0.01]

CPH-L0.8-[7-100/0.01]

CPH-L0.9-[7-100/0.01]

CPH-L1-[7-100/0.01]

CPH-L1.1-[7-100/0.01]

CPH-L1.2-[7-100/0.01]

CPH-L1.3-[7-100/0.01]

CPH-L1.4-[7-100/0.01]

CPH-L1.5-[7-100/0.01]

CPH-L1.6-[7-100/0.01]

CPH-L1.7-[7-100/0.01]

CPH-L1.8-[7-100/0.01]

CPH-L1.9-[7-100/0.01]

CPH-L2-[7-100/0.01]

CPH-L2.5-[7-100/0.01]

CPH-L3-[7-100/0.01]

CPH-L3.5-[7-120/0.01]

CPH-L4-[7-120/0.01]

CPH-L4.5-[7-120/0.01]

CPH-L5-[7-150/0.01]

CPH-L5.5-[7-150/0.01]

CPH-L6-[7-150/0.01]

CPH-L6.5-[8-150/0.01]

CPH-L7-[8-150/0.01]

CPH-L8-[8-150/0.01]

CPH-L10-[8-150/0.01]

材質

軸径公差

全長公差

D/P（軸径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

SKD61	-0.01/-0.02	+0.02/0	0.6	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	0.7	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	0.8	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	0.9	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.1	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.2	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.3	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.4	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.5	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.6	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.7	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.8	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.9	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	2	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	2.5	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	3	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	3.5	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	4	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	4.5	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	5	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	5.5	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	6	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	6.5	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	7	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	8	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	10	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	13	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	16	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	20	8 ～ 120	10	1個
SKH51	0/-0.005	+0.02/0	0.3	7 ～ 60	10	1個
SKH51	0/-0.005	+0.02/0	0.4	7 ～ 60	10	1個
SKH51	0/-0.005	+0.02/0	0.5	7 ～ 60	10	1個
SKH51	0/-0.005	+0.02/0	0.6	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	0.7	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	0.8	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	0.9	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.1	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.2	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.3	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.4	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.5	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.6	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.7	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.8	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.9	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	2	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	2.5	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	3	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	3.5	7 ～ 120	10	1個
SKH51	0/-0.005	+0.02/0	4	7 ～ 120	10	1個
SKH51	0/-0.005	+0.02/0	4.5	7 ～ 120	10	1個
SKH51	0/-0.005	+0.02/0	5	7 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	5.5	7 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	6	7 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	6.5	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	7	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	8	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	10	8 ～ 150	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

...

基本情報

基本情報

軸径（D）固定・全長指定タイプのストレートコアピンとなります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ガス抜きフィルター付コアピン -ハイス鋼SKH51/全長指定タイプ-
ハイス鋼SKH51・全長指定タイプのガス抜きフィルター付コアピンです。
ミスミ
ガス抜きフィルター付コアピン先端加工用 -ハイス鋼SKH51/全長指定タイプ-
ハイス鋼SKH51・全長指定タイプの先端加工用ガス抜きフィルター付コアピンです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートコアピン -軸径(D)固定・全長指定タイプ-のレビュー

4.3平均満足度：4.338件のレビュー

星5
47%
星4
42%
星3
8%
星2
3%
星1
0%

高評価レビュー

金型に使用

満足度：5.02023/06/29

金型のガス抜き部のピンに使用。緊急修理時の短納期での発送に大変助かります。

1人が参考にしています。

金型に使用

満足度：5.02023/06/29

金型のガス抜き部のピンに使用。緊急修理時の短納期での発送に大変助かります。

1人が参考にしています。

金型部品として

満足度：5.02023/06/10

機能的に問題無く、安価なのが魅力です。また利用させてもらいます。

1人が参考にしています。

金型部品

満足度：5.02020/09/30

材質・公差共に幅広く、重宝しています納期も早いのも使い勝手が非常に良いです

1人が参考にしています。

ピン

満足度：4.02019/02/09

いつもお世話になっております。ツバが４ミリ　６ミリしかなくもう少し大きめの具体的には１０ミリとかそれ前後のもほし...もっと読む

1人が参考にしています。

小径ワークの引込式治具の案内

満足度：4.02018/06/01

Φ1.5と径が小さくて、内作が難しいと思っていたが、ほぼ満足できる(2mmカットした)ものがあった為、低コストで治具が製...もっと読む

1人が参考にしています。

38件全て見る

よくあるご質問（FAQ）

Qストレートコアピンはツバ部まで同じ硬度でしょうか？

コアピンは総焼入れ品のため、ツバ部も同じ硬度（58-60HRC）です。※一部ダイカスト用コアピンのL寸が100を超えるものは例外があります。
