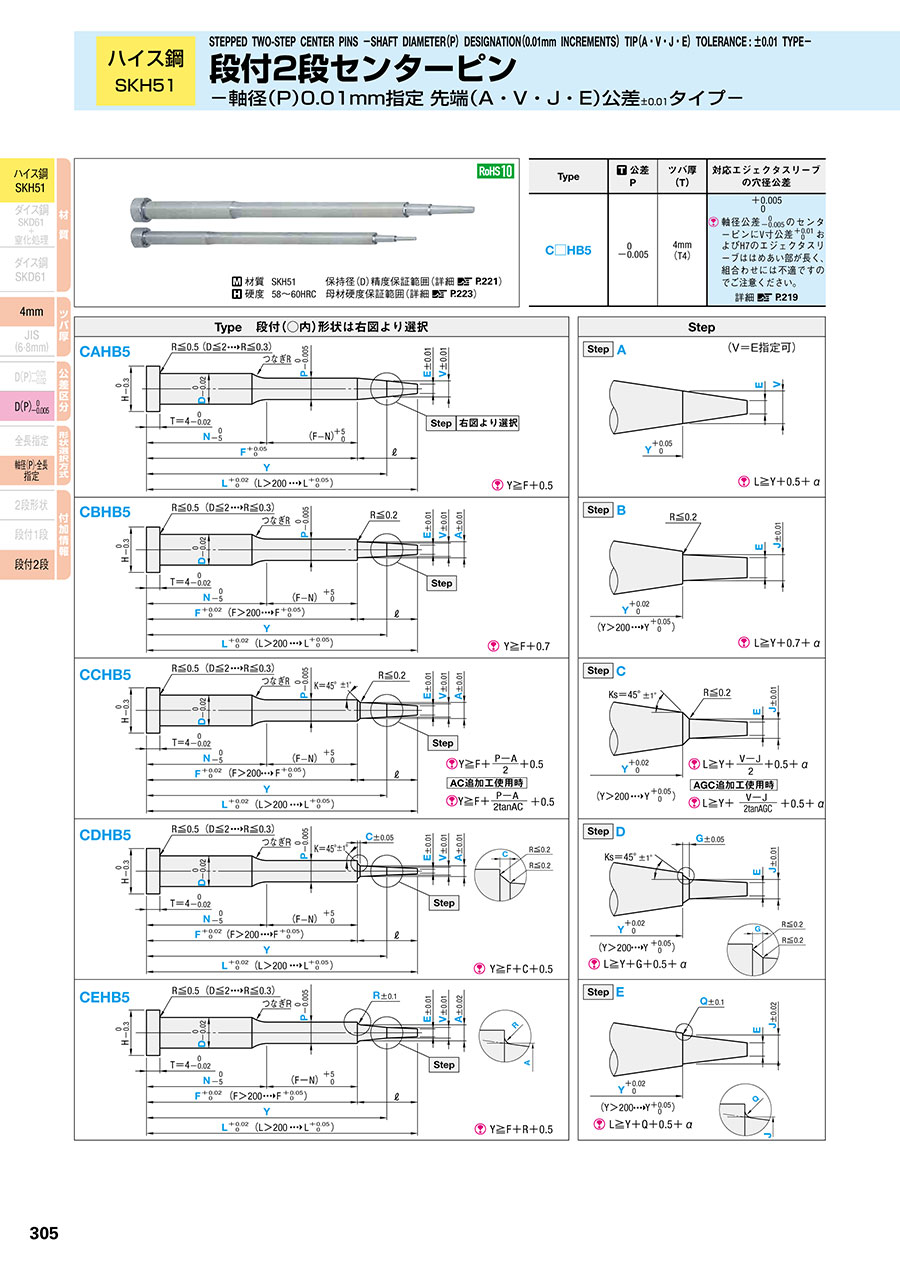

段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-

PDFP.393

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51     保持径(D)精度保証範囲(詳細 こちら
硬度 58~60HRC  母材硬度保証範囲(詳細 こちら

Type

公差
P

ツバ厚
(T)
対応エジェクタスリーブ
の穴径公差
C□HB50
-0.005
4mm
(T4)
+0.005
0
詳細 こちら

Type 段付(○内)形状は下図より選択 Step
CAHB5
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
Y≧F+0.5
A
(V=E指定可)
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
L≧Y+0.5+α
CBHB5
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
Y≧F+0.7
B
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
L≧Y+0.7+α
CCHB5
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
Y≧F++0.5

ℓ≧F++0.5
C
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
L≧Y++0.5+α
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
L≧Y++0.5+α
CDHB5
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
Y≧F+C+0.5
D
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
L≧Y+G+0.5+α
CEHB5
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
Y≧F+R+0.5
E
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
L≧Y+Q+0.5+α
型番
CAHB5A1.5-[70-200/0.01]-P[1-1.49/0.01]-F[55-199/0.01]-Y[55.5-199.5/0.01]-V[0.5-1.48/0.01]-E[0.5-1.47/0.01]-N[25-169/0.1]
CAHB5A2-[70-250/0.01]-P[1.5-1.99/0.01]-F[5.5-249.5/0.01]-Y[55.5-249/0.01]-V[0.7-1.98/0.01]-E[0.7-1.98/0.01]-N[25-220/0.01]
CAHB5A2.5-[70-250/0.01]-P[1.5-2.49/0.01]-F[55-249.5/0.01]-Y[55.5-249/0.01]-V[0.7-2.48/0.01]-E[0.7-2.48/0.01]-N[25-220/0.1]
CAHB5A3-[100-300/0.01]-P[2-2.99/0.01]-F[5.5-299.5/0.01]-Y[55.5-299/0.01]-V[1-2.98/0.01]-E[1-2.98/0.01]-N[25-270/0.1]
CAHB5A3.5-[100-300/0.01]-P[2.5-3.49/0.01]-F[5.5-299.9/0.01]-Y[55.5-299/0.01]-V[1-3.48/0.01]-E[1-3.48/0.01]-N[25-270/0.1]
CAHB5A4-[100-300/0.01]-P[3-3.99/0.01]-F[5.5-299.5/0.01]-Y[55.5-299/0.01]-V[1-3.98/0.01]-E[1-3.98/0.01]-N[25-270/0.1]
CAHB5A4.5-[100-300/0.01]-P[3.5-4.49/0.01]-F[5.5-299.9/0.01]-Y[55.5-299/0.01]-V[1.5-4.48/0.01]-E[1.5-4.48/0.01]-N[25-270/0.1]
CAHB5A5-[100-350/0.01]-P[4-4.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[1.5-4.98/0.01]-E[1.5-4.98/0.01]-N[25-320/0.1]
CAHB5A5.5-[100-350/0.01]-P[5-5.49/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[1.5-5.48/0.01]-E[1.5-5.48/0.01]-N[25-320/0.1]
CAHB5A6-[100-350/0.01]-P[5.5-5.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-5.98/0.01]-E[2-5.98/0.01]-N[25-320/0.1]
CAHB5A6.5-[100-350/0.01]-P[6-6.49/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-6.48/0.01]-E[2-6.48/0.01]-N[25-320/0.1]
CAHB5A7-[100-350/0.01]-P[6.5-6.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-6.98/0.01]-E[2-6.98/0.01]-N[25-320/0.1]
CAHB5A8-[100-350/0.01]-P[7-7.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-7.98/0.01]-E[2-7.98/0.01]-N[25-320/0.01]
CAHB5A9-[100-350/0.01]-P[8-8.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-8.98/0.01]-E[2-8.98/0.01]-N[25-320/0.1]
CAHB5A10-[100-350/0.01]-P[9-9.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-9.98/0.01]-E[2-9.98/0.01]-N[25-320/0.1]
CAHB5A12-[100-350/0.01]-P[10-11.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2.5-11.98/0.01]-E[2.5-11.98/0.01]-N[25-320/0.1]
CAHB5B1.5-[70-200/0.01]-P[1-1.49/0.01]-F[55-198.6/0.01]-Y[55.7-199.7/0.01]-A[0.51-1.48/0.01]-V[0.51-1.48/0.01]-J[0.5-1.47/0.01]-E[0.5-1.47/0.01]-N[25-168.6/0.1]
CAHB5B2-[70-250/0.01]-P[1.5-1.99/0.01]-F[55-249.5/0.01]-Y[55.5-249/0.01]-V[0.7-1.98/0.01]-J[0.7-1.98/0.01]-E[0.7-1.98/0.01]-N[25-220/0.1]
CAHB5B2.5-[70-250/0.01]-P[1.5-2.49/0.01]-F[55-249.5/0.01]-Y[55.5-249/0.01]-V[0.7-2.48/0.01]-J[0.7-2.48/0.01]-E[0.7-2.48/0.01]-N[25-220/0.1]
CAHB5B3-[100-300/0.01]-P[2-2.99/0.01]-F[55-299.5/0.01]-Y[55.5-299/0.01]-V[1-2.98/0.01]-J[1-2.98/0.01]-E[1-2.98/0.01]-N[25-270/0.1]
CAHB5B3.5-[100-300/0.01]-P[2.5-3.49/0.01]-F[55-299.9/0.01]-Y[55.5-299/0.01]-V[1-3.48/0.01]-J[1-3.48/0.01]-E[1-3.48/0.01]-N[25-270/0.1]
CAHB5B4-[100-300/0.01]-P[3-3.99/0.01]-F[55-299.5/0.01]-Y[55.5-299/0.01]-V[1-3.98/0.01]-J[1-3.98/0.01]-E[1-3.98/0.01]-N[25-270/0.1]
CAHB5B4.5-[100-300/0.01]-P[3.5-4.49/0.01]-F[55-299.9/0.01]-Y[55.5-299/0.01]-V[1.5-4.48/0.01]-J[1.5-4.48/0.01]-E[1.5-4.48/0.01]-N[25-270/0.1]
CAHB5B5-[100-350/0.01]-P[4-4.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[1.5-4.98/0.01]-J[1.5-4.98/0.01]-E[1.5-4.98/0.01]-N[25-320/0.1]
CAHB5B5.5-[100-350/0.01]-P[5-5.49/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[1.5-5.48/0.01]-J[1.5-5.48/0.01]-E[1.5-5.48/0.01]-N[25-320/0.1]
CAHB5B6-[100-350/0.01]-P[5.5-5.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-5.98/0.01]-J[2-5.98/0.01]-E[2-5.98/0.01]-N[25-320/0.1]
CAHB5B6.5-[100-350/0.01]-P[6-6.49/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-6.48/0.01]-J[2-6.48/0.01]-E[2-6.48/0.01]-N[25-320/0.1]
CAHB5B7-[100-350/0.01]-P[6.5-6.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-6.98/0.01]-J[2-6.98/0.01]-E[2-6.98/0.01]-N[25-320/0.1]
CAHB5B8-[100-350/0.01]-P[7-7.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-7.98/0.01]-J[2-7.98/0.01]-E[2-7.98/0.01]-N[25-320/0.1]
CAHB5B9-[100-350/0.01]-P[8-8.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-8.98/0.01]-J[2-8.98/0.01]-E[2-8.98/0.01]-N[25-320/0.1]
CAHB5B10-[100-350/0.01]-P[9-9.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-9.98/0.01]-J[2-9.98/0.01]-E[2-9.98/0.01]-N[25-320/0.1]
CAHB5B12-[100-350/0.01]-P[10-11.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2.5-11.98/0.01]-J[2.5-11.98/0.01]-E[2.5-11.98/0.01]-N[25-320/0.1]
CAHB5C1.5-[70-200/0.01]-P[1-1.49/0.01]-F[55-199/0.01]-Y[55.5-199.5/0.01]-A[0.51-1.48/0.01]-V[0.51-1.48/0.01]-J[0.5-1.47/0.01]-E[0.5-1.47/0.01]-N[25-169/0.1]
CAHB5C2-[70-250/0.01]-P[1.5-1.99/0.01]-F[55-249.5/0.01]-Y[55.5-249/0.01]-V[0.7-1.98/0.01]-J[0.7-1.98/0.01]-E[0.7-1.98/0.01]-N[25-220/0.1]
CAHB5C2.5-[70-250/0.01]-P[1.5-2.49/0.01]-F[55-249.5/0.01]-Y[55.5-249/0.01]-V[0.7-2.48/0.01]-J[0.7-2.48/0.01]-E[0.7-2.48/0.01]-N[25-220/0.1]
CAHB5C3-[100-300/0.01]-P[2-2.99/0.01]-F[55-299.5/0.01]-Y[55.5-299/0.01]-V[1-2.98/0.01]-J[1-2.98/0.01]-E[1-2.98/0.01]-N[25-270/0.1]
CAHB5C3.5-[100-300/0.01]-P[2.5-3.49/0.01]-F[55-299.9/0.01]-Y[55.5-299/0.01]-V[1-3.48/0.01]-J[1-3.48/0.01]-E[1-3.48/0.01]-N[25-270/0.1]
CAHB5C4-[100-300/0.01]-P[3-3.99/0.01]-F[55-299.5/0.01]-Y[55.5-299/0.01]-V[1-3.98/0.01]-J[1-3.98/0.01]-E[1-3.98/0.01]-N[25-270/0.1]
CAHB5C4.5-[100-300/0.01]-P[3.5-4.49/0.01]-F[55-299.5/0.01]-Y[55.5-299/0.01]-V[1.5-4.48/0.01]-J[1.5-4.48/0.01]-E[1.5-4.48/0.01]-N[25-270/0.1]
CAHB5C5-[100-350/0.01]-P[4-4.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[1.5-4.98/0.01]-J[1.5-4.98/0.01]-E[1.5-4.98/0.01]-N[25-320/0.01]
CAHB5C5.5-[100-350/0.01]-P[5-5.49/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[1.5-5.48/0.01]-J[1.5-5.48/0.01]-E[1.5-5.48/0.01]-N[25-320/0.1]
CAHB5C6-[100-350/0.01]-P[5.5-5.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-5.98/0.01]-J[2-5.98/0.01]-E[2-5.98/0.01]-N[25-320/0.1]
CAHB5C6.5-[100-350/0.01]-P[6-6.49/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-6.48/0.01]-J[2-6.48/0.01]-E[2-6.48/0.01]-N[25-320/0.1]
CAHB5C7-[100-350/0.01]-P[6.5-6.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-6.98/0.01]-J[2-6.98/0.01]-E[2-6.98/0.01]-N[25-320/0.1]
CAHB5C8-[100-350/0.01]-P[7-7.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-7.98/0.01]-J[2-7.98/0.01]-E[2-7.98/0.01]-N[25-320/0.1]
CAHB5C9-[100-350/0.01]-P[8-8.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-8.98/0.01]-J[2-8.98/0.01]-E[2-8.98/0.01]-N[25-320/0.1]
CAHB5C10-[100-350/0.01]-P[9-9.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-9.98/0.01]-J[2-9.98/0.01]-E[2-9.98/0.01]-N[25-320/0.1]
CAHB5C12-[100-350/0.01]-P[10-11.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2.5-11.98/0.01]-J[2.5-11.98/0.01]-E[2.5-11.98/0.01]-N[25-320/0.1]
CAHB5D1.5-[70-200/0.01]-P[1-1.49/0.01]-F[55-199/0.01]-Y[55.5-199.5/0.01]-A[0.51-1.48/0.01]-V[0.51-1.48/0.01]-J[0.5-1.47/0.01]-E[0.5-1.47/0.01]-G[0.1-0.5/0.1]-N[25-169/0.1]
CAHB5D2-[70-250/0.01]-P[1.5-1.99/0.01]-F[55-249.5/0.01]-Y[55.5-249/0.01]-V[0.7-1.98/0.01]-J[0.7-1.98/0.01]-E[0.7-1.98/0.01]-G[0.1-0.5/0.1]-N[25-220/0.1]
CAHB5D2.5-[70-250/0.01]-P[1.5-2.49/0.01]-F[55-249.5/0.01]-Y[55.5-249/0.01]-V[0.7-2.48/0.01]-J[0.7-2.48/0.01]-E[0.7-2.48/0.01]-G[0.1-0.5/0.1]-N[25-220/0.1]
CAHB5D3-[100-300/0.01]-P[2-2.99/0.01]-F[55-299.5/0.01]-Y[55.5-299/0.01]-V[1-2.98/0.01]-J[1-2.98/0.01]-E[1-2.98/0.01]-G[0.1-0.5/0.1]-N[25-270/0.1]
CAHB5D3.5-[100-300/0.01]-P[2.5-3.49/0.01]-F[55-299.9/0.01]-Y[55.5-299/0.01]-V[1-3.48/0.01]-J[1-3.48/0.01]-E[1-3.48/0.01]-G[0.1-0.5/0.1]-N[25-270/0.1]
CAHB5D4-[100-300/0.01]-P[3-3.99/0.01]-F[55-299.5/0.01]-Y[55.5-299/0.01]-V[1-3.98/0.01]-J[1-3.98/0.01]-E[1-3.98/0.01]-G[0.1-0.5/0.1]-N[25-270/0.1]
CAHB5D4.5-[100-300/0.01]-P[3.5-4.49/0.01]-F[55-299.5/0.01]-Y[55.5-299/0.01]-V[1.5-4.48/0.01]-J[1.5-4.48/0.01]-E[1.5-4.48/0.01]-G[0.1-0.5/0.1]-N[25-270/0.1]
CAHB5D5-[100-350/0.01]-P[4-4.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[1.5-4.98/0.01]-J[1.5-4.98/0.01]-E[1.5-4.98/0.01]-G[0.1-0.5/0.1]-N[25-320/0.1]
CAHB5D5.5-[100-350/0.01]-P[5-5.49/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[1.5-5.48/0.01]-J[1.5-5.48/0.01]-E[1.5-5.48/0.01]-G[0.1-0.5/0.1]-N[25-320/0.1]
CAHB5D6-[100-350/0.01]-P[5.5-5.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-5.98/0.01]-J[2-5.98/0.01]-E[2-5.98/0.01]-G[0.1-0.5/0.1]-N[25-320/0.1]
CAHB5D6.5-[100-350/0.01]-P[6-6.49/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-6.48/0.01]-J[2-6.48/0.01]-E[2-6.48/0.01]-G[0.1-0.5/0.1]-N[25-320/0.1]
CAHB5D7-[100-350/0.01]-P[6.5-6.99/0.01]-F[55-349.5/0.01]-Y[55.5-349/0.01]-V[2-6.98/0.01]-J[2-6.98/0.01]-E[2-6.98/0.01]-G[0.1-0.5/0.1]-N[25-320/0.1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSD/P(軸径)
(mm)
Step(段部形状) D(段付根元径)
(mm)
2段目形状 A(形状部)
(mm)
C(形状部)
(mm)
E(形状部先端径)
(mm)
F(軸径長さ)
(mm)
G(形状部先端C面取り幅)
(mm)
J(形状部)
(mm)
L(全長)
(mm)
Q(形状部先端R面取り)
(mm)
R(形状部)
(mm)
V(形状部先端径)
(mm)
N
(mm)
Y
(mm)

-

1個 3日目 対応1 ~ 1.49A1.5A--0.5 ~ 1.4755 ~ 199--70 ~ 200--0.5 ~ 1.4825 ~ 16955.5 ~ 199.5

-

1個 3日目 対応1.5 ~ 1.99A2A--0.7 ~ 1.985.5 ~ 249.5--70 ~ 250--0.7 ~ 1.9825 ~ 22055.5 ~ 249

-

1個 3日目 対応1.5 ~ 2.49A2.5A--0.7 ~ 2.4855 ~ 249.5--70 ~ 250--0.7 ~ 2.4825 ~ 22055.5 ~ 249

-

1個 3日目 対応2 ~ 2.99A3A--1 ~ 2.985.5 ~ 299.5--100 ~ 300--1 ~ 2.9825 ~ 27055.5 ~ 299

-

1個 3日目 対応2.5 ~ 3.49A3.5A--1 ~ 3.485.5 ~ 299.9--100 ~ 300--1 ~ 3.4825 ~ 27055.5 ~ 299

-

1個 3日目 対応3 ~ 3.99A4A--1 ~ 3.985.5 ~ 299.5--100 ~ 300--1 ~ 3.9825 ~ 27055.5 ~ 299

-

1個 3日目 対応3.5 ~ 4.49A4.5A--1.5 ~ 4.485.5 ~ 299.9--100 ~ 300--1.5 ~ 4.4825 ~ 27055.5 ~ 299

-

1個 3日目 対応4 ~ 4.99A5A--1.5 ~ 4.9855 ~ 349.5--100 ~ 350--1.5 ~ 4.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応5 ~ 5.49A5.5A--1.5 ~ 5.4855 ~ 349.5--100 ~ 350--1.5 ~ 5.4825 ~ 32055.5 ~ 349

-

1個 3日目 対応5.5 ~ 5.99A6A--2 ~ 5.9855 ~ 349.5--100 ~ 350--2 ~ 5.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応6 ~ 6.49A6.5A--2 ~ 6.4855 ~ 349.5--100 ~ 350--2 ~ 6.4825 ~ 32055.5 ~ 349

-

1個 3日目 対応6.5 ~ 6.99A7A--2 ~ 6.9855 ~ 349.5--100 ~ 350--2 ~ 6.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応7 ~ 7.99A8A--2 ~ 7.9855 ~ 349.5--100 ~ 350--2 ~ 7.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応8 ~ 8.99A9A--2 ~ 8.9855 ~ 349.5--100 ~ 350--2 ~ 8.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応9 ~ 9.99A10A--2 ~ 9.9855 ~ 349.5--100 ~ 350--2 ~ 9.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応10 ~ 11.99A12A--2.5 ~ 11.9855 ~ 349.5--100 ~ 350--2.5 ~ 11.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応1 ~ 1.49A1.5B0.51 ~ 1.48-0.5 ~ 1.4755 ~ 198.6-0.5 ~ 1.4770 ~ 200--0.51 ~ 1.4825 ~ 168.655.7 ~ 199.7

-

1個 3日目 対応1.5 ~ 1.99A2B--0.7 ~ 1.9855 ~ 249.5-0.7 ~ 1.9870 ~ 250--0.7 ~ 1.9825 ~ 22055.5 ~ 249

-

1個 3日目 対応1.5 ~ 2.49A2.5B--0.7 ~ 2.4855 ~ 249.5-0.7 ~ 2.4870 ~ 250--0.7 ~ 2.4825 ~ 22055.5 ~ 249

-

1個 3日目 対応2 ~ 2.99A3B--1 ~ 2.9855 ~ 299.5-1 ~ 2.98100 ~ 300--1 ~ 2.9825 ~ 27055.5 ~ 299

-

1個 3日目 対応2.5 ~ 3.49A3.5B--1 ~ 3.4855 ~ 299.9-1 ~ 3.48100 ~ 300--1 ~ 3.4825 ~ 27055.5 ~ 299

-

1個 3日目 対応3 ~ 3.99A4B--1 ~ 3.9855 ~ 299.5-1 ~ 3.98100 ~ 300--1 ~ 3.9825 ~ 27055.5 ~ 299

-

1個 3日目 対応3.5 ~ 4.49A4.5B--1.5 ~ 4.4855 ~ 299.9-1.5 ~ 4.48100 ~ 300--1.5 ~ 4.4825 ~ 27055.5 ~ 299

-

1個 3日目 対応4 ~ 4.99A5B--1.5 ~ 4.9855 ~ 349.5-1.5 ~ 4.98100 ~ 350--1.5 ~ 4.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応5 ~ 5.49A5.5B--1.5 ~ 5.4855 ~ 349.5-1.5 ~ 5.48100 ~ 350--1.5 ~ 5.4825 ~ 32055.5 ~ 349

-

1個 3日目 対応5.5 ~ 5.99A6B--2 ~ 5.9855 ~ 349.5-2 ~ 5.98100 ~ 350--2 ~ 5.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応6 ~ 6.49A6.5B--2 ~ 6.4855 ~ 349.5-2 ~ 6.48100 ~ 350--2 ~ 6.4825 ~ 32055.5 ~ 349

-

1個 3日目 対応6.5 ~ 6.99A7B--2 ~ 6.9855 ~ 349.5-2 ~ 6.98100 ~ 350--2 ~ 6.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応7 ~ 7.99A8B--2 ~ 7.9855 ~ 349.5-2 ~ 7.98100 ~ 350--2 ~ 7.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応8 ~ 8.99A9B--2 ~ 8.9855 ~ 349.5-2 ~ 8.98100 ~ 350--2 ~ 8.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応9 ~ 9.99A10B--2 ~ 9.9855 ~ 349.5-2 ~ 9.98100 ~ 350--2 ~ 9.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応10 ~ 11.99A12B--2.5 ~ 11.9855 ~ 349.5-2.5 ~ 11.98100 ~ 350--2.5 ~ 11.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応1 ~ 1.49A1.5C0.51 ~ 1.48-0.5 ~ 1.4755 ~ 199-0.5 ~ 1.4770 ~ 200--0.51 ~ 1.4825 ~ 16955.5 ~ 199.5

-

1個 3日目 対応1.5 ~ 1.99A2C--0.7 ~ 1.9855 ~ 249.5-0.7 ~ 1.9870 ~ 250--0.7 ~ 1.9825 ~ 22055.5 ~ 249

-

1個 3日目 対応1.5 ~ 2.49A2.5C--0.7 ~ 2.4855 ~ 249.5-0.7 ~ 2.4870 ~ 250--0.7 ~ 2.4825 ~ 22055.5 ~ 249

-

1個 3日目 対応2 ~ 2.99A3C--1 ~ 2.9855 ~ 299.5-1 ~ 2.98100 ~ 300--1 ~ 2.9825 ~ 27055.5 ~ 299

-

1個 3日目 対応2.5 ~ 3.49A3.5C--1 ~ 3.4855 ~ 299.9-1 ~ 3.48100 ~ 300--1 ~ 3.4825 ~ 27055.5 ~ 299

-

1個 3日目 対応3 ~ 3.99A4C--1 ~ 3.9855 ~ 299.5-1 ~ 3.98100 ~ 300--1 ~ 3.9825 ~ 27055.5 ~ 299

-

1個 3日目 対応3.5 ~ 4.49A4.5C--1.5 ~ 4.4855 ~ 299.5-1.5 ~ 4.48100 ~ 300--1.5 ~ 4.4825 ~ 27055.5 ~ 299

-

1個 3日目 対応4 ~ 4.99A5C--1.5 ~ 4.9855 ~ 349.5-1.5 ~ 4.98100 ~ 350--1.5 ~ 4.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応5 ~ 5.49A5.5C--1.5 ~ 5.4855 ~ 349.5-1.5 ~ 5.48100 ~ 350--1.5 ~ 5.4825 ~ 32055.5 ~ 349

-

1個 3日目 対応5.5 ~ 5.99A6C--2 ~ 5.9855 ~ 349.5-2 ~ 5.98100 ~ 350--2 ~ 5.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応6 ~ 6.49A6.5C--2 ~ 6.4855 ~ 349.5-2 ~ 6.48100 ~ 350--2 ~ 6.4825 ~ 32055.5 ~ 349

-

1個 3日目 対応6.5 ~ 6.99A7C--2 ~ 6.9855 ~ 349.5-2 ~ 6.98100 ~ 350--2 ~ 6.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応7 ~ 7.99A8C--2 ~ 7.9855 ~ 349.5-2 ~ 7.98100 ~ 350--2 ~ 7.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応8 ~ 8.99A9C--2 ~ 8.9855 ~ 349.5-2 ~ 8.98100 ~ 350--2 ~ 8.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応9 ~ 9.99A10C--2 ~ 9.9855 ~ 349.5-2 ~ 9.98100 ~ 350--2 ~ 9.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応10 ~ 11.99A12C--2.5 ~ 11.9855 ~ 349.5-2.5 ~ 11.98100 ~ 350--2.5 ~ 11.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応1 ~ 1.49A1.5D0.51 ~ 1.48-0.5 ~ 1.4755 ~ 1990.1 ~ 0.50.5 ~ 1.4770 ~ 200--0.51 ~ 1.4825 ~ 16955.5 ~ 199.5

-

1個 3日目 対応1.5 ~ 1.99A2D--0.7 ~ 1.9855 ~ 249.50.1 ~ 0.50.7 ~ 1.9870 ~ 250--0.7 ~ 1.9825 ~ 22055.5 ~ 249

-

1個 3日目 対応1.5 ~ 2.49A2.5D--0.7 ~ 2.4855 ~ 249.50.1 ~ 0.50.7 ~ 2.4870 ~ 250--0.7 ~ 2.4825 ~ 22055.5 ~ 249

-

1個 3日目 対応2 ~ 2.99A3D--1 ~ 2.9855 ~ 299.50.1 ~ 0.51 ~ 2.98100 ~ 300--1 ~ 2.9825 ~ 27055.5 ~ 299

-

1個 3日目 対応2.5 ~ 3.49A3.5D--1 ~ 3.4855 ~ 299.90.1 ~ 0.51 ~ 3.48100 ~ 300--1 ~ 3.4825 ~ 27055.5 ~ 299

-

1個 3日目 対応3 ~ 3.99A4D--1 ~ 3.9855 ~ 299.50.1 ~ 0.51 ~ 3.98100 ~ 300--1 ~ 3.9825 ~ 27055.5 ~ 299

-

1個 3日目 対応3.5 ~ 4.49A4.5D--1.5 ~ 4.4855 ~ 299.50.1 ~ 0.51.5 ~ 4.48100 ~ 300--1.5 ~ 4.4825 ~ 27055.5 ~ 299

-

1個 3日目 対応4 ~ 4.99A5D--1.5 ~ 4.9855 ~ 349.50.1 ~ 0.51.5 ~ 4.98100 ~ 350--1.5 ~ 4.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応5 ~ 5.49A5.5D--1.5 ~ 5.4855 ~ 349.50.1 ~ 0.51.5 ~ 5.48100 ~ 350--1.5 ~ 5.4825 ~ 32055.5 ~ 349

-

1個 3日目 対応5.5 ~ 5.99A6D--2 ~ 5.9855 ~ 349.50.1 ~ 0.52 ~ 5.98100 ~ 350--2 ~ 5.9825 ~ 32055.5 ~ 349

-

1個 3日目 対応6 ~ 6.49A6.5D--2 ~ 6.4855 ~ 349.50.1 ~ 0.52 ~ 6.48100 ~ 350--2 ~ 6.4825 ~ 32055.5 ~ 349

-

1個 3日目 対応6.5 ~ 6.99A7D--2 ~ 6.9855 ~ 349.50.1 ~ 0.52 ~ 6.98100 ~ 350--2 ~ 6.9825 ~ 32055.5 ~ 349

Loading...

規格表

段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
・規格表
H 型 式 指定0.01mm単位 指定0.1mm単位 ℓmax.
Type Step D L P F Y A V J Emin. C・R G・Q N
3 CAHB5

CBHB5

CCHB5

CDHB5

CEHB5
A

B

C

D

E
1.5 70.00~200.00 1.00~ 1.49 F≧55.00 規格図の加工限界参照

段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
P>A
and
A≧V

段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
A≧V
and
V>J

段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
V>J
and
J≧E

段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
0.50 CDHB5
の場合
0.1≦C≦1.5
and
C<
CEHB5の
場合
R≧0.3
and
R≦
Dのみ
0.1≦G≦0.5
and
G<

Eのみ
Q≧0.3
and
Q≦
N≧25.0
and
(F-N)≧30
and
(F-N)≦200
20
4 2 70.00~250.00 1.50~ 1.99 0.70 25
5 2.5 1.50~ 2.49 30
6 3 100.00~300.00 2.00~ 2.99 1.00 35
7 3.5 2.50~ 3.49 40
4 3.00~ 3.99 45
8 4.5 3.50~ 4.49 1.50 50
5 100.00~350.00 4.00~ 4.99
9 5.5 5.00~ 5.49
6 5.50~ 5.99 2.00
10 6.5 6.00~ 6.49
7 6.50~ 6.99
11 8 7.00~ 7.99
14 9 8.00~ 8.99
15 10 9.00~ 9.99
17 12 10.00~11.99 2.50
CEHB5はD≧1.5(P≧1.10)~


D ¥基準単価 1~4本
L70.00~200.00 L200.01~300.00 L300.01~350.00
CAHB5□ CBHB5□ CCHB5□ CDHB5□ CEHB5□ CAHB5□ CBHB5□ CCHB5□ CDHB5□ CEHB5□ CAHB5□ CBHB5□ CCHB5□ CDHB5□ CEHB5□
1.5 3,400 3,530 3,850 4,040 4,640
2 3,480 3,610 3,930 4,120 4,720 3,560 3,690 4,010 4,220 6,490
2.5 3,570 3,970 4,280 4,480 5,070 3,630 4,010 4,350 4,540 5,110
3 3,730 3,970 4,450 4,480 5,070 4,020 4,280 4,700 4,870 5,490
3.5 3,860 4,060 4,500 4,580 5,140 4,160 4,380 4,730 4,950 5,550
4 4,050 4,440 5,010 4,640 5,360 4,340 4,740 5,250 5,000 5,680
4.5 4,260 4,830 5,550 4,720 5,580 4,500 5,080 5,790 5,080 5,800
5 4,280 4,870 5,580 4,860 5,600 4,700 5,260 5,960 5,250 5,980 4,820 5,370 6,080 5,630 6,080
5.5 4,360 4,940 5,650 4,990 5,720 4,820 5,370 6,070 5,360 6,080 4,930 5,490 6,190 5,720 6,200
6 4,420 5,000 5,720 5,120 5,730 4,830 5,410 6,100 5,470 6,100 4,960 5,540 6,210 5,800 6,200
6.5 5,020 5,600 6,280 5,590 6,280 5,500 6,070 6,750 6,040 6,730 5,630 6,200 6,880 6,190 6,850
7 5,020 5,600 6,280 5,590 6,280 5,500 6,070 6,750 6,040 6,730 5,630 6,200 6,880 6,190 6,850
8 5,170 5,720 6,410 5,720 6,410 5,810 6,160 6,820 6,120 6,810 5,950 6,280 6,950 6,260 6,930
9 5,780 6,330 7,000 6,280 6,980 6,340 6,980 7,530 6,820 7,500 6,460 7,490 7,660 6,970 7,620
10 5,860 6,410 7,070 6,360 7,060 6,440 7,040 7,640 6,920 7,600 6,630 8,240 7,820 7,070 7,780
12 6,910 7,430 8,080 7,610 8,140 7,820 8,310 8,960 8,010 8,870 8,010 8,490 9,140 8,230 9,080

■数量スライド価格
数 量 1~4 5~12 13~19 20~50 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期


500円/1本
同一サイズ3本以上は一律1,350円

追加工

追加工価格も数量スライド適用 こちら
段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKH51 表面処理 なし ツバ厚 4mm(T4)
軸径公差 0/-0.005 形状 段付2段 対応スリーブ穴径公差 +0.005/0
冷却穴の有無 A/V(先端公差) ±0.01

段付2段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
