精級段付1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-

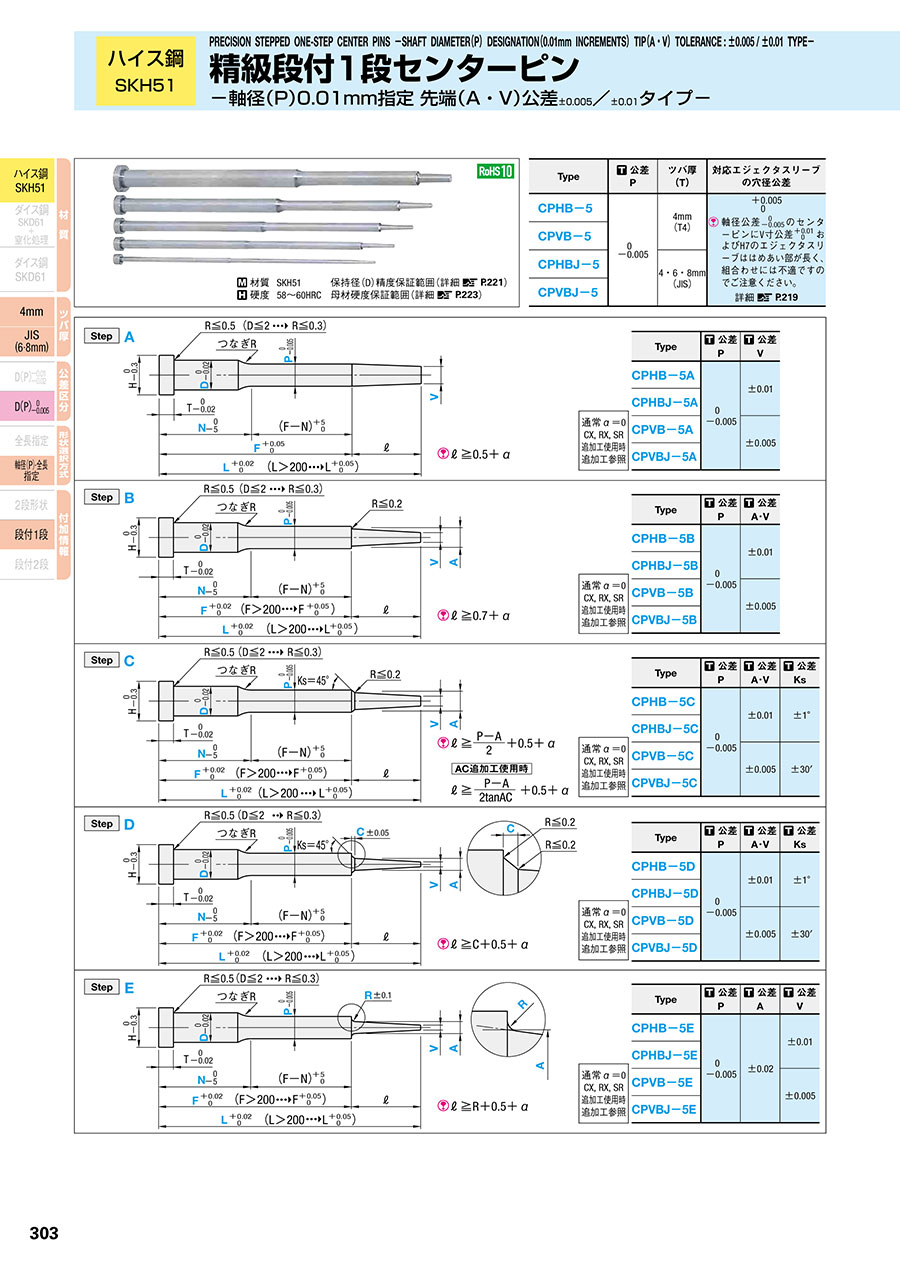

PDFP.389

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51     保持径(D)精度保証範囲(詳細 こちら
硬度 58~60HRC  母材硬度保証範囲(詳細 こちら

Type 公差P ツバ厚
(T)
対応エジェクタスリーブ
の穴径公差
CPHB-5 0
-0.005
4mm
(T4)
+0.005
0
詳細 こちら
CPVB-5
CPHBJ-5 4・6・8mm
(JIS)
CPVBJ-5

段付1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像

型番
CPHB-5A1-[70-200/0.01]-P[0.8-0.99/0.01]-F[55-149.5/0.01]-V[0.5-0.99/0.01]-N[25-119.9/0.1]
CPHB-5A1.5-[70-250/0.01]-P[1-1.49/0.01]-F[55-249.5/0.01]-N[25-169.5/0.1]-V[0.5-1.48/0.01]
CPHB-5A2-[70-250/0.01]-P[1.5-1.99/0.01]-F[55-249.5/0.01]-N[25-219.5/0.1]-V[0.7-1.98/0.01]
CPHB-5A2.5-[70-250/0.01]-P[1.5-2.49/0.01]-F[55-249.5/0.01]-N[25-219.5/0.1]-V[0.7-2.48/0.01]
CPHB-5A3-[70-300/0.01]-P[2-2.99/0.01]-F[55-299.5/0.01]-N[25-269.5/0.1]-V[1-2.99/0.01]
CPHB-5A3.5-[70-300/0.01]-P[2.5-3.49/0.01]-F[55-299.5/0.01]-N[25-269.5/0.1]-V[1-3.48/0.01]
CPHB-5A4-[70-300/0.01]-P[3-3.99/0.01]-F[55-299.5/0.01]-N[25-269.5/0.1]-V[1-3.98/0.01]
CPHB-5A4.5-[70-300/0.01]-P[3.5-4.49/0.01]-F[55-299.5/0.01]-N[25-259.5/0.1]-V[1.5-4.48/0.01]
CPHB-5A5-[70-350/0.01]-P[4-4.99/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[1.5-4.98/0.01]
CPHB-5A5.5-[70-350/0.01]-P[5-5.49/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[2-5.48/0.01]
CPHB-5A6-[70-350/0.01]-P[5-5.99/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[2-5.98/0.01]
CPHB-5A6.5-[70-350/0.01]-P[5-6.49/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[2-6.48/0.01]
CPHB-5A7-[70-350/0.01]-P[6-6.99/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[2-6.98/0.01]
CPHB-5A8-[70-350/0.01]-P[6-7.99/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[2-7.98/0.01]
CPHB-5A9-[70-350/0.01]-P[8-8.99/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[2-8.98/0.01]
CPHB-5A10-[70-350/0.01]-P[8-9.99/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[2-9.98/0.01]
CPHB-5A12-[70-350/0.01]-P[10-11.99/0.01]-F[55-349.5/0.01]-N[25-319.5/0.1]-V[2-11.98/0.01]
CPHB-5B1-[70-200/0.01]-P[0.8-0.99/0.01]-F[55-149.3/0.01]-A[0.5-0.98/0.01]-V[0.5-0.99/0.01]-N[25-119.9/0.1]
CPHB-5B1.5-[70-250/0.01]-P[1-1.49/0.01]-F[55-249.3/0.01]-A[0.5-1.48/0.01]-V[0.5-1.48/0.01]-N[25-169.3/0.1]
CPHB-5B2-[70-250/0.01]-P[1.5-1.99/0.01]-F[55-249.3/0.01]-A[0.7-1.98/0.01]-V[0.7-1.98/0.01]-N[25-219.3/0.1]
CPHB-5B2.5-[70-250/0.01]-P[1.5-2.49/0.01]-F[55-249.3/0.01]-A[0.7-2.48/0.01]-V[0.7-2.48/0.01]-N[25-219.3/0.1]
CPHB-5B3-[70-300/0.01]-P[2-2.99/0.01]-F[55-299.3/0.01]-A[1-2.99/0.01]-V[1-2.99/0.01]-N[25-269.3/0.1]
CPHB-5B3.5-[70-300/0.01]-P[2.5-3.49/0.01]-F[55-299.3/0.01]-A[1-3.48/0.01]-V[1-3.48/0.01]-N[25-269.3/0.1]
CPHB-5B4-[70-300/0.01]-P[3-3.99/0.01]-F[55-299.3/0.01]-A[1-3.98/0.01]-V[1-3.98/0.01]-N[25-269.3/0.1]
CPHB-5B4.5-[70-300/0.01]-P[3.5-4.49/0.01]-F[55-299.3/0.01]-A[1.5-4.48/0.01]-V[1.5-4.48/0.01]-N[25-259.3/0.1]
CPHB-5B5-[70-350/0.01]-P[4-4.99/0.01]-F[55-349.3/0.01]-A[1.5-4.98/0.01]-V[1.5-4.98/0.01]-N[25-319.3/0.1]
CPHB-5B5.5-[70-350/0.01]-P[5-5.49/0.01]-F[55-349.3/0.01]-A[2-5.48/0.01]-V[2-5.48/0.01]-N[25-319.3/0.1]
CPHB-5B6-[70-350/0.01]-P[5-5.99/0.01]-F[55-349.3/0.01]-A[2-5.98/0.01]-V[2-5.98/0.01]-N[25-319.3/0.1]
CPHB-5B6.5-[70-350/0.01]-P[5-6.49/0.01]-F[55-349.3/0.01]-A[2-6.48/0.01]-V[2-6.48/0.01]-N[25-319.3/0.1]
CPHB-5B7-[70-350/0.01]-P[6-6.99/0.01]-F[55-349.3/0.01]-A[2-6.98/0.01]-V[2-6.98/0.01]-N[25-319.3/0.1]
CPHB-5B8-[70-350/0.01]-P[6-7.99/0.01]-F[55-349.3/0.01]-A[2-7.98/0.01]-V[2-7.98/0.01]-N[25-319.3/0.1]
CPHB-5B9-[70-350/0.01]-P[8-8.99/0.01]-F[55-349.3/0.01]-A[2-8.98/0.01]-V[2-8.98/0.01]-N[25-319.3/0.1]
CPHB-5B10-[70-350/0.01]-P[8-9.99/0.01]-F[55-349.3/0.01]-A[2-9.98/0.01]-V[2-9.98/0.01]-N[25-319.3/0.1]
CPHB-5B12-[70-350/0.01]-P[10-11.99/0.01]-F[55-349.3/0.01]-A[2-11.98/0.01]-V[2-11.98/0.01]-N[25-319.3/0.1]
CPHB-5C1-[70-200/0.01]-P[0.8-0.99/0.01]-F[55-149.5/0.01]-A[0.5-0.98/0.01]-V[0.5-0.99/0.01]-N[25-119.9/0.1]
CPHB-5C1.5-[70-250/0.01]-P[1-1.49/0.01]-F[55-199.49/0.01]-A[0.5-1.48/0.01]-V[0.5-1.48/0.01]-N[25-169.4/0.1]
CPHB-5C2-[70-250/0.01]-P[1.5-1.99/0.01]-F[55-249.49/0.01]-A[0.7-1.98/0.01]-V[0.7-1.98/0.01]-N[25-219.4/0.1]
CPHB-5C2.5-[70-250/0.01]-P[1.5-2.49/0.01]-F[55-249.49/0.01]-A[0.7-2.48/0.01]-V[0.7-2.48/0.01]-N[25-219.4/0.1]
CPHB-5C3-[70-300/0.01]-P[2-2.99/0.01]-F[55-299.49/0.01]-A[1-2.99/0.01]-V[1-2.99/0.01]-N[25-269.4/0.1]
CPHB-5C3.5-[70-300/0.01]-P[2.5-3.49/0.01]-F[55-299.49/0.01]-A[1-3.48/0.01]-V[1-3.48/0.01]-N[25-269.4/0.1]
CPHB-5C4-[70-300/0.01]-P[3-3.99/0.01]-F[55-299.49/0.01]-A[1-3.98/0.01]-V[1-3.98/0.01]-N[25-269.4/0.1]
CPHB-5C4.5-[70-300/0.01]-P[3.5-4.49/0.01]-F[55-299.49/0.01]-A[1.5-4.48/0.01]-V[1.5-4.48/0.01]-N[25-259.4/0.1]
CPHB-5C5-[70-350/0.01]-P[4-4.99/0.01]-F[55-349.49/0.01]-A[1.5-4.98/0.01]-V[1.5-4.98/0.01]-N[25-319.4/0.1]
CPHB-5C5.5-[70-350/0.01]-P[5-5.49/0.01]-F[55-349.49/0.01]-A[2-5.48/0.01]-V[2-5.48/0.01]-N[25-319.4/0.1]
CPHB-5C6-[70-350/0.01]-P[5-5.99/0.01]-F[55-349.49/0.01]-A[2-5.98/0.01]-V[2-5.98/0.01]-N[25-319.4/0.1]
CPHB-5C6.5-[70-350/0.01]-P[5-6.49/0.01]-F[55-349.49/0.01]-A[2-6.48/0.01]-V[2-6.48/0.01]-N[25-319.4/0.1]
CPHB-5C7-[70-350/0.01]-P[6-6.99/0.01]-F[55-349.49/0.01]-A[2-6.98/0.01]-V[2-6.98/0.01]-N[25-319.4/0.1]
CPHB-5C8-[70-350/0.01]-P[6-7.99/0.01]-F[55-349.49/0.01]-A[2-7.98/0.01]-V[2-7.98/0.01]-N[25-319.4/0.1]
CPHB-5C9-[70-350/0.01]-P[8-8.99/0.01]-F[55-349.49/0.01]-A[2-8.98/0.01]-V[2-8.98/0.01]-N[25-319.4/0.1]
CPHB-5C10-[70-350/0.01]-P[8-9.99/0.01]-F[55-349.49/0.01]-A[2-9.98/0.01]-V[2-9.98/0.01]-N[25-319.4/0.1]
CPHB-5C12-[70-350/0.01]-P[10-11.99/0.01]-F[55-349.49/0.01]-A[2-11.98/0.01]-V[2-11.98/0.01]-N[25-319.4/0.1]
CPHB-5D1-[70-200/0.01]-P[0.8-0.99/0.01]-F[55-149.5/0.01]-A[0.5-0.98/0.01]-V[0.5-0.99/0.01]-C[0.1-1.5/0.1]
CPHB-5D1-[70-200/0.01]-P[0.8-0.99/0.01]-F[55-149.5/0.01]-A[0.5-0.98/0.01]-V[0.5-0.99/0.01]-N[25-119.9/0.1]
CPHB-5D1.5-[70-250/0.01]-P[1-1.49/0.01]-F[55-199.4/0.01]-A[0.5-1.48/0.01]-V[0.5-1.48/0.01]-C[0.1-1.5/0.1]-N[25-169.4/0.1]
CPHB-5D2-[70-250/0.01]-P[1.5-1.99/0.01]-F[55-249.4/0.01]-A[0.7-1.98/0.01]-V[0.7-1.98/0.01]-C[0.1-1.5/0.1]-N[25-219.4/0.1]
CPHB-5D2.5-[70-250/0.01]-P[1.5-2.49/0.01]-F[55-249.4/0.01]-A[0.7-2.48/0.01]-V[0.7-2.48/0.01]-C[0.1-1.5/0.1]-N[25-219.4/0.1]
CPHB-5D3-[70-300/0.01]-P[2-2.99/0.01]-F[55-299.4/0.01]-A[1-2.99/0.01]-V[1-2.99/0.01]-C[0.1-1.5/0.1]-N[25-269.4/0.1]
CPHB-5D3.5-[70-300/0.01]-P[2.5-3.49/0.01]-F[55-299.4/0.01]-A[1-3.48/0.01]-V[1-3.48/0.01]-C[0.1-1.5/0.1]-N[25-269.4/0.1]
CPHB-5D4-[70-300/0.01]-P[3-3.99/0.01]-F[55-299.4/0.01]-A[1-3.98/0.01]-V[1-3.98/0.01]-C[0.1-1.5/0.1]-N[25-269.4/0.1]
CPHB-5D4.5-[70-300/0.01]-P[3.5-4.49/0.01]-F[55-299.4/0.01]-A[1.5-4.48/0.01]-V[1.5-4.48/0.01]-C[0.1-1.5/0.1]-N[25-259.4/0.1]
型番通常単価スライド値引通常
出荷日
RoHSツバ厚 D/P(軸径)
(mm)
Step(段部形状) A/V(先端公差) D(段付根元径)
(mm)
A(形状部)
(mm)
C(形状部)
(mm)
F(軸径長さ)
(mm)
L(全長)
(mm)
R(形状部)
(mm)
V(形状部先端径)
(mm)
N N
(mm)
V

-

3日目 対応4mm(T4)0.8 ~ 0.99A±0.011--55 ~ 149.570 ~ 200-0.5 ~ 0.99-25 ~ 119.9-

-

3日目 対応4mm(T4)1 ~ 1.49A±0.011.5--55 ~ 249.570 ~ 250--25 ~ 169.5-0.5 ~ 1.48

-

3日目 対応4mm(T4)1.5 ~ 1.99A±0.012--55 ~ 249.570 ~ 250--25 ~ 219.5-0.7 ~ 1.98

-

3日目 対応4mm(T4)1.5 ~ 2.49A±0.012.5--55 ~ 249.570 ~ 250--25 ~ 219.5-0.7 ~ 2.48

-

3日目 対応4mm(T4)2 ~ 2.99A±0.013--55 ~ 299.570 ~ 300--25 ~ 269.5-1 ~ 2.99

-

3日目 対応4mm(T4)2.5 ~ 3.49A±0.013.5--55 ~ 299.570 ~ 300--25 ~ 269.5-1 ~ 3.48

-

3日目 対応4mm(T4)3 ~ 3.99A±0.014--55 ~ 299.570 ~ 300--25 ~ 269.5-1 ~ 3.98

-

3日目 対応4mm(T4)3.5 ~ 4.49A±0.014.5--55 ~ 299.570 ~ 300--25 ~ 259.5-1.5 ~ 4.48

-

3日目 対応4mm(T4)4 ~ 4.99A±0.015--55 ~ 349.570 ~ 350--25 ~ 319.5-1.5 ~ 4.98

-

3日目 対応4mm(T4)5 ~ 5.49A±0.015.5--55 ~ 349.570 ~ 350--25 ~ 319.5-2 ~ 5.48

-

3日目 対応4mm(T4)5 ~ 5.99A±0.016--55 ~ 349.570 ~ 350--25 ~ 319.5-2 ~ 5.98

-

3日目 対応4mm(T4)5 ~ 6.49A±0.016.5--55 ~ 349.570 ~ 350--25 ~ 319.5-2 ~ 6.48

-

3日目 対応4mm(T4)6 ~ 6.99A±0.017--55 ~ 349.570 ~ 350--25 ~ 319.5-2 ~ 6.98

-

3日目 対応4mm(T4)6 ~ 7.99A±0.018--55 ~ 349.570 ~ 350--25 ~ 319.5-2 ~ 7.98

-

3日目 対応4mm(T4)8 ~ 8.99A±0.019--55 ~ 349.570 ~ 350--25 ~ 319.5-2 ~ 8.98

-

3日目 対応4mm(T4)8 ~ 9.99A±0.0110--55 ~ 349.570 ~ 350--25 ~ 319.5-2 ~ 9.98

-

3日目 対応4mm(T4)10 ~ 11.99A±0.0112--55 ~ 349.570 ~ 350--25 ~ 319.5-2 ~ 11.98

-

3日目 対応4mm(T4)0.8 ~ 0.99B±0.0110.5 ~ 0.98-55 ~ 149.370 ~ 200-0.5 ~ 0.99-25 ~ 119.9-

-

3日目 対応4mm(T4)1 ~ 1.49B±0.011.50.5 ~ 1.48-55 ~ 249.370 ~ 250-0.5 ~ 1.48-25 ~ 169.3-

-

3日目 対応4mm(T4)1.5 ~ 1.99B±0.0120.7 ~ 1.98-55 ~ 249.370 ~ 250-0.7 ~ 1.98-25 ~ 219.3-

-

3日目 対応4mm(T4)1.5 ~ 2.49B±0.012.50.7 ~ 2.48-55 ~ 249.370 ~ 250-0.7 ~ 2.48-25 ~ 219.3-

-

3日目 対応4mm(T4)2 ~ 2.99B±0.0131 ~ 2.99-55 ~ 299.370 ~ 300-1 ~ 2.99-25 ~ 269.3-

-

3日目 対応4mm(T4)2.5 ~ 3.49B±0.013.51 ~ 3.48-55 ~ 299.370 ~ 300-1 ~ 3.48-25 ~ 269.3-

-

3日目 対応4mm(T4)3 ~ 3.99B±0.0141 ~ 3.98-55 ~ 299.370 ~ 300-1 ~ 3.98-25 ~ 269.3-

-

3日目 対応4mm(T4)3.5 ~ 4.49B±0.014.51.5 ~ 4.48-55 ~ 299.370 ~ 300-1.5 ~ 4.48-25 ~ 259.3-

-

3日目 対応4mm(T4)4 ~ 4.99B±0.0151.5 ~ 4.98-55 ~ 349.370 ~ 350-1.5 ~ 4.98-25 ~ 319.3-

-

3日目 対応4mm(T4)5 ~ 5.49B±0.015.52 ~ 5.48-55 ~ 349.370 ~ 350-2 ~ 5.48-25 ~ 319.3-

-

3日目 対応4mm(T4)5 ~ 5.99B±0.0162 ~ 5.98-55 ~ 349.370 ~ 350-2 ~ 5.98-25 ~ 319.3-

-

3日目 対応4mm(T4)5 ~ 6.49B±0.016.52 ~ 6.48-55 ~ 349.370 ~ 350-2 ~ 6.48-25 ~ 319.3-

-

3日目 対応4mm(T4)6 ~ 6.99B±0.0172 ~ 6.98-55 ~ 349.370 ~ 350-2 ~ 6.98-25 ~ 319.3-

-

3日目 対応4mm(T4)6 ~ 7.99B±0.0182 ~ 7.98-55 ~ 349.370 ~ 350-2 ~ 7.98-25 ~ 319.3-

-

3日目 対応4mm(T4)8 ~ 8.99B±0.0192 ~ 8.98-55 ~ 349.370 ~ 350-2 ~ 8.98-25 ~ 319.3-

-

3日目 対応4mm(T4)8 ~ 9.99B±0.01102 ~ 9.98-55 ~ 349.370 ~ 350-2 ~ 9.98-25 ~ 319.3-

-

3日目 対応4mm(T4)10 ~ 11.99B±0.01122 ~ 11.98-55 ~ 349.370 ~ 350-2 ~ 11.98-25 ~ 319.3-

-

3日目 対応4mm(T4)0.8 ~ 0.99C±0.0110.5 ~ 0.98-55 ~ 149.570 ~ 200-0.5 ~ 0.99-25 ~ 119.9-

-

3日目 対応4mm(T4)1 ~ 1.49C±0.011.50.5 ~ 1.48-55 ~ 199.4970 ~ 250-0.5 ~ 1.48-25 ~ 169.4-

-

3日目 対応4mm(T4)1.5 ~ 1.99C±0.0120.7 ~ 1.98-55 ~ 249.4970 ~ 250-0.7 ~ 1.98-25 ~ 219.4-

-

3日目 対応4mm(T4)1.5 ~ 2.49C±0.012.50.7 ~ 2.48-55 ~ 249.4970 ~ 250-0.7 ~ 2.48-25 ~ 219.4-

-

3日目 対応4mm(T4)2 ~ 2.99C±0.0131 ~ 2.99-55 ~ 299.4970 ~ 300-1 ~ 2.99-25 ~ 269.4-

-

3日目 対応4mm(T4)2.5 ~ 3.49C±0.013.51 ~ 3.48-55 ~ 299.4970 ~ 300-1 ~ 3.48-25 ~ 269.4-

-

3日目 対応4mm(T4)3 ~ 3.99C±0.0141 ~ 3.98-55 ~ 299.4970 ~ 300-1 ~ 3.98-25 ~ 269.4-

-

3日目 対応4mm(T4)3.5 ~ 4.49C±0.014.51.5 ~ 4.48-55 ~ 299.4970 ~ 300-1.5 ~ 4.48-25 ~ 259.4-

-

3日目 対応4mm(T4)4 ~ 4.99C±0.0151.5 ~ 4.98-55 ~ 349.4970 ~ 350-1.5 ~ 4.98-25 ~ 319.4-

-

3日目 対応4mm(T4)5 ~ 5.49C±0.015.52 ~ 5.48-55 ~ 349.4970 ~ 350-2 ~ 5.48-25 ~ 319.4-

-

3日目 対応4mm(T4)5 ~ 5.99C±0.0162 ~ 5.98-55 ~ 349.4970 ~ 350-2 ~ 5.98-25 ~ 319.4-

-

3日目 対応4mm(T4)5 ~ 6.49C±0.016.52 ~ 6.48-55 ~ 349.4970 ~ 350-2 ~ 6.48-25 ~ 319.4-

-

3日目 対応4mm(T4)6 ~ 6.99C±0.0172 ~ 6.98-55 ~ 349.4970 ~ 350-2 ~ 6.98-25 ~ 319.4-

-

3日目 対応4mm(T4)6 ~ 7.99C±0.0182 ~ 7.98-55 ~ 349.4970 ~ 350-2 ~ 7.98-25 ~ 319.4-

-

3日目 対応4mm(T4)8 ~ 8.99C±0.0192 ~ 8.98-55 ~ 349.4970 ~ 350-2 ~ 8.98-25 ~ 319.4-

-

3日目 対応4mm(T4)8 ~ 9.99C±0.01102 ~ 9.98-55 ~ 349.4970 ~ 350-2 ~ 9.98-25 ~ 319.4-

-

3日目 対応4mm(T4)10 ~ 11.99C±0.01122 ~ 11.98-55 ~ 349.4970 ~ 350-2 ~ 11.98-25 ~ 319.4-

-

3日目 対応4mm(T4)0.8 ~ 0.99D±0.0110.5 ~ 0.980.1 ~ 1.555 ~ 149.570 ~ 200-0.5 ~ 0.99---

-

3日目 対応4mm(T4)0.8 ~ 0.99D±0.0110.5 ~ 0.98-55 ~ 149.570 ~ 200-0.5 ~ 0.99-25 ~ 119.9-

-

3日目 対応4mm(T4)1 ~ 1.49D±0.011.50.5 ~ 1.480.1 ~ 1.555 ~ 199.470 ~ 250-0.5 ~ 1.48-25 ~ 169.4-

-

3日目 対応4mm(T4)1.5 ~ 1.99D±0.0120.7 ~ 1.980.1 ~ 1.555 ~ 249.470 ~ 250-0.7 ~ 1.98-25 ~ 219.4-

-

3日目 対応4mm(T4)1.5 ~ 2.49D±0.012.50.7 ~ 2.480.1 ~ 1.555 ~ 249.470 ~ 250-0.7 ~ 2.48-25 ~ 219.4-

-

3日目 対応4mm(T4)2 ~ 2.99D±0.0131 ~ 2.990.1 ~ 1.555 ~ 299.470 ~ 300-1 ~ 2.99-25 ~ 269.4-

-

3日目 対応4mm(T4)2.5 ~ 3.49D±0.013.51 ~ 3.480.1 ~ 1.555 ~ 299.470 ~ 300-1 ~ 3.48-25 ~ 269.4-

-

3日目 対応4mm(T4)3 ~ 3.99D±0.0141 ~ 3.980.1 ~ 1.555 ~ 299.470 ~ 300-1 ~ 3.98-25 ~ 269.4-

-

3日目 対応4mm(T4)3.5 ~ 4.49D±0.014.51.5 ~ 4.480.1 ~ 1.555 ~ 299.470 ~ 300-1.5 ~ 4.48-25 ~ 259.4-

Loading...

規格表

段付1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
・規格表
ツバ厚4mm ツバ厚JIS 型 式 指定0.01mm単位 0.1mm単位 ℓmax.
H T H T Type Step D L P F A Vmin. C・R N
ツバ厚4mm ツバ厚JIS
3 4 3 4 CPHB-5

CPVB-5
CPHBJ-5

CPVBJ-5
A

B

C

D

E
1 70.00~150.00 0.80~ 0.89 F≧55.00 P>A≧V
段付1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
0.50 Dのみ
0.1≦C≦1.5
and
C<

Eのみ
R≧0.3
and
R≦
N≧25.0
and
30≦(F-N)≦200
15
70.00~200.00 0.90~ 0.99
1.5 70.00~250.00 1.00~ 1.49 20
4 4 2 1.50~ 1.99 0.70 25
5 5 2.5 1.50~ 2.49 30
6 6 3 70.00~300.00 2.00~ 2.99 1.00 35
7 7 3.5 2.50~ 3.49 40
8 6 4 3.00~ 3.99 45
8 4.5 3.50~ 4.49 1.50 50
9 5 70.00~350.00 4.00~ 4.99
9 5.5 5.00~ 5.49 2.00
10 6 5.00~ 5.99
10 11 6.5 5.00~ 6.49
7 6.00~ 6.99
11 13 8 8 6.00~ 7.99
14 14 9 8.00~ 8.99
15 15 10 8.00~ 9.99
17 17 12 10.00~11.99
EはD≧1.5(P≧1.10)~ ℓmin.は規格図参照(通常α=0)


D ¥基準単価 1~4本 ¥基準単価 1~4本
CPHB-5        CPHBJ-5 CPVB-5        CPVBJ-5
L70.00~200.00 L200.01~300.00 L300.01~350.00 L70.00~200.00 L200.01~300.00 L300.01~350.00
A B C D E A B C D E A B C D E A B C D E A B C D E A B C D E
1 2,210 2,390 2,640 2,800 2,600 2,760 3,060 3,290
1.5 2,140 2,310 2,560 2,720 3,110 2,530 2,680 2,970 3,190 3,510
2 2,140 2,310 2,560 2,720 3,110 2,170 2,360 2,570 2,740 3,130 2,530 2,680 2,970 3,190 3,510 2,560 2,710 2,970 3,210 3,540
2.5 2,360 2,530 2,770 2,930 3,320 2,390 2,570 2,850 2,960 3,350 2,710 2,850 3,040 3,370 3,690 2,730 2,890 3,150 3,400 3,730
3 2,360 2,680 2,880 2,930 3,320 2,560 2,810 3,010 3,040 3,610 2,710 2,970 3,240 3,370 3,690 2,810 3,080 3,340 3,470 3,930
3.5 2,440 2,800 2,990 2,980 3,370 2,630 2,920 3,100 3,090 3,650 2,770 3,080 3,330 3,410 3,740 2,930 3,180 3,410 3,500 3,980
4 2,440 2,810 3,000 3,160 3,370 2,630 2,950 3,150 3,290 3,770 2,770 3,080 3,330 3,560 3,740 2,930 3,200 3,470 3,660 4,090
4.5 3,190 3,550 3,670 3,350 3,780 3,300 3,670 3,780 3,450 3,890 3,470 3,840 3,940 3,610 4,060 3,760 4,070 4,270 4,090 4,450 3,870 4,180 4,370 4,180 4,550 4,010 4,310 4,500 4,310 4,680
5 3,200 3,560 3,690 3,360 3,780 3,410 3,770 3,880 3,540 3,990 3,470 3,840 3,940 3,610 4,060 3,780 4,090 4,280 4,100 4,450 3,950 4,260 4,450 4,250 4,630 4,010 4,310 4,500 4,310 4,680
5.5 3,240 3,610 3,730 3,390 3,840 3,470 3,840 3,930 3,610 4,040 3,540 3,920 4,010 3,670 4,110 3,820 4,120 4,310 4,120 4,500 4,010 4,310 4,490 4,300 4,660 4,060 4,370 4,550 4,360 4,730
6 3,380 3,750 3,850 3,530 3,970 3,600 3,950 4,040 3,710 4,160 3,660 4,020 4,110 3,780 4,230 3,920 4,240 4,420 4,240 4,610 4,110 4,410 4,570 4,390 4,770 4,150 4,470 4,640 4,450 4,820
6.5 3,760 4,130 4,280 3,870 4,310 3,920 4,320 4,340 4,010 4,460 4,050 4,420 4,460 4,130 4,570 4,260 4,550 4,770 4,530 4,900 4,390 4,700 4,820 4,640 5,010 4,490 4,800 4,930 4,740 5,110
7 3,810 4,180 4,320 3,920 4,360 4,050 4,420 4,460 4,130 4,580 4,120 4,490 4,540 4,200 4,640 4,290 4,590 4,810 4,560 4,930 4,490 4,800 4,920 4,740 5,110 4,550 4,850 4,990 4,810 5,170
8 3,850 4,210 4,340 3,950 4,390 4,100 4,470 4,510 4,180 4,620 4,180 4,540 4,580 4,260 4,690 4,700 5,000 5,190 4,960 5,330 4,910 5,210 5,350 5,160 5,530 4,960 5,270 5,390 5,220 5,580
9 3,980 4,340 4,400 4,070 4,510 4,780 5,150 5,140 4,790 5,230 4,850 5,220 5,200 4,860 5,310 4,810 5,100 5,240 5,060 5,430 5,470 5,780 5,860 5,660 6,030 5,530 5,830 5,910 5,720 6,090
10 4,520 4,900 4,900 4,560 5,000 4,830 5,200 5,180 4,840 5,280 4,940 5,310 5,280 4,950 5,410 5,250 5,560 5,660 5,470 5,850 5,520 5,810 5,890 5,710 6,070 5,610 5,910 5,990 5,800 6,180
12 4,820 5,180 5,160 4,820 5,270 5,370 5,730 5,660 5,330 6,080 5,470 5,830 5,760 5,430 6,170 5,490 5,810 5,880 5,700 6,070 5,960 6,260 6,300 6,110 6,730 6,050 6,350 6,380 6,190 6,820

■数量スライド価格
数 量 1~4 5~12 13~19 20~50 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期


500円/1本
同一サイズ3本以上は一律1,350円

追加工

追加工価格も数量スライド適用 こちら
段付1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKH51 表面処理 なし 軸径公差 0/-0.005
形状 段付1段 対応スリーブ穴径公差 +0.005/0 冷却穴の有無

精級段付1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
