2段センターピン -ハイス鋼SKH51/軸径(D)固定タイプ-

PDFP.387

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51     軸径精度保証範囲(詳細 こちら
硬度 58~60HRC  母材硬度保証範囲(詳細 こちら

Type

公差
D

ツバ厚
(T)
対応エジェクタスリーブ
の穴径公差
C□H50
-0.005
4mm
(T4)
+0.005
0
詳細 こちら
C□HE5-0.01
-0.02
もしくはH7
詳細 こちら

Type 段付(○内)形状は下図より選択 Step
CAH5
CAHE5
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
Y≧F+0.5
A
(V=E指定可)
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
L≧Y+0.5+α
CBH5
CBHE5
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
Y≧F+0.7
B
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
L≧Y+0.7+α
CCH5
CCHE5
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
Y≧F++0.5

ℓ≧F++0.5
C
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
L≧Y++0.5+α
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
L≧Y++0.5+α
CDH5
CDHE5
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
Y≧F+C+0.5
D
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
L≧Y+G+0.5+α
CEH5
CEHE5
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
Y≧F+R+0.5
E
2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
L≧Y+Q+0.5+α
型番
CAH5A1-[70-200/0.01]-F[50-149/0.01]-Y[50.5-149.5/0.01]-V[0.5-0.99/0.01]-E[0.5-0.98/0.01]
CAH5A1.5-[70-250/0.01]-F[50-199.5/0.01]-Y[50.5-199.5/0.01]-V[0.5-1.49/0.01]-E[0.5-1.49/0.01]
CAH5A2-[70-250/0.01]-F[50-249.5/0.01]-Y[50.5-249.5/0.01]-V[0.7-1.99/0.01]-E[0.7-1.99/0.01]
CAH5A2.5-[70-250/0.01]-F[50-249.5/0.01]-Y[50.5-249.5/0.01]-V[0.8-2.49/0.01]-E[0.7-2.49/0.01]
CAH5A3-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[0.7-2.99/0.01]-E[0.7-2.99/0.01]
CAH5A3.5-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1-3.49/0.01]-E[1-3.49/0.01]
CAH5A4-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1-3.99/0.01]-E[1-3.99/0.01]
CAH5A4.5-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1.5-4.49/0.01]-E[1.5-4.49/0.01]
CAH5A5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[1.5-4.99/0.01]-E[1.5-4.49/0.01]
CAH5A5.5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[1.5-5.49/0.01]-E[1.5-5.49/0.01]
CAH5A6-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-5.99/0.01]-E[2-5.99/0.01]
CAH5A6.5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-6.49/0.01]-E[2-6.49/0.01]
CAH5A7-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-6.99/0.01]-E[2-6.99/0.01]
CAH5A8-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-7.99/0.01]-E[2-7.99/0.01]
CAH5A9-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-8.99/0.01]-E[2-8.99/0.01]
CAH5A10-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-9.99/0.01]-E[2-9.99/0.01]
CAH5A12-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2.5-11.99/0.01]-E[2.5-11.99/0.01]
CAH5B1-[70-200/0.01]-F[50-149/0.01]-Y[50.7-149.3/0.01]-V[0.51-0.99/0.01]-J[0.5-0.98/0.01]-E[0.5-0.98/0.01]
CAH5B1.5-[70-250/0.01]-F[50-199.5/0.01]-Y[50.5-199.5/0.01]-V[0.5-1.49/0.01]-J[0.5-1.48/0.01]-E[0.5-1.48/0.01]
CAH5B2-[70-250/0.01]-F[50-249.5/0.01]-Y[50.5-249.5/0.01]-V[0.7-1.99/0.01]-J[0.7-1.98/0.01]-E[0.7-1.98/0.01]
CAH5B2.5-[70-250/0.01]-F[50-249.5/0.01]-Y[50.5-249.5/0.01]-V[0.8-2.49/0.01]-J[0.7-2.48/0.01]-E[0.7-2.48/0.01]
CAH5B3-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[0.71-2.99/0.01]-J[0.7-2.98/0.01]-E[0.7-2.98/0.01]
CAH5B3.5-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1-3.49/0.01]-J[1-3.48/0.01]-E[1-3.48/0.01]
CAH5B4-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1-3.99/0.01]-J[1-3.98/0.01]-E[1-3.98/0.01]
CAH5B4.5-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1.5-4.49/0.01]-J[1.5-4.5/0.01]-E[1.5-4.48/0.01]
CAH5B5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[1.5-4.99/0.01]-J[1.5-4.5/0.01]-E[1.5-4.5/0.01]
CAH5B5.5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[1.5-5.49/0.01]-J[1.5-5.48/0.01]-E[1.5-5.48/0.01]
CAH5B6-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-5.99/0.01]-J[2-5.98/0.01]-E[2-5.98/0.01]
CAH5B6.5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-6.49/0.01]-J[2-6.48/0.01]-E[2-6.48/0.01]
CAH5B7-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-6.99/0.01]-J[2-6.98/0.01]-E[2-6.98/0.01]
CAH5B8-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-7.99/0.01]-J[2-7.98/0.01]-E[2-7.98/0.01]
CAH5B9-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-8.99/0.01]-J[2-8.98/0.01]-E[2-8.98/0.01]
CAH5B10-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-9.99/0.01]-J[2-9.98/0.01]-E[2-9.98/0.01]
CAH5B12-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2.5-11.99/0.01]-J[2.5-11.98/0.01]-E[2.5-11.98/0.01]
CAH5C1-[70-200/0.01]-F[50-149/0.01]-Y[50.5-149.5/0.01]-V[0.51-0.99/0.01]-J[0.5-0.98/0.01]-E[0.5-0.98/0.01]
CAH5C1.5-[70-250/0.01]-F[50-199.5/0.01]-Y[50.5-199.5/0.01]-V[0.5-1.49/0.01]-J[0.5-1.48/0.01]-E[0.5-1.48/0.01]
CAH5C2-[70-250/0.01]-F[50-249.5/0.01]-Y[50.5-249.5/0.01]-V[0.7-1.99/0.01]-J[0.7-1.98/0.01]-E[0.7-1.98/0.01]
CAH5C2.5-[70-250/0.01]-F[50-249.5/0.01]-Y[50.5-249.5/0.01]-V[0.8-2.49/0.01]-J[0.7-2.48/0.01]-E[0.7-2.48/0.01]
CAH5C3-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[0.71-2.99/0.01]-J[0.7-2.98/0.01]-E[0.7-2.98/0.01]
CAH5C3.5-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1-3.49/0.01]-J[1-3.48/0.01]-E[1-3.48/0.01]
CAH5C4-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1-3.99/0.01]-J[1-3.98/0.01]-E[1-3.98/0.01]
CAH5C4.5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-299.5/0.01]-V[1.5-4.49/0.01]-J[1.5-4.48/0.01]-E[1.5-4.48/0.01]
CAH5C5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[1.5-4.99/0.01]-J[1.5-4.48/0.01]-E[1.5-4.48/0.01]
CAH5C5.5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[1.5-5.49/0.01]-J[1.5-5.48/0.01]-E[1.5-5.48/0.01]
CAH5C6-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-5.99/0.01]-J[2-5.98/0.01]-E[2-5.98/0.01]
CAH5C6.5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-6.49/0.01]-J[2-6.48/0.01]-E[2-6.48/0.01]
CAH5C7-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-6.99/0.01]-J[2-6.98/0.01]-E[2-6.98/0.01]
CAH5C8-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-7.99/0.01]-J[2-7.98/0.01]-E[2-7.98/0.01]
CAH5C9-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-8.99/0.01]-J[2-8.98/0.01]-E[2-8.98/0.01]
CAH5C10-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2-9.99/0.01]-J[2-9.98/0.01]-E[2-9.98/0.01]
CAH5C12-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[2.5-11.99/0.01]-J[2.5-11.98/0.01]-E[2.5-11.98/0.01]
CAH5D1-[70-200/0.01]-F[50-149/0.01]-Y[50.5-149.5/0.01]-V[0.51-0.99/0.01]-J[0.5-0.98/0.01]-E[0.5-0.98/0.01]-G[0.1-0.5/0.1]
CAH5D1.5-[70-250/0.01]-F[50-199.5/0.01]-Y[50.5-199.5/0.01]-V[0.5-1.49/0.01]-J[0.5-1.48/0.01]-G[0.1-0.5/0.1]-E[0.5-1.48/0.01]
CAH5D2-[70-250/0.01]-F[50-249.5/0.01]-Y[50.5-249.5/0.01]-V[0.7-1.99/0.01]-J[0.7-1.98/0.01]-E[0.7-1.98/0.01]-G[0.1-0.5/0.1]
CAH5D2.5-[70-250/0.01]-F[50-249.5/0.01]-Y[50.5-249.5/0.01]-V[0.8-2.49/0.01]-J[0.7-2.48/0.01]-E[0.7-2.48/0.01]-G[0.1-0.5/0.1]
CAH5D3-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[0.71-2.99/0.01]-J[0.7-2.98/0.01]-E[0.7-2.98/0.01]-G[0.1-0.5/0.1]
CAH5D3.5-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1-3.49/0.01]-J[1-3.48/0.01]-E[1-3.48/0.01]-G[0.1-0.5/0.1]
CAH5D4-[70-300/0.01]-F[50-299.5/0.01]-Y[50.5-299.5/0.01]-V[1-3.99/0.01]-J[1-3.98/0.01]-E[1-3.98/0.01]-G[0.1-0.5/0.1]
CAH5D4.5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-299.5/0.01]-V[1.5-4.49/0.01]-J[1.5-4.48/0.01]-E[1.5-4.48/0.01]-G[0.1-0.5/0.1]
CAH5D5-[70-350/0.01]-F[50-349.5/0.01]-Y[50.5-349.5/0.01]-V[1.5-4.99/0.01]-J[1.5-4.48/0.01]-E[1.5-4.48/0.01]-G[0.1-0.5/0.1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS軸径公差 D/P(軸径)
(mm)
Step(段部形状) 対応スリーブ穴径公差 2段目形状 A(形状部)
(mm)
C(形状部)
(mm)
E(形状部先端径)
(mm)
F(軸径長さ)
(mm)
G(形状部先端C面取り幅)
(mm)
J(形状部)
(mm)
L(全長)
(mm)
Q(形状部先端R面取り)
(mm)
R(形状部)
(mm)
V(形状部先端径)
(mm)
E KC R V VKC Y
(mm)

-

1個 3日目 対応0/-0.0051A+0.005/0A--0.5 ~ 0.9850 ~ 149--70 ~ 200--0.5 ~ 0.99-----50.5 ~ 149.5

-

1個 3日目 対応0/-0.0051.5A+0.005/0A--0.5 ~ 1.4950 ~ 199.5--70 ~ 250--0.5 ~ 1.49-----50.5 ~ 199.5

-

1個 3日目 対応0/-0.0052A+0.005/0A--0.7 ~ 1.9950 ~ 249.5--70 ~ 250--0.7 ~ 1.99-----50.5 ~ 249.5

-

1個 3日目 対応0/-0.0052.5A+0.005/0A--0.7 ~ 2.4950 ~ 249.5--70 ~ 250--0.8 ~ 2.49-----50.5 ~ 249.5

-

1個 3日目 対応0/-0.0053A+0.005/0A--0.7 ~ 2.9950 ~ 299.5--70 ~ 300--0.7 ~ 2.99-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0053.5A+0.005/0A--1 ~ 3.4950 ~ 299.5--70 ~ 300--1 ~ 3.49-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0054A+0.005/0A--1 ~ 3.9950 ~ 299.5--70 ~ 300--1 ~ 3.99-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0054.5A+0.005/0A--1.5 ~ 4.4950 ~ 299.5--70 ~ 300--1.5 ~ 4.49-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0055A+0.005/0A--1.5 ~ 4.4950 ~ 349.5--70 ~ 350--1.5 ~ 4.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0055.5A+0.005/0A--1.5 ~ 5.4950 ~ 349.5--70 ~ 350--1.5 ~ 5.49-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0056A+0.005/0A--2 ~ 5.9950 ~ 349.5--70 ~ 350--2 ~ 5.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0056.5A+0.005/0A--2 ~ 6.4950 ~ 349.5--70 ~ 350--2 ~ 6.49-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0057A+0.005/0A--2 ~ 6.9950 ~ 349.5--70 ~ 350--2 ~ 6.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0058A+0.005/0A--2 ~ 7.9950 ~ 349.5--70 ~ 350--2 ~ 7.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0059A+0.005/0A--2 ~ 8.9950 ~ 349.5--70 ~ 350--2 ~ 8.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.00510A+0.005/0A--2 ~ 9.9950 ~ 349.5--70 ~ 350--2 ~ 9.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.00512A+0.005/0A--2.5 ~ 11.9950 ~ 349.5--70 ~ 350--2.5 ~ 11.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0051A+0.005/0B--0.5 ~ 0.9850 ~ 149-0.5 ~ 0.9870 ~ 200--0.51 ~ 0.99-----50.7 ~ 149.3

-

1個 3日目 対応0/-0.0051.5A+0.005/0B--0.5 ~ 1.4850 ~ 199.5-0.5 ~ 1.4870 ~ 250--0.5 ~ 1.49-----50.5 ~ 199.5

-

1個 3日目 対応0/-0.0052A+0.005/0B--0.7 ~ 1.9850 ~ 249.5-0.7 ~ 1.9870 ~ 250--0.7 ~ 1.99-----50.5 ~ 249.5

-

1個 3日目 対応0/-0.0052.5A+0.005/0B--0.7 ~ 2.4850 ~ 249.5-0.7 ~ 2.4870 ~ 250--0.8 ~ 2.49-----50.5 ~ 249.5

-

1個 3日目 対応0/-0.0053A+0.005/0B--0.7 ~ 2.9850 ~ 299.5-0.7 ~ 2.9870 ~ 300--0.71 ~ 2.99-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0053.5A+0.005/0B--1 ~ 3.4850 ~ 299.5-1 ~ 3.4870 ~ 300--1 ~ 3.49-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0054A+0.005/0B--1 ~ 3.9850 ~ 299.5-1 ~ 3.9870 ~ 300--1 ~ 3.99-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0054.5A+0.005/0B--1.5 ~ 4.4850 ~ 299.5-1.5 ~ 4.570 ~ 300--1.5 ~ 4.49-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0055A+0.005/0B--1.5 ~ 4.550 ~ 349.5-1.5 ~ 4.570 ~ 350--1.5 ~ 4.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0055.5A+0.005/0B--1.5 ~ 5.4850 ~ 349.5-1.5 ~ 5.4870 ~ 350--1.5 ~ 5.49-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0056A+0.005/0B--2 ~ 5.9850 ~ 349.5-2 ~ 5.9870 ~ 350--2 ~ 5.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0056.5A+0.005/0B--2 ~ 6.4850 ~ 349.5-2 ~ 6.4870 ~ 350--2 ~ 6.49-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0057A+0.005/0B--2 ~ 6.9850 ~ 349.5-2 ~ 6.9870 ~ 350--2 ~ 6.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0058A+0.005/0B--2 ~ 7.9850 ~ 349.5-2 ~ 7.9870 ~ 350--2 ~ 7.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0059A+0.005/0B--2 ~ 8.9850 ~ 349.5-2 ~ 8.9870 ~ 350--2 ~ 8.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.00510A+0.005/0B--2 ~ 9.9850 ~ 349.5-2 ~ 9.9870 ~ 350--2 ~ 9.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.00512A+0.005/0B--2.5 ~ 11.9850 ~ 349.5-2.5 ~ 11.9870 ~ 350--2.5 ~ 11.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0051A+0.005/0C--0.5 ~ 0.9850 ~ 149-0.5 ~ 0.9870 ~ 200--0.51 ~ 0.99-----50.5 ~ 149.5

-

1個 3日目 対応0/-0.0051.5A+0.005/0C--0.5 ~ 1.4850 ~ 199.5-0.5 ~ 1.4870 ~ 250--0.5 ~ 1.49-----50.5 ~ 199.5

-

1個 3日目 対応0/-0.0052A+0.005/0C--0.7 ~ 1.9850 ~ 249.5-0.7 ~ 1.9870 ~ 250--0.7 ~ 1.99-----50.5 ~ 249.5

-

1個 3日目 対応0/-0.0052.5A+0.005/0C--0.7 ~ 2.4850 ~ 249.5-0.7 ~ 2.4870 ~ 250--0.8 ~ 2.49-----50.5 ~ 249.5

-

1個 3日目 対応0/-0.0053A+0.005/0C--0.7 ~ 2.9850 ~ 299.5-0.7 ~ 2.9870 ~ 300--0.71 ~ 2.99-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0053.5A+0.005/0C--1 ~ 3.4850 ~ 299.5-1 ~ 3.4870 ~ 300--1 ~ 3.49-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0054A+0.005/0C--1 ~ 3.9850 ~ 299.5-1 ~ 3.9870 ~ 300--1 ~ 3.99-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0054.5A+0.005/0C--1.5 ~ 4.4850 ~ 349.5-1.5 ~ 4.4870 ~ 350--1.5 ~ 4.49-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0055A+0.005/0C--1.5 ~ 4.4850 ~ 349.5-1.5 ~ 4.4870 ~ 350--1.5 ~ 4.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0055.5A+0.005/0C--1.5 ~ 5.4850 ~ 349.5-1.5 ~ 5.4870 ~ 350--1.5 ~ 5.49-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0056A+0.005/0C--2 ~ 5.9850 ~ 349.5-2 ~ 5.9870 ~ 350--2 ~ 5.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0056.5A+0.005/0C--2 ~ 6.4850 ~ 349.5-2 ~ 6.4870 ~ 350--2 ~ 6.49-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0057A+0.005/0C--2 ~ 6.9850 ~ 349.5-2 ~ 6.9870 ~ 350--2 ~ 6.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0058A+0.005/0C--2 ~ 7.9850 ~ 349.5-2 ~ 7.9870 ~ 350--2 ~ 7.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0059A+0.005/0C--2 ~ 8.9850 ~ 349.5-2 ~ 8.9870 ~ 350--2 ~ 8.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.00510A+0.005/0C--2 ~ 9.9850 ~ 349.5-2 ~ 9.9870 ~ 350--2 ~ 9.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.00512A+0.005/0C--2.5 ~ 11.9850 ~ 349.5-2.5 ~ 11.9870 ~ 350--2.5 ~ 11.99-----50.5 ~ 349.5

-

1個 3日目 対応0/-0.0051A+0.005/0D--0.5 ~ 0.9850 ~ 1490.1 ~ 0.50.5 ~ 0.9870 ~ 200--0.51 ~ 0.99-----50.5 ~ 149.5

-

1個 3日目 対応0/-0.0051.5A+0.005/0D--0.5 ~ 1.4850 ~ 199.50.1 ~ 0.50.5 ~ 1.4870 ~ 250--0.5 ~ 1.49-----50.5 ~ 199.5

-

1個 3日目 対応0/-0.0052A+0.005/0D--0.7 ~ 1.9850 ~ 249.50.1 ~ 0.50.7 ~ 1.9870 ~ 250--0.7 ~ 1.99-----50.5 ~ 249.5

-

1個 3日目 対応0/-0.0052.5A+0.005/0D--0.7 ~ 2.4850 ~ 249.50.1 ~ 0.50.7 ~ 2.4870 ~ 250--0.8 ~ 2.49-----50.5 ~ 249.5

-

1個 3日目 対応0/-0.0053A+0.005/0D--0.7 ~ 2.9850 ~ 299.50.1 ~ 0.50.7 ~ 2.9870 ~ 300--0.71 ~ 2.99-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0053.5A+0.005/0D--1 ~ 3.4850 ~ 299.50.1 ~ 0.51 ~ 3.4870 ~ 300--1 ~ 3.49-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0054A+0.005/0D--1 ~ 3.9850 ~ 299.50.1 ~ 0.51 ~ 3.9870 ~ 300--1 ~ 3.99-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0054.5A+0.005/0D--1.5 ~ 4.4850 ~ 349.50.1 ~ 0.51.5 ~ 4.4870 ~ 350--1.5 ~ 4.49-----50.5 ~ 299.5

-

1個 3日目 対応0/-0.0055A+0.005/0D--1.5 ~ 4.4850 ~ 349.50.1 ~ 0.51.5 ~ 4.4870 ~ 350--1.5 ~ 4.99-----50.5 ~ 349.5

Loading...

規格表

2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
・規格表
H 型 式 指定0.01mm単位 指定0.1mm単位 ℓmax.
Type Step D L F Y A V J Emin. C・R G・Q
3 CAH5
CBH5
CCH5
CDH5
CEH5


CAHE5
CBHE5
CCHE5
CDHE5
CEHE5
A

B

C

D

E
1 70.00~200.00 F≧50.00 規格図の加工限界参照

2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
D>A
and
A≧V

2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
A≧V
and
V>J

2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
V>J
and
J≧E

2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
0.50 CDH5
CDHE5
の場合
0.1≦C≦1.5
and
C-

CEH5
CEHE5
の場合
R≧0.3
and
R≦
Dのみ
0.1≦G≦0.5
and
G<

Eのみ
Q≧0.3
and
Q≦
15
1.5 70.00 ~250.00 20
4 2 0.70 25
5 2.5 30
6 3 70.00 ~300.00 35
7 3.5 1.00 40
4 45
8 4.5 50
5 70.00 ~350.00 1.50
9 5.5
6 2.00
10 6.5
7
11 8
14 9
15 10
17 12 2.50
CEH5・CEHE5はD≧1.5


D ¥基準単価 1~4本
L70.00~200.00 L200.01~300.00 L300.01~350.00
CAH5
CAHE5
CBH5
CBHE5
CCH5
CCHE5
CDH5
CDHE5
CEH5
CEHE5
CAH5
CAHE5
CBH5
CBHE5
CCH5
CCHE5
CDH5
CDHE5
CEH5
CEHE5
CAH5
CAHE5
CBH5
CBHE5
CCH5
CCHE5
CDH5
CDHE5
CEH5
CEHE5
1 3,030 3,150 3,390 3,560
1.5 2,950 3,130 3,390 3,540 3,960 3,210 3,380 3,650 3,800 4,270
2 3,030 3,150 3,390 3,560 3,960 3,290 3,400 3,650 3,820 4,270
2.5 3,090 3,360 3,610 3,770 4,180 3,330 3,600 3,860 4,010 4,500
3 3,170 3,360 3,700 3,770 4,180 3,560 3,750 4,080 4,210 4,660
3.5 3,270 3,410 3,740 3,830 4,240 3,650 3,810 4,090 4,270 4,710
4 3,370 3,640 4,050 3,860 4,370 3,740 4,010 4,410 4,300 4,780
4.5 3,570 3,960 4,460 4,000 4,580 3,920 4,300 4,820 4,430 4,940
5 3,590 3,970 4,480 4,090 4,610 4,040 4,420 4,930 4,540 5,060 4,320 4,700 5,210 4,820 5,340
5.5 3,640 4,010 4,510 4,160 4,670 4,100 4,490 4,990 4,610 5,110 4,380 4,770 5,270 4,900 5,390
6 3,670 4,050 4,560 4,240 4,690 4,120 4,500 5,010 4,670 5,130 4,400 5,010 5,290 4,970 5,400
6.5 4,010 4,400 4,910 4,530 5,030 4,510 4,900 5,390 5,020 5,520 4,810 5,180 5,680 5,300 5,810
7 4,010 4,400 4,910 4,530 5,030 4,510 4,900 5,390 5,020 5,520 4,810 5,180 5,680 5,300 5,810
8 4,100 4,480 4,990 4,610 5,110 5,190 4,940 5,450 5,070 5,580 5,420 5,230 5,740 5,360 5,870
9 4,460 5,000 5,510 5,130 5,630 5,450 5,630 6,050 5,670 6,180 5,710 6,110 6,350 5,960 6,450
10 4,670 5,060 5,550 5,180 5,680 5,540 5,710 6,110 5,720 6,240 5,760 6,550 6,440 6,050 6,550
12 5,270 5,660 6,170 5,940 6,200 6,020 6,390 6,910 6,530 7,040 6,350 6,700 7,240 6,850 7,370

■数量スライド価格
数 量 1~4 5~12 13~19 20~50 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期


500円/1本
同一サイズ3本以上は一律1,350円

追加工

追加工価格も数量スライド適用 こちら

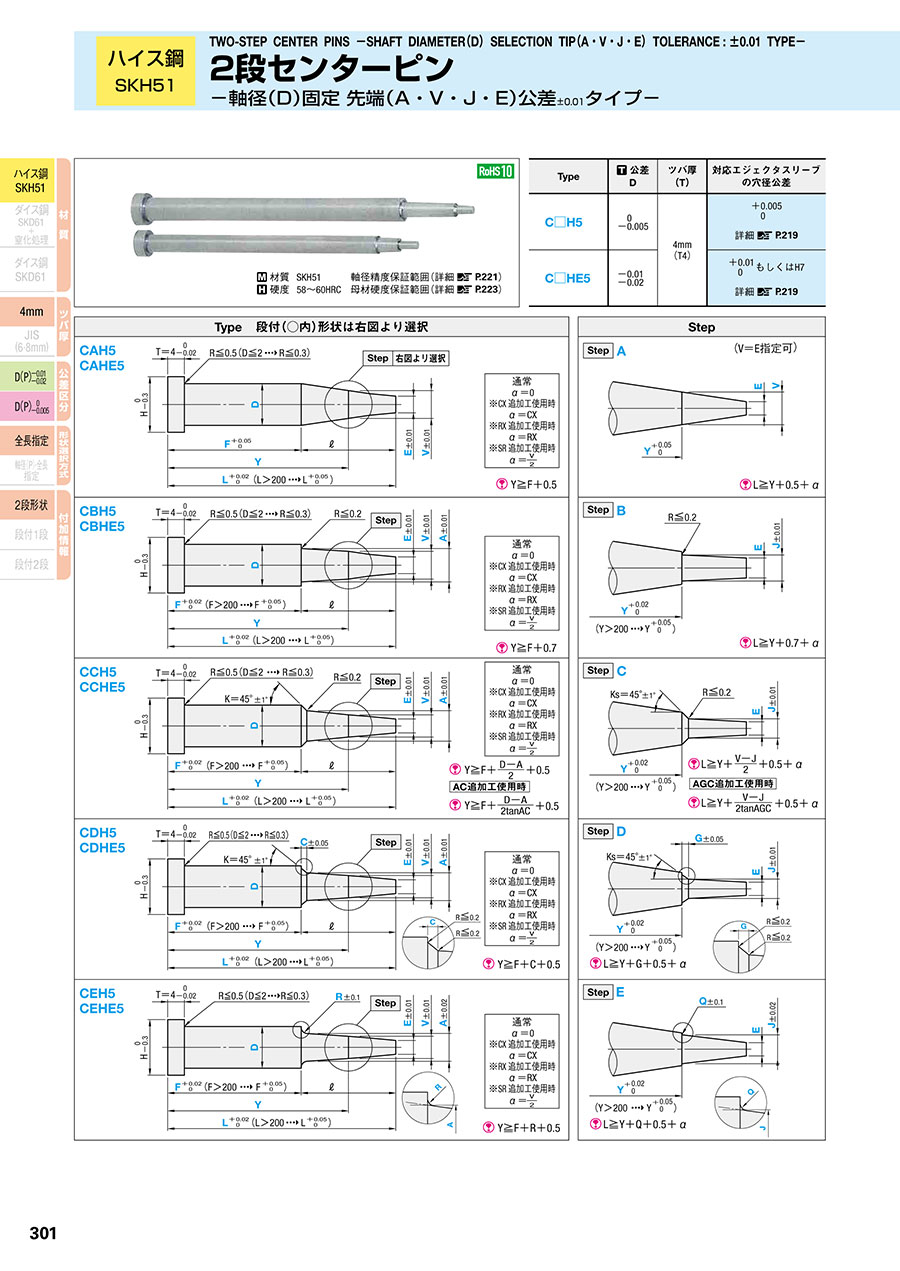

2段センターピン -ハイス鋼SKH51/ツバ厚4mm/軸径(D)固定タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKH51 表面処理 なし ツバ厚 4mm(T4)
形状 2段 冷却穴の有無 A/V(先端公差) ±0.01

2段センターピン -ハイス鋼SKH51/軸径(D)固定タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
