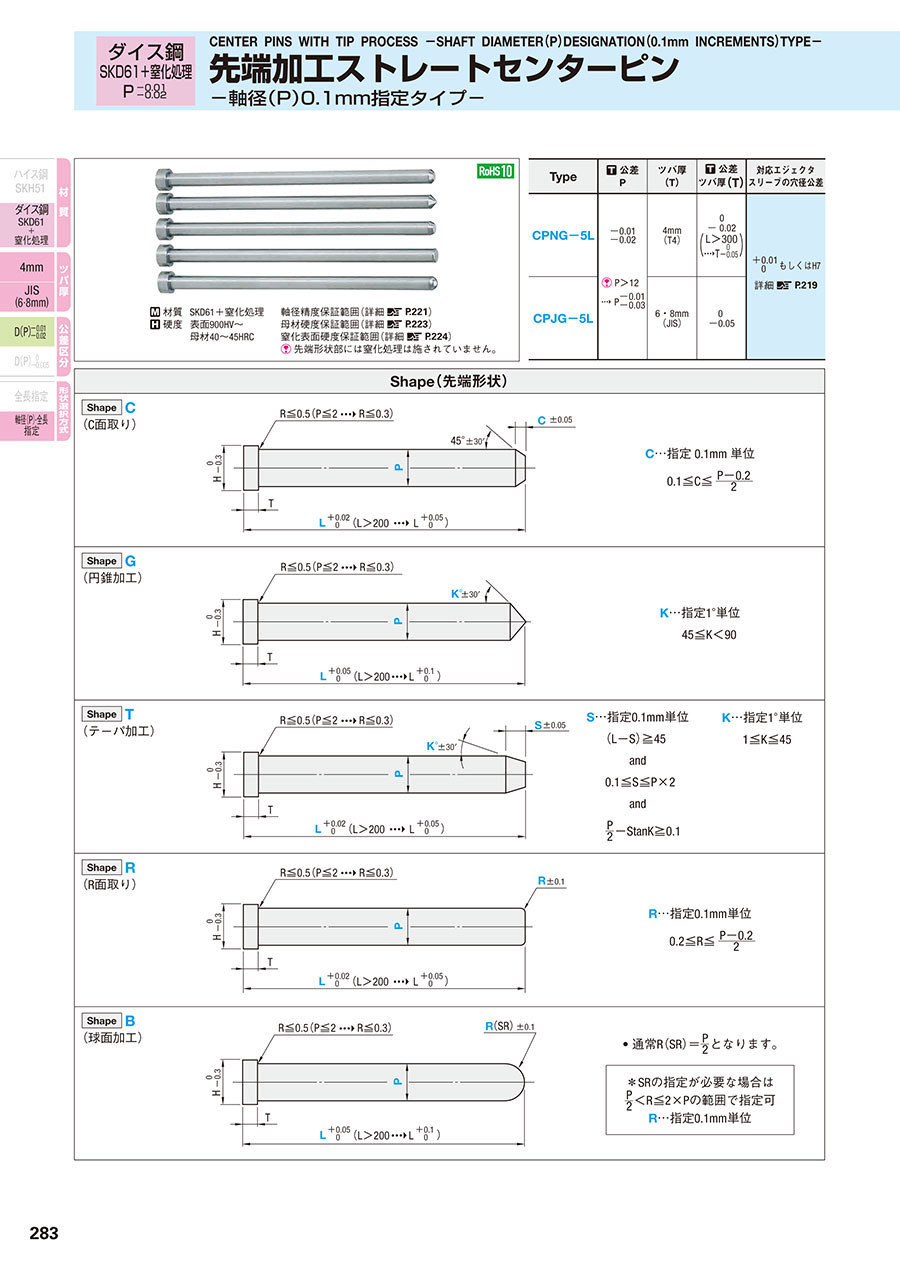

先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-

PDFP.353

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKD61+窒化処理
硬度 表面900HV~
   母材40~45HRC

軸径精度保証範囲(詳細 こちら
母材硬度保証範囲(詳細 こちら
窒化表面硬度保証範囲(詳細 こちら
先端形状部には窒化処理は施されていません。

Type 公差
P
ツバ厚
(T)
公差
ツバ厚(T)
対応エジェクタ
スリーブの穴径公差
CPNG-5L -0.01
-0.02

P>12
→P
4mm
(T4)
0
-0.02
(L>300
→T
もしくはH7
詳細 こちら
CPJG-5L 6・8mm
(JIS)
0
-0.05

Shape(先端形状)
C
(C面取り)
先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
C…指定0.1mm単位
0.1≦C≦先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
G
(円錐加工)
先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
K…指定1°単位
45≦K<90
T
(テーパ加工)
先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
S…指定0.1mm単位
(LーS)≧45
and
0.1≦S≦P×2
and
-StanK≧0.1

K…指定1°単位
1≦K≦45
R
(R面取り)
先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
R…指定0.1mm単位
0.2≦R≦先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
B
(球面加工)
先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像

型番
CPJG-5LB4-[50-400/0.01]-P[3.5-3.9/0.1]
CPJG-5LB4.5-[50-400/0.01]-P[4-4.4/0.1]
CPJG-5LB5-[50-500/0.01]-P[4.5-4.9/0.1]
CPJG-5LB5.5-[50-500/0.01]-P[5-5.4/0.1]
CPJG-5LB6-[50-500/0.01]-P[5.5-5.9/0.1]
CPJG-5LB6.5-[50-500/0.01]-P[6-6.4/0.1]
CPJG-5LB7-[50-500/0.01]-P[6.5-6.9/0.1]
CPJG-5LB8-[50-500/0.01]-P[7-7.9/0.1]
CPJG-5LB10-[50-500/0.01]-P[8-9.9/0.1]
CPJG-5LB12-[50-500/0.01]-P[10-11.9/0.1]
CPJG-5LB15-[50-500/0.01]-P[12-14.9/0.1]
CPJG-5LB16-[50-500/0.01]-P[15-15.9/0.1]
CPJG-5LC4-[50-400/0.01]-P[3.5-3.9/0.1]-C[0.1-1.9/0.1]
CPJG-5LC4.5-[50-400/0.01]-P[4-4.4/0.1]-C[0.1-2.1/0.1]
CPJG-5LC5-[50-500/0.01]-P[4.5-4.9/0.1]-C[0.1-2.4/0.1]
CPJG-5LC5.5-[50-500/0.01]-P[5-5.4/0.1]-C[0.1-2.6/0.1]
CPJG-5LC6-[50-500/0.01]-P[5.5-5.9/0.1]-C[0.1-2.9/0.1]
CPJG-5LC6.5-[50-500/0.01]-P[6-6.4/0.1]-C[0.1-3.1/0.1]
CPJG-5LC7-[50-500/0.01]-P[6.5-6.9/0.1]-C[0.1-3.4/0.1]
CPJG-5LC8-[50-500/0.01]-P[7-7.9/0.1]-C[0.1-3.9/0.1]
CPJG-5LC10-[50-500/0.01]-P[8-9.9/0.1]-C[0.1-4.9/0.1]
CPJG-5LC12-[50-500/0.01]-P[10-11.9/0.1]-C[0.1-5.9/0.1]
CPJG-5LC15-[50-500/0.01]-P[12-14.9/0.1]-C[0.1-7.4/0.1]
CPJG-5LC16-[50-500/0.01]-P[15-15.9/0.1]-C[0.1-7.9/0.1]
CPJG-5LG4-[50-400/0.01]-P[3.5-3.9/0.1]-K[45-89/1]
CPJG-5LG4.5-[50-400/0.01]-P[4-4.4/0.1]-K[45-89/1]
CPJG-5LG5-[50-500/0.01]-P[4.5-4.9/0.1]-K[45-89/1]
CPJG-5LG5.5-[50-500/0.01]-P[5-5.4/0.1]-K[45-89/1]
CPJG-5LG6-[50-500/0.01]-P[5.5-5.9/0.1]-K[45-89/1]
CPJG-5LG6.5-[50-500/0.01]-P[6-6.4/0.1]-K[45-89/1]
CPJG-5LG7-[50-500/0.01]-P[6.5-6.9/0.1]-K[45-89/1]
CPJG-5LG8-[50-500/0.01]-P[7-7.9/0.1]-K[45-89/1]
CPJG-5LG10-[50-500/0.01]-P[8-9.9/0.1]-K[45-89/1]
CPJG-5LG12-[50-500/0.01]-P[10-11.9/0.1]-K[45-89/1]
CPJG-5LG15-[50-500/0.01]-P[12-14.9/0.1]-K[45-89/1]
CPJG-5LG16-[50-500/0.01]-P[15-15.9/0.1]-K[45-89/1]
CPJG-5LR4-[50-400/0.01]-P[3.5-3.9/0.1]-R[0.2-1.9/0.1]
CPJG-5LR4.5-[50-400/0.01]-P[4-4.4/0.1]-R[0.2-2.1/0.1]
CPJG-5LR5-[50-500/0.01]-P[4.5-4.9/0.1]-R[0.2-2.4/0.1]
CPJG-5LR5.5-[50-500/0.01]-P[5-5.4/0.1]-R[0.2-2.6/0.1]
CPJG-5LR6-[50-500/0.01]-P[5.5-5.9/0.1]-R[0.2-2.9/0.1]
CPJG-5LR6.5-[50-500/0.01]-P[6-6.4/0.1]-R[0.2-3.1/0.1]
CPJG-5LR7-[50-500/0.01]-P[6.5-6.9/0.1]-R[0.2-3.4/0.1]
CPJG-5LR8-[50-500/0.01]-P[7-7.9/0.1]-R[0.2-3.9/0.1]
CPJG-5LR10-[50-500/0.01]-P[8-9.9/0.1]-R[0.2-4.9/0.1]
CPJG-5LR12-[50-500/0.01]-P[10-11.9/0.1]-R[0.2-5.9/0.1]
CPJG-5LR15-[50-500/0.01]-P[12-14.9/0.1]-R[0.2-7.4/0.1]
CPJG-5LR16-[50-500/0.01]-P[15-15.9/0.1]-R[0.2-7.9/0.1]
CPJG-5LT4-[50-400/0.01]-P[3.5-3.9/0.1]-S[0.1-8/0.1]-K[1-45/1]
CPJG-5LT4.5-[50-400/0.01]-P[4-4.4/0.1]-S[0.1-9/0.1]-K[1-45/1]
CPJG-5LT5-[50-500/0.01]-P[4.5-4.9/0.1]-S[0.1-10/0.1]-K[1-45/1]
CPJG-5LT5.5-[50-500/0.01]-P[5-5.4/0.1]-S[0.1-11/0.1]-K[1-45/1]
CPJG-5LT6-[50-500/0.01]-P[5.5-5.9/0.1]-S[0.1-12/0.1]-K[1-45/1]
CPJG-5LT6.5-[50-500/0.01]-P[6-6.4/0.1]-S[0.1-13/0.1]-K[1-45/1]
CPJG-5LT7-[50-500/0.01]-P[6.5-6.9/0.1]-S[0.1-14/0.1]-K[1-45/1]
CPJG-5LT8-[50-500/0.01]-P[7-7.9/0.1]-S[0.1-16/0.1]-K[1-45/1]
CPJG-5LT10-[50-500/0.01]-P[8-9.9/0.1]-S[0.1-20/0.1]-K[1-45/1]
CPJG-5LT12-[50-500/0.01]-P[10-11.9/0.1]-S[0.1-24/0.1]-K[1-45/1]
CPJG-5LT15-[50-500/0.01]-P[12-14.9/0.1]-S[0.1-30/0.1]-K[1-45/1]
CPJG-5LT16-[50-500/0.01]-P[15-15.9/0.1]-S[0.1-32/0.1]-K[1-45/1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSツバ厚 軸径公差 D/P(軸径)
(mm)
先端形状 No.(呼び径)
(mm)
C(先端C面取り幅)
(mm)
K(テーパ角度)
(°)
L(全長)
(mm)
R(先端R面取り)
(mm)
S(先端テーパ幅)
(mm)

-

1個 5日目 対応6mm(JIS)-0.01/-0.023.5 ~ 3.9B4--50 ~ 400--

-

1個 5日目 対応6mm(JIS)-0.01/-0.024 ~ 4.4B4.5--50 ~ 400--

-

1個 5日目 対応6mm(JIS)-0.01/-0.024.5 ~ 4.9B5--50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.025 ~ 5.4B5.5--50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.025.5 ~ 5.9B6--50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.026 ~ 6.4B6.5--50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.026.5 ~ 6.9B7--50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.027 ~ 7.9B8--50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.028 ~ 9.9B10--50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.0210 ~ 11.9B12--50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)12 ~ 14.9B15--50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)15 ~ 15.9B16--50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.023.5 ~ 3.9C40.1 ~ 1.9-50 ~ 400--

-

1個 5日目 対応6mm(JIS)-0.01/-0.024 ~ 4.4C4.50.1 ~ 2.1-50 ~ 400--

-

1個 5日目 対応6mm(JIS)-0.01/-0.024.5 ~ 4.9C50.1 ~ 2.4-50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.025 ~ 5.4C5.50.1 ~ 2.6-50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.025.5 ~ 5.9C60.1 ~ 2.9-50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.026 ~ 6.4C6.50.1 ~ 3.1-50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.026.5 ~ 6.9C70.1 ~ 3.4-50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.027 ~ 7.9C80.1 ~ 3.9-50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.028 ~ 9.9C100.1 ~ 4.9-50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.0210 ~ 11.9C120.1 ~ 5.9-50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)12 ~ 14.9C150.1 ~ 7.4-50 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)15 ~ 15.9C160.1 ~ 7.9-50 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.023.5 ~ 3.9G4-45 ~ 8950 ~ 400--

-

1個 5日目 対応6mm(JIS)-0.01/-0.024 ~ 4.4G4.5-45 ~ 8950 ~ 400--

-

1個 5日目 対応6mm(JIS)-0.01/-0.024.5 ~ 4.9G5-45 ~ 8950 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.025 ~ 5.4G5.5-45 ~ 8950 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.025.5 ~ 5.9G6-45 ~ 8950 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.026 ~ 6.4G6.5-45 ~ 8950 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.026.5 ~ 6.9G7-45 ~ 8950 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.027 ~ 7.9G8-45 ~ 8950 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.028 ~ 9.9G10-45 ~ 8950 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.0210 ~ 11.9G12-45 ~ 8950 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)12 ~ 14.9G15-45 ~ 8950 ~ 500--

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)15 ~ 15.9G16-45 ~ 8950 ~ 500--

-

1個 5日目 対応6mm(JIS)-0.01/-0.023.5 ~ 3.9R4--50 ~ 4000.2 ~ 1.9-

-

1個 5日目 対応6mm(JIS)-0.01/-0.024 ~ 4.4R4.5--50 ~ 4000.2 ~ 2.1-

-

1個 5日目 対応6mm(JIS)-0.01/-0.024.5 ~ 4.9R5--50 ~ 5000.2 ~ 2.4-

-

1個 5日目 対応6mm(JIS)-0.01/-0.025 ~ 5.4R5.5--50 ~ 5000.2 ~ 2.6-

-

1個 5日目 対応6mm(JIS)-0.01/-0.025.5 ~ 5.9R6--50 ~ 5000.2 ~ 2.9-

-

1個 5日目 対応6mm(JIS)-0.01/-0.026 ~ 6.4R6.5--50 ~ 5000.2 ~ 3.1-

-

1個 5日目 対応6mm(JIS)-0.01/-0.026.5 ~ 6.9R7--50 ~ 5000.2 ~ 3.4-

-

1個 5日目 対応8mm(JIS)-0.01/-0.027 ~ 7.9R8--50 ~ 5000.2 ~ 3.9-

-

1個 5日目 対応8mm(JIS)-0.01/-0.028 ~ 9.9R10--50 ~ 5000.2 ~ 4.9-

-

1個 5日目 対応8mm(JIS)-0.01/-0.0210 ~ 11.9R12--50 ~ 5000.2 ~ 5.9-

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)12 ~ 14.9R15--50 ~ 5000.2 ~ 7.4-

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)15 ~ 15.9R16--50 ~ 5000.2 ~ 7.9-

-

1個 5日目 対応6mm(JIS)-0.01/-0.023.5 ~ 3.9T4-1 ~ 4550 ~ 400-0.1 ~ 8

-

1個 5日目 対応6mm(JIS)-0.01/-0.024 ~ 4.4T4.5-1 ~ 4550 ~ 400-0.1 ~ 9

-

1個 5日目 対応6mm(JIS)-0.01/-0.024.5 ~ 4.9T5-1 ~ 4550 ~ 500-0.1 ~ 10

-

1個 5日目 対応6mm(JIS)-0.01/-0.025 ~ 5.4T5.5-1 ~ 4550 ~ 500-0.1 ~ 11

-

1個 5日目 対応6mm(JIS)-0.01/-0.025.5 ~ 5.9T6-1 ~ 4550 ~ 500-0.1 ~ 12

-

1個 5日目 対応6mm(JIS)-0.01/-0.026 ~ 6.4T6.5-1 ~ 4550 ~ 500-0.1 ~ 13

-

1個 5日目 対応6mm(JIS)-0.01/-0.026.5 ~ 6.9T7-1 ~ 4550 ~ 500-0.1 ~ 14

-

1個 5日目 対応8mm(JIS)-0.01/-0.027 ~ 7.9T8-1 ~ 4550 ~ 500-0.1 ~ 16

-

1個 5日目 対応8mm(JIS)-0.01/-0.028 ~ 9.9T10-1 ~ 4550 ~ 500-0.1 ~ 20

-

1個 5日目 対応8mm(JIS)-0.01/-0.0210 ~ 11.9T12-1 ~ 4550 ~ 500-0.1 ~ 24

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)12 ~ 14.9T15-1 ~ 4550 ~ 500-0.1 ~ 30

-

1個 5日目 対応8mm(JIS)-0.01/-0.02(代表公差)15 ~ 15.9T16-1 ~ 4550 ~ 500-0.1 ~ 32

Loading...

規格表

先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
・規格表
ツバ厚4mm ツバ厚JIS 型 式 L
指定0.01mm単位
P
指定0.1mm単位
Shape (先端寸法)
H T H T Type Shape No.
ツバ厚4mm ツバ厚JIS
4 4 CPNG-5L C

G

T

R

B
2 50.00~400.00 1.5~ 1.9
C   C…指定0.1mm単位
G   K…指定1°単位
T   S…指定0.1mm単位
K…指定1°単位
R   R…指定0.1mm単位
B   通常R(SR)=となります。
R…指定0.1mm単位可能)
加工限界は規格図参照
5 2.5 2.0~ 2.4
6 3 50.00~400.00 2.5~ 2.9
7 3.5 3.0~ 3.4
8 6 CPJG-5L 4 3.5~ 3.9
8 4.5 4.0~ 4.4
9 5 50.00~500.00 4.5~ 4.9
9 5.5 5.0~ 5.4
10 6 5.5~ 5.9
10 11 6.5 6.0~ 6.4
7 6.5~ 6.9
11 13 8 8 7.0~ 7.9
15 15 10 8.0~ 9.9
17 17 12 10.0~11.9
20 15 12.0~14.9
21 16 15.0~15.9


No. ¥基準単価 1~4本
L50.00~150.00 L150.01~250.00 L250.01~350.00 L350.01~450.00 L450.01~500.00
C・G・T R B C・G・T R B C・G・T R B C・G・T R B C・G・T R B
2 1,280 890 1,500 1,290 910 1,510 1,320 930 1,540 1,540 1,140 1,720
2.5 1,280 890 1,500 1,290 910 1,510 1,320 930 1,540 1,540 1,140 1,720
3 1,070 860 1,310 1,090 880 1,320 1,110 900 1,350 1,330 1,150 1,530
3.5 1,110 860 1,330 1,120 880 1,340 1,150 900 1,370 1,350 1,150 1,530
4 1,090 840 1,330 1,120 870 1,340 1,150 900 1,370 1,350 1,150 1,530
4.5 1,110 870 1,360 1,140 900 1,390 1,170 930 1,420 1,370 1,160 1,580
5 1,130 890 1,370 1,160 920 1,400 1,190 950 1,430 1,390 1,180 1,590 1,590 1,410 1,750
5.5 1,240 980 1,500 1,270 1,010 1,530 1,300 1,040 1,560 1,520 1,270 1,740 1,740 1,500 1,920
6 1,270 1,000 1,520 1,300 1,030 1,550 1,330 1,060 1,580 1,550 1,290 1,740 1,770 1,520 1,900
6.5 1,390 1,090 1,630 1,430 1,130 1,670 1,470 1,170 1,710 1,690 1,400 1,870 1,910 1,630 2,030
7 1,460 1,160 1,700 1,500 1,200 1,740 1,540 1,240 1,780 1,740 1,470 1,940 1,940 1,700 2,100
8 1,710 1,350 1,900 1,750 1,390 1,940 1,790 1,430 1,980 2,010 1,660 2,140 2,230 1,890 2,300
10 1,980 1,820 2,180 2,030 1,870 2,230 2,080 1,920 2,280 2,280 2,150 2,440 2,480 2,380 2,600
12 2,160 1,830 2,570 2,210 1,880 2,630 2,260 1,930 2,680 2,620 2,250 3,000 2,980 2,570 3,320
15 2,660 2,330 3,080 2,710 2,380 3,130 2,760 2,430 3,180 3,120 2,750 3,500 3,480 3,070 3,820
16 2,810 2,480 3,230 2,860 2,530 3,280 2,910 2,580 3,330 3,270 2,900 3,650 3,630 3,220 3,970

■数量スライド価格
数 量 1~4 5~12 13~19 20~50 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期


500円/1本
同一サイズ3本以上は一律1,350円

追加工

追加工価格も数量スライド適用 こちら
先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-:関連画像
追加工詳細 #<a href="/tech/mold/pdf/09_mo355.pdf"> <img src="/img/wysiwygcommon/link.gif" alt="" />こちら</a>#


基本情報

材質 SKD61 表面処理 窒化処理 冷却穴の有無
対応エジェクタスリーブ内径公差 +0.01/0 or H7
