D形エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/ノーマルタイプ,ステップタイプ-

D形エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/ノーマルタイプ,ステップタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.279

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51
硬度 58~60HRC
母材硬度保証範囲(詳細 こちら

D形エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/ノーマルタイプ,ステップタイプ-:関連画像
保持径(D)精度保証範囲(詳細 こちら
つなぎR①(詳細 こちら角エジェクタピンのつなぎR)
  つなぎR②(詳細 こちら段付エジェクタピンのつなぎR)

型 式 ツバ厚
(Flange)
形状部
P・W公差
ノーマルタイプ ステップタイプ
ERDP ERDF 4mm(T4) 0
-0.01
ERDPJ ERDFJ 4・6・8mm(JIS)

型番
ERDF1.5-[50-200/0.01]-P[0.6-1.4/0.01]-W[0.3-1.3/0.01]-N[30-180/1]
ERDF2-[50-250/0.01]-P[0.8-1.9/0.01]-W[0.4-1.8/0.01]-N[30-230/1]
ERDF2.5-[50-250/0.01]-P[0.8-2.4/0.01]-W[0.4-2.3/0.01]-N[30-230/1]
ERDF3-[50-300/0.01]-P[1-2.9/0.01]-W[0.5-2.8/0.01]-N[30-280/1]
ERDF3.5-[50-300/0.01]-P[1.5-3.4/0.01]-W[0.75-3.3/0.01]-N[30-280/1]
ERDF4-[50-300/0.01]-P[2-3.9/0.01]-W[1-3.8/0.01]-N[30-280/1]
ERDF4.5-[50-300/0.01]-P[2.5-4.4/0.01]-W[1.25-4.3/0.01]-N[30-280/1]
ERDF5-[50-350/0.01]-P[3-4.9/0.01]-W[1.5-4.8/0.01]-N[30-340/1]
ERDF5.5-[50-350/0.01]-P[3.5-5.4/0.01]-W[1.75-5.3/0.01]-N[30-340/1]
ERDF6-[50-350/0.01]-P[4-5.9/0.01]-W[2-5.8/0.01]-N[30-340/1]
ERDF6.5-[50-350/0.01]-P[4.5-6.4/0.01]-W[2.25-6.3/0.01]-N[30-340/1]
ERDF7-[50-350/0.01]-P[5-6.9/0.01]-W[2.5-6.8/0.01]-N[30-340/1]
ERDF8-[50-350/0.01]-P[6-7.9/0.01]-W[3-7.8/0.01]-N[30-340/1]
ERDF9-[50-350/0.01]-P[6.9-8.9/0.01]-W[3.45-8.8/0.01]-N[30-330/1]
ERDF10-[50-350/0.01]-P[7.9-9.9/0.01]-W[3.95-9.8/0.01]-N[30-340/1]
ERDF12-[50-350/0.01]-P[8.9-11.9/0.01]-W[4.45-11.8/0.01]-N[30-330/1]
ERDFJ1.5-[50-200/0.01]-P[0.6-1.4/0.01]-W[0.3-1.3/0.01]-N[30-180/1]
ERDFJ2-[50-250/0.01]-P[0.8-1.9/0.01]-W[0.4-1.8/0.01]-N[30-180/1]
ERDFJ2.5-[50-250/0.01]-P[0.8-2.4/0.01]-W[0.4-2.3/0.01]-N[30-180/1]
ERDFJ3-[50-300/0.01]-P[1-2.9/0.01]-W[0.5-2.8/0.01]-N[30-180/1]
ERDFJ3.5-[50-300/0.01]-P[1.5-3.4/0.01]-W[0.75-3.3/0.01]-N[30-180/1]
ERDFJ4-[50-300/0.01]-P[2-3.9/0.01]-W[1-3.8/0.01]-N[30-180/1]
ERDFJ4.5-[50-300/0.01]-P[2.5-4.4/0.01]-W[1.25-4.3/0.01]-N[30-180/1]
ERDFJ5-[50-350/0.01]-P[3-4.9/0.01]-W[1.5-4.8/0.01]-N[30-180/1]
ERDFJ5.5-[50-350/0.01]-P[3.5-5.4/0.01]-W[1.75-5.3/0.01]-N[30-180/1]
ERDFJ6-[50-350/0.01]-P[4-5.9/0.01]-W[2-5.8/0.01]-N[30-180/1]
ERDFJ6.5-[50-350/0.01]-P[4.5-6.4/0.01]-W[2.25-6.3/0.01]-N[30-180/1]
ERDFJ7-[50-350/0.01]-P[5-6.9/0.01]-W[2.5-6.8/0.01]-N[30-180/1]
ERDFJ8-[50-350/0.01]-P[6-7.9/0.01]-W[3-7.8/0.01]-N[30-180/1]
ERDFJ9-[50-350/0.01]-P[6.9-8.9/0.01]-W[3.45-8.8/0.01]-N[30-220/1]
ERDFJ10-[50-350/0.01]-P[7.9-9.9/0.01]-W[3.95-9.8/0.01]-N[30-220/1]
ERDFJ12-[50-350/0.01]-P[8.9-11.9/0.01]-W[4.45-11.8/0.01]-N[30-220/1]
ERDP1.5-[50-200/0.01]-W[0.75-1.4/0.01]-N[30-180/1]
ERDP2-[50-250/0.01]-W[1-1.9/0.01]-N[30-230/1]
ERDP2.5-[50-250/0.01]-W[1.25-2.4/0.01]-N[30-230/1]
ERDP3-[50-300/0.01]-W[1.5-2.9/0.01]-N[30-280/1]
ERDP3.5-[50-300/0.01]-W[1.75-3.4/0.01]-N[30-280/1]
ERDP4-[50-300/0.01]-W[2-3.9/0.01]-N[30-280/1]
ERDP4.5-[50-300/0.01]-W[2.25-4.4/0.01]-N[30-280/1]
ERDP5-[50-350/0.01]-W[2.5-4.9/0.01]-N[30-330/1]
ERDP5.5-[50-350/0.01]-W[2.75-5.4/0.01]-N[30-330/1]
ERDP6-[50-350/0.01]-W[3-5.9/0.01]-N[30-330/1]
ERDP6.5-[50-350/0.01]-W[3.25-6.4/0.01]-N[30-330/1]
ERDP7-[50-350/0.01]-W[3.5-6.9/0.01]-N[30-330/1]
ERDP8-[50-350/0.01]-W[4-7.9/0.01]-N[30-330/1]
ERDP9-[50-350/0.01]-W[4.5-8.9/0.01]-N[30-330/1]
ERDP10-[50-350/0.01]-W[5-9.9/0.01]-N[30-330/1]
ERDP12-[50-350/0.01]-W[6-11.9/0.01]-N[30-330/1]
ERDPJ1.5-[50-200/0.01]-W[0.75-1.4/0.01]-N[30-180/1]
ERDPJ2-[50-250/0.01]-W[1-1.9/0.01]-N[30-230/1]
ERDPJ2.5-[50-250/0.01]-W[1.25-2.4/0.01]-N[30-230/1]
ERDPJ3-[50-300/0.01]-W[1.5-2.9/0.01]-N[30-280/1]
ERDPJ3.5-[50-300/0.01]-W[1.75-3.4/0.01]-N[30-280/1]
ERDPJ4-[50-300/0.01]-W[2-3.9/0.01]-N[30-280/1]
ERDPJ4.5-[50-300/0.01]-W[2.25-4.4/0.01]-N[30-280/1]
ERDPJ5-[50-350/0.01]-W[2.5-4.9/0.01]-N[30-330/1]
ERDPJ5.5-[50-350/0.01]-W[2.75-5.4/0.01]-N[30-330/1]
ERDPJ6-[50-350/0.01]-W[3-5.9/0.01]-N[30-330/1]
ERDPJ6.5-[50-350/0.01]-W[3.25-6.4/0.01]-N[30-330/1]
ERDPJ7-[50-350/0.01]-W[3.5-6.9/0.01]-N[30-330/1]
型番通常単価スライド値引通常
出荷日
RoHSツバ厚 P(先端部)
(mm)
W(先端部)
(mm)
D(保持部軸径)
(mm)
タイプ L(全長)
(mm)
N
(mm)

-

3日目 対応4mm(T4)0.6 ~ 1.40.3 ~ 1.31.5ステップ50 ~ 20030 ~ 180

-

3日目 対応4mm(T4)0.8 ~ 1.90.4 ~ 1.82ステップ50 ~ 25030 ~ 230

-

3日目 対応4mm(T4)0.8 ~ 2.40.4 ~ 2.32.5ステップ50 ~ 25030 ~ 230

-

3日目 対応4mm(T4)1 ~ 2.90.5 ~ 2.83ステップ50 ~ 30030 ~ 280

-

3日目 対応4mm(T4)1.5 ~ 3.40.75 ~ 3.33.5ステップ50 ~ 30030 ~ 280

-

3日目 対応4mm(T4)2 ~ 3.91 ~ 3.84ステップ50 ~ 30030 ~ 280

-

3日目 対応4mm(T4)2.5 ~ 4.41.25 ~ 4.34.5ステップ50 ~ 30030 ~ 280

-

3日目 対応4mm(T4)3 ~ 4.91.5 ~ 4.85ステップ50 ~ 35030 ~ 340

-

3日目 対応4mm(T4)3.5 ~ 5.41.75 ~ 5.35.5ステップ50 ~ 35030 ~ 340

-

3日目 対応4mm(T4)4 ~ 5.92 ~ 5.86ステップ50 ~ 35030 ~ 340

-

3日目 対応4mm(T4)4.5 ~ 6.42.25 ~ 6.36.5ステップ50 ~ 35030 ~ 340

-

3日目 対応4mm(T4)5 ~ 6.92.5 ~ 6.87ステップ50 ~ 35030 ~ 340

-

3日目 対応4mm(T4)6 ~ 7.93 ~ 7.88ステップ50 ~ 35030 ~ 340

-

3日目 対応4mm(T4)6.9 ~ 8.93.45 ~ 8.89ステップ50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)7.9 ~ 9.93.95 ~ 9.810ステップ50 ~ 35030 ~ 340

-

3日目 対応4mm(T4)8.9 ~ 11.94.45 ~ 11.812ステップ50 ~ 35030 ~ 330

-

3日目 対応4mm(JIS)0.6 ~ 1.40.3 ~ 1.31.5ステップ50 ~ 20030 ~ 180

-

3日目 対応4mm(JIS)0.8 ~ 1.90.4 ~ 1.82ステップ50 ~ 25030 ~ 180

-

3日目 対応4mm(JIS)0.8 ~ 2.40.4 ~ 2.32.5ステップ50 ~ 25030 ~ 180

-

3日目 対応4mm(JIS)1 ~ 2.90.5 ~ 2.83ステップ50 ~ 30030 ~ 180

-

3日目 対応4mm(JIS)1.5 ~ 3.40.75 ~ 3.33.5ステップ50 ~ 30030 ~ 180

-

3日目 対応6mm(JIS)2 ~ 3.91 ~ 3.84ステップ50 ~ 30030 ~ 180

-

3日目 対応6mm(JIS)2.5 ~ 4.41.25 ~ 4.34.5ステップ50 ~ 30030 ~ 180

-

3日目 対応6mm(JIS)3 ~ 4.91.5 ~ 4.85ステップ50 ~ 35030 ~ 180

-

3日目 対応6mm(JIS)3.5 ~ 5.41.75 ~ 5.35.5ステップ50 ~ 35030 ~ 180

-

3日目 対応6mm(JIS)4 ~ 5.92 ~ 5.86ステップ50 ~ 35030 ~ 180

-

3日目 対応6mm(JIS)4.5 ~ 6.42.25 ~ 6.36.5ステップ50 ~ 35030 ~ 180

-

3日目 対応6mm(JIS)5 ~ 6.92.5 ~ 6.87ステップ50 ~ 35030 ~ 180

-

3日目 対応8mm(JIS)6 ~ 7.93 ~ 7.88ステップ50 ~ 35030 ~ 180

-

3日目 対応8mm(JIS)6.9 ~ 8.93.45 ~ 8.89ステップ50 ~ 35030 ~ 220

-

3日目 対応8mm(JIS)7.9 ~ 9.93.95 ~ 9.810ステップ50 ~ 35030 ~ 220

-

3日目 対応8mm(JIS)8.9 ~ 11.94.45 ~ 11.812ステップ50 ~ 35030 ~ 220

-

3日目 対応4mm(T4)-0.75 ~ 1.41.5ノーマル50 ~ 20030 ~ 180

-

3日目 対応4mm(T4)-1 ~ 1.92ノーマル50 ~ 25030 ~ 230

-

3日目 対応4mm(T4)-1.25 ~ 2.42.5ノーマル50 ~ 25030 ~ 230

-

3日目 対応4mm(T4)-1.5 ~ 2.93ノーマル50 ~ 30030 ~ 280

-

3日目 対応4mm(T4)-1.75 ~ 3.43.5ノーマル50 ~ 30030 ~ 280

-

3日目 対応4mm(T4)-2 ~ 3.94ノーマル50 ~ 30030 ~ 280

-

3日目 対応4mm(T4)-2.25 ~ 4.44.5ノーマル50 ~ 30030 ~ 280

-

3日目 対応4mm(T4)-2.5 ~ 4.95ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)-2.75 ~ 5.45.5ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)-3 ~ 5.96ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)-3.25 ~ 6.46.5ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)-3.5 ~ 6.97ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)-4 ~ 7.98ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)-4.5 ~ 8.99ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)-5 ~ 9.910ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(T4)-6 ~ 11.912ノーマル50 ~ 35030 ~ 330

-

3日目 対応4mm(JIS)-0.75 ~ 1.41.5ノーマル50 ~ 20030 ~ 180

-

3日目 対応4mm(JIS)-1 ~ 1.92ノーマル50 ~ 25030 ~ 230

-

3日目 対応4mm(JIS)-1.25 ~ 2.42.5ノーマル50 ~ 25030 ~ 230

-

3日目 対応4mm(JIS)-1.5 ~ 2.93ノーマル50 ~ 30030 ~ 280

-

3日目 対応4mm(JIS)-1.75 ~ 3.43.5ノーマル50 ~ 30030 ~ 280

-

3日目 対応6mm(JIS)-2 ~ 3.94ノーマル50 ~ 30030 ~ 280

-

3日目 対応6mm(JIS)-2.25 ~ 4.44.5ノーマル50 ~ 30030 ~ 280

-

3日目 対応6mm(JIS)-2.5 ~ 4.95ノーマル50 ~ 35030 ~ 330

-

3日目 対応6mm(JIS)-2.75 ~ 5.45.5ノーマル50 ~ 35030 ~ 330

-

3日目 対応6mm(JIS)-3 ~ 5.96ノーマル50 ~ 35030 ~ 330

-

3日目 対応6mm(JIS)-3.25 ~ 6.46.5ノーマル50 ~ 35030 ~ 330

-

3日目 対応6mm(JIS)-3.5 ~ 6.97ノーマル50 ~ 35030 ~ 330

Loading...

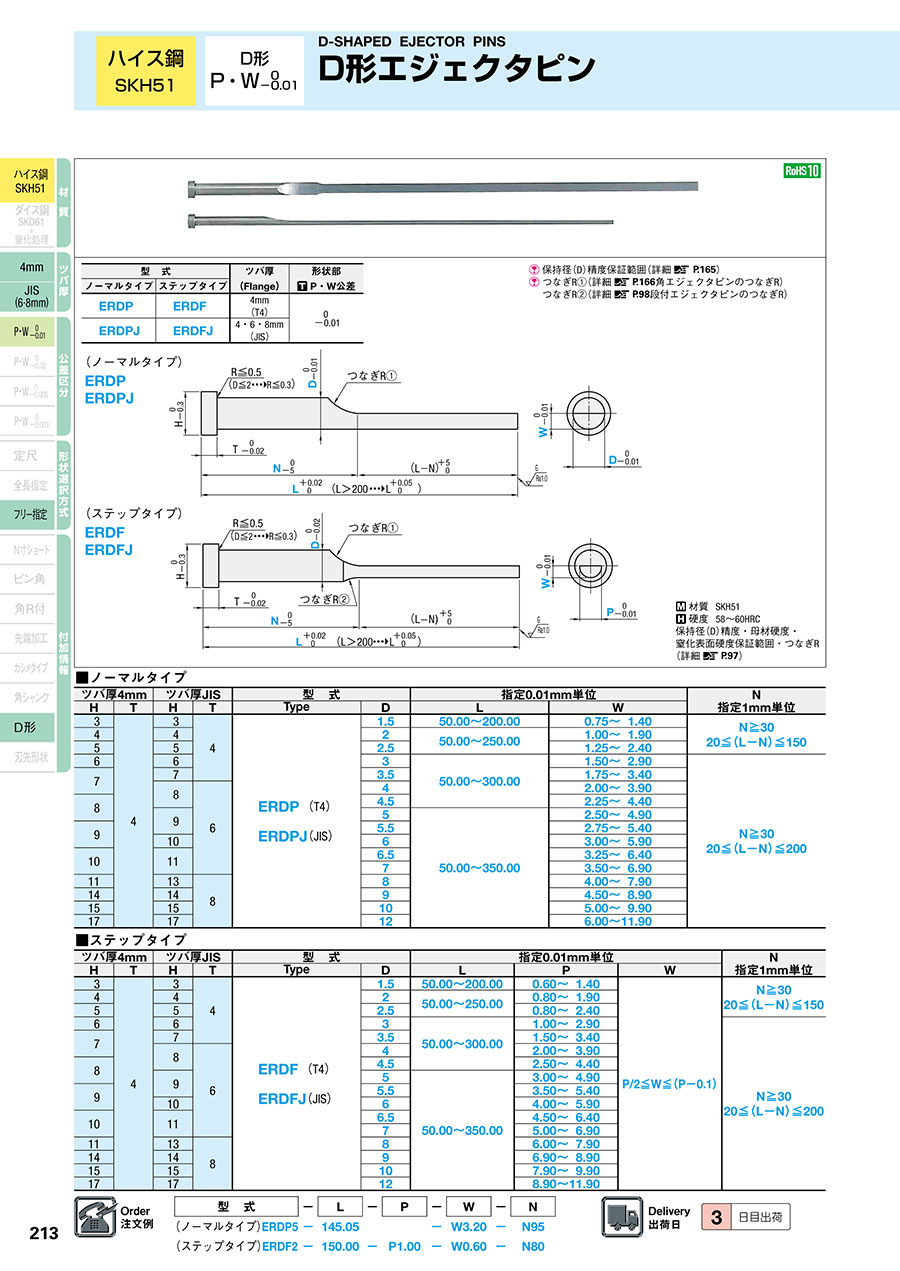

規格表

D形エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/ノーマルタイプ,ステップタイプ-:関連画像
・規格表
■ノーマルタイプ
ツバ厚4mm ツバ厚JIS 型 式 指定0.01mm単位 N
指定1mm単位
H T H T Type D L W
3 4 3 4 ERDP (T4)

ERDPJ(JIS)
1.5 50.00~200.00 0.75~ 1.40 N≧30
20≦(L-N)≦150
4 4 2 50.00~250.00 1.00~ 1.90
5 5 2.5 1.25~ 2.40
6 6 3 50.00~300.00 1.50~ 2.90 N≧30
20≦(L-N)≦200
7 7 3.5 1.75~ 3.40
8 6 4 2.00~ 3.90
8 4.5 2.25~ 4.40
9 5 50.00~350.00 2.50~ 4.90
9 5.5 2.75~ 5.40
10 6 3.00~ 5.90
10 11 6.5 3.25~ 6.40
7 3.50~ 6.90
11 13 8 8 4.00~ 7.90
14 14 9 4.50~ 8.90
15 15 10 5.00~ 9.90
17 17 12 6.00~11.90

■ステップタイプ
ツバ厚4mm ツバ厚JIS 型 式 指定0.01mm単位 N
指定1mm単位
H T H T Type D L P W
3 4 3 4 ERDF (T4)
ERDFJ(JIS)
1.5 50.00~200.00 0.60~ 1.40 P/2≦W≦(P-0.1) N≧30
20≦(L-N)≦150
4 4 2 50.00~250.00 0.80~ 1.90
5 5 2.5 0.80~ 2.40
6 6 3 50.00~300.00 1.00~ 2.90 N≧30
20≦(L-N)≦200
7 7 3.5 1.50~ 3.40
8 6 4 2.00~ 3.90
8 4.5 2.50~ 4.40
9 5 50.00~350.00 3.00~ 4.90
9 5.5 3.50~ 5.40
10 6 4.00~ 5.90
10 11 6.5 4.50~ 6.40
7 5.00~ 6.90
11 13 8 8 6.00~ 7.90
14 14 9 6.90~ 8.90
15 15 10 7.90~ 9.90
17 17 12 8.90~11.90


■ノーマルタイプ ERDP ERDPJ
型 式 ¥基準単価 1~4本
Type D L50.00~200.00 L200.01~250.00 L2 50.01~300.00 L300.01~350.00
ERDP
ERDPJ
1.5 1,310
2 1,170 1,480
2.5
3 1,170 1,480 1,700
3.5
4 1,290 1,570 1,800
4.5
5 1,340 1,630 1,880 2,140
5.5
6 1,410 1,720 1,980 2,180
6.5
7 1,510 1,820 2,110 2,420
8 1,560 1,870 2,130 2,470
9 1,780 2,130 2,370 2,580
10 1,890 2,260 2,510 2,750
12 2,270 2,710 3,010 3,290

■ステップタイプ ERDF ERDFJ
型 式 ¥基準単価 1~4本
Type D L50.00~200.00 L200.01~250.00 L250.01~300.00 L300.01~350.00
ERDF
ERDFJ
1.5 1,450
2 1,300 1,640
2.5
3 1,300 1,640 1,880
3.5
4 1,430 1,740 2,000
4.5
5 1,490 1,810 2,090 2,380
5.5
6 1,570 1,910 2,200 2,430
6.5
7 1,670 2,020 2,340 2,690
8 1,730 2,080 2,360 2,750
9 1,980 2,350 2,800 3,060
10 2,100 2,510 2,790 3,060
12 2,520 3,010 3,350 3,660

■数量スライド価格
数 量 1~4 5~12 13~49 50~100 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期

追加工

D形エジェクタピン -ハイス鋼SKH51/ツバ厚4mm/ノーマルタイプ,ステップタイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKH51 形状タイプ D形 バリ取り処理 ノーマル
P/W寸法公差(代表公差) 0/-0.01 表面処理 なし 角処理 なし
先端形状 なし 刻印文字タイプ なし 刻印文字数 なし
角R加工位置 なし C面加工位置 なし ガス抜き形状の有無
