      大型用角エジェクタブランク -ハイス鋼SKH51-

      大型用角エジェクタブランク -ハイス鋼SKH51-
      通常単価(税別)
      -
      税込単価
      -
      通常出荷日：3日目

      ハイス鋼SKH51の、大型用角エジェクタブランクとなります。

      未確定：候補が2型番あります。
      • 単価(税別)
        -円
      • 合計(税別)
        -円
        (税込価格：-円)
      • 出荷日
        -
        (参考出荷日：-円)
      数量：

      商品情報

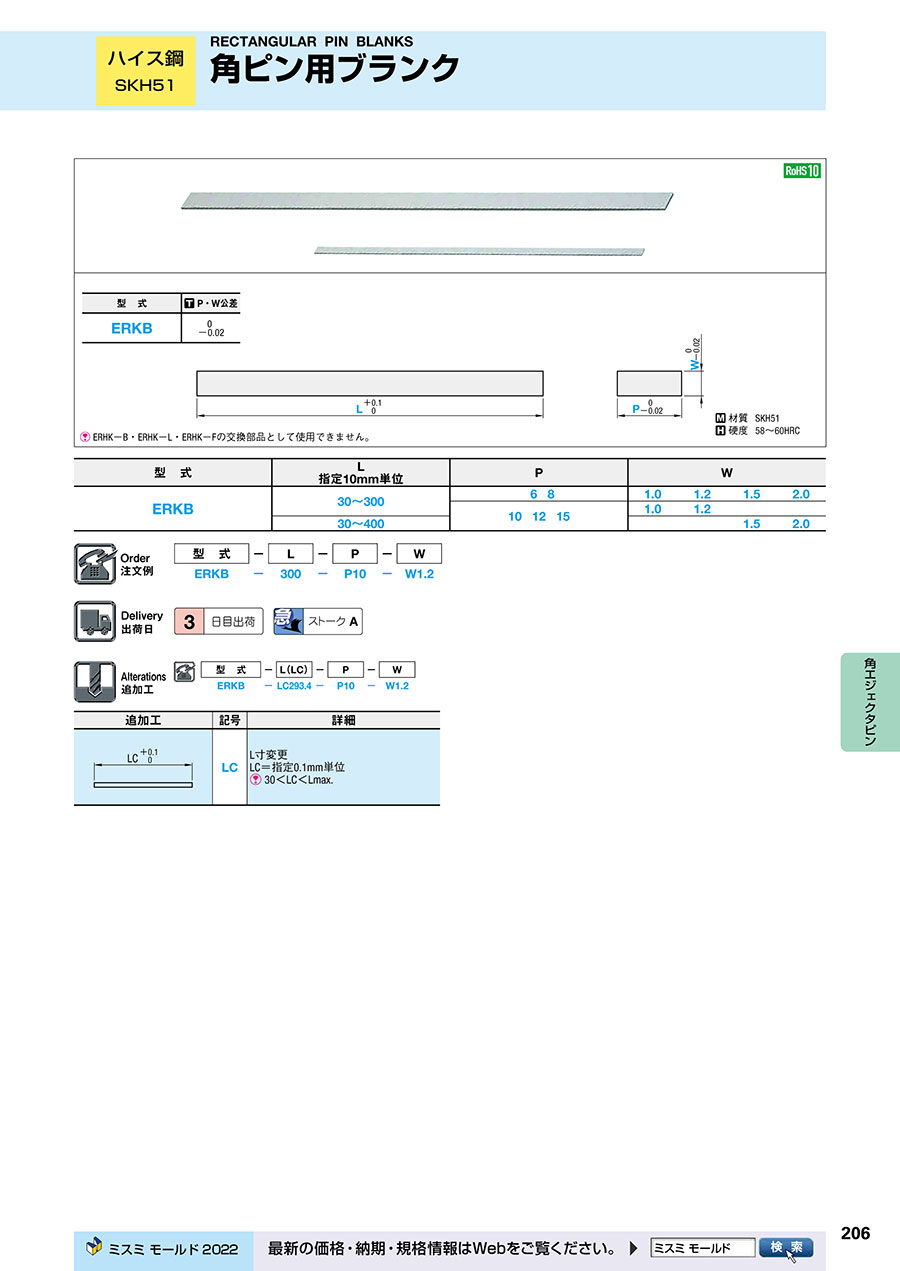

      外形図・製品仕様

      大型用角エジェクタブランク -ハイス鋼SKH51-
      型    式 P・W公差
      ERKB0
      -0.02

      ERHK-B・ERHK-L・ERHK-Fの交換部品として使用できません。

       材質 SKH51
       硬度 58～60HRC

      規格表

      型    式L
      指定10mm単位      		PW
      ERKB30～3006 81.01.21.52.0
      10 12 151.01.2
      30～400  1.52.0

      注文例

      大型用角エジェクタブランク -ハイス鋼SKH51-

      出荷日

      大型用角エジェクタブランク -ハイス鋼SKH51-

      追加工

      大型用角エジェクタブランク -ハイス鋼SKH51-

      型番リスト

      表示件数
    • 1
      • 型番
      ERKB-[30-400/10]-P[6,8,10,12,15]-W[1,1.2,1.5,2]
      ERKB-LC[30.1-399.9/0.1]-P[6,8,10,12,15]-W[1,1.2,1.5,2]

      P（先端部）

      (mm)

      W（先端部）

      (mm)

      L(全長)

      (mm)

      全長変更 [LC]

      (mm)

      		RoHS?最小発注数量
      6 ～ 15
      1 ～ 2
      30 ～ 400
      -
      10
      1個
      6 ～ 15
      1 ～ 2
      -
      30.1 ～ 399.9
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      3日目
      -
      ( - )
      3日目
    • 1

      • 詳細情報

      基本情報

      ハイス鋼SKH51の、大型用角エジェクタブランクとなります。

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
