大型用角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-

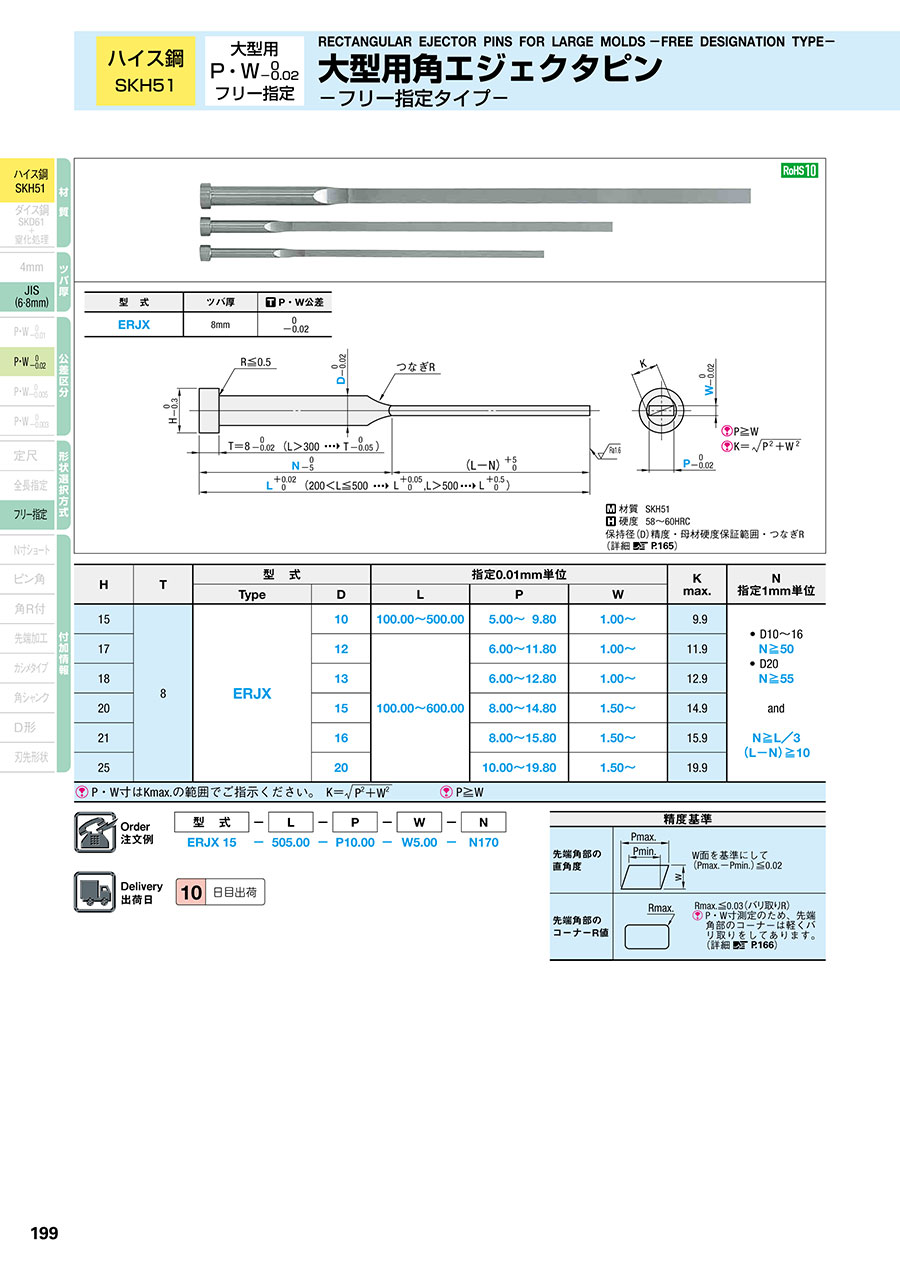

PDFP.263

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51
硬度 58~60HRC
母材硬度保証範囲(詳細 こちら

大型用角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-:関連画像
保持径(D)精度保証範囲(詳細 こちら
つなぎR(詳細 こちら

型 式 ツバ厚 P・W公差
ERJX 8mm 0
-0.02

型番
ERJX10-[100-500/0.01]-P[5-9.8/0.01]-W[1-9.8/0.01]-N[34-490/1]
ERJX12-[100-600/0.01]-P[6-11.8/0.01]-W[1-11.8/0.01]-N[34-590/1]
ERJX13-[100-600/0.01]-P[6-12.8/0.01]-W[1-12.8/0.01]-N[34-590/1]
ERJX15-[100-600/0.01]-P[8-14.8/0.01]-W[1.5-14.8/0.01]-N[33-590/1]
ERJX16-[100-600/0.01]-P[8-15.8/0.01]-W[1.5-15.8/0.01]-N[33-590/1]
ERJX20-[100-600/0.01]-P[10-19.8/0.01]-W[1.5-19.8/0.01]-N[34-590/1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSP(先端部)
(mm)
W(先端部)
(mm)
D(保持部軸径)
(mm)
L(全長)
(mm)
N
(mm)

-

1個 5日目 対応5 ~ 9.81 ~ 9.810100 ~ 50034 ~ 490

-

1個 5日目 対応6 ~ 11.81 ~ 11.812100 ~ 60034 ~ 590

-

1個 5日目 対応6 ~ 12.81 ~ 12.813100 ~ 60034 ~ 590

-

1個 5日目 対応8 ~ 14.81.5 ~ 14.815100 ~ 60033 ~ 590

-

1個 5日目 対応8 ~ 15.81.5 ~ 15.816100 ~ 60033 ~ 590

-

1個 5日目 対応10 ~ 19.81.5 ~ 19.820100 ~ 60034 ~ 590

Loading...

  1. 1

規格表

大型用角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-:関連画像
・規格表
H T 型 式 指定0.01mm単位 K
max.
N
指定1mm単位
Type D L P W
15 8 ERJX 10 100.00~500.00 5.00~ 9.80 1.00~ 9.9 ・D10~16
N≧50
・D20
N≧55

and
N≧L/3
(L-N)≧10
17 12 100.00~600.00 6.00~11.80 1.00~ 11.9
18 13 6.00~12.80 1.00~ 12.9
20 15 8.00~14.80 1.50~ 14.9
21 16 8.00~15.80 1.50~ 15.9
25 20 10.00~19.80 1.50~ 19.9
P・W寸法はKmax.の範囲でご指示ください。 K=大型用角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-:関連画像 P≧W


型 式 ¥基準単価 1~4本
Type D L100.00~150.00 L150.01~200.00 L200.01~250.00 L250.01~300.00 L300.01~350.00
ERJX 10 3,240 3,630 3,990 5,140 5,680
12 4,000 4,410 4,740 5,280 5,810
13 5,050 5,580 6,000 6,680 7,370
15 5,950 6,440 6,720 8,120 8,930
16 6,910 7,250 8,590 10,170 11,130
20 8,280 8,700 10,620 12,550 13,890

型 式 ¥基準単価 1~4本
Type D L350.01~400.00 L400.01~450.00 L450.01~500.00 L500.01~550.00 L550.01~600.00
ERJX 10 7,700 8,800 9,990
12 9,040 10,310 11,690 13,130 14,560
13 9,950 11,360 12,870 14,450 16,020
15 11,030 12,640 14,180 15,700 17,450
16 12,050 13,850 15,440 17,110 19,060
20 15,010 17,210 19,320 21,290 23,730

■数量スライド価格
数 量 1~4 5~12 13~49 50~100 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期

仕様・概要

■精度基準
先端角部の直角度 先端角部のコーナーR値
大型用角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-:関連画像
W面を基準にして
(Pmax.-Pmin.)≦0.02
大型用角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-:関連画像
Rmax.≦0.03(バリ取りR)
P・W寸法測定のため、先端角部のコーナーは軽くバリ取りをしてあります。(詳細 こちら

追加工

大型用角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.02/フリー指定タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKH51 形状タイプ ノーマル バリ取り処理 ノーマル
P/W寸法公差(代表公差) 0/-0.02 表面処理 なし ツバ厚 8mm(JIS)
角処理 なし 先端形状 なし 刻印文字タイプ なし
刻印文字数 なし 角R加工位置 なし C面加工位置 なし
ガス抜き形状の有無
