角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-

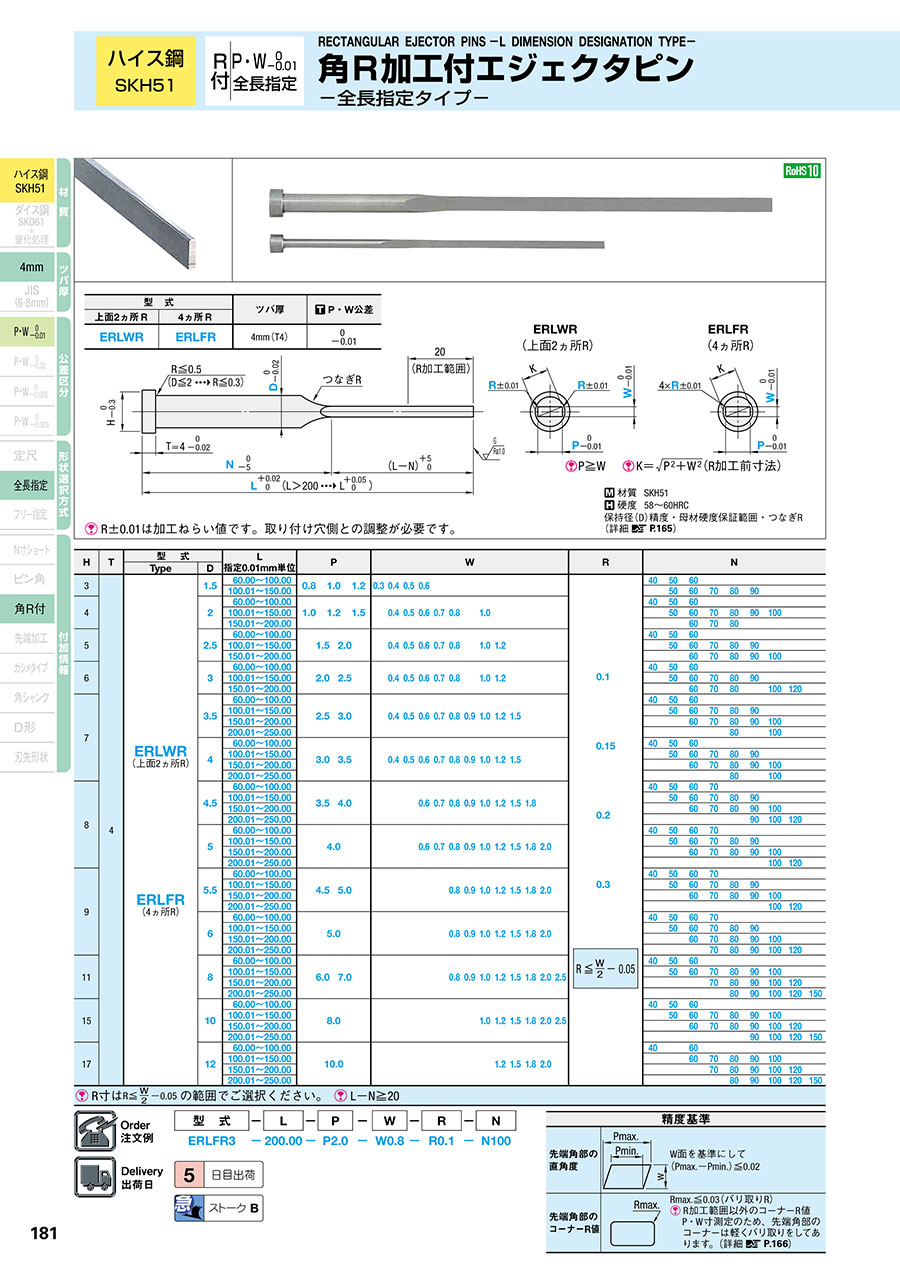

カタログ |P.181

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-

4.2

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

4.2

通常出荷日：5 日目

ハイス鋼SKH51・P/W公差0_-0.01・全長指定タイプの角R付エジェクタ...

詳細情報を確認する

材質
SKH51
形状タイプ
ノーマル
バリ取り処理
ノーマル
P/W寸法公差（代表公差）
0/-0.01
表面処理
なし
ツバ厚
4mm(T4)
角処理
角R加工
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
C面加工位置
なし
ガス抜き形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

R±0.01は加工ねらい値です。取り付け穴側との調整が必要です。

型式		ツバ厚	P・W公差
上面2ヵ所R	4ヵ所R	ツバ厚	P・W公差
ERLWR	ERLFR	4mm（T4）	0 -0.01

材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）

規格表

H	T	型式		L 指定0.01mm単位	P			W													R	N
H	T	Type	D	L 指定0.01mm単位	P			W													R	N
3	4	ERLWR （上面2ヵ所R） ERLFR （4ヵ所R）	1.5	60.00～100.00	0.8	1.0	1.2	0.3	0.4	0.5	0.6										0.1 0.15 0.2 0.3	40	50	60
3			1.5	100.01～150.00	0.8	1.0	1.2	0.3	0.4	0.5	0.6												50	60	70	80	90
4			2	60.00～100.00	1.0	1.2	1.5		0.4	0.5	0.6	0.7	0.8		1.0							40	50	60
				100.01～150.00																			50	60	70	80	90	100
				150.01～200.00																				60	70	80
5			2.5	60.00～100.00	1.5 2.0				0.4	0.5	0.6	0.7	0.8		1.0	1.2						40	50	60
				100.01～150.00																			50	60	70	80	90
				150.01～200.00																				60	70	80	90	100
6			3	60.00～100.00	2.0 2.5				0.4	0.5	0.6	0.7	0.8		1.0	1.2						40	50	60
				100.01～150.00																			50	60	70	80	90
				150.01～200.00																				60	70	80		100	120
7			3.5	60.00～100.00	2.5 3.0				0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5					40	50	60
				100.01～150.00																			50	60	70	80	90
				150.01～200.00																				60	70	80	90	100
				200.01～250.00																						80		100
			4	60.00～100.00	3.0 3.5				0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5					40	50	60
				100.01～150.00																			50	60	70	80	90
				150.01～200.00																				60	70	80	90	100
				200.01～250.00																						80		100
8			4.5	60.00～100.00	3.5 4.0						0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.8				40	50	60	70
				100.01～150.00																			50	60	70	80	90
				150.01～200.00																				60	70	80	90	100
				200.01～250.00																							90	100	120
			5	60.00～100.00	4.0						0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.8	2.0			40	50	60	70
				100.01～150.00																			50	60	70	80	90
				150.01～200.00																				60	70	80	90	100
				200.01～250.00																								100	120
9			5.5	60.00～100.00	4.5 5.0								0.8	0.9	1.0	1.2	1.5	1.8	2.0			40	50	60	70
				100.01～150.00																			50	60	70	80	90
				150.01～200.00																				60	70	80	90	100
				200.01～250.00																								100	120
			6	60.00～100.00	5.0								0.8	0.9	1.0	1.2	1.5	1.8	2.0			40	50	60	70
				100.01～150.00																			50	60	70	80	90
				150.01～200.00																				60	70	80	90	100
				200.01～250.00																					70	80	90	100	120
11			8	60.00～100.00	6.0 7.0								0.8	0.9	1.0	1.2	1.5	1.8	2.0	2.5		40	50	60
				100.01～150.00																			50	60	70	80	90	100
				150.01～200.00																					70	80	90	100	120
				200.01～250.00																						80	90	100	120	150
15			10	60.00～100.00	8.0										1.0	1.2	1.5	1.8	2.0	2.5		40	50	60
				100.01～150.00																			50	60	70	80	90	100
				150.01～200.00																				60	70	80	90	100	120
				200.01～250.00																							90	100	120	150
17			12	60.00～100.00	10.0											1.2	1.5	1.8	2.0			40		60
				100.01～150.00																				60	70	80	90	100
				150.01～200.00																					70	80	90	100	120
				200.01～250.00																						80	90	100	120	150
R寸はの範囲でご選択ください。 L-N≧20

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.02
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） R加工範囲以外のコーナーR値 P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

注文例

出荷日

追加工

P.167
P.168

型番リスト

表示件数

型番

ERLFR1.5-[60-150/0.01]-P[0.8,1,1.2]-W[0.3,0.4,0.5,0.6]-R[0.1,0.15,0.2]-N[40,50,60,70,80,90]

ERLFR2-[60-200/0.01]-P[1,1.2,1.5]-W[0.4,0.5,0.6,0.7,0.8,1]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERLFR2.5-[60-200/0.01]-P[1.5,2]-W[0.4,0.5,0.6,0.7,0.8,1,1.2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERLFR3-[60-200/0.01]-P[2,2.5]-W[0.4,0.5,0.6,0.7,0.8,1,1.2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLFR3.5-[60-250/0.01]-P[2.5,3]-W[0.4,0.5,0.6,0.7,0.8,0.9,1,1.2,1.5]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERLFR4-[60-250/0.01]-P[3,3.5]-W[0.4,0.5,0.6,0.7,0.8,0.9,1,1.2,1.5]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERLFR4.5-[60-250/0.01]-P[3.5,4]-W[0.6,0.7,0.8,0.9,1,1.2,1.5,1.8]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLFR5-[60-250/0.01]-P4-W[0.6,0.7,0.8,0.9,1,1.2,1.5,1.8,2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLFR5.5-[60-250/0.01]-P[4.5,5]-W[0.8,0.9,1,1.2,1.5,1.8,2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLFR6-[60-250/0.01]-P5-W[0.8,0.9,1,1.2,1.5,1.8,2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLFR8-[60-250/0.01]-P[6,7]-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120,150]

ERLFR10-[60-250/0.01]-P8-W[1,1.2,1.5,1.8,2,2.5]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120,150]

ERLFR12-[60-250/0.01]-P10-W[1.2,1.5,1.8,2]-R[0.1,0.15,0.2,0.3]-N[40,60,70,80,90,100,120,150]

ERLWR1.5-[60-150/0.01]-P[0.8,1,1.2]-W[0.3,0.4,0.5,0.6]-R[0.1,0.15,0.2]-N[40,50,60,70,80,90]

ERLWR2-[60-200/0.01]-P[1,1.2,1.5]-W[0.4,0.5,0.6,0.7,0.8,1]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERLWR2.5-[60-200/0.01]-P[1.5,2]-W[0.4,0.5,0.6,0.7,0.8,1,1.2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERLWR3-[60-200/0.01]-P[2,2.5]-W[0.4,0.5,0.6,0.7,0.8,1,1.2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLWR3.5-[60-250/0.01]-P[2.5,3]-W[0.4,0.5,0.6,0.7,0.8,0.9,1,1.2,1.5]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERLWR4-[60-250/0.01]-P[3,3.5]-W[0.4,0.5,0.6,0.7,0.8,0.9,1,1.2,1.5]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100]

ERLWR4.5-[60-250/0.01]-P[3.5,4]-W[0.6,0.7,0.8,0.9,1,1.2,1.5,1.8]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLWR5-[60-250/0.01]-P4-W[0.6,0.7,0.8,0.9,1,1.2,1.5,1.8,2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLWR5.5-[60-250/0.01]-P[4.5,5]-W[0.8,0.9,1,1.2,1.5,1.8,2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLWR6-[60-250/0.01]-P5-W[0.8,0.9,1,1.2,1.5,1.8,2]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120]

ERLWR8-[60-250/0.01]-P[6,7]-W[0.8,0.9,1,1.2,1.5,1.8,2,2.5]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120,150]

ERLWR10-[60-250/0.01]-P8-W[1,1.2,1.5,1.8,2,2.5]-R[0.1,0.15,0.2,0.3]-N[40,50,60,70,80,90,100,120,150]

ERLWR12-[60-250/0.01]-P10-W[1.2,1.5,1.8,2]-R[0.1,0.15,0.2,0.3]-N[40,60,70,80,90,100,120,150]

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

角R加工位置

L(全長)

(mm)

R(先端角部コーナーR)

(mm)

RoHS?

最小発注数量

0.8 ～ 1.2	0.3 ～ 0.6	1.5	FR	60 ～ 150	40 ～ 90	0.1 ～ 0.2	10	1個
1 ～ 1.5	0.4 ～ 1	2	FR	60 ～ 200	40 ～ 100	0.1 ～ 0.3	10	1個
1.5 ～ 2	0.4 ～ 1.2	2.5	FR	60 ～ 200	40 ～ 100	0.1 ～ 0.3	10	1個
2 ～ 2.5	0.4 ～ 1.2	3	FR	60 ～ 200	40 ～ 120	0.1 ～ 0.3	10	1個
2.5 ～ 3	0.4 ～ 1.5	3.5	FR	60 ～ 250	40 ～ 100	0.1 ～ 0.3	10	1個
3 ～ 3.5	0.4 ～ 1.5	4	FR	60 ～ 250	40 ～ 100	0.1 ～ 0.3	10	1個
3.5 ～ 4	0.6 ～ 1.8	4.5	FR	60 ～ 250	40 ～ 120	0.1 ～ 0.3	10	1個
4	0.6 ～ 2	5	FR	60 ～ 250	40 ～ 120	0.1 ～ 0.3	10	1個
4.5 ～ 5	0.8 ～ 2	5.5	FR	60 ～ 250	40 ～ 120	0.1 ～ 0.3	10	1個
5	0.8 ～ 2	6	FR	60 ～ 250	40 ～ 120	0.1 ～ 0.3	10	1個
6 ～ 7	0.8 ～ 2.5	8	FR	60 ～ 250	40 ～ 150	0.1 ～ 0.3	10	1個
8	1 ～ 2.5	10	FR	60 ～ 250	40 ～ 150	0.1 ～ 0.3	10	1個
10	1.2 ～ 2	12	FR	60 ～ 250	40 ～ 150	0.1 ～ 0.3	10	1個
0.8 ～ 1.2	0.3 ～ 0.6	1.5	WR	60 ～ 150	40 ～ 90	0.1 ～ 0.2	10	1個
1 ～ 1.5	0.4 ～ 1	2	WR	60 ～ 200	40 ～ 100	0.1 ～ 0.3	10	1個
1.5 ～ 2	0.4 ～ 1.2	2.5	WR	60 ～ 200	40 ～ 100	0.1 ～ 0.3	10	1個
2 ～ 2.5	0.4 ～ 1.2	3	WR	60 ～ 200	40 ～ 120	0.1 ～ 0.3	10	1個
2.5 ～ 3	0.4 ～ 1.5	3.5	WR	60 ～ 250	40 ～ 100	0.1 ～ 0.3	10	1個
3 ～ 3.5	0.4 ～ 1.5	4	WR	60 ～ 250	40 ～ 100	0.1 ～ 0.3	10	1個
3.5 ～ 4	0.6 ～ 1.8	4.5	WR	60 ～ 250	40 ～ 120	0.1 ～ 0.3	10	1個
4	0.6 ～ 2	5	WR	60 ～ 250	40 ～ 120	0.1 ～ 0.3	10	1個
4.5 ～ 5	0.8 ～ 2	5.5	WR	60 ～ 250	40 ～ 120	0.1 ～ 0.3	10	1個
5	0.8 ～ 2	6	WR	60 ～ 250	40 ～ 120	0.1 ～ 0.3	10	1個
6 ～ 7	0.8 ～ 2.5	8	WR	60 ～ 250	40 ～ 150	0.1 ～ 0.3	10	1個
8	1 ～ 2.5	10	WR	60 ～ 250	40 ～ 150	0.1 ～ 0.3	10	1個
10	1.2 ～ 2	12	WR	60 ～ 250	40 ～ 150	0.1 ～ 0.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・P/W公差0_-0.01・全長指定タイプの角R付エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
