角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-

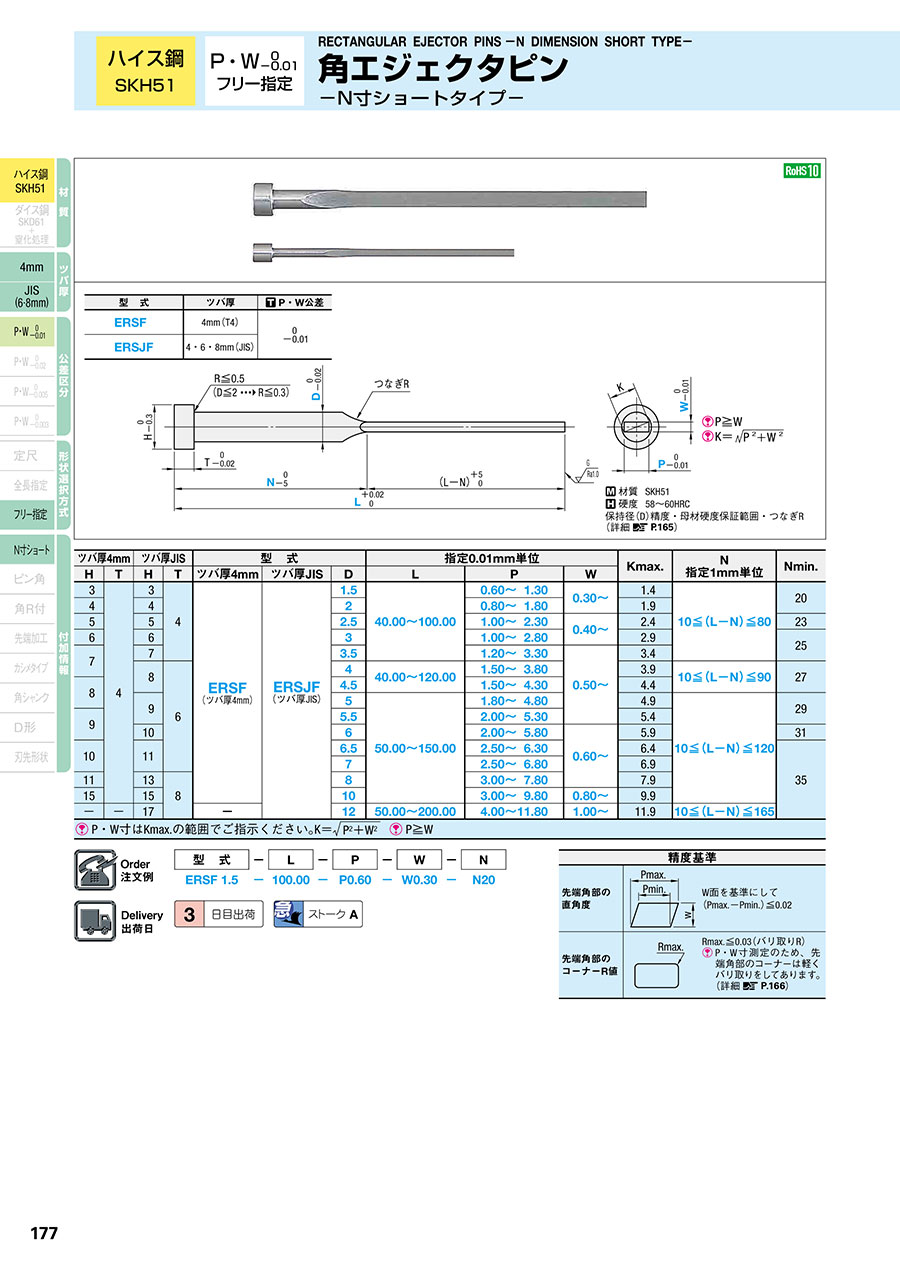

PDFP.207

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51
硬度 58~60HRC
母材硬度保証範囲(詳細 こちら

角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像
P≧W
K=角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像
保持径(D)精度保証範囲(詳細 こちら
つなぎR(詳細は下記)

型 式 ツバ厚 P・W公差
ERSF 4mm(T4) 0
-0.01
ERSJF 4・6・8mm(JIS)

型番
ERSF1.5-[40-100/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-N[20-85/1]
ERSF2-[40-100/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-N[20-85/1]
ERSF2.5-[40-100/0.01]-P[0.8-2.3/0.01]-W[0.4-2.3/0.01]-N[23-85/1]
ERSF3-[40-100/0.01]-P[1-2.8/0.01]-W[0.4-2.8/0.01]-N[25-85/1]
ERSF3.5-[40-100/0.01]-P[1.2-3.3/0.01]-W[0.5-3.3/0.01]-N[10-80/1]
ERSF4-[40-120/0.01]-P[1.5-3.8/0.01]-W[0.5-3.8/0.01]-N[27-105/1]
ERSF4.5-[40-120/0.01]-P[1.5-4.3/0.01]-W[0.5-4.3/0.01]-N[27-105/1]
ERSF5-[50-150/0.01]-P[1.8-4.8/0.01]-W[0.5-4.8/0.01]-N[29-135/1]
ERSF5.5-[50-150/0.01]-P[2-5.3/0.01]-W[0.5-5.3/0.01]-N[29-135/1]
ERSF6-[50-150/0.01]-P[2-5.8/0.01]-W[0.6-5.8/0.01]-N[31-135/1]
ERSF6.5-[50-150/0.01]-P[2.5-6.3/0.01]-W[0.6-6.3/0.01]-N[35-135/1]
ERSF7-[50-150/0.01]-P[2.5-6.8/0.01]-W[0.6-6.8/0.01]-N[35-135/1]
ERSF8-[50-150/0.01]-P[3-7.8/0.01]-W[0.6-7.8/0.01]-N[35-135/1]
ERSF10-[50-150/0.01]-P[3-9.8/0.01]-W[0.8-9.8/0.01]-N[35-135/1]
ERSJF1.5-[40-100/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-N[20-85/1]
ERSJF2-[40-100/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-N[20-85/1]
ERSJF2.5-[40-100/0.01]-P[0.8-2.3/0.01]-W[0.4-2.3/0.01]-N[23-85/1]
ERSJF3-[40-100/0.01]-P[1-2.8/0.01]-W[0.4-2.8/0.01]-N[25-85/1]
ERSJF3.5-[40-100/0.01]-P[1.2-3.3/0.01]-W[0.5-3.3/0.01]-N[25-85/1]
ERSJF4-[40-120/0.01]-P[1.5-3.8/0.01]-W[0.5-3.8/0.01]-N[27-105/1]
ERSJF4.5-[40-120/0.01]-P[1.5-4.3/0.01]-W[0.5-4.3/0.01]-N[27-105/1]
ERSJF5-[50-150/0.01]-P[1.8-4.8/0.01]-W[0.5-4.8/0.01]-N[29-135/1]
ERSJF5.5-[50-150/0.01]-P[2-5.3/0.01]-W[0.5-5.3/0.01]-N[29-135/1]
ERSJF6-[50-150/0.01]-P[2-5.8/0.01]-W[0.6-5.8/0.01]-N[31-135/1]
ERSJF6.5-[50-150/0.01]-P[2.5-6.3/0.01]-W[0.6-6.3/0.01]-N[35-135/1]
ERSJF7-[50-150/0.01]-P[2.5-6.8/0.01]-W[0.6-6.8/0.01]-N[35-135/1]
ERSJF8-[50-150/0.01]-P[3-7.8/0.01]-W[0.6-7.8/0.01]-N[35-135/1]
ERSJF10-[50-150/0.01]-P[3-9.8/0.01]-W[0.8-9.8/0.01]-N[35-135/1]
ERSJF12-[50-200/0.01]-P[4-11.8/0.01]-W[1-11.8/0.01]-N[35-185/1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSツバ厚 P(先端部)
(mm)
W(先端部)
(mm)
D(保持部軸径)
(mm)
L(全長)
(mm)
N
(mm)

-

1個 3日目 対応4mm(T4)0.6 ~ 1.30.3 ~ 1.31.540 ~ 10020 ~ 85

-

1個 3日目 対応4mm(T4)0.8 ~ 1.80.3 ~ 1.8240 ~ 10020 ~ 85

-

1個 3日目 対応4mm(T4)0.8 ~ 2.30.4 ~ 2.32.540 ~ 10023 ~ 85

-

1個 3日目 対応4mm(T4)1 ~ 2.80.4 ~ 2.8340 ~ 10025 ~ 85

-

1個 3日目 対応4mm(T4)1.2 ~ 3.30.5 ~ 3.33.540 ~ 10010 ~ 80

-

1個 3日目 対応4mm(T4)1.5 ~ 3.80.5 ~ 3.8440 ~ 12027 ~ 105

-

1個 3日目 対応4mm(T4)1.5 ~ 4.30.5 ~ 4.34.540 ~ 12027 ~ 105

-

1個 3日目 対応4mm(T4)1.8 ~ 4.80.5 ~ 4.8550 ~ 15029 ~ 135

-

1個 3日目 対応4mm(T4)2 ~ 5.30.5 ~ 5.35.550 ~ 15029 ~ 135

-

1個 3日目 対応4mm(T4)2 ~ 5.80.6 ~ 5.8650 ~ 15031 ~ 135

-

1個 3日目 対応4mm(T4)2.5 ~ 6.30.6 ~ 6.36.550 ~ 15035 ~ 135

-

1個 3日目 対応4mm(T4)2.5 ~ 6.80.6 ~ 6.8750 ~ 15035 ~ 135

-

1個 3日目 対応4mm(T4)3 ~ 7.80.6 ~ 7.8850 ~ 15035 ~ 135

-

1個 3日目 対応4mm(T4)3 ~ 9.80.8 ~ 9.81050 ~ 15035 ~ 135

-

1個 3日目 対応4mm(JIS)0.6 ~ 1.30.3 ~ 1.31.540 ~ 10020 ~ 85

-

1個 3日目 対応4mm(JIS)0.8 ~ 1.80.3 ~ 1.8240 ~ 10020 ~ 85

-

1個 3日目 対応4mm(JIS)0.8 ~ 2.30.4 ~ 2.32.540 ~ 10023 ~ 85

-

1個 3日目 対応4mm(JIS)1 ~ 2.80.4 ~ 2.8340 ~ 10025 ~ 85

-

1個 3日目 対応4mm(JIS)1.2 ~ 3.30.5 ~ 3.33.540 ~ 10025 ~ 85

-

1個 3日目 対応6mm(JIS)1.5 ~ 3.80.5 ~ 3.8440 ~ 12027 ~ 105

-

1個 3日目 対応6mm(JIS)1.5 ~ 4.30.5 ~ 4.34.540 ~ 12027 ~ 105

-

1個 3日目 対応6mm(JIS)1.8 ~ 4.80.5 ~ 4.8550 ~ 15029 ~ 135

-

1個 3日目 対応6mm(JIS)2 ~ 5.30.5 ~ 5.35.550 ~ 15029 ~ 135

-

1個 3日目 対応6mm(JIS)2 ~ 5.80.6 ~ 5.8650 ~ 15031 ~ 135

-

1個 3日目 対応6mm(JIS)2.5 ~ 6.30.6 ~ 6.36.550 ~ 15035 ~ 135

-

1個 3日目 対応6mm(JIS)2.5 ~ 6.80.6 ~ 6.8750 ~ 15035 ~ 135

-

1個 3日目 対応8mm(JIS)3 ~ 7.80.6 ~ 7.8850 ~ 15035 ~ 135

-

1個 3日目 対応8mm(JIS)3 ~ 9.80.8 ~ 9.81050 ~ 15035 ~ 135

-

1個 3日目 対応8mm(JIS)4 ~ 11.81 ~ 11.81250 ~ 20035 ~ 185

Loading...

  1. 1

規格表

角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像
・規格表
ツバ厚4mm ツバ厚JIS 型 式 指定0.01mm単位 Kmax. N
指定1mm単位
Nmin.
H T H T ツバ厚4mm ツバ厚JIS D L P W
3 4 3 4 ERSF
(ツバ厚4mm)
ERSJF
(ツバ厚JIS)
1.5 40.00~100.00 0.60~ 1.30 0.30~ 1.4 10≦(L-N)≦80 20
4 4 2 0.80~ 1.80 1.9
5 5 2.5 1.00~ 2.30 0.40~ 2.4 23
6 6 3 1.00~ 2.80 2.9 25
7 7 3.5 1.20~ 3.30 0.50~ 3.4
8 6 4 40.00~120.00 1.50~ 3.80 3.9 10≦(L-N)≦90 27
8 4.5 1.50~ 4.30 4.4
9 5 50.00~150.00 1.80~ 4.80 4.9 10≦(L-N)≦120 29
9 5.5 2.00~ 5.30 5.4
10 6 2.00~ 5.80 0.60~ 5.9 31
10 11 6.5 2.50~ 6.30 6.4 35
7 2.50~ 6.80 6.9
11 13 8 8 3.00~ 7.80 7.9
15 15 10 3.00~ 9.80 0.80~ 9.9
17 12 50.00~200.00 4.00~11.80 1.00~ 11.9 10≦(L-N)≦165
P・W寸法はKmax.の範囲でご指示ください。K=角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像 P≧W


型 式 ¥基準単価 1~4本
Type D L40.00~100.00 L100.01~150.00 L150.01~200.00
ERSF
ERSJF
1.5 1,630
2 1,460
2.5
3
3.5
4 1,560 1,750
4.5 1,880 2,110
5 1,990 2,250
5.5
6 2,100 2,380
6.5 2,220 2,510
7 2,460 2,750
8 2,550 2,880
10 3,010 3,420
ERSJF 12 4,120 4,540 5,020

■数量スライド価格
数 量 1~4 5~12 13~49 50~100 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期


500円/1本
同一サイズ3本以上は一律1,350円

■早割25の価格は25%OFF(1円未満切り捨て)
・ERSF(ツバ厚JISは対象外)

25%off/1本
ご注文の際には、「ストークZ」とご指定ください。
追加工NC・NCW・MCは「早割25」をご利用できません。

仕様・概要

精度基準
先端角部の
直角度
角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像
W面を基準にして
(Pmax.-Pmin.)≦0.02
先端角部の
コーナーR値
角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像
Rmax.≦0.03(バリ取りR)
P・W寸法測定のため、先端角部のコーナーは軽くバリ取りをしてあります。(詳細 こちら

■角エジェクタピンーN 寸ショートタイプーのつなぎR
従来の角エジェクタピンと比較し、つなぎR のサイズが小さくなっております。

角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像

・つなぎRのサイズ:R65~75*
            (*つなぎRのサイズはR部を加工する砥石のサイズです。Rの保証値ではありません。)
・つなぎR部の長さ(a1)と(a2)の算出方法:
a1=5+角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像
a2=5+角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像
*上記の算出式は、粗取加工と仕上加工の輪郭誤差を含みます。
・先端角形状部(P・W)と保持径(D)の同軸度:0.2mm以下

追加工

追加工価格も数量スライド適用 こちら
角エジェクタピン -ハイス鋼SKH51/P・W公差0_-0.01/フリー指定・N寸ショートタイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKH51 形状タイプ ノーマル バリ取り処理 ノーマル
P/W寸法公差(代表公差) 0/-0.01 表面処理 なし 角処理 なし
先端形状 なし 刻印文字タイプ なし 刻印文字数 なし
角R加工位置 なし C面加工位置 なし ガス抜き形状の有無
