角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

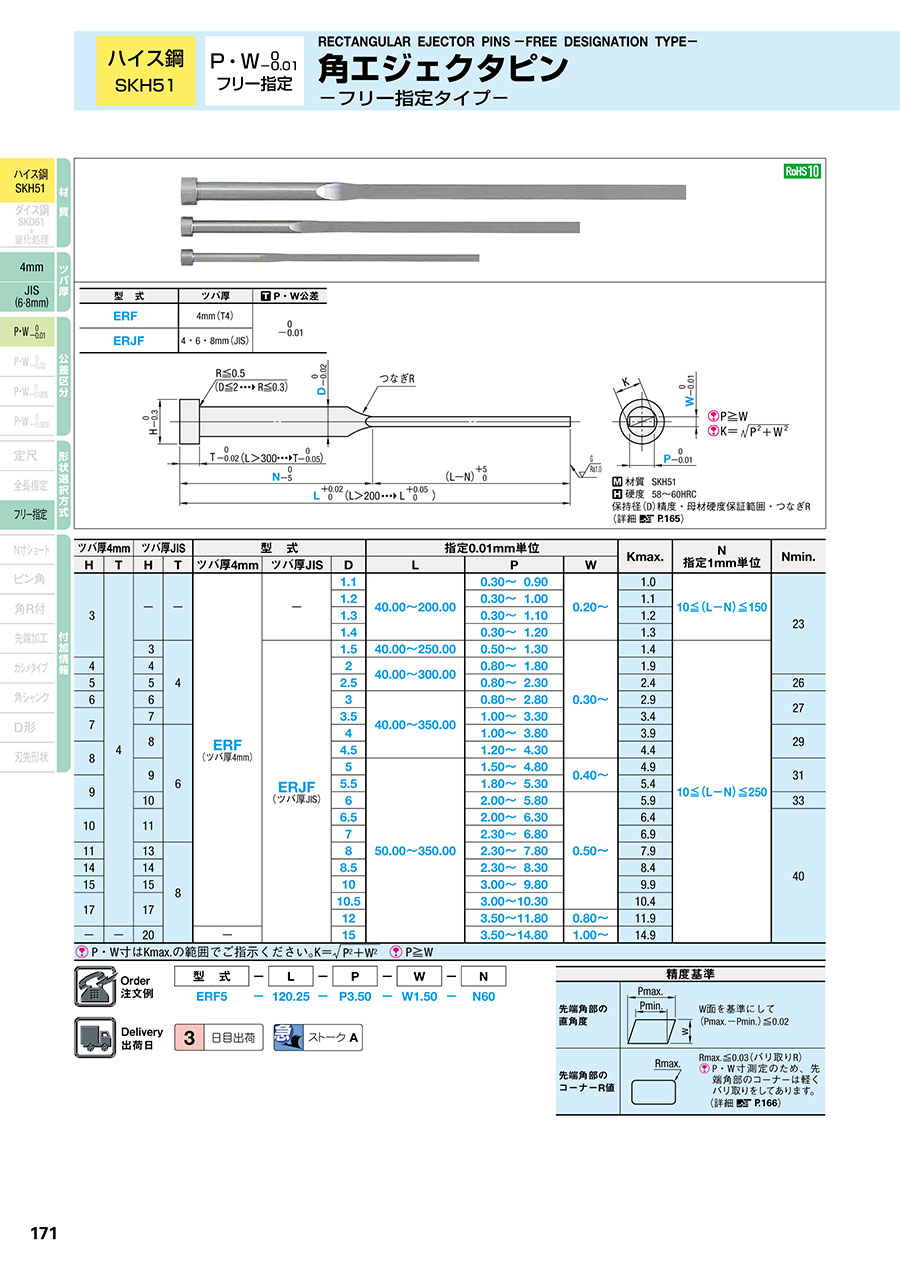

カタログ |P.171

4.3

平均満足度4.3

この商品のレビューをみる（19件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/全長指定タイプ-

4.2

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

4.6

通常出荷日：3 日目

ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの角エジェクタピ...

詳細情報を確認する

材質
SKH51
形状タイプ
ノーマル
バリ取り処理
ノーマル
P/W寸法公差（代表公差）
0/-0.01
表面処理
なし
角処理
なし
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
角R加工位置
なし
C面加工位置
なし
ガス抜き形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が39型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	P・W公差
ERF	4mm（T4）	0 -0.01
ERJF	4・6・8mm（JIS）	0 -0.01

材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）

規格表

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位			Kmax.	N 指定1mm単位	Nmin.
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L	P	W	Kmax.	N 指定1mm単位	Nmin.
3	4	-	-	ERF （ツバ厚4mm）	-	1.1	40.00～200.00	0.30～0.90	0.20～	1	10≦（L-N）≦150	23
						1.2		0.30～1.00		1.1
						1.3		0.30～1.10		1.2
						1.4		0.30～1.20		1.3
		3	4		ERJF （ツバ厚JIS）	1.5	40.00～250.00	0.50～1.30	0.30～	1.4	10≦（L-N）≦250
4		4				2	40.00～300.00	0.80～1.80		1.9
5		5				2.5	40.00～300.00	0.80～2.30		2.4		26
6		6				3	40.00～350.00	0.80～2.80		2.9		27
7		7				3.5		1.00～3.30		3.4		27
7		8	6			4		1.00～3.80		3.9		29
8		8				4.5		1.20～4.30		4.4		29
8		9				5	50.00～350.00	1.50～4.80	0.40～	4.9		31
9		9				5.5		1.80～5.30	0.40～	5.4		31
9		10				6		2.00～5.80	0.50～	5.9		33
10		11				6.5		2.00～6.30		6.4		40
10		11				7		2.30～6.80		6.9
11		13	8			8		2.30～7.80		7.9
14		14				8.5		2.30～8.30		8.4
15		15				10		3.00～9.80		9.9
17		17				10.5		3.00～10.30		10.4
17		17				12		3.50～11.80	0.80～	11.9
-	-	20		-		15		3.50～14.80	1.00～	14.9
P・W寸はKmax.の範囲でご指示ください。								P≧W

精度基準
先端角部の直角度		W面を基準にして（Pmax.-Pmin.）≦0.02
先端角部のコーナーR値		Rmax.≦0.03（バリ取りR） P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）

注文例

出荷日

追加工

P.167
P.168

型番リスト

表示件数

型番

ERF1.1-[40-200/0.01]-P[0.3-0.9/0.01]-W[0.2-0.95/0.01]-N[23-150/1]

ERF1.2-[40-200/0.01]-P[0.3-1/0.01]-W[0.2-1.05/0.01]-N[23-150/1]

ERF1.3-[40-200/0.01]-P[0.3-1.1/0.01]-W[0.2-1.16/0.01]-N[23-150/1]

ERF1.4-[40-200/0.01]-P[0.3-1.2/0.01]-W[0.2-1.26/0.01]-N[23-150/1]

ERF1.5-[40-250/0.01]-P[0.5-1.3/0.01]-W[0.3-1.3/0.01]-N[20-180/1]

ERF2-[40-300/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-N[20-230/1]

ERF2.5-[40-300/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-N[20-230/1]

ERF3-[40-350/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-270/1]

ERF3.5-[40-350/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[20-270/1]

ERF4-[40-350/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[20-270/1]

ERF4.5-[40-350/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-N[20-270/1]

ERF5-[50-350/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-270/1]

ERF5.5-[50-350/0.01]-P[1.5-5.3/0.01]-W[0.4-5.3/0.01]-N[20-320/1]

ERF6-[50-350/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[20-320/1]

ERF6.5-[50-350/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-N[20-320/1]

ERF7-[50-350/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-N[20-320/1]

ERF8-[50-350/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-N[20-320/1]

ERF8.5-[50-350/0.01]-P[2.3-8.3/0.01]-W[0.5-8.07/0.01]-N[10-250/1]

ERF10-[50-350/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-N[20-320/1]

ERF10.5-[50-350/0.01]-P[3-10.3/0.01]-W[0.5-9.95/0.01]-N[10-250/1]

ERF12-[50-350/0.01]-P[3.5-11.8/0.01]-W[0.8-11.8/0.01]-N[10-250/1]

ERJF1.5-[40-250/0.01]-P[0.5-1.3/0.01]-W[0.3-1.8/0.01]-N[23-190/1]

ERJF2-[40-300/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-N[23-240/1]

ERJF2.5-[40-300/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-N[26-240/1]

ERJF3-[40-350/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-290/1]

ERJF3.5-[40-350/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[27-290/1]

ERJF4-[40-350/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[29-290/1]

ERJF4.5-[40-350/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-N[29-290/1]

ERJF5-[50-350/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-340/1]

ERJF5.5-[50-350/0.01]-P[1.5-5.3/0.01]-W[0.4-5.3/0.01]-N[31-340/1]

ERJF6-[50-350/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[33-340/1]

ERJF6.5-[50-350/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-N[40-340/1]

ERJF7-[50-350/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-N[40-340/1]

ERJF8-[50-350/0.01]-P[2.3-7.9/0.01]-W[0.5-7.8/0.01]-N[40-340/1]

ERJF8.5-[50-350/0.01]-P[2.3-8.3/0.01]-W[0.5-8.07/0.01]-N[10-250/1]

ERJF10-[50-350/0.01]-P[3-9.9/0.01]-W[0.5-9.8/0.01]-N[10-250/1]

ERJF10.5-[50-350/0.01]-P[3-10.3/0.01]-W[0.5-9.95/0.01]-N[10-250/1]

ERJF12-[50-350/0.01]-P[3.5-11.9/0.01]-W[0.8-11.8/0.01]-N[40-340/1]

ERJF15-[50-350/0.01]-P[3.5-14.9/0.01]-W[1-14.8/0.01]-N[40-340/1]

ツバ厚

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

4mm(T4)	0.3 ～ 0.9	0.2 ～ 0.95	1.1	40 ～ 200	23 ～ 150	10	1個
4mm(T4)	0.3 ～ 1	0.2 ～ 1.05	1.2	40 ～ 200	23 ～ 150	10	1個
4mm(T4)	0.3 ～ 1.1	0.2 ～ 1.16	1.3	40 ～ 200	23 ～ 150	10	1個
4mm(T4)	0.3 ～ 1.2	0.2 ～ 1.26	1.4	40 ～ 200	23 ～ 150	10	1個
4mm(T4)	0.5 ～ 1.3	0.3 ～ 1.3	1.5	40 ～ 250	20 ～ 180	10	1個
4mm(T4)	0.8 ～ 1.8	0.3 ～ 1.8	2	40 ～ 300	20 ～ 230	10	1個
4mm(T4)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	40 ～ 300	20 ～ 230	10	1個
4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	40 ～ 350	27 ～ 270	10	1個
4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	40 ～ 350	20 ～ 270	10	1個
4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	40 ～ 350	20 ～ 270	10	1個
4mm(T4)	1.2 ～ 4.3	0.3 ～ 4.3	4.5	40 ～ 350	20 ～ 270	10	1個
4mm(T4)	1.5 ～ 4.8	0.4 ～ 4.8	5	50 ～ 350	31 ～ 270	10	1個
4mm(T4)	1.5 ～ 5.3	0.4 ～ 5.3	5.5	50 ～ 350	20 ～ 320	10	1個
4mm(T4)	2 ～ 5.8	0.5 ～ 5.8	6	50 ～ 350	20 ～ 320	10	1個
4mm(T4)	2 ～ 6.3	0.5 ～ 6.3	6.5	50 ～ 350	20 ～ 320	10	1個
4mm(T4)	2.3 ～ 6.8	0.5 ～ 6.8	7	50 ～ 350	20 ～ 320	10	1個
4mm(T4)	2.3 ～ 7.8	0.5 ～ 7.8	8	50 ～ 350	20 ～ 320	10	1個
4mm(T4)	2.3 ～ 8.3	0.5 ～ 8.07	8.5	50 ～ 350	10 ～ 250	10	1個
4mm(T4)	3 ～ 9.8	0.5 ～ 9.8	10	50 ～ 350	20 ～ 320	10	1個
4mm(T4)	3 ～ 10.3	0.5 ～ 9.95	10.5	50 ～ 350	10 ～ 250	10	1個
4mm(T4)	3.5 ～ 11.8	0.8 ～ 11.8	12	50 ～ 350	10 ～ 250	10	1個
4mm(JIS)	0.5 ～ 1.3	0.3 ～ 1.8	1.5	40 ～ 250	23 ～ 190	10	1個
4mm(JIS)	0.8 ～ 1.8	0.3 ～ 1.8	2	40 ～ 300	23 ～ 240	10	1個
4mm(JIS)	0.8 ～ 2.3	0.3 ～ 2.3	2.5	40 ～ 300	26 ～ 240	10	1個
4mm(JIS)	0.8 ～ 2.8	0.3 ～ 2.8	3	40 ～ 350	27 ～ 290	10	1個
4mm(JIS)	1 ～ 3.3	0.3 ～ 3.3	3.5	40 ～ 350	27 ～ 290	10	1個
6mm(JIS)	1 ～ 3.8	0.3 ～ 3.8	4	40 ～ 350	29 ～ 290	10	1個
6mm(JIS)	1.2 ～ 4.3	0.3 ～ 4.3	4.5	40 ～ 350	29 ～ 290	10	1個
6mm(JIS)	1.5 ～ 4.8	0.4 ～ 4.8	5	50 ～ 350	31 ～ 340	10	1個
6mm(JIS)	1.5 ～ 5.3	0.4 ～ 5.3	5.5	50 ～ 350	31 ～ 340	10	1個
6mm(JIS)	2 ～ 5.8	0.5 ～ 5.8	6	50 ～ 350	33 ～ 340	10	1個
6mm(JIS)	2 ～ 6.3	0.5 ～ 6.3	6.5	50 ～ 350	40 ～ 340	10	1個
6mm(JIS)	2.3 ～ 6.8	0.5 ～ 6.8	7	50 ～ 350	40 ～ 340	10	1個
8mm(JIS)	2.3 ～ 7.9	0.5 ～ 7.8	8	50 ～ 350	40 ～ 340	10	1個
8mm(JIS)	2.3 ～ 8.3	0.5 ～ 8.07	8.5	50 ～ 350	10 ～ 250	10	1個
8mm(JIS)	3 ～ 9.9	0.5 ～ 9.8	10	50 ～ 350	10 ～ 250	10	1個
8mm(JIS)	3 ～ 10.3	0.5 ～ 9.95	10.5	50 ～ 350	10 ～ 250	10	1個
8mm(JIS)	3.5 ～ 11.9	0.8 ～ 11.8	12	50 ～ 350	40 ～ 340	10	1個
8mm(JIS)	3.5 ～ 14.9	1 ～ 14.8	15	50 ～ 350	40 ～ 340	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの角エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
精級ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-
ハイス鋼SKH51・P/W公差0_-0.005・フリー指定タイプの精級ガス抜き角エジェクタピンです。
ミスミ
ガス抜き角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-
ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプのガス抜き角エジェクタピンです。
ミスミ
先端加工角エジェクタピン-ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-
ハイス鋼SKH51・P/W公差0_-0.01・フリー指定タイプの先端加工角エジェクタピンです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-のレビュー

4.3平均満足度：4.319件のレビュー

星5
37%
星4
58%
星3
5%
星2
0%
星1
0%

プラ型の部品

満足度：4.02022/04/28

プラスチック金型の自動ゲートカット部に使用しています。耐久性もあり助かります。

1人が参考にしています。

金型部品

満足度：5.02022/04/08

金型のエジェクタピンとして使用。動きもスムースで問題無く使用できています。

1人が参考にしています。

プラスチック金型のエジェクターピン

満足度：4.02022/02/03

プラスチック金型に使用しています。寸法が細かく指定できて便利です。、コスパ・品質も良いと思います。

1人が参考にしています。

角

満足度：4.02021/02/07

入れ子を抜くのに購入しました角ブロックなので強くたたけるので

1人が参考にしています。

角

満足度：4.02020/07/03

細いリブや非常に押し出し面積がすくない箇所に用います折れやすいですが

1人が参考にしています。

19件全て見る
