精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-

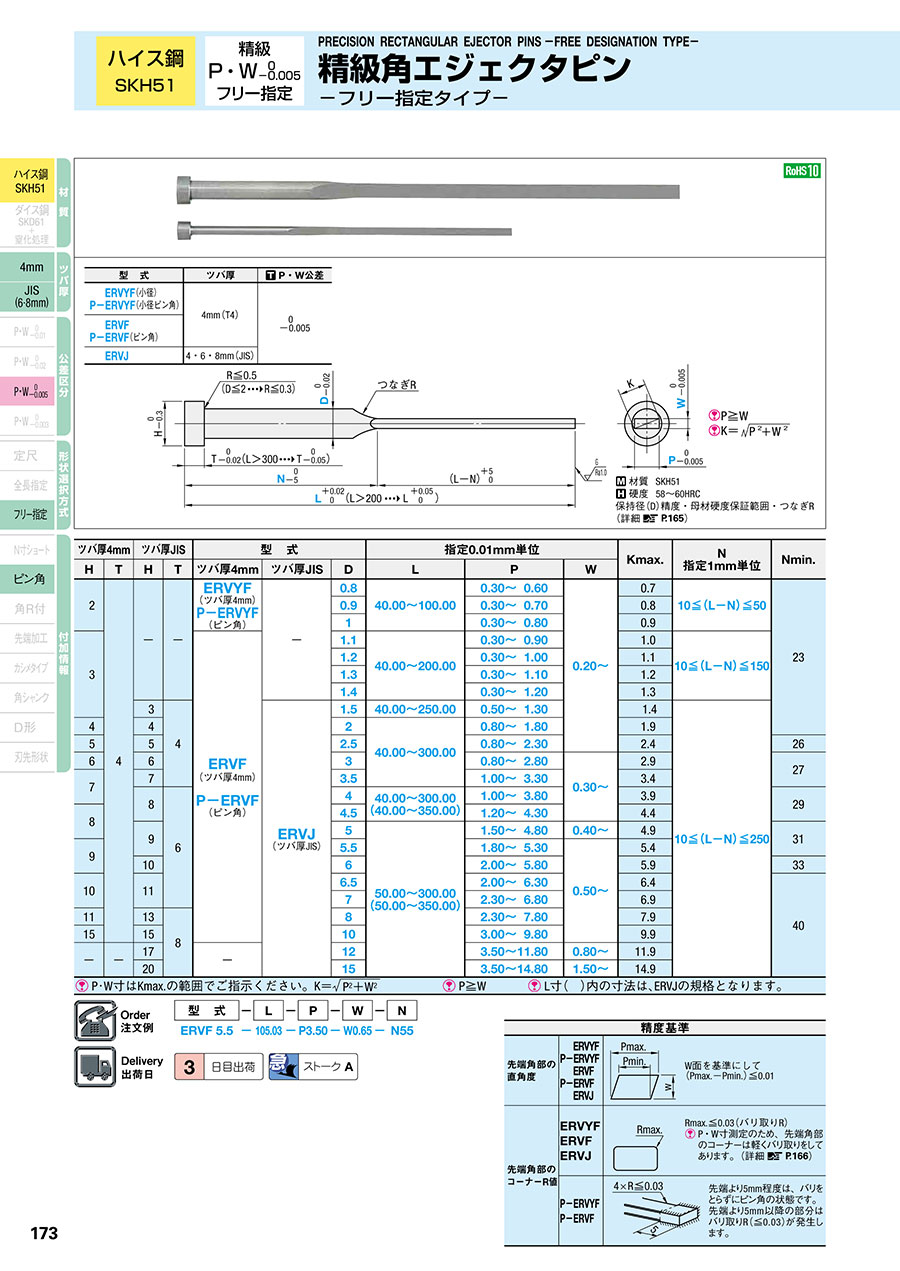

カタログ |P.173

4.6

平均満足度4.6

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-

4.3

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/全長指定タイプ-

4.7

通常出荷日：3 日目

ハイス鋼SKH51・P/W公差0_-0.005・フリー指定タイプの精級角エジェ...

詳細情報を確認する

材質
SKH51
形状タイプ
ノーマル
P/W寸法公差（代表公差）
0/-0.005
表面処理
なし
角処理
なし
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし
角R加工位置
なし
C面加工位置
なし
ガス抜き形状の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が58型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	P・W公差
ERVYF （小径） P-ERVYF （小径ピン角）	4mm（T4）	0 -0.005
ERVF P-ERVF （ピン角）	4mm（T4）
ERVJ	4・6・8mm（JIS）

材質 SKH51
硬度 58～60HRC
保持径（D）精度・母材硬度保証範囲・つなぎR（詳細 P.165）

規格表

ツバ厚4mm		ツバ厚JIS		型式			指定0.01mm単位			Kmax.	N 指定1mm単位	Nmin.
H	T	H	T	ツバ厚4mm	ツバ厚JIS	D	L	P	W	Kmax.	N 指定1mm単位	Nmin.
2	4	-	-	ERVYF （ツバ厚4mm） P-ERVYF （ピン角）	-	0.8	40.00～100.00	0.30～0.60	0.20～	0.7	10≦（L-N）≦50	23
						0.9		0.30～0.70		0.8
						1		0.30～0.80		0.9
3				ERVF （ツバ厚4mm） P-ERVF （ピン角）		1.1	40.00～200.00	0.30～0.90		1	10≦（L-N）≦150
						1.2		0.30～1.00		1.1
						1.3		0.30～1.10		1.2
						1.4		0.30～1.20		1.3
		3	4		ERVJ （ツバ厚JIS）	1.5	40.00～250.00	0.50～1.30		1.4	10≦（L-N）≦250
4		4				2	40.00～300.00	0.80～1.80		1.9
5		5				2.5		0.80～2.30		2.4		26
6		6				3		0.80～2.80	0.30～	2.9		27
7		7				3.5		1.00～3.30		3.4		27
7		8	6			4	40.00～300.00 （40.00～350.00）	1.00～3.80		3.9		29
8		8				4.5	40.00～300.00 （40.00～350.00）	1.20～4.30		4.4		29
8		9				5	50.00～300.00 （50.00～350.00）	1.50～4.80	0.40～	4.9		31
9		9				5.5		1.80～5.30	0.50～	5.4		31
9		10				6		2.00～5.80		5.9		33
10		11				6.5		2.00～6.30		6.4		40
10		11				7		2.30～6.80		6.9
11		13	8			8		2.30～7.80		7.9
15		15				10		3.00～9.80		9.9
-	-	17		-		12		3.50～11.80	0.80～	11.9
-	-	20		-		15		3.50～14.80	1.50～	14.9
P・W寸はKmax.の範囲でご指示ください。。								P≧W	L寸（）内の寸法は、ERVJの規格となります

精度基準
先端角部の直角度	ERVYF P-ERVYF ERVF P-ERVF ERVJ	W面を基準にして（Pmax.-Pmin.）≦0.01
先端角部のコーナーR値	ERVYF ERVF ERVJ	Rmax.≦0.03（バリ取りR） P・W寸測定のため、先端角部のコーナーは軽くバリ取りをしてあります。（詳細 P.166）
先端角部のコーナーR値	P-ERVYF P-ERVF	先端より5mm程度は、バリをとらずにピン角の状態です。先端より5mm以降の部分はバリ取りR（≦0.03）が発生します。

注文例

出荷日

追加工

P.167
P.168

型番リスト

表示件数

型番

ERVF1.1-[40-200/0.01]-P[0.3-0.9/0.01]-W[0.2-0.91/0.01]-N[23-150/1]

ERVF1.2-[40-200/0.01]-P[0.3-1/0.01]-W[0.2-1.02/0.01]-N[23-150/1]

ERVF1.3-[40-200/0.01]-P[0.3-1.1/0.01]-W[0.2-1.13/0.01]-N[23-150/1]

ERVF1.4-[40-200/0.01]-P[0.3-1.2/0.01]-W[0.2-1.23/0.01]-N[23-150/1]

ERVF1.5-[40-250/0.01]-P[0.5-1.3/0.01]-W[0.2-1.3/0.01]-N[23-240/1]

ERVF2-[40-300/0.01]-P[0.8-1.8/0.01]-W[0.2-1.8/0.01]-N[23-240/1]

ERVF2.5-[40-300/0.01]-P[0.8-2.3/0.01]-W[0.2-2.3/0.01]-N[26-240/1]

ERVF3-[40-300/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-290/1]

ERVF3.5-[40-300/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[27-240/1]

ERVF4-[40-300/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[29-240/1]

ERVF4.5-[40-300/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-N[29-240/1]

ERVF5-[50-300/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-240/1]

ERVF5.5-[50-300/0.01]-P[1.5-5.3/0.01]-W[0.5-5.3/0.01]-N[31-240/1]

ERVF6-[50-300/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[33-240/1]

ERVF6.5-[50-300/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-N[40-240/1]

ERVF7-[50-300/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-N[40-240/1]

ERVF8-[50-300/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-N[40-240/1]

ERVF10-[50-300/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-N[40-240/1]

ERVJ1.5-[40-250/0.01]-P[0.5-1.3/0.01]-W[0.2-1.8/0.01]-N[23-190/1]

ERVJ2-[40-300/0.01]-P[0.8-1.8/0.01]-W[0.2-1.8/0.01]-N[23-240/1]

ERVJ2.5-[40-300/0.01]-P[0.8-2.3/0.01]-W[0.2-2.3/0.01]-N[26-240/1]

ERVJ3-[40-300/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-290/1]

ERVJ3.5-[40-300/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[27-290/1]

ERVJ4-[40-350/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[29-290/1]

ERVJ4.5-[40-350/0.01]-P[1.2-4.3/0.01]-W[0.3-4.3/0.01]-N[29-290/1]

ERVJ5-[50-350/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-340/1]

ERVJ5.5-[50-350/0.01]-P[1.8-5.3/0.01]-W[0.5-5.3/0.01]-N[31-340/1]

ERVJ6-[50-350/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[30-340/1]

ERVJ6.5-[50-350/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-N[40-340/1]

ERVJ7-[50-350/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-N[30-340/1]

ERVJ8-[50-350/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-N[30-340/1]

ERVJ10-[50-350/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-N[30-340/1]

ERVJ12-[50-350/0.01]-P[3.5-11.8/0.01]-W[0.8-11.8/0.01]-N[30-340/1]

ERVJ15-[50-350/0.01]-P[3.5-14.8/0.01]-W[1.5-14.8/0.01]-N[30-340/1]

ERVYF0.8-[40-100/0.01]-P[0.3-0.6/0.01]-W[0.2-0.57/0.01]-N[23-77/1]

ERVYF0.9-[40-100/0.01]-P[0.3-0.7/0.01]-W[0.2-0.69/0.01]-N[23-77/1]

ERVYF1-[40-100/0.01]-P[0.3-0.8/0.01]-W[0.2-0.8/0.01]-N[23-90/1]

P-ERVF1.1-[40-200/0.01]-P[0.3-0.9/0.01]-W[0.2-0.9/0.01]-N[23-150/1]

P-ERVF1.2-[40-200/0.01]-P[0.3-1/0.01]-W[0.2-1/0.01]-N[23-150/1]

P-ERVF1.3-[40-200/0.01]-P[0.3-1.1/0.01]-W[0.2-1.1/0.01]-N[23-150/1]

P-ERVF1.4-[40-200/0.01]-P[0.3-1.2/0.01]-W[0.2-1.2/0.01]-N[23-150/1]

P-ERVF1.5-[40-250/0.01]-P[0.5-1.3/0.01]-W[0.2-1.3/0.01]-N[23-250/1]

P-ERVF2-[40-300/0.01]-P[0.8-1.8/0.01]-W[0.2-1.8/0.01]-N[23-250/1]

P-ERVF2.5-[40-300/0.01]-P[0.8-2.3/0.01]-W[0.2-2.3/0.01]-N[26-250/1]

P-ERVF3-[40-300/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-250/1]

P-ERVF3.5-[40-300/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[27-250/1]

P-ERVF4-[40-300/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[29-250/1]

P-ERVF4.5-[40-300/0.01]-P[1.2-6.3/0.01]-W[0.3-4.3/0.01]-N[29-250/1]

P-ERVF5-[50-300/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-250/1]

P-ERVF5.5-[50-300/0.01]-P[1.8-5.3/0.01]-W[0.5-5.3/0.01]-N[31-250/1]

P-ERVF6-[50-300/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[33-250/1]

P-ERVF6.5-[50-300/0.01]-P[2-6.3/0.01]-W[0.5-6.3/0.01]-N[40-250/1]

P-ERVF7-[50-300/0.01]-P[2.3-6.8/0.01]-W[0.5-6.8/0.01]-N[40-250/1]

P-ERVF8-[50-300/0.01]-P[2.3-7.8/0.01]-W[0.5-7.8/0.01]-N[40-250/1]

P-ERVF10-[50-300/0.01]-P[3-9.8/0.01]-W[0.5-9.8/0.01]-N[40-250/1]

P-ERVYF0.8-[40-100/0.01]-P[0.3-0.6/0.01]-W[0.2-0.6/0.01]-N[23-90/1]

P-ERVYF0.9-[40-100/0.01]-P[0.3-0.7/0.01]-W[0.2-0.7/0.01]-N[23-50/1]

P-ERVYF1-[40-100/0.01]-P[0.3-0.8/0.01]-W[0.2-0.8/0.01]-N[23-50/1]

バリ取り処理

ツバ厚

P（先端部）

(mm)

W（先端部）

(mm)

D（保持部軸径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

ノーマル	4mm(T4)	0.3 ～ 0.9	0.2 ～ 0.91	1.1	40 ～ 200	23 ～ 150	10	1個
ノーマル	4mm(T4)	0.3 ～ 1	0.2 ～ 1.02	1.2	40 ～ 200	23 ～ 150	10	1個
ノーマル	4mm(T4)	0.3 ～ 1.1	0.2 ～ 1.13	1.3	40 ～ 200	23 ～ 150	10	1個
ノーマル	4mm(T4)	0.3 ～ 1.2	0.2 ～ 1.23	1.4	40 ～ 200	23 ～ 150	10	1個
ノーマル	4mm(T4)	0.5 ～ 1.3	0.2 ～ 1.3	1.5	40 ～ 250	23 ～ 240	10	1個
ノーマル	4mm(T4)	0.8 ～ 1.8	0.2 ～ 1.8	2	40 ～ 300	23 ～ 240	10	1個
ノーマル	4mm(T4)	0.8 ～ 2.3	0.2 ～ 2.3	2.5	40 ～ 300	26 ～ 240	10	1個
ノーマル	4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	40 ～ 300	27 ～ 290	10	1個
ノーマル	4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	40 ～ 300	27 ～ 240	10	1個
ノーマル	4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	40 ～ 300	29 ～ 240	10	1個
ノーマル	4mm(T4)	1.2 ～ 4.3	0.3 ～ 4.3	4.5	40 ～ 300	29 ～ 240	10	1個
ノーマル	4mm(T4)	1.5 ～ 4.8	0.4 ～ 4.8	5	50 ～ 300	31 ～ 240	10	1個
ノーマル	4mm(T4)	1.5 ～ 5.3	0.5 ～ 5.3	5.5	50 ～ 300	31 ～ 240	10	1個
ノーマル	4mm(T4)	2 ～ 5.8	0.5 ～ 5.8	6	50 ～ 300	33 ～ 240	10	1個
ノーマル	4mm(T4)	2 ～ 6.3	0.5 ～ 6.3	6.5	50 ～ 300	40 ～ 240	10	1個
ノーマル	4mm(T4)	2.3 ～ 6.8	0.5 ～ 6.8	7	50 ～ 300	40 ～ 240	10	1個
ノーマル	4mm(T4)	2.3 ～ 7.8	0.5 ～ 7.8	8	50 ～ 300	40 ～ 240	10	1個
ノーマル	4mm(T4)	3 ～ 9.8	0.5 ～ 9.8	10	50 ～ 300	40 ～ 240	10	1個
ノーマル	4mm(JIS)	0.5 ～ 1.3	0.2 ～ 1.8	1.5	40 ～ 250	23 ～ 190	10	1個
ノーマル	4mm(JIS)	0.8 ～ 1.8	0.2 ～ 1.8	2	40 ～ 300	23 ～ 240	10	1個
ノーマル	4mm(JIS)	0.8 ～ 2.3	0.2 ～ 2.3	2.5	40 ～ 300	26 ～ 240	10	1個
ノーマル	4mm(JIS)	0.8 ～ 2.8	0.3 ～ 2.8	3	40 ～ 300	27 ～ 290	10	1個
ノーマル	4mm(JIS)	1 ～ 3.3	0.3 ～ 3.3	3.5	40 ～ 300	27 ～ 290	10	1個
ノーマル	6mm(JIS)	1 ～ 3.8	0.3 ～ 3.8	4	40 ～ 350	29 ～ 290	10	1個
ノーマル	6mm(JIS)	1.2 ～ 4.3	0.3 ～ 4.3	4.5	40 ～ 350	29 ～ 290	10	1個
ノーマル	6mm(JIS)	1.5 ～ 4.8	0.4 ～ 4.8	5	50 ～ 350	31 ～ 340	10	1個
ノーマル	6mm(JIS)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	50 ～ 350	31 ～ 340	10	1個
ノーマル	6mm(JIS)	2 ～ 5.8	0.5 ～ 5.8	6	50 ～ 350	30 ～ 340	10	1個
ノーマル	6mm(JIS)	2 ～ 6.3	0.5 ～ 6.3	6.5	50 ～ 350	40 ～ 340	10	1個
ノーマル	6mm(JIS)	2.3 ～ 6.8	0.5 ～ 6.8	7	50 ～ 350	30 ～ 340	10	1個
ノーマル	8mm(JIS)	2.3 ～ 7.8	0.5 ～ 7.8	8	50 ～ 350	30 ～ 340	10	1個
ノーマル	8mm(JIS)	3 ～ 9.8	0.5 ～ 9.8	10	50 ～ 350	30 ～ 340	10	1個
ノーマル	8mm(JIS)	3.5 ～ 11.8	0.8 ～ 11.8	12	50 ～ 350	30 ～ 340	10	1個
ノーマル	8mm(JIS)	3.5 ～ 14.8	1.5 ～ 14.8	15	50 ～ 350	30 ～ 340	10	1個
ノーマル	4mm(T4)	0.3 ～ 0.6	0.2 ～ 0.57	0.8	40 ～ 100	23 ～ 77	10	1個
ノーマル	4mm(T4)	0.3 ～ 0.7	0.2 ～ 0.69	0.9	40 ～ 100	23 ～ 77	10	1個
ノーマル	4mm(T4)	0.3 ～ 0.8	0.2 ～ 0.8	1	40 ～ 100	23 ～ 90	10	1個
ピン角	4mm(T4)	0.3 ～ 0.9	0.2 ～ 0.9	1.1	40 ～ 200	23 ～ 150	10	1個
ピン角	4mm(T4)	0.3 ～ 1	0.2 ～ 1	1.2	40 ～ 200	23 ～ 150	10	1個
ピン角	4mm(T4)	0.3 ～ 1.1	0.2 ～ 1.1	1.3	40 ～ 200	23 ～ 150	10	1個
ピン角	4mm(T4)	0.3 ～ 1.2	0.2 ～ 1.2	1.4	40 ～ 200	23 ～ 150	10	1個
ピン角	4mm(T4)	0.5 ～ 1.3	0.2 ～ 1.3	1.5	40 ～ 250	23 ～ 250	10	1個
ピン角	4mm(T4)	0.8 ～ 1.8	0.2 ～ 1.8	2	40 ～ 300	23 ～ 250	10	1個
ピン角	4mm(T4)	0.8 ～ 2.3	0.2 ～ 2.3	2.5	40 ～ 300	26 ～ 250	10	1個
ピン角	4mm(T4)	0.8 ～ 2.8	0.3 ～ 2.8	3	40 ～ 300	27 ～ 250	10	1個
ピン角	4mm(T4)	1 ～ 3.3	0.3 ～ 3.3	3.5	40 ～ 300	27 ～ 250	10	1個
ピン角	4mm(T4)	1 ～ 3.8	0.3 ～ 3.8	4	40 ～ 300	29 ～ 250	10	1個
ピン角	4mm(T4)	1.2 ～ 6.3	0.3 ～ 4.3	4.5	40 ～ 300	29 ～ 250	10	1個
ピン角	4mm(T4)	1.5 ～ 4.8	0.4 ～ 4.8	5	50 ～ 300	31 ～ 250	10	1個
ピン角	4mm(T4)	1.8 ～ 5.3	0.5 ～ 5.3	5.5	50 ～ 300	31 ～ 250	10	1個
ピン角	4mm(T4)	2 ～ 5.8	0.5 ～ 5.8	6	50 ～ 300	33 ～ 250	10	1個
ピン角	4mm(T4)	2 ～ 6.3	0.5 ～ 6.3	6.5	50 ～ 300	40 ～ 250	10	1個
ピン角	4mm(T4)	2.3 ～ 6.8	0.5 ～ 6.8	7	50 ～ 300	40 ～ 250	10	1個
ピン角	4mm(T4)	2.3 ～ 7.8	0.5 ～ 7.8	8	50 ～ 300	40 ～ 250	10	1個
ピン角	4mm(T4)	3 ～ 9.8	0.5 ～ 9.8	10	50 ～ 300	40 ～ 250	10	1個
ピン角	4mm(T4)	0.3 ～ 0.6	0.2 ～ 0.6	0.8	40 ～ 100	23 ～ 90	10	1個
ピン角	4mm(T4)	0.3 ～ 0.7	0.2 ～ 0.7	0.9	40 ～ 100	23 ～ 50	10	1個
ピン角	4mm(T4)	0.3 ～ 0.8	0.2 ～ 0.8	1	40 ～ 100	23 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ハイス鋼SKH51・P/W公差0_-0.005・フリー指定タイプの精級角エジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-のレビュー

4.6平均満足度：4.68件のレビュー

星5
63%
星4
38%
星3
0%
星2
0%
星1
0%

金型部品として

満足度：5.02021/02/16

いつも見るたびに綺麗にできているので感心しています。製造工程が見てみたい部品です。

1人が参考にしています。

生産用の冶具

満足度：5.02019/02/05

調整用として使用しております。厚みが細かい間隔で用意されているため、微調整しやすく使いやすかった。

1人が参考にしています。

金型用

満足度：4.02023/03/23

金型用の部品はミスミから購入していることが多く、この商品もその一つです。商品の機能や品質において問題はないように思います...もっと読む

0人が参考にしています。

金型

満足度：5.02022/10/13

この商品は自社の金型の工程で使用しています。精級のタイプですので、バリが出なくて良い感じだと思います。金型用としては使い...もっと読む

0人が参考にしています。

プラ型

満足度：4.02022/05/30

ワイヤーカットの都合で0.01か0.005か選んでいます。品質はGOODです。

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-	精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/フリー指定タイプ-	精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/全長指定タイプ-	精級角R付エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/全長指定タイプ-	精級角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.005/定尺タイプ-	角エジェクタピン -ハイス鋼SKH51/P･W公差0_-0.01/フリー指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	5日目	3日目	5日目	3日目	3日目
材質	SKH51	SKH51	SKH51	SKH51	SKH51	SKH51
形状タイプ	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
P/W寸法公差（代表公差）	0/-0.005	0/-0.005	0/-0.005	0/-0.005	0/-0.005	0/-0.01
表面処理	なし	なし	なし	なし	なし	なし
角処理	なし	角R加工	なし	角R加工	なし	なし
