スプリングガイド付プッシャーピン

スプリングガイド付プッシャーピン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

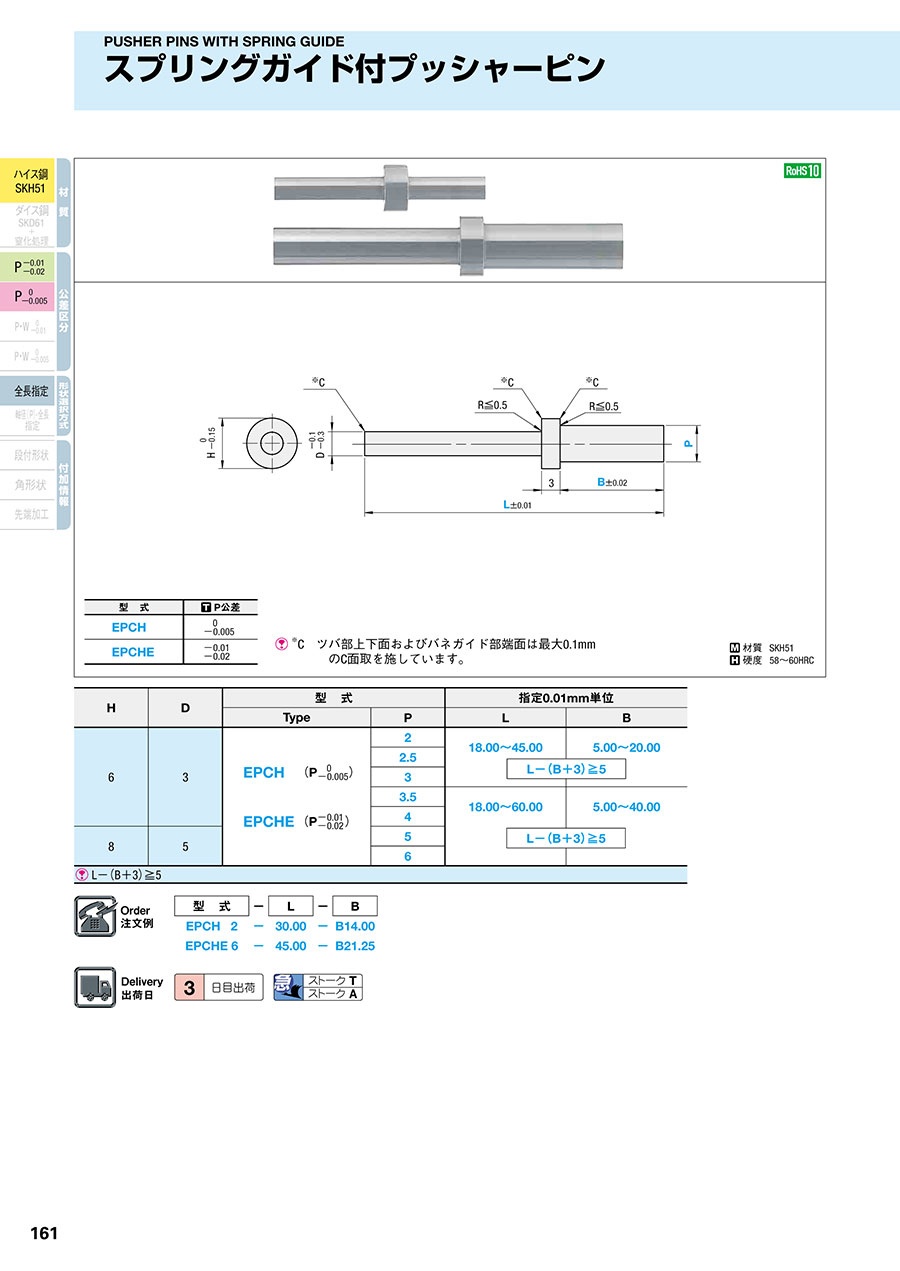

PDFP.195

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51
硬度 58~60HRC
スプリングガイド付プッシャーピン:関連画像

型 式 P公差
EPCH 0
-0.005
EPCHE -0.01
-0.02
C ツバ部上下面及びバネガイド部端面は最大0.1mmのC面取を施しています。

型番
EPCH2-[18-45/0.01]-B[5-20/0.01]
EPCH2.5-[18-45/0.01]-B[5-20/0.01]
EPCH3-[18-45/0.01]-B[5-20/0.01]
EPCH3.5-[18-60/0.01]-B[5-40/0.01]
EPCH4-[18-60/0.01]-B[5-40/0.01]
EPCH5-[18-60/0.01]-B[5-40/0.01]
EPCH6-[18-60/0.01]-B[5-40/0.01]
EPCHE2-[18-45/0.01]-B[5-20/0.01]
EPCHE2.5-[18-45/0.01]-B[5-20/0.01]
EPCHE3-[18-45/0.01]-B[5-20/0.01]
EPCHE3.5-[18-60/0.01]-B[5-40/0.01]
EPCHE4-[18-60/0.01]-B[5-40/0.01]
EPCHE5-[18-60/0.01]-B[5-40/0.01]
EPCHE6-[18-60/0.01]-B[5-40/0.01]
型番通常単価スライド値引通常
出荷日
RoHSP(先端径)
(mm)
P(先端径)公差 B(P寸長さ)
(mm)
L(全長)
(mm)

-

3日目 対応20/-0.0055 ~ 2018 ~ 45

-

3日目 対応2.50/-0.0055 ~ 2018 ~ 45

-

3日目 対応30/-0.0055 ~ 2018 ~ 45

-

3日目 対応3.50/-0.0055 ~ 4018 ~ 60

-

3日目 対応40/-0.0055 ~ 4018 ~ 60

-

3日目 対応50/-0.0055 ~ 4018 ~ 60

-

3日目 対応60/-0.0055 ~ 4018 ~ 60

-

3日目 対応2-0.01/-0.025 ~ 2018 ~ 45

-

3日目 対応2.5-0.01/-0.025 ~ 2018 ~ 45

-

3日目 対応3-0.01/-0.025 ~ 2018 ~ 45

-

3日目 対応3.5-0.01/-0.025 ~ 4018 ~ 60

-

3日目 対応4-0.01/-0.025 ~ 4018 ~ 60

-

3日目 対応5-0.01/-0.025 ~ 4018 ~ 60

-

3日目 対応6-0.01/-0.025 ~ 4018 ~ 60

Loading...

  1. 1

規格表

スプリングガイド付プッシャーピン:関連画像

HD型 式指定0.01mm単位¥基準単価
TypePLB1~4本
63EPCH (P)

EPCHE (P)
218.00~45.005.00~20.001,790
2.51,710
3
L-(B+3)≧5
L-(B+3)≧5

1,630
3.518.00~60.005.00~40.001,540
41,470
855
L-(B+3)≧5

L-(B+3)≧5
2,060
61,960
L-(B+3)≧5

■数量スライド価格 1円未満切り捨て)
数 量1~45~1213~1920~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


1,000円/1本
500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

使用例

1.固定側(キャビティ側)に肉逃げ等がある成形品の場合、固定側に成形品が引っ張られ、離型不良が発生する可能性があります。その場合、固定側より成形品を引き離す工夫が必要です。
このような用途に使用するスプリングガイド付のプッシャーピンです。
2.インサート成形を行う際、金属インサートが浮いてしまうのを防ぐための抑えとしても使用できます。
スプリングガイド付プッシャーピン:関連画像
丸線コイルスプリング(WR・WF・WL)は
バネ外径≦Hでご使用ください。
バネガイド側のプレート穴径は、(H+1)mm、エンドミル仕上げをお奨めします。

追加工

追加工価格も数量スライド適用 こちら
スプリングガイド付プッシャーピン:関連画像
追加工詳細 こちら
