中ツバ付段付エジェクタピン -ハイス鋼SKH51-

中ツバ付段付エジェクタピン -ハイス鋼SKH51-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

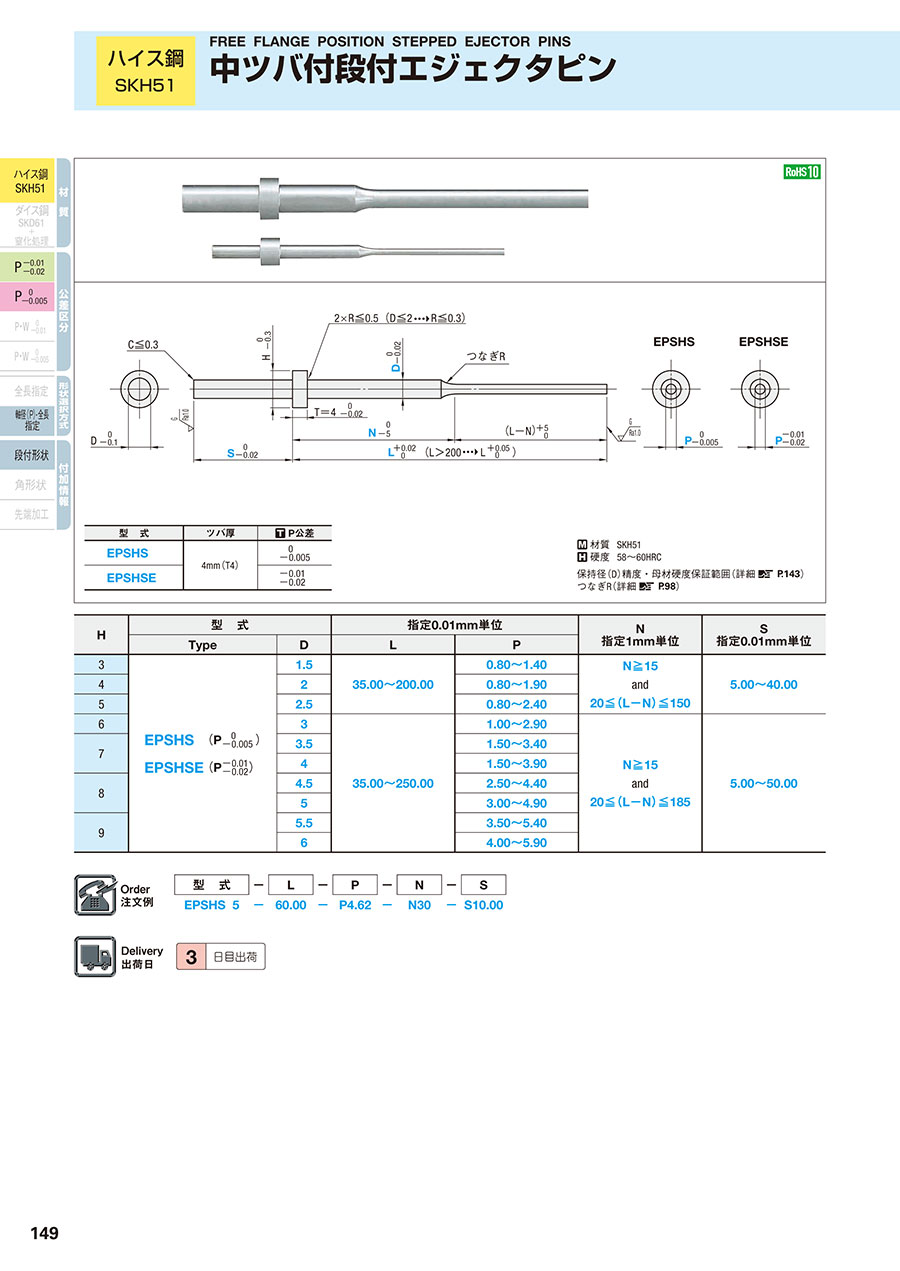

PDFP.183

型番

20 の型番候補があります候補を表示

材質 SKH51
硬度 58~60HRC
母材硬度保証範囲(詳細 こちら
EPSHS,EPSHSEは総焼入れ品

中ツバ付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像
型 式 ツバ厚 P公差
EPSHS 4mm(T4) 0
-0.005
EPSHSE -0.01
-0.02

※ 保持径(D)精度保証範囲(詳細 こちら
※ つなぎR(詳細 こちら

型番
EPSHS1.5-[35-200/0.01]-P[0.8-1.4/0.01]-N[15-180/1]-S[5-40/0.01]
EPSHS2-[35-200/0.01]-P[0.8-1.9/0.01]-N[15-150/1]-S[5-40/0.01]
EPSHS2.5-[35-200/0.01]-P[0.8-2.4/0.01]-N[15-150/1]-S[5-40/0.01]
EPSHS3-[35-250/0.01]-P[1-2.9/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHS3.5-[35-250/0.01]-P[1.5-3.4/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHS4-[35-250/0.01]-P[1.5-3.9/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHS4.5-[35-250/0.01]-P[2.5-4.4/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHS5-[35-250/0.01]-P[3-4.9/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHS5.5-[35-250/0.01]-P[3.5-5.4/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHS6-[35-250/0.01]-P[4-5.9/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHSE1.5-[35-200/0.01]-P[0.8-1.4/0.01]-N[15-180/1]-S[5-40/0.01]
EPSHSE2-[35-200/0.01]-P[0.8-1.9/0.01]-N[15-180/1]-S[5-40/0.01]
EPSHSE2.5-[35-200/0.01]-P[0.8-2.4/0.01]-N[15-150/1]-S[5-40/0.01]
EPSHSE3-[35-250/0.01]-P[1-2.9/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHSE3.5-[35-250/0.01]-P[1.5-3.4/0.01]-N[15-185/1]-S[5-40/0.01]
EPSHSE4-[35-250/0.01]-P[1.5-3.9/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHSE4.5-[35-250/0.01]-P[2.5-4.4/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHSE5-[35-250/0.01]-P[3-4.9/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHSE5.5-[35-250/0.01]-P[3.5-5.4/0.01]-N[15-185/1]-S[5-50/0.01]
EPSHSE6-[35-250/0.01]-P[4-5.9/0.01]-N[15-185/1]-S[5-50/0.01]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS先端公差(代表公差) P(先端径)
(mm)
D(シャンク径)
(mm)
L(P寸側長さ)
(mm)
S(D寸部長さ)
(mm)
N
(mm)

-

1個

3日目

対応0/-0.0051.51.535 ~ 2005 ~ 4015 ~ 180

-

1個

3日目

対応0/-0.0052235 ~ 2005 ~ 4015 ~ 150

-

1個

3日目

対応0/-0.0052.52.535 ~ 2005 ~ 4015 ~ 150

-

1個

3日目

対応0/-0.0053335 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応0/-0.0053.53.535 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応0/-0.0054435 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応0/-0.0054.54.535 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応0/-0.0055535 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応0/-0.0055.55.535 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応0/-0.0056635 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応-0.01/-0.021.51.535 ~ 2005 ~ 4015 ~ 180

-

1個

3日目

対応-0.01/-0.022235 ~ 2005 ~ 4015 ~ 180

-

1個

3日目

対応-0.01/-0.022.52.535 ~ 2005 ~ 4015 ~ 150

-

1個

3日目

対応-0.01/-0.023335 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応-0.01/-0.023.53.535 ~ 2505 ~ 4015 ~ 185

-

1個

3日目

対応-0.01/-0.024435 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応-0.01/-0.024.54.535 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応-0.01/-0.025535 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応-0.01/-0.025.55.535 ~ 2505 ~ 5015 ~ 185

-

1個

3日目

対応-0.01/-0.026635 ~ 2505 ~ 5015 ~ 185

Loading...

  1. 1

規格表

中ツバ付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像
・規格表
H型 式指定0.01mm単位指定1mm単位指定0.01mm単位
TypeDLPNS
3EPSHS (P)
EPSHSE
(P)
1.535.00~200.000.80~1.40N≧15
and
20≦(L-N)≦150
5.00~40.00
420.80~1.90
52.50.80~2.40
6335.00~250.001.00~2.90N≧15
and
20≦(L-N)≦185
5.00~50.00
73.51.50~3.40
41.50~3.90
84.52.50~4.40
53.00~4.90
95.53.50~5.40
64.00~5.90


型 式¥基準単価 1~4本
Type D L
L35.00~50.00L50.01~100.00L100.01~150.00L150.01~200.00L200.01~250.00
EPSHS
EPSHSE
1.51,5101,6001,6901,780
21,5101,6001,6901,780
2.51,7501,8401,9302,020
31,9202,0102,1002,1902,380
3.52,0802,1702,2602,3502,540
4
4.52,4102,4902,5902,6702,860
5
5.52,6902,7802,8702,9603,150
6

■数量スライド価格 1円未満切り捨て)
数 量1~45~1213~4950~100表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%20%

納期


使用例

中ツバ付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像

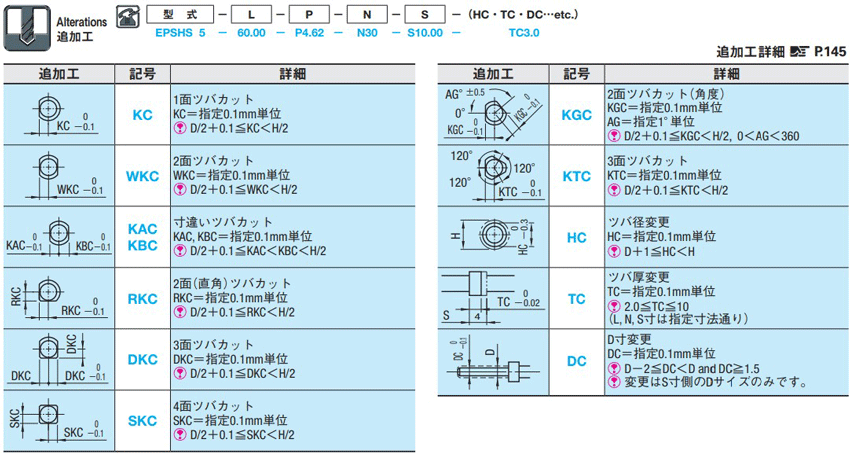

追加工

追加工価格も数量スライド適用 こちら
中ツバ付段付エジェクタピン -ハイス鋼SKH51/先端径・全長指定タイプ-:関連画像
追加工詳細 こちら



基本情報

形状タイプ ストレート 段付形状の有無 先端形状 無し
