No.	部品名	AJVE		AJV
No.	部品名	材質	硬度	材質	硬度
①	六角穴付ボルト	SCM435	38～43HRC	SUS304	-
②	ばね座金	SWRH62	42～50HRC	SUS304	-
③	平座金	SK5	-	SUS304	-
④	スプリング	SUS304	-	SUS304	-
⑤	スクリュープラグ	SCM435	34～43HRC	SCM435	34～43HRC
⑥	シリンダチューブ	S45C	33～38HRC	S-STAR	34HRC
⑦	ピストンロッド	S45C	33～38HRC	S-STAR	34HRC

D	突き出し力 N｛kgf｝	スプリング圧縮力 N｛kgf｝	構成部品
D	突き出し力 N｛kgf｝	スプリング圧縮力 N｛kgf｝	①	⑤
10	9.61｛0.98｝	4.81｛0.49｝	M3-L6	MSW3
13	16.67｛1.70｝	8.34｛0.85｝	M4-L8	MSW3
16	24.51｛2.50｝	12.26｛1.25｝	M5-L10	MSW4
20	38.25｛3.90｝	19.61｛2.00｝	M6-L12	MSW4
25	64.72｛6.60｝	32.36｛3.30｝	M8-L15	MSW5
32	124.54｛12.70｝	63.74｛6.50｝	M10-L20	MSW6

｛kgf｝＝N×0.101972

⑤スクリュープラグは、エアジェットバルブの分解・組み立て時に⑦ピストンロッドを固定するためのものです。
組み立て後はスクリュープラグを必ず緩めて、動作確認後に組付けてください。
①ボルトが緩みますと、⑦ピストンロッドがはずれますので定期的にメンテナンスが必要です。
突き出し力は、49N/cm²｛500kPa｝の空圧の場合の参考値です。（スプリングの圧縮力を考慮しておりません）
使用にあたってはエアの圧力49N/cm²｛500kPa｝以上で使用してください。高圧エアを使用いたしますと、ロッドの戻りが悪くなる場合があります。

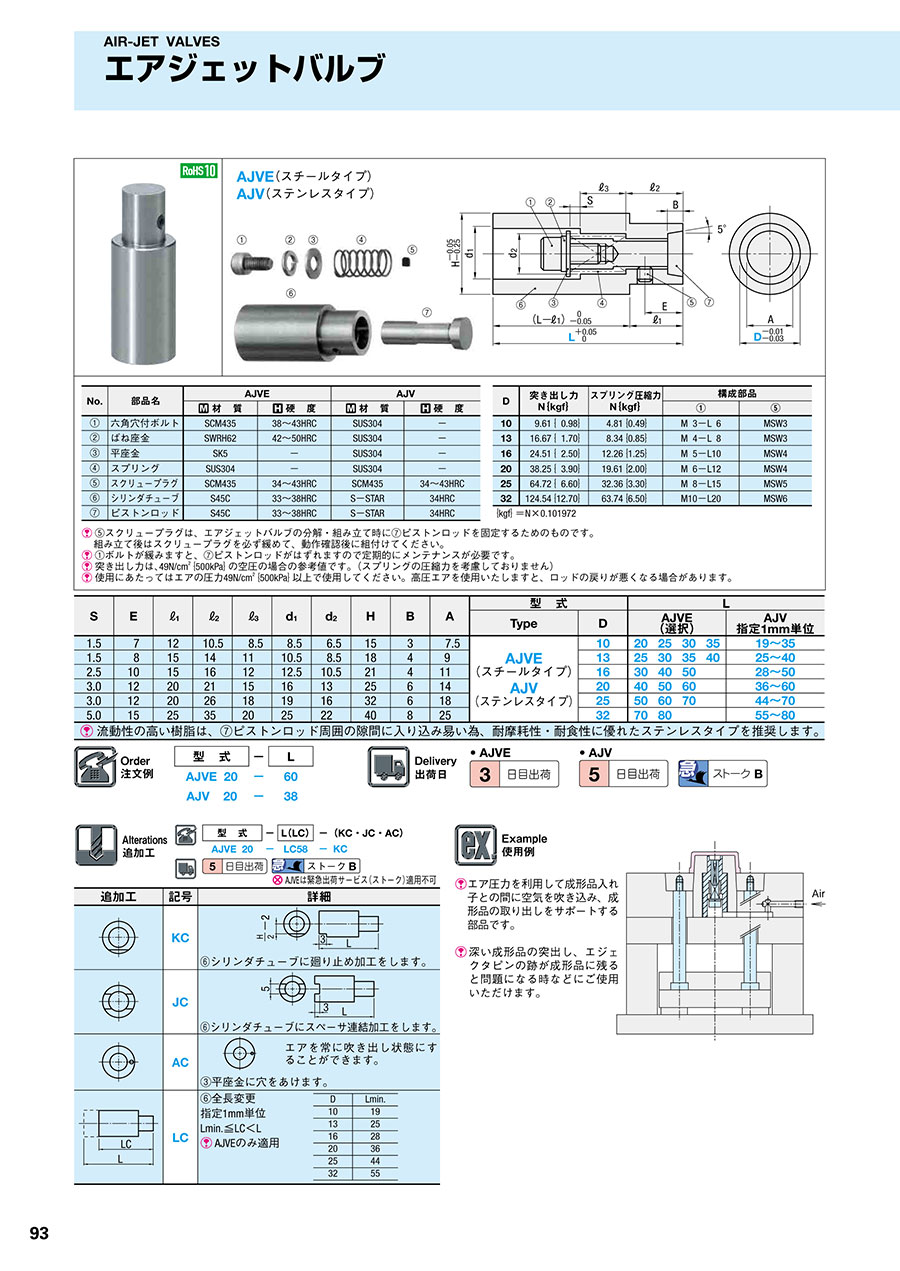

規格表

S	E	ℓ₁	ℓ₂	ℓ₃	d₁	d₂	H	B	A	型式		L
S	E	ℓ₁	ℓ₂	ℓ₃	d₁	d₂	H	B	A	Type	D	AJVE （選択）	AJV 指定1mm単位
1.5	7	12	10.5	8.5	8.5	6.5	15	3	7.5	AJVE （スチールタイプ） AJV （ステンレスタイプ）	10	20 25 30 35	19～35
1.5	8	15	14	11	10.5	8.5	18	4	9		13	25 30 35 40	25～40
2.5	10	15	16	12	12.5	10.5	21	4	11		16	30 40 50	28～50
3.0	12	20	21	15	16	13	25	6	14		20	40 50 60	36～60
3.0	12	20	26	18	19	16	32	6	18		25	50 60 70	44～70
5.0	15	25	35	20	25	22	40	8	25		32	70 80	55～80
流動性の高い樹脂は、⑦ピストンロッド周囲の隙間に入り込み易い為、耐摩耗性・耐食性に優れたステンレスタイプを推奨します。

注文例

出荷日

追加工

外形図・製品仕様

材質 S45C

規格表

d	H	型式		L 指定1mm単位
d	H	Type	No.	L 指定1mm単位
8.5	15	AJVS	10	10～100
10.5	18		13
10.5	21		16
13	25		20
16	32		25
25	40		32

注文例

出荷日

追加工

型番リスト

表示件数

型番

D(外径)

(mm)

No.(対応エアジェットバルブ径)

(mm)

商品分類

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

10	-	エアジェットバルブステンレスタイプ	19 ～ 35	-	10	1個
13	-	エアジェットバルブステンレスタイプ	25 ～ 40	-	10	1個
16	-	エアジェットバルブステンレスタイプ	28 ～ 50	-	10	1個
20	-	エアジェットバルブステンレスタイプ	36 ～ 60	-	10	1個
25	-	エアジェットバルブステンレスタイプ	44 ～ 70	-	10	1個
32	-	エアジェットバルブステンレスタイプ	55 ～ 80	-	10	1個
10	-	エアジェットバルブスチールタイプ	20 ～ 35	-	10	1個
10	-	エアジェットバルブスチールタイプ	-	19 ～ 35	10	1個
13	-	エアジェットバルブスチールタイプ	25 ～ 40	-	10	1個
13	-	エアジェットバルブスチールタイプ	-	25 ～ 40	10	1個
16	-	エアジェットバルブスチールタイプ	30 ～ 50	-	10	1個
16	-	エアジェットバルブスチールタイプ	-	28 ～ 50	10	1個
20	-	エアジェットバルブスチールタイプ	40 ～ 60	-	10	1個
20	-	エアジェットバルブスチールタイプ	-	36 ～ 60	10	1個
25	-	エアジェットバルブスチールタイプ	50 ～ 70	-	10	1個
25	-	エアジェットバルブスチールタイプ	-	44 ～ 70	10	1個
32	-	エアジェットバルブスチールタイプ	70 ～ 80	-	10	1個
32	-	エアジェットバルブスチールタイプ	-	55 ～ 80	10	1個
-	10	エアジェットバルブ用スペーサ	10 ～ 100	-	10	1個
-	13	エアジェットバルブ用スペーサ	10 ～ 100	-	10	1個
-	16	エアジェットバルブ用スペーサ	10 ～ 100	-	10	1個
-	20	エアジェットバルブ用スペーサ	10 ～ 100	-	10	1個
-	25	エアジェットバルブ用スペーサ	10 ～ 100	-	10	1個
-	32	エアジェットバルブ用スペーサ	10 ～ 100	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	3日目
- ( - )	4日目
- ( - )	3日目
- ( - )	4日目
- ( - )	3日目
- ( - )	4日目
- ( - )	3日目
- ( - )	4日目
- ( - )	3日目
- ( - )	4日目
- ( - )	3日目
- ( - )	4日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

エアジェットバルブ/バルブ用スペーサです。バルブはスチールタイプ、ステンレスタイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアジェットバルブ/バルブ用スペーサのレビュー

3.3平均満足度：3.33件のレビュー

星5
33%
星4
33%
星3
0%
星2
0%
星1
33%

金型

満足度：4.02020/01/24

プラスチック用金型に使用。客先から支給されて使用することがありますが、作るより買ったほうが安いです。

2人が参考にしています。

射出成型金型の部品として使用しています

満足度：5.02022/07/21

今まで使っていた大きなサイズの射出成形金型が古くなったので新規に製作することになり、成形品を取り出す部品として使用してい...もっと読む

1人が参考にしています。

製品部の押上

満足度：1.02024/04/15

24.4.15に問題が発生。客先よりバリが発生してるとクレームが有りました。確認するとB寸法の部分に加工ミスで段差が...もっと読む

ミスミからのコメント

この度は、弊社の商品に関してご迷惑をお掛けし大変申し訳ございませんでした。当該商品につきましては、今一度製造工程を見直し、品質管理の徹底を図ってまいります。今後とも忌憚ないご意見・ご要望をいただけますと幸いです。よろしくお願いいたします。

0人が参考にしています。
