先端加工ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/軸径･全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61+窒化処理・軸径/全長指定タイプの先端加工ストレートエジェク...
詳細情報を確認する未確定：候補が768型番あります。
商品情報
外形図・製品仕様
形状加工位置決めのために、標準0°の位置にツバカット加工が施されます。
下記先端加工形状については、お客様のご指定寸法によって先端部に欠けが生じる可能性がございます。
そのため、全長寸法の保証ができかねる場合がございます。
※対象形状：4A、8A、29A
| 型 式 | ツバ厚 | T公差 | P公差 |
|---|---|---|---|
| EPNB□A | 4mm（T4） | 0 -0.02 | -0.01 -0.02 |
| EPJB□A | 6・8mm（JIS） | 0 -0.05 |
| 材質 | SKD61+窒化処理 |
| 硬度 | 表面：900HV～ |
| 母材：40～45HRC | |
| 軸径精度・母材硬度・窒化表面硬度保証範囲（詳細 P.7） | |
規格表
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | 先端形状 | No. | L | P | ||||
| ツバ厚4mm | ツバ厚JIS | |||||||||||
| 4 | 4 | - | - | EPNB | - | 1A 2A 3A 4A 5A 6A 7A 8A 9A 10A | 11A 12A 13A 14A 15A 16A 17A 18A 19A 20A | 21A 22A 23A 24A 25A 26A 27A 28A 29A 30A | 31A 32A | 2 | 50.00～250.00 | 1.50～1.99 |
| 5 | 2.5 | 2.00～2.49 | ||||||||||
| 6 | 3 | 50.00～300.00 | 2.50～2.99 | |||||||||
| 7 | 3.5 | 3.00～3.49 | ||||||||||
| 8 | 6 | EPJB | 4 | 3.50～3.99 | ||||||||
| 8 | 4.5 | 4.00～4.49 | ||||||||||
| 9 | 5 | 50.00～350.00 | 4.50～4.99 | |||||||||
| 9 | 5.5 | 5.00～5.49 | ||||||||||
| 10 | 6 | 5.50～5.99 | ||||||||||
| 10 | 11 | 6.5 | 6.00～6.49 | |||||||||
| 7 | 6.50～6.99 | |||||||||||
| 11 | 13 | 8 | 8 | 7.00～7.99 | ||||||||
| 15 | 15 | 10 | 8.00～9.99 | |||||||||
| 17 | 17 | 12 | 10.00～11.99 | |||||||||
| 先端形状加工により、形状部の表面硬度は母材硬度となります。 P寸加工後に窒化処理を行うため、ツバ部にも窒化処理がかかる場合があります。 先端形状1A～32Aは P.71～74より選択してください。 | ||||||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

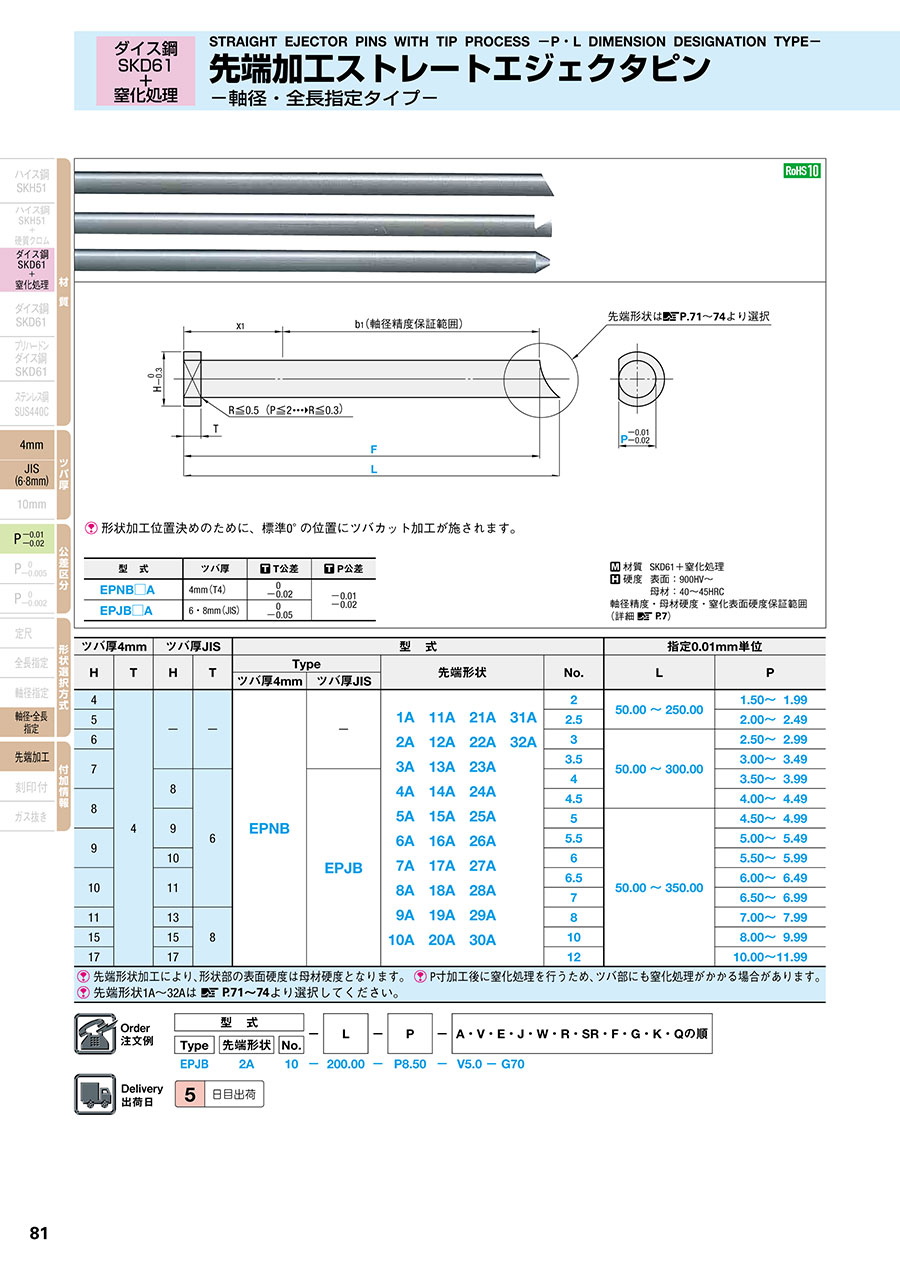

カタログ
先端加工ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/軸径･全長指定タイプ-のレビュー
樹脂金型製作用
5
5.02022/02/08
スプルーロック用のZピンとしていつも利用しています。特に問題となることも無いため重宝しています。
0人が参考にしています。
先端
4
4.02021/04/10
先端形状がついているものも
問題なく
0.01単位で指定できるので
便利です
最近は旋盤いらないですね
0人が参考にしています。
治具
5
5.02020/04/30
治具の位置決めに使用。先端を円錐にしたものを使用。なにかあってもSKD61なので、気にせず削れるところがGOOD
0人が参考にしています。
予備
5
5.02020/02/04
予備ように購入、
品質等、何も問題ありません。
管理しやすいです。
0人が参考にしています。
ピン
4
4.02019/07/03
いつもお世話になります
いつもよく利用しております
納期も早く
迅速に対応できるので助かります
0人が参考にしています。
