ストレートエジェクタピン -ステンレスSUS440C/ツバ厚4mmタイプ-

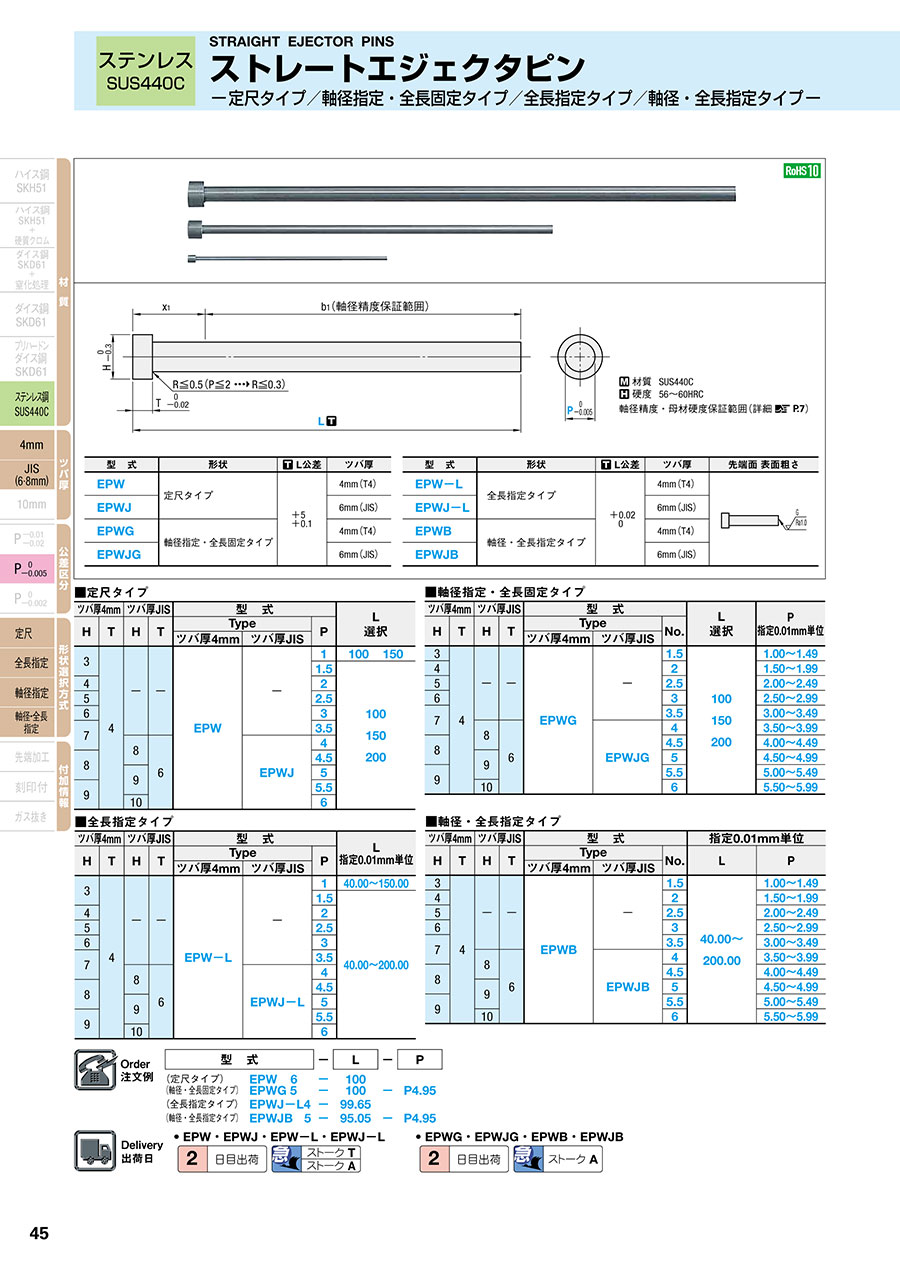

PDFP.87

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SUS440C
硬度 56~60HRC
母材硬度保証範囲(詳細 こちら
ストレートエジェクタピン -ステンレスSUS440C/ツバ厚4mmタイプ-:関連画像
型 式 形状 L公差 ツバ厚
EPW 定尺タイプ +5
+0.1
4mm(T4)
EPWJ 6mm(JIS)
EPWG 軸径指定・全長固定タイプ 4mm(T4)
EPWJG 6mm(JIS)

型 式 形状 L公差 ツバ厚 先端面 面粗度
EPW-L 全長指定タイプ +0.02
0
4mm(T4) ストレートエジェクタピン -ステンレスSUS440C/ツバ厚4mmタイプ-:関連画像
EPWJ-L 6mm(JIS)
EPWB 軸径・全長指定タイプ 4mm(T4)
EPWJB 6mm(JIS)
軸径精度保証範囲(詳細 こちら
T4→x1 max.30
JIS→x1 max.35
型番
EPW1-[100-150/50]
EPW1.5-[100-200/50]
EPW2-[100-200/50]
EPW2.5-[100-200/50]
EPW3-[100-200/50]
EPW3.5-[100-200/50]
EPW4-[100-200/50]
EPW4.5-[100-200/50]
EPW5-[100-200/50]
EPW5.5-[100-200/50]
EPW6-[100-200/50]
EPW-L1-[40-150/0.01]
EPW-L1.5-[40-200/0.01]
EPW-L2-[40-200/0.01]
EPW-L2.5-[40-200/0.01]
EPW-L3-[40-200/0.01]
EPW-L3.5-[40-200/0.01]
EPW-L4-[40-200/0.01]
EPW-L4.5-[40-200/0.01]
EPW-L5-[40-200/0.01]
EPW-L5.5-[40-200/0.01]
EPW-L6-[40-200/0.01]
EPWB1.5-[40-200/0.01]-P[1-1.49/0.01]
EPWB2-[40-200/0.01]-P[1.5-1.99/0.01]
EPWB2.5-[40-200/0.01]-P[2-2.49/0.01]
EPWB3-[40-200/0.01]-P[2.5-2.99/0.01]
EPWB3.5-[40-200/0.01]-P[3-3.49/0.01]
EPWB4-[40-200/0.01]-P[3.5-3.99/0.01]
EPWB4.5-[40-200/0.01]-P[4-4.49/0.01]
EPWB5-[40-200/0.01]-P[4.5-4.99/0.01]
EPWB5.5-[40-200/0.01]-P[5-5.49/0.01]
EPWB6-[40-200/0.01]-P[5.5-5.99/0.01]
EPWG1.5-[100,​150,​200]-P[1-1.49/0.01]
EPWG2-[100,​150,​200]-P[1.5-1.99/0.01]
EPWG2.5-[100,​150,​200]-P[2-2.49/0.01]
EPWG3-[100,​150,​200]-P[2.5-2.99/0.01]
EPWG3.5-[100,​150,​200]-P[3-3.49/0.01]
EPWG4-[100,​150,​200]-P[3.5-3.99/0.01]
EPWG4.5-[100,​150,​200]-P[4-4.49/0.01]
EPWG5-[100,​150,​200]-P[4.5-4.99/0.01]
EPWG5.5-[100,​150,​200]-P[5-5.49/0.01]
EPWG6-[100,​150,​200]-P[5.5-5.99/0.01]
EPWJ4-[100-200/50]
EPWJ4.5-[100-200/50]
EPWJ5-[100-200/50]
EPWJ5.5-[100-200/50]
EPWJ6-[100-200/50]
EPWJ-L4-[40-200/0.01]
EPWJ-L4.5-[40-200/0.01]
EPWJ-L5-[40-200/0.01]
EPWJ-L5.5-[40-200/0.01]
EPWJ-L6-[40-200/0.01]
EPWJB4.5-[40-200/0.01]-P[4-4.49/0.01]
EPWJB5-[40-200/0.01]-P[4.5-4.99/0.01]
EPWJB5.5-[40-200/0.01]-P[5-5.49/0.01]
EPWJB6-[40-200/0.01]-P[5.5-5.99/0.01]
EPWJG4-[100,​150,​200]-P[3.5-3.99/0.01]
EPWJG4.5-[100,​150,​200]-P[4-4.49/0.01]
EPWJG5-[100,​150,​200]-P[4.5-4.99/0.01]
EPWJG5.5-[100,​150,​200]-P[5-5.49/0.01]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSツバ厚 D/P(軸径)
(mm)
全長公差(代表公差) No.(呼び径)
(mm)
L(全長)
(mm)

-

1個 2日目 対応4mm(T4)1+5/+0.1-100 ~ 150

-

1個 2日目 対応4mm(T4)1.5+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)2+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)2.5+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)3+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)3.5+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)4+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)4.5+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)5+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)5.5+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)6+5/+0.1-100 ~ 200

-

1個 2日目 対応4mm(T4)1+0.02/0-40 ~ 150

-

1個 2日目 対応4mm(T4)1.5+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)2+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)2.5+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)3+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)3.5+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)4+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)4.5+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)5+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)5.5+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)6+0.02/0-40 ~ 200

-

1個 2日目 対応4mm(T4)1 ~ 1.49+0.02/01.540 ~ 200

-

1個 2日目 対応4mm(T4)1.5 ~ 1.99+0.02/0240 ~ 200

-

1個 2日目 対応4mm(T4)2 ~ 2.49+0.02/02.540 ~ 200

-

1個 2日目 対応4mm(T4)2.5 ~ 2.99+0.02/0340 ~ 200

-

1個 2日目 対応4mm(T4)3 ~ 3.49+0.02/03.540 ~ 200

-

1個 2日目 対応4mm(T4)3.5 ~ 3.99+0.02/0440 ~ 200

-

1個 2日目 対応4mm(T4)4 ~ 4.49+0.02/04.540 ~ 200

-

1個 2日目 対応4mm(T4)4.5 ~ 4.99+0.02/0540 ~ 200

-

1個 2日目 対応4mm(T4)5 ~ 5.49+0.02/05.540 ~ 200

-

1個 2日目 対応4mm(T4)5.5 ~ 5.99+0.02/0640 ~ 200

-

1個 2日目 対応4mm(T4)1 ~ 1.49+5/+0.11.5100 ~ 200

-

1個 2日目 対応4mm(T4)1.5 ~ 1.99+5/+0.12100 ~ 200

-

1個 2日目 対応4mm(T4)2 ~ 2.49+5/+0.12.5100 ~ 200

-

1個 2日目 対応4mm(T4)2.5 ~ 2.99+5/+0.13100 ~ 200

-

1個 2日目 対応4mm(T4)3 ~ 3.49+5/+0.13.5100 ~ 200

-

1個 2日目 対応4mm(T4)3.5 ~ 3.99+5/+0.14100 ~ 200

-

1個 2日目 対応4mm(T4)4 ~ 4.49+5/+0.14.5100 ~ 200

-

1個 2日目 対応4mm(T4)4.5 ~ 4.99+5/+0.15100 ~ 200

-

1個 2日目 対応4mm(T4)5 ~ 5.49+5/+0.15.5100 ~ 200

-

1個 2日目 対応4mm(T4)5.5 ~ 5.99+5/+0.16100 ~ 200

-

1個 2日目 対応6mm(JIS)4+5/+0.1-100 ~ 200

-

1個 2日目 対応6mm(JIS)4.5+5/+0.1-100 ~ 200

-

1個 2日目 対応6mm(JIS)5+5/+0.1-100 ~ 200

-

1個 2日目 対応6mm(JIS)5.5+5/+0.1-100 ~ 200

-

1個 2日目 対応6mm(JIS)6+5/+0.1-100 ~ 200

-

1個 2日目 対応6mm(JIS)4+0.02/0-40 ~ 200

-

1個 2日目 対応6mm(JIS)4.5+0.02/0-40 ~ 200

-

1個 2日目 対応6mm(JIS)5+0.02/0-40 ~ 200

-

1個 2日目 対応6mm(JIS)5.5+0.02/0-40 ~ 200

-

1個 2日目 対応6mm(JIS)6+0.02/0-40 ~ 200

-

1個 2日目 対応6mm(JIS)4 ~ 4.49+0.02/04.540 ~ 200

-

1個 2日目 対応6mm(JIS)4.5 ~ 4.99+0.02/0540 ~ 200

-

1個 2日目 対応6mm(JIS)5 ~ 5.49+0.02/05.540 ~ 200

-

1個 2日目 対応6mm(JIS)5.5 ~ 5.99+0.02/0640 ~ 200

-

1個 2日目 対応6mm(JIS)3.5 ~ 3.99+5/+0.14100 ~ 200

-

1個 2日目 対応6mm(JIS)4 ~ 4.49+5/+0.14.5100 ~ 200

-

1個 2日目 対応6mm(JIS)4.5 ~ 4.99+5/+0.15100 ~ 200

-

1個 2日目 対応6mm(JIS)5 ~ 5.49+5/+0.15.5100 ~ 200

Loading...

規格表

ストレートエジェクタピン -ステンレスSUS440C/ツバ厚4mmタイプ-:関連画像

・規格表
■軸径指定・全長固定タイプ

ツバ厚4mm ツバ厚JIS 型 式 L
選択
P
指定0.01mm単位
H T H T Type No.
ツバ厚4mm ツバ厚JIS
3 4 EPWG 1.5 100
150
200
1.00~1.49
4 2 1.50~1.99
5 2.5 2.00~2.49
6 3 2.50~2.99
7 3.5 3.00~3.49
8 6 EPWJG 4 3.50~3.99
8 4.5 4.00~4.49
9 5 4.50~4.99
9 5.5 5.00~5.49
10 6 5.50~5.99
[ ! ] ツバ厚JISタイプのNo.4未満はT=4ですので、ツバ厚4mmタイプ EPWG でご注文ください。


■定尺タイプ

ツバ厚4mm ツバ厚JIS 型 式 L
選択
H T H T Type P
ツバ厚4mm ツバ厚JIS
3 4 EPW 1 100 150
1.5 100
150
200
4 2
5 2.5
6 3
7 3.5
8 6 EPWJ 4
8 4.5
9 5
9 5.5
10 6
[ ! ] ツバ厚JISタイプのP4未満はT=4ですので、ツバ厚4mmタイプ EPWでご注文ください。


■軸径・全長指定タイプ

ツバ厚4mm ツバ厚JIS 型 式 指定0.01mm単位
H T H T Type No. L P
ツバ厚4mm ツバ厚JIS
3 4 EPWB 1.5 40.00~200.00 1.00~1.49
4 2 1.50~1.99
5 2.5 2.00~2.49
6 3 2.50~2.99
7 3.5 3.00~3.49
8 6 EPWJB 4 3.50~3.99
8 4.5 4.00~4.49
9 5 4.50~4.99
9 5.5 5.00~5.49
10 6 5.50~5.99
[ ! ] ツバ厚JISタイプのNo.4未満はT=4ですので、ツバ厚4mmタイプ EPWB でご注文ください。


■全長指定タイプ

ツバ厚4mm ツバ厚JIS 型 式 L
指定0.01mm単位
H T H T Type P
ツバ厚4mm ツバ厚JIS
3 4 EPW-L 1 40.00~150.00
1.5 40.00~200.00
4 2
5 2.5
6 3
7 3.5
8 6 EPWJ-L 4
8 4.5
9 5
9 5.5
10 6
[ ! ] ツバ厚JISタイプのP4未満はT=4ですので、ツバ厚4mmタイプ EPW-Lでご注文ください。



■定尺タイプ

型 式 ¥基準単価 1~49本
Type P L100 L150 L200
EPW 1 340 380
1.5 300 340 460
2 300 340 380
2.5 340 380 410
3 340 390 450
3.5 350 410 460
EPW

EPWJ
4 380 450 480
4.5 450 460 510
5 450 460 510
5.5 460 490 550
6 530 560 600


■軸径指定・全長固定タイプ

型 式 ¥基準単価 1~4本
Type No. L100 L150 L200
EPWG 1.5 760 840 1,060
2 760 840 910
2.5 840 910 970
3 840 930 1,050
3.5 860 970 1,060
EPWG
EPWJG
4 910 1,050 1,100
4.5 1,050 1,060 1,160
5 1,050 1,060 1,160
5.5 1,060 1,120 1,230
6 1,200 1,250 1,330


■全長指定タイプ

型 式 ¥基準単価 1~4本
Type P L40.00~
L100.00
L100.01~
L150.00
L150.01~
L200.00
EPW-L 1 490 530
1.5 450 490 610
2 450 490 530
2.5 490 530 560
3 490 540 600
3.5 500 560 610
EPW-L
EPWJ-L
4 530 600 630
4.5 600 610 660
5 600 610 660
5.5 610 640 700
6 680 710 750


■軸径・全長指定タイプ

型 式 ¥基準単価 1~4本
Type No. L40.00~
L100.00
L100.01~
L150.00
L150.01~
L200.00
EPWB 1.5 1,210 1,260 1,390
2 1,250 1,310 1,330
2.5 1,260 1,310 1,350
3 1,280 1,330 1,390
3.5 1,350 1,430 1,460
EPWB
EPWJB
4 1,350 1,430 1,460
4.5 1,460 1,470 1,530
5 1,460 1,470 1,530
5.5 1,520 1,520 1,570
6 1,520 1,520 1,570


・EPW
・EPWJ
■数量スライド価格 (1円未満切り捨て)

数 量 1~49 50~100 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5%


・上記以外
■数量スライド価格 (1円未満切り捨て)

数 量 1~4 5~12 13~49 50~100 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 20%



納期

●EPW·EPWJ·EPW-L·EPWJ-L

600円/1本
300円/1本
ストークAは3本以上で1明細行あたり一律810円

●EPWG·EPWJG·EPWB·EPWJB

500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

追加工

追加工価格も数量スライド適用 こちら
ストレートエジェクタピン -ステンレスSUS440C/ツバ厚4mmタイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SUS440C 表面処理 なし 軸径公差(代表公差) 0/-0.005
形状タイプ 先端加工無し 先端形状 なし ガス抜き形状 なし
刻印文字タイプ なし 刻印文字数 なし
