ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

カタログ |P.27

4.4

平均満足度4.4

この商品のレビューをみる（27件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-

4.3

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

4.5

通常出荷日：2 日目～

ダイス鋼SKD61＋窒化処理・全長指定タイプのストレートエジェクタピンです。

詳細情報を確認する

材質
SKD61
表面処理
窒化処理
仕様
全長指定
形状タイプ
先端加工無し
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が89型番あります。

商品情報
型番リスト
詳細情報

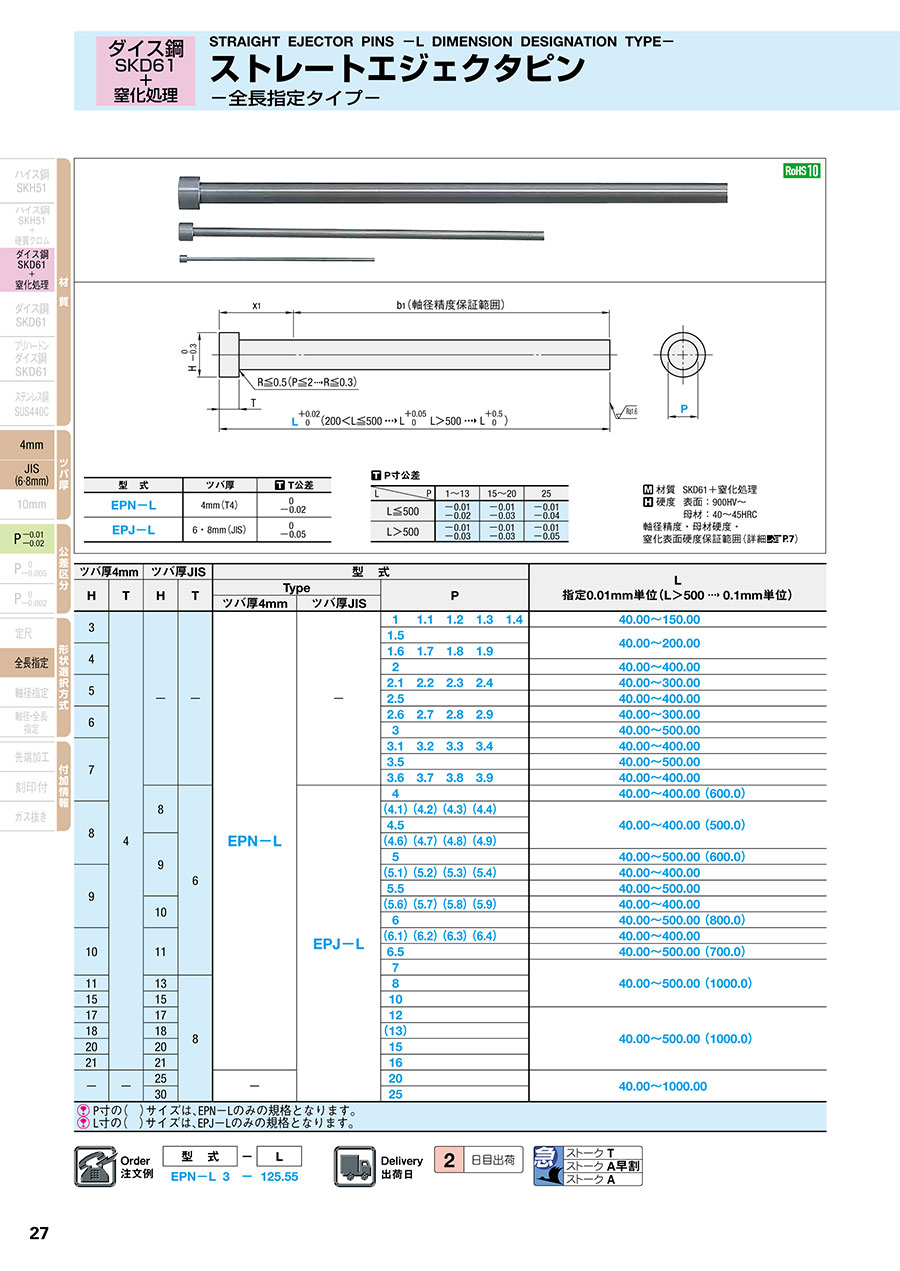

カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	T公差
EPN-L	4mm（T4）	0 -0.02
EPJ-L	6・8mm（JIS）	0 -0.05

材質	SKD61+窒化処理
硬度	表面：900HV～
	母材：40～45HRC

軸径精度・母材硬度・窒化表面硬度保証範囲（詳細 P.7）

P寸公差

	1～13	15～20	25
L	1～13	15～20	25
L≦500	-0.01 -0.02	-0.01 -0.03	-0.01 -0.04
L＞500	-0.01 -0.03	-0.01 -0.03	-0.01 -0.05

規格表

ツバ厚4mm		ツバ厚JIS		型式							L 指定0.01mm単位（L＞500 0.1mm単位）
H	T	H	T	Type		P
H	T	H	T	ツバ厚4mm	ツバ厚JIS	P
3	4	-	-	EPN-L	-	1	1.1	1.2	1.3	1.4	40.00～150.00
3						1.5					40.00～200.00
4						1.6	1.7	1.8	1.9		40.00～200.00
4						2					40.00～400.00
5						2.1	2.2	2.3	2.4		40.00～300.00
5						2.5					40.00～400.00
6						2.6	2.7	2.8	2.9		40.00～300.00
6						3					40.00～500.00
7						3.1	3.2	3.3	3.4		40.00～400.00
						3.5					40.00～500.00
						3.6	3.7	3.8	3.9		40.00～400.00
		8	6		EPJ-L	4					40.00～400.00 （600.0）
8						（4.1）	（4.2）	（4.3）	（4.4）		40.00～400.00 （500.0）
						4.5
		9				（4.6）	（4.7）	（4.8）	（4.9）
						5					40.00～500.00 （600.0）
9						（5.1）	（5.2）	（5.3）	（5.4）		40.00～400.00
						5.5					40.00～500.00
		10				（5.6）	（5.7）	（5.8）	（5.9）		40.00～400.00
		10				6					40.00～500.00 （800.0）
10		11				（6.1）	（6.2）	（6.3）	（6.4）		40.00～400.00
						6.5					40.00～500.00 （700.0）
						7					40.00～500.00 （1000.0）
11		13	8			8
15		15				10
17		17				12					40.00～500.00 （1000.0）
18		18				（13）
20		20				15
21		21				16
-	-	25		-		20					40.00～1000.00
-	-	30		-		25					40.00～1000.00
P寸の（）サイズは、EPN-Lのみの規格となります。 L寸の（）サイズは、EPJ-Lのみの規格となります。

注文例

出荷日

追加工

P.9
P.10

型番リスト

表示件数

型番

EPJ-L4-[40-500/0.01]

EPJ-L4-[500.1-600/0.1]

EPJ-L4.5-[40-500/0.01]

EPJ-L5-[40-500/0.01]

EPJ-L5-[500.1-600/0.1]

EPJ-L5.5-[40-500/0.01]

EPJ-L6-[40-500/0.01]

EPJ-L6-[500.1-800/0.1]

EPJ-L6.5-[40-500/0.01]

EPJ-L6.5-[500.1-700/0.1]

EPJ-L7-[40-500/0.01]

EPJ-L7-[500.1-1000/0.1]

EPJ-L8-[40-500/0.01]

EPJ-L8-[500.1-1000/0.1]

EPJ-L10-[40-500/0.01]

EPJ-L10-[500.1-1000/0.1]

EPJ-L12-[40-500/0.01]

EPJ-L12-[500.1-1000/0.1]

EPJ-L15-[40-500/0.01]

EPJ-L15-[500.1-1000/0.1]

EPJ-L16-[40-500/0.01]

EPJ-L16-[500.1-1000/0.1]

EPJ-L20-[40-500/0.01]

EPJ-L20-[500.1-1000/0.1]

EPJ-L25-[40-500/0.01]

EPJ-L25-[500.1-1000/0.1]

EPN-L1-[40-150/0.01]

EPN-L1.1-[40-150/0.01]

EPN-L1.2-[40-150/0.01]

EPN-L1.3-[40-150/0.01]

EPN-L1.4-[40-150/0.01]

EPN-L1.5-[40-200/0.01]

EPN-L1.6-[40-200/0.01]

EPN-L1.7-[40-200/0.01]

EPN-L1.8-[40-200/0.01]

EPN-L1.9-[40-200/0.01]

EPN-L2-[40-400/0.01]

EPN-L2.1-[40-300/0.01]

EPN-L2.2-[40-300/0.01]

EPN-L2.3-[40-300/0.01]

EPN-L2.4-[40-300/0.01]

EPN-L2.5-[40-400/0.01]

EPN-L2.6-[40-300/0.01]

EPN-L2.7-[40-300/0.01]

EPN-L2.8-[40-300/0.01]

EPN-L2.9-[40-300/0.01]

EPN-L3-[40-500/0.01]

EPN-L3.1-[40-400/0.01]

EPN-L3.2-[40-400/0.01]

EPN-L3.3-[40-400/0.01]

EPN-L3.4-[40-400/0.01]

EPN-L3.5-[40-500/0.01]

EPN-L3.6-[40-400/0.01]

EPN-L3.7-[40-400/0.01]

EPN-L3.8-[40-400/0.01]

EPN-L3.9-[40-400/0.01]

EPN-L4-[40-400/0.01]

EPN-L4.1-[40-400/0.01]

EPN-L4.2-[40-400/0.01]

EPN-L4.3-[40-400/0.01]

ツバ厚

D/P（軸径）

(mm)

軸径公差（代表公差）

全長公差（代表公差）

L(全長)

(mm)

RoHS?

最小発注数量

6mm(JIS)	4	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 500	10	1個
6mm(JIS)	4	-0.01/-0.02	+0.02/0 or +0.05/0	500.1 ～ 600	10	1個
6mm(JIS)	4.5	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 500	10	1個
6mm(JIS)	5	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
6mm(JIS)	5	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 600	10	1個
6mm(JIS)	5.5	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 500	10	1個
6mm(JIS)	6	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
6mm(JIS)	6	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 800	10	1個
6mm(JIS)	6.5	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
6mm(JIS)	6.5	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 700	10	1個
6mm(JIS)	7	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
6mm(JIS)	7	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 1000	10	1個
8mm(JIS)	8	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
8mm(JIS)	8	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 1000	10	1個
8mm(JIS)	10	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
8mm(JIS)	10	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 1000	10	1個
8mm(JIS)	12	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
8mm(JIS)	12	-0.01/-0.02 or -0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 1000	10	1個
8mm(JIS)	15	-0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
8mm(JIS)	15	-0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 1000	10	1個
8mm(JIS)	16	-0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
8mm(JIS)	16	-0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 1000	10	1個
8mm(JIS)	20	-0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
8mm(JIS)	20	-0.01/-0.03	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 1000	10	1個
8mm(JIS)	25	-0.01/-0.04 or -0.01/-0.05	+0.02/0 or +0.05/0 or +0.5/0	40 ～ 500	10	1個
8mm(JIS)	25	-0.01/-0.04 or -0.01/-0.05	+0.02/0 or +0.05/0 or +0.5/0	500.1 ～ 1000	10	1個
4mm(T4)	1	-0.01/-0.02	+0.02/0	40 ～ 150	10	1個
4mm(T4)	1.1	-0.01/-0.02	+0.02/0	40 ～ 150	10	1個
4mm(T4)	1.2	-0.01/-0.02	+0.02/0	40 ～ 150	10	1個
4mm(T4)	1.3	-0.01/-0.02	+0.02/0	40 ～ 150	10	1個
4mm(T4)	1.4	-0.01/-0.02	+0.02/0	40 ～ 150	10	1個
4mm(T4)	1.5	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 200	10	1個
4mm(T4)	1.6	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 200	10	1個
4mm(T4)	1.7	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 200	10	1個
4mm(T4)	1.8	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 200	10	1個
4mm(T4)	1.9	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 200	10	1個
4mm(T4)	2	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	2.1	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 300	10	1個
4mm(T4)	2.2	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 300	10	1個
4mm(T4)	2.3	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 300	10	1個
4mm(T4)	2.4	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 300	10	1個
4mm(T4)	2.5	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	2.6	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 300	10	1個
4mm(T4)	2.7	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 300	10	1個
4mm(T4)	2.8	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 300	10	1個
4mm(T4)	2.9	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 300	10	1個
4mm(T4)	3	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 500	10	1個
4mm(T4)	3.1	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	3.2	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	3.3	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	3.4	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	3.5	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 500	10	1個
4mm(T4)	3.6	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	3.7	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	3.8	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	3.9	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	4	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	4.1	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	4.2	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個
4mm(T4)	4.3	-0.01/-0.02	+0.02/0 or +0.05/0	40 ～ 400	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

基本情報

ダイス鋼SKD61＋窒化処理・全長指定タイプのストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
