ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

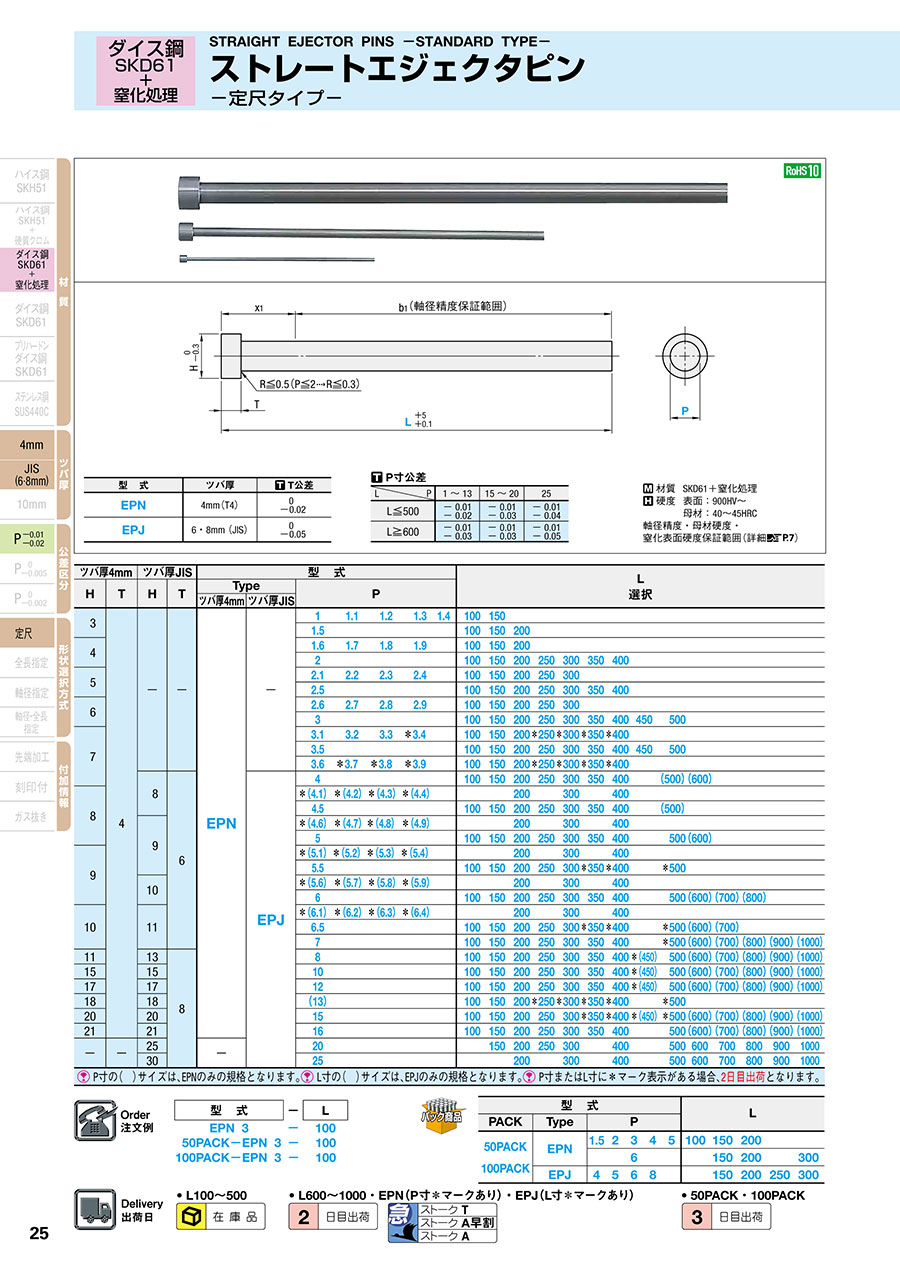

PDFP.73

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKD61+窒化処理
硬度 表面:900HV~
     母材:40~45HRC
母材硬度保証範囲(詳細 こちら
窒化表面硬度保証範囲(詳細 こちら
ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-:関連画像
型 式ツバ厚 T公差
EPN4mm(T4)0
-0.02
EPJ6 ・8mm (JIS)0
-0.05

P寸法公差
LP
1~1315~2025
L≦500-0.01
-0.02
-0.01
-0.03
-0.01
-0.04
L≧600-0.01
-0.03
-0.01
-0.03
-0.01
-0.05
軸径精度保証範囲(詳細 こちら
T4→x1 max.30
JIS→x1 max.35
型番
EPJ4-100
EPJ4-150
EPJ4-200
EPJ4-250
EPJ4-300
EPJ4-350
EPJ4-400
EPJ4-500
EPJ4-[100,​150,​200,​250,​300,​350,​400,​500,​600]
EPJ4.5-100
EPJ4.5-150
EPJ4.5-200
EPJ4.5-250
EPJ4.5-300
EPJ4.5-350
EPJ4.5-400
EPJ4.5-500
EPJ4.5-[100,​150,​200,​250,​300,​350,​400,​500]
EPJ5-100
EPJ5-150
EPJ5-200
EPJ5-250
EPJ5-300
EPJ5-350
EPJ5-400
EPJ5-500
EPJ5-[100,​150,​200,​250,​300,​350,​400,​500,​600]
EPJ5.5-100
EPJ5.5-150
EPJ5.5-200
EPJ5.5-250
EPJ5.5-300
EPJ5.5-350
EPJ5.5-400
EPJ5.5-500
EPJ5.5-[100,​150,​200,​250,​300,​350,​400,​500]
EPJ6-100
EPJ6-150
EPJ6-200
EPJ6-250
EPJ6-300
EPJ6-350
EPJ6-400
EPJ6-500
EPJ6-[100,​150,​200,​250,​300,​350,​400,​500,​600,​700,​800]
EPJ6.5-100
EPJ6.5-150
EPJ6.5-200
EPJ6.5-250
EPJ6.5-300
EPJ6.5-350
EPJ6.5-400
EPJ6.5-500
EPJ6.5-[100,​150,​200,​250,​300,​350,​400,​500,​600,​700]
EPJ7-100
EPJ7-150
EPJ7-200
EPJ7-250
EPJ7-300
EPJ7-350
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSツバ厚 D/P(軸径)
(mm)
軸径公差(代表公差) L(全長)
(mm)

130円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4-0.01/-0.02100

140円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4-0.01/-0.02150

160円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4-0.01/-0.02200

180円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4-0.01/-0.02250

210円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4-0.01/-0.02300

290円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4-0.01/-0.02350

340円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4-0.01/-0.02400

460円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4-0.01/-0.02500

-

1個 2日目 対応6mm(JIS)4-0.01/-0.02100 ~ 600

140円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4.5-0.01/-0.02100

160円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4.5-0.01/-0.02150

190円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4.5-0.01/-0.02200

210円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4.5-0.01/-0.02250

220円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4.5-0.01/-0.02300

310円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4.5-0.01/-0.02350

350円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4.5-0.01/-0.02400

490円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)4.5-0.01/-0.02500

-

1個 2日目 対応6mm(JIS)4.5-0.01/-0.02100 ~ 500

140円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5-0.01/-0.02100

160円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5-0.01/-0.02150

190円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5-0.01/-0.02200

210円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5-0.01/-0.02250

220円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5-0.01/-0.02300

250円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5-0.01/-0.02350

310円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5-0.01/-0.02400

480円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5-0.01/-0.02500

-

1個 2日目 対応6mm(JIS)5-0.01/-0.02 or -0.01/-0.03100 ~ 600

180円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5.5-0.01/-0.02100

200円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5.5-0.01/-0.02150

220円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5.5-0.01/-0.02200

260円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5.5-0.01/-0.02250

280円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5.5-0.01/-0.02300

330円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5.5-0.01/-0.02350

370円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5.5-0.01/-0.02400

540円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)5.5-0.01/-0.02500

-

1個 2日目 対応6mm(JIS)5.5-0.01/-0.02100 ~ 500

180円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6-0.01/-0.02100

200円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6-0.01/-0.02150

220円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6-0.01/-0.02200

260円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6-0.01/-0.02250

280円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6-0.01/-0.02300

330円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6-0.01/-0.02350

370円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6-0.01/-0.02400

540円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6-0.01/-0.02500

-

1個 2日目 対応6mm(JIS)6-0.01/-0.02 or -0.01/-0.03100 ~ 800

200円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6.5-0.01/-0.02100

240円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6.5-0.01/-0.02150

280円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6.5-0.01/-0.02200

340円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6.5-0.01/-0.02250

380円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6.5-0.01/-0.02300

440円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6.5-0.01/-0.02350

460円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6.5-0.01/-0.02400

630円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)6.5-0.01/-0.02500

-

1個 2日目 対応6mm(JIS)6.5-0.01/-0.02 or -0.01/-0.03100 ~ 700

200円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)7-0.01/-0.02100

240円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)7-0.01/-0.02150

280円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)7-0.01/-0.02200

340円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)7-0.01/-0.02250

380円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)7-0.01/-0.02300

440円

1個あり 在庫品1日目(当日可能) 対応6mm(JIS)7-0.01/-0.02350

Loading...

規格表

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-:関連画像
・規格表
ツバ厚4mmツバ厚JIS型 式L
選択
HTHTTypeP
ツバ厚4mmツバ厚JIS
34EPN11.11.21.31.4100 150
1.5    100 150200
41.61.71.81.9 100 150200
2    100 150200250300350 400
52.12.22.32.4 100 150200250300
2.5    100 150200250300350 400
62.62.72.82.9 100 150200250300
3    100 150200250300350 400450500
73.13.23.3*3.4 100 150200250300350 400
3.5    100 150200250300350 400450500
3.6*3.7*3.8*3.9 100 150200250300350 400
86EPJ4    100 150200250300350 400 (500)(600)
8*(4.1)*(4.2)*(4.3)*(4.4)   200 300 400
4.5    100 150200250300350 400 (500)
9*(4.6)*(4.7) *(4.8)*(4.9)   200 300 400
5    100 150200250300350 400 500(600)
9*(5.1)*(5.2)*(5.3)*(5.4)   200 300 400
5.5    100 150200250300350 400 500
10*(5.6)*(5.7)*(5.8)*(5.9)   200 300 400
6    100 150200250300350 400 500(600)(700)(800)
1011*(6.1)*(6.2)*(6.3)*(6.4)   200 300 400
6.5    100 150200250300350 400 500(600)(700)
7    100 150200250300350 400 500(600)(700)(800)(900)(1000)
111388    100 150200250300350 400*(450)500(600)(700)(800)(900)(1000)
151510    100 150200250300350 400*(450)500(600)(700)(800)(900)(1000)
171712    100 150200250300350 400*(450)500(600)(700)(800)(900)(1000)
1818(13)    100 150200250300350 400 500
202015    100 150200250300350 400*(450)500(600)(700)(800)(900)(1000)
212116    100 150200250300350 400 500(600)(700)(800)(900)(1000)
2520     150200250300 400 5006007008009001000
3025      200 300 400 5006007008009001000
P寸の( )サイズは、EPNのみの規格となります。
L寸の( )サイズは、EPJのみの規格となります。EPNのP寸、EPJのL寸に*マーク表示がある場合、2日目発送となります。


型 式¥基準単価 1~49本
TypePL100L150L200L250L300L350L400L450L500L600L700L800L900L1000
EPN11.1  200210
1.21.31.4 180200
1.5   140160210
1.61.71.81.9140160210
2   130150170190270350390
2.12.22.32.4130140190230460
2.5   130140160180210350370
2.62.72.82.9130140200230460
3   130140150170210290330390500
3.13.23.33.4190230240360480520570
3.5   130140160180210290340410570
3.63.73.83.9190230240360480520570
EPN
EPJ
4   130140160180210290340460680
4.14.24.34.4250480570
4.5   140160190210220310350490
4.64.74.84.9260520620
5   140160190210220250310480690
5.15.25.35.4300570670
5.5   180200220260280330370540
5.65.75.85.9300620710
6   1802002202602803303705408109901,050
6.16.26.36.4360620710
6.5   2002402803403804404606309301,120
7   2002402803403804404606309301,1201,3702,3002,970
8   2102603003604004605106106901,0201,1801,6502,6203,200
10   3203604104505005606606908001,1901,3401,9602,9503,700
12   3704104905706407208008709601,4201,5502,3203,0403,750
13   5405806507508601,0001,1201,210
15   4204605406307108008909801,0701,8302,0903,0904,1905,140
16   5606006607708701,0401,1701,4602,0402,3203,4204,6605,710
EPJ20   1,1401,2401,2701,4201,6902,9503,4803,9505,8407,9009,570
25   2,5703,3304,1805,1406,1507,1608,1909,21010,230

■数量スライド価格 1円未満切り捨て)
数 量1~4950~100表示数量超えは
価格・出荷日お見積り
値引率基準単価5%

納期

●L100~500


●L600~1000
●EPN(P寸*マークあり)
•EPJ(L寸*マークあり)

600円/1本
300円/明細行
300円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律810円

追加工

追加工価格も数量スライド適用 こちら
ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKD61 表面処理 窒化処理 形状タイプ 先端加工無し
先端形状 なし 全長公差(代表公差) +5/+0.1 ガス抜き形状 なし
刻印文字タイプ なし 刻印文字数 なし

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-のレビュー
