ガス抜きストレートエジェクタピン -ハイス鋼SKH51/面カット/全長，軸径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
ハイス鋼SKH51・面カット・軸径/全長指定タイプのガス抜きストレートエジェクタピンです。
未確定：候補が218型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

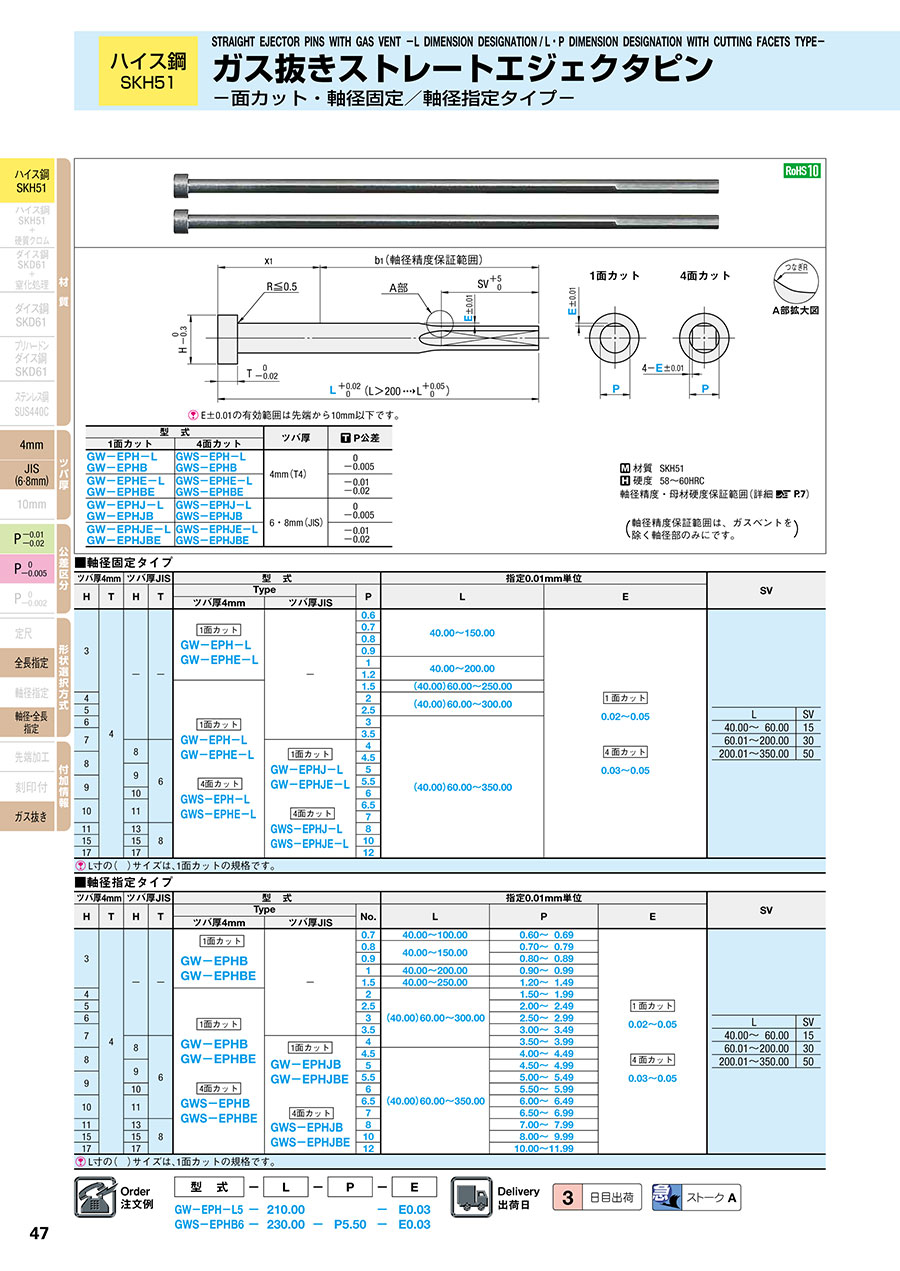

商品情報
外形図・製品仕様
E±0.01の有効範囲は先端から10mm以下です。
| 型 式 | ツバ厚 | P公差 | |
|---|---|---|---|
| 1面カット | 4面カット | ||
| GW-EPH-L GW-EPHB | GWS-EPH-L GWS-EPHB | 4mm（T4） | 0 -0.005 |
| GW-EPHE-L GW-EPHBE | GWS-EPHE-L GWS-EPHBE | -0.01 -0.02 | |
| GW-EPHJ-L GW-EPHJB | GWS-EPHJ-L GWS-EPHJB | 6・8mm（JIS） | 0 -0.005 |
| GW-EPHJE-L GW-EPHJBE | GWS-EPHJE-L GWS-EPHJBE | -0.01 -0.02 | |
材質 SKH51
硬度 58～60HRC
軸径精度・母材硬度保証範囲（詳細 P.7）
（軸径精度保証範囲は、ガスベントを除く軸径部のみにです。）
規格表
■軸径固定タイプ
| ツバ厚 4mm | ツバ厚 JIS | 型 式 | 指定0.01mm単位 | SV | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | P | L | E | |||||
| ツバ厚4mm | ツバ厚JIS | |||||||||||
| 3 | 4 | - | - | 1面カット GW-EPH-L GW-EPHE-L | - | 0.6 | 40.00～150.00 | 1面カット 0.02～0.05 4面カット 0.03～0.05 | ||||
| 0.7 | ||||||||||||
| 0.8 | ||||||||||||
| 0.9 | ||||||||||||
| 1 | 40.00～200.00 | |||||||||||
| 1.2 | ||||||||||||
| 1.5 | （40.00）60.00～250.00 | |||||||||||
| 4 | 1面カット GW-EPH-L GW-EPHE-L 4面カット GWS-EPH-L GWS-EPHE-L | 2 | （40.00）60.00～300.00 | |||||||||
| 5 | 2.5 | L | SV | |||||||||
| 6 | 3 | （40.00）60.00～350.00 | 40.00～60.00 | 15 | ||||||||
| 7 | 3.5 | 60.01～200.00 | 30 | |||||||||
| 8 | 6 | 1面カット GW-EPHJ-L GW-EPHJE-L 4面カット GWS-EPHJ-L GWS-EPHJE-L | 4 | 200.01～350.00 | 50 | |||||||
| 8 | 4.5 | |||||||||||
| 9 | 5 | |||||||||||
| 9 | 5.5 | |||||||||||
| 10 | 6 | |||||||||||
| 10 | 11 | 6.5 | ||||||||||
| 7 | ||||||||||||
| 11 | 13 | 8 | 8 | |||||||||
| 15 | 15 | 10 | ||||||||||
| 17 | 17 | 12 | ||||||||||
| L寸の（ ）サイズは、1面カットの規格です。 | ||||||||||||
■軸径指定タイプ
| ツバ厚 4mm | ツバ厚 JIS | 型 式 | 指定0.01mm単位 | SV | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | No. | L | P | E | |||||
| ツバ厚4mm | ツバ厚JIS | ||||||||||||
| 3 | 4 | - | - | 1面カット GW-EPHB GW-EPHBE | - | 0.7 | 40.00～100.00 | 0.60～0.69 | 1面カット 0.02～0.05 4面カット 0.03～0.05 | ||||
| 0.8 | 40.00～150.00 | 0.70～0.79 | |||||||||||
| 0.9 | 0.80～0.89 | ||||||||||||
| 1 | 40.00～200.00 | 0.90～0.99 | |||||||||||
| 1.5 | 40.00～250.00 | 1.20～1.49 | |||||||||||
| 4 | 1面カット GW-EPHB GW-EPHBE 4面カット GWS-EPHB GWS-EPHBE | 2 | （40.00）60.00～300.00 | 1.50～1.99 | |||||||||
| 5 | 2.5 | 2.00～2.49 | |||||||||||
| 6 | 3 | 2.50～2.99 | L | SV | |||||||||
| 7 | 3.5 | 3.00～3.49 | 40.00～60.00 | 15 | |||||||||
| 8 | 6 | 1面カット GW-EPHJB GW-EPHJBE 4面カット GWS-EPHJB GWS-EPHJBE | 4 | 3.50～3.99 | 60.01～200.00 | 30 | |||||||
| 8 | 4.5 | （40.00）60.00～350.00 | 4.00～4.49 | 200.01～350.00 | 50 | ||||||||
| 9 | 5 | 4.50～4.99 | |||||||||||
| 9 | 5.5 | 5.00～5.49 | |||||||||||
| 10 | 6 | 5.50～5.99 | |||||||||||
| 10 | 11 | 6.5 | 6.00～6.49 | ||||||||||
| 7 | 6.50～6.99 | ||||||||||||
| 11 | 13 | 8 | 8 | 7.00～7.99 | |||||||||
| 15 | 15 | 10 | 8.00～9.99 | ||||||||||
| 17 | 17 | 12 | 10.00～11.99 | ||||||||||
| L寸の（ ）サイズは、1面カットの規格です。 | |||||||||||||
注文例
出荷日
追加工
関連情報
■特長
キャビティの内部からエジェクタピンのクリアランスを経由してガスを逃がします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ガス抜きストレートエジェクタピン -ハイス鋼SKH51/面カット/全長，軸径・全長指定タイプ-のレビュー
Rエジェクター
3
3.02020/04/30
ゲート付近のエジェクター（ランナー部）に使用したことがあります。入れる場所が悪いのか、効果があったのか・なかったのか・・...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qガス抜きフィルター付エジェクタピンについて、ストレートタイプとフィルタタイプの特長を教えてください。
A
・ストレートタイプ：先端部にフィルタがなく、予め用意されたクリアランスからガスを押し出す仕組みで、ガスの排出量はフィルタタイプに比べて低くなります。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
・フィルタータイプ：フィルタ部分からガスを吸引する仕組みで、排出量がストレートタイプに比べて高く、ガス残りが少ないのが特長です。
