ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

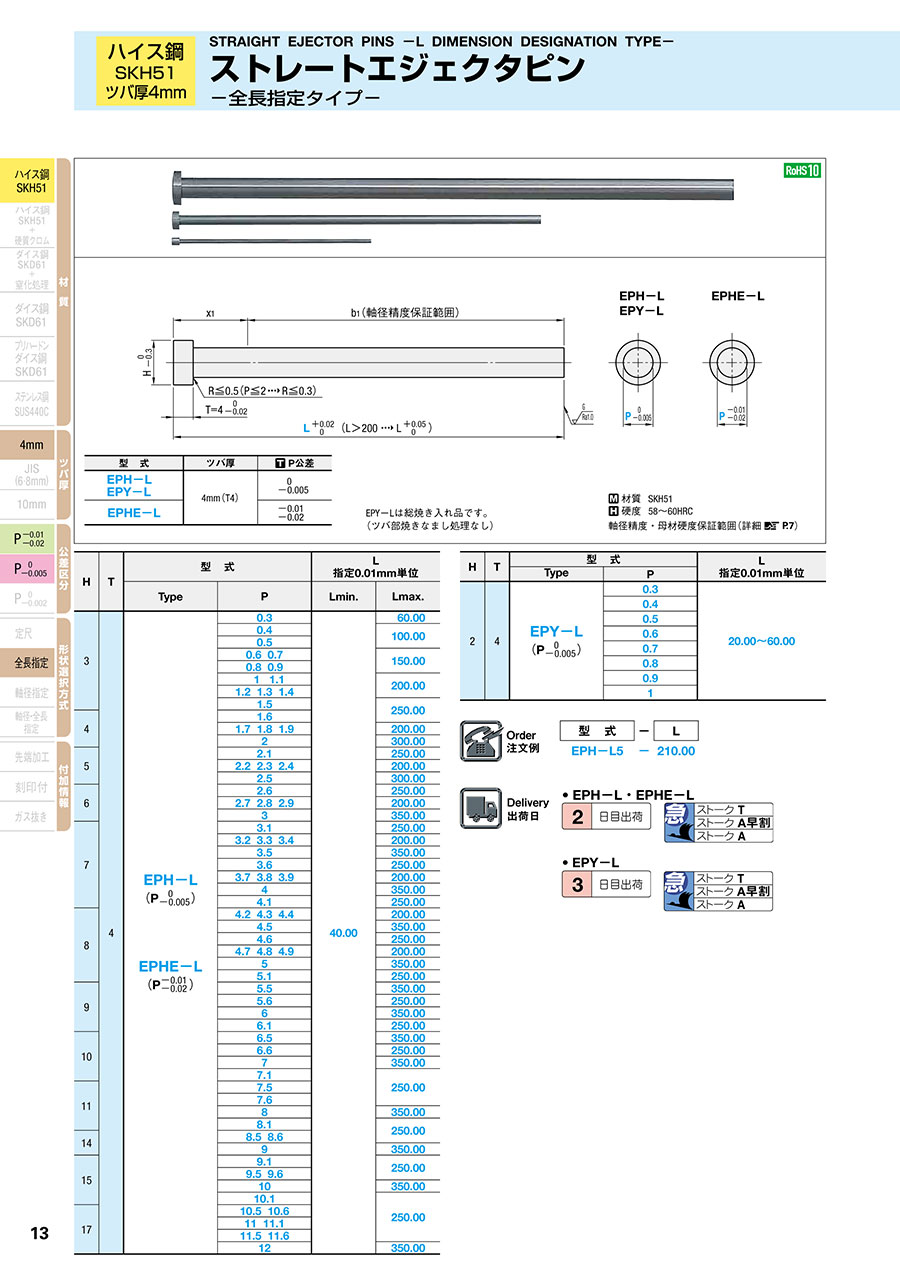

PDFP.61

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51
硬度 58~60HRC
母材硬度保証範囲(詳細 こちら
ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像
型 式 ツバ厚 P公差
EPY-L
EPH-L
4mm(T4) 0
-0.005
EPHE-L -0.01
-0.02

EPYーLは総焼き入れ品です。(ツバ部焼きなまし処理なし)

軸径精度保証範囲(詳細 こちら
EPY-L→x1 max.10
T4→x1 max.30
型番
EPH-L0.3-[40-60/0.01]
EPH-L0.4-[40-100/0.01]
EPH-L0.5-[40-100/0.01]
EPH-L0.6-[40-150/0.01]
EPH-L0.7-[40-150/0.01]
EPH-L0.8-[40-150/0.01]
EPH-L0.9-[40-150/0.01]
EPH-L1-[40-200/0.01]
EPH-L1.1-[40-200/0.01]
EPH-L1.2-[40-200/0.01]
EPH-L1.3-[40-200/0.01]
EPH-L1.4-[40-200/0.01]
EPH-L1.5-[40-250/0.01]
EPH-L1.6-[40-250/0.01]
EPH-L1.7-[40-200/0.01]
EPH-L1.8-[40-200/0.01]
EPH-L1.9-[40-200/0.01]
EPH-L2-[40-300/0.01]
EPH-L2.1-[40-250/0.01]
EPH-L2.2-[40-200/0.01]
EPH-L2.3-[40-200/0.01]
EPH-L2.4-[40-200/0.01]
EPH-L2.5-[40-300/0.01]
EPH-L2.6-[40-250/0.01]
EPH-L2.7-[40-200/0.01]
EPH-L2.8-[40-200/0.01]
EPH-L2.9-[40-200/0.01]
EPH-L3-[40-350/0.01]
EPH-L3.1-[40-250/0.01]
EPH-L3.2-[40-200/0.01]
EPH-L3.3-[40-200/0.01]
EPH-L3.4-[40-200/0.01]
EPH-L3.5-[40-350/0.01]
EPH-L3.6-[40-250/0.01]
EPH-L3.7-[40-200/0.01]
EPH-L3.8-[40-200/0.01]
EPH-L3.9-[40-200/0.01]
EPH-L4-[40-350/0.01]
EPH-L4.1-[40-250/0.01]
EPH-L4.2-[40-250/0.01]
EPH-L4.3-[40-250/0.01]
EPH-L4.4-[40-250/0.01]
EPH-L4.5-[40-350/0.01]
EPH-L4.6-[40-250/0.01]
EPH-L4.7-[40-250/0.01]
EPH-L4.8-[40-250/0.01]
EPH-L4.9-[40-250/0.01]
EPH-L5-[40-350/0.01]
EPH-L5.1-[40-250/0.01]
EPH-L5.5-[40-350/0.01]
EPH-L5.6-[40-250/0.01]
EPH-L6-[40-350/0.01]
EPH-L6.1-[40-250/0.01]
EPH-L6.5-[40-350/0.01]
EPH-L6.6-[40-250/0.01]
EPH-L7-[40-350/0.01]
EPH-L7.1-[40-250/0.01]
EPH-L7.5-[40-250/0.01]
EPH-L7.6-[40-250/0.01]
EPH-L8-[40-350/0.01]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSD/P(軸径)
(mm)
軸径公差(代表公差) 全長公差(代表公差) L(全長)
(mm)
タイプ

-

1個 2日目 対応0.30/-0.005+0.02/040 ~ 60標準タイプ

-

1個 2日目 対応0.40/-0.005+0.02/040 ~ 100標準タイプ

-

1個 2日目 対応0.50/-0.005+0.02/040 ~ 100標準タイプ

-

1個 2日目 対応0.60/-0.005+0.02/040 ~ 150標準タイプ

-

1個 2日目 対応0.70/-0.005+0.02/040 ~ 150標準タイプ

-

1個 2日目 対応0.80/-0.005+0.02/040 ~ 150標準タイプ

-

1個 2日目 対応0.90/-0.005+0.02/040 ~ 150標準タイプ

-

1個 2日目 対応10/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応1.10/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応1.20/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応1.30/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応1.40/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応1.50/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応1.60/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応1.70/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応1.80/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応1.90/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応20/-0.005+0.02/0 or +0.05/040 ~ 300標準タイプ

-

1個 2日目 対応2.10/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応2.20/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応2.30/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応2.40/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応2.50/-0.005+0.02/0 or +0.05/040 ~ 300標準タイプ

-

1個 2日目 対応2.60/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応2.70/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応2.80/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応2.90/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応30/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応3.10/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応3.20/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応3.30/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応3.40/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応3.50/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応3.60/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応3.70/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応3.80/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応3.90/-0.005+0.02/040 ~ 200標準タイプ

-

1個 2日目 対応40/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応4.10/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応4.20/-0.005+0.02/040 ~ 250標準タイプ

-

1個 2日目 対応4.30/-0.005+0.02/040 ~ 250標準タイプ

-

1個 2日目 対応4.40/-0.005+0.02/040 ~ 250標準タイプ

-

1個 2日目 対応4.50/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応4.60/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応4.70/-0.005+0.02/040 ~ 250標準タイプ

-

1個 2日目 対応4.80/-0.005+0.02/040 ~ 250標準タイプ

-

1個 2日目 対応4.90/-0.005+0.02/040 ~ 250標準タイプ

-

1個 2日目 対応50/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応5.10/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応5.50/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応5.60/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応60/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応6.10/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応6.50/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応6.60/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応70/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

-

1個 2日目 対応7.10/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応7.50/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応7.60/-0.005+0.02/0 or +0.05/040 ~ 250標準タイプ

-

1個 2日目 対応80/-0.005+0.02/0 or +0.05/040 ~ 350標準タイプ

Loading...

規格表

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像

・規格表

H T 型 式 L
指定0.01mm単位
¥基準単価
Type P 1~4本
2 4 EPY-L 0.3 20.00~60.00 1,020
0.4 810
0.5 650
0.6 410
0.7 400
0.8 380
0.9 370
1 360



H T 型 式 L
指定0.01mm単位
¥基準単価 1~4本
EPH-L EPHE-L
Type P Lmin. Lmax. L40.00
100.00
L100.01
~150.0
0
L150.01
~200.00
L200.01
~250.00
L250.01
300.00
L300.01
~350.0
0
L40.00
100.00
L100.01
~150.0
0
L150.01
~200.00
L200.01
~250.00
L250.01
300.00
L300.01
~350.0
0
3 4 EPH-L
(P 0
-0.005)


EPHE-L
(P-0.01
-0.02)
0.3 40.00 60.00 1,025 1,015
0.4 100.00 855 855
0.5 685 685
0.6 0.7 150.00 365 555 365 555
0.8 0.9 335 395 335 395
1 1.1 200.00 275 305 435 275 305 435
1.2 1.3 1.4 265 285 395 265 285 395
1.5 250.00 265 285 325 515 265 285 325 515
4 1.6 265 285 295 545 265 285 295 545
1.7 1.8 1.9 200.00 265 285 295 265 285 295
2 300.00 265 285 285 415 575 265 285 285 415 575
5 2.1 250.00 275 295 315 565 275 295 315 565
2.2 2.3 2.4 200.00 275 295 315 275 295 315
2.5 300.00 275 295 315 425 585 275 295 315 425 585
6 2.6 250.00 275 295 315 605 275 295 315 605
2.7 2.8 2.9 200.00 275 295 315 275 295 315
3 350.00 285 305 325 465 635 825 285 305 325 465 635 825
7 3.1 250.00 345 345 365 595 345 345 365 595
3.2 3.3 3.4 200.00 345 345 365 345 345 365
3.5 350.00 345 345 365 515 695 915 345 345 365 515 695 915
3.6 250.00 345 365 395 585 345 365 395 585
3.7 3.8 3.9 200.00 345 365 395 345 365 395
4 350.00 345 365 395 545 755 965 345 365 395 545 755 965
4.1 250.00 485 555 595 695 485 555 585 695
8 4.2 4.3 4.4 200.00 545 555 595 545 555 595
4.5 350.00 395 395 425 595 825 1,025 395 395 425 585 825 1,025
4.6 250.00 555 585 625 815 555 575 615 815
4.7 4.8 4.9 200.00 615 645 685 615 645 685
5 350.00 395 415 435 635 875 1,065 395 415 435 625 865 1,065
5.1 250.00 555 585 625 825 555 575 615 825
9 5.5 350.00 425 435 465 645 885 1,095 425 435 465 645 875 1,095
5.6 250.00 585 615 655 915 575 605 655 915
6 350.00 425 435 465 685 965 1,135 425 435 465 685 955 1,135
6.1 250.00 635 645 695 965 625 645 695 955
10 6.5 350.00 465 495 525 815 1,035 1,375 465 495 525 815 1,035 1,365
6.6 250.00 645 695 755 1,115 645 695 755 1,115
7 350.00 465 495 535 875 1,115 1,405 465 495 535 865 1,115 1,395
7.1 250.00 645 695 755 1,115 645 695 755 1,115
11 7.5 705 745 805 1,185 625 670 720 1,185
7.6 975 1,025 1,065 1,245 975 1,025 1,065 1,245
8 350.00 615 615 655 885 1,235 1,535 605 605 655 875 1,225 1,525
8.1 250.00 855 895 985 1,165 855 885 975 1,165
14 8.5 8.6 1,025 1,125 1,185 1,415 1,025 1,105 1,155 1,375
9 350.00 655 675 715 1,005 1,375 1,625 655 675 715 995 1,365 1,615
15 9.1 250.00 955 1,075 1,095 1,295 955 1,075 1,095 1,295
9.5 9.6 1,075 1,105 1,165 1,325 1,075 1,105 1,165 1,325
10 350.00 695 695 755 1,035 1,445 1,735 695 695 755 1,035 1,445 1,725
10.1 250.00 1,015 1,065 1,185 1,325 1,005 1,065 1,175 1,315
17 10.5 10.6 1,225 1,245 1,375 1,725 1,225 1,245 1,345 1,715
11 11.1 1,265 1,285 1,395 1,695 1,265 1,285 1,345 1,695
11.5 11.6 1,265 1,285 1,395 1,695 1,265 1,285 1,395 1,695
12 350.00 925 925 1,015 1,445 1,915 2,165 915 915 1,005 1,445 1,905 2,145
 L寸40mm未満は軸径精度保証範囲が短いため、EPY−Lまたはコアピンをご参照ください。
 ツバ厚JISタイプはストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像(P )、ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像(P)でご注文ください。 こちら


■数量スライド価格 (1円未満切り捨て)

数量区分 標準対応 個別対応 大口
数 量 1~4 5~12 13~49 50~100 101~
値引率 基準単価 5% 10% 20% お見積り

 表示数量超えはWOSにてご確認ください。

納期

●EPH-L・EPHE-L

600円/1本
300円/明細行
300円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律810円

EPY-L

600円/1本
300円/明細行
300円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律810円

追加工

追加工価格も数量スライド適用 こちら
ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKH51 表面処理 なし ツバ厚 4mm(T4)
形状タイプ 先端加工無し 先端形状 なし ガス抜き形状 なし
刻印文字タイプ なし 刻印文字数 なし

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/全長指定タイプ-のレビュー

評価 5.0 平均 5.0 (2件のレビュー) レビューを書く
  • 評価 5.05.01人の方が、「このレビューが参考になった」と投票しています。
    長さ・径共に精度問題なく、
    標準仕様として使用しています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 型の突き出しピンとして2016/11/17
    評価 5.05.02人の方が、「このレビューが参考になった」と投票しています。
    長さ指定ピンですので 寸法を指示すれば精度よく長さを決めてもらえ なおかつ値段がお安く 短納期で非常に重宝しています
