ブロックパンチ -RWコーティング（Al-Cr系コート+WPC（R）処理）タップ付-

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。WPC...

詳細情報を確認する

先端形状
ノーマル
ジェクタ有無
無
表面処理
RWコーティング
シャンク(取付部)形状
タップ付

未確定：候補が8,444型番あります。

商品情報
型番リスト
詳細情報

商品情報

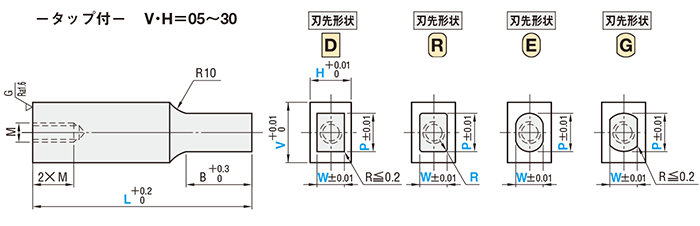

外形図・製品仕様


W≦P≦W×20	W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位	W≦P≦W×20	W＜P≦W×20

P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。刃先エッジ部は微小Rがつきます。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKH51相当 61～64HRC	RW-HSM
粉末ハイス鋼 64～67HRC	RW-PHM		刃先長さ（B） L＞S

表面処理 RWコーティング
表面硬度 3100HV
有効コーティング範囲はB部ですが、シャンク部にも10mm程度ごく薄いコーティング層が形成されます。

規格表

Type		刃先形状	B 刃先長さ	H	W min.		2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0
型式					V		05	06	08	10	13	16	20	22	25	28	30	L	B		M
Type		刃先形状	B 刃先長さ	H		P min.	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0
				05	1.2		○	○	○	○	○	○	○	○	○	○	○	（40）（50） 60 70 80 90 100	8	13	3
				06	1.5			○	○	○	○	○	○	○	○	○	○				4
				08	2.0				○	○	○	○	○	○	○	○	○				5
				10	2.5					○	○	○	○	○	○	○	○		13	19	6
タップ付	RW-HSM RW-PHM			13	3.0						○	○	○	○	○	○	○		13	19	8
タップ付	RW-HSM RW-PHM			16	4.0							○	○	○	○	○	○		19	25
				20	5.0								○	○	○	○	○
				22	6.0									○	○	○	○
				25	6.5										○	○	○
				28	7.0											○	○
				30	7.5												○

L（40）・H10～30	B＝10	全長が（40）でH寸が10～30の場合、刃先長さは一律10mmになります。
L（50）・H16～30	B＝19	全長が（50）でH寸が16～30の場合、刃先長さは一律19mmになります。

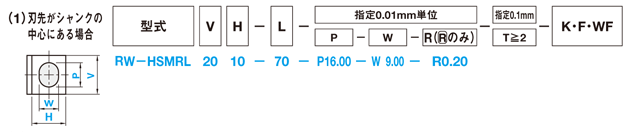

注文例


（2）刃先がシャンクの中心にない場合（X・Yの指定は0.02以上、または0で指定可公差±0.01 X・Yが0の場合、コーティング層が0.003mm～0.005mmプラスされます。）
	型式	V	H		L		指定0.01mm単位						指定0.01mm		K・F・WF		指定0.01mm
				-		-						-		-		-
							P	-	W	-	R（ R D ）		T≧2				X-Y
	RW-HSMRS	08	08	-	60	-	P6.00	-	W4.00	-	R0.20	-		-		-	X0.00-Y0.55

出荷日

日目出荷

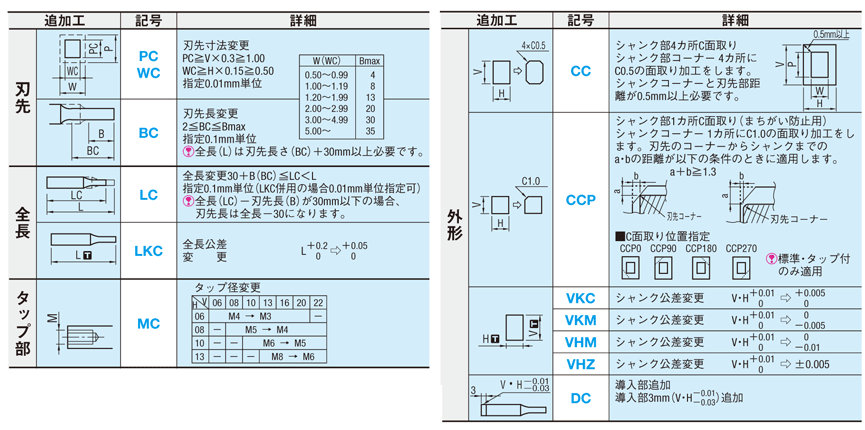

追加工


型式	V	H	-	L（LC）	-	P（PC）・W（WC）・R	-	T≧2	-	K・F・WF	-	X-Y	-	（BC・HC・TC …etc.）
RW-HSMRS	08	08	-	60	-	P18.00 - WC1.50 - R0.20	-	T25.5					-	LKC

型番リスト

表示件数

...

141

型番

RW-HSMDL0505-[40-100/10]-P[2-5/0.01]-W[1-5/0.01]

RW-HSMDL0505-[40-100/10]-P[2-5/0.01]-WC[0-1.19/0.01]

RW-HSMDL0505-[40-100/10]-PC[1-2.49/0.01]-W[1-5/0.01]

RW-HSMDL0505-[40-100/10]-PC[1-2.49/0.01]-WC[0-1.19/0.01]

RW-HSMDL0505-LC[32-99.9/0.1]-P[2-5/0.01]-W[1-5/0.01]

RW-HSMDL0505-LC[32-99.9/0.1]-P[2-5/0.01]-WC[0-1.19/0.01]

RW-HSMDL0505-LC[32-99.9/0.1]-PC[1-2.49/0.01]-W[1-5/0.01]

RW-HSMDL0505-LC[32-99.9/0.1]-PC[1-2.49/0.01]-WC[0-1.19/0.01]

RW-HSMDL0605-[40-100/10]-P[3-6/0.01]-W[1-5/0.01]

RW-HSMDL0605-[40-100/10]-P[3-6/0.01]-WC[0-1.19/0.01]

RW-HSMDL0605-[40-100/10]-PC[1-2.99/0.01]-W[1-5/0.01]

RW-HSMDL0605-[40-100/10]-PC[1-2.99/0.01]-WC[0-1.19/0.01]

RW-HSMDL0605-LC[32-99.9/0.1]-P[3-6/0.01]-W[1-5/0.01]

RW-HSMDL0605-LC[32-99.9/0.1]-P[3-6/0.01]-WC[0-1.19/0.01]

RW-HSMDL0605-LC[32-99.9/0.1]-PC[1-2.99/0.01]-W[1-5/0.01]

RW-HSMDL0605-LC[32-99.9/0.1]-PC[1-2.99/0.01]-WC[0-1.19/0.01]

RW-HSMDL0606-[40-100/10]-P[3-6/0.01]-W[1-6/0.01]

RW-HSMDL0606-[40-100/10]-P[3-6/0.01]-WC[0-1.49/0.01]

RW-HSMDL0606-[40-100/10]-PC[1-2.99/0.01]-W[1-6/0.01]

RW-HSMDL0606-[40-100/10]-PC[1-2.99/0.01]-WC[0-1.49/0.01]

RW-HSMDL0606-LC[32-99.9/0.1]-P[3-6/0.01]-W[1-6/0.01]

RW-HSMDL0606-LC[32-99.9/0.1]-P[3-6/0.01]-WC[0-1.49/0.01]

RW-HSMDL0606-LC[32-99.9/0.1]-PC[1-2.99/0.01]-W[1-6/0.01]

RW-HSMDL0606-LC[32-99.9/0.1]-PC[1-2.99/0.01]-WC[0-1.49/0.01]

RW-HSMDL0805-[40-100/10]-P[3-8/0.01]-W[1-5/0.01]

RW-HSMDL0805-[40-100/10]-P[3-8/0.01]-WC[0-1.19/0.01]

RW-HSMDL0805-[40-100/10]-PC[2-2.99/0.01]-W[1-5/0.01]

RW-HSMDL0805-[40-100/10]-PC[2-2.99/0.01]-WC[0-1.19/0.01]

RW-HSMDL0805-LC[32-99.9/0.1]-P[3-8/0.01]-W[1-5/0.01]

RW-HSMDL0805-LC[32-99.9/0.1]-P[3-8/0.01]-WC[0-1.19/0.01]

RW-HSMDL0805-LC[32-99.9/0.1]-PC[2-2.99/0.01]-W[1-5/0.01]

RW-HSMDL0805-LC[32-99.9/0.1]-PC[2-2.99/0.01]-WC[0-1.19/0.01]

RW-HSMDL0806-[40-100/10]-P[3-8/0.01]-W[1-6/0.01]

RW-HSMDL0806-[40-100/10]-P[3-8/0.01]-WC[0-1.49/0.01]

RW-HSMDL0806-[40-100/10]-PC[2-2.99/0.01]-W[1-6/0.01]

RW-HSMDL0806-[40-100/10]-PC[2-2.99/0.01]-WC[0-1.49/0.01]

RW-HSMDL0806-LC[32-99.9/0.1]-P[3-8/0.01]-W[1-6/0.01]

RW-HSMDL0806-LC[32-99.9/0.1]-P[3-8/0.01]-WC[0-1.49/0.01]

RW-HSMDL0806-LC[32-99.9/0.1]-PC[2-2.99/0.01]-W[1-6/0.01]

RW-HSMDL0806-LC[32-99.9/0.1]-PC[2-2.99/0.01]-WC[0-1.49/0.01]

RW-HSMDL0808-[40-100/10]-P[3-8/0.01]-W[2-8/0.01]

RW-HSMDL0808-[40-100/10]-P[3-8/0.01]-WC[1-1.99/0.01]

RW-HSMDL0808-[40-100/10]-PC[2-2.99/0.01]-W[2-8/0.01]

RW-HSMDL0808-[40-100/10]-PC[2-2.99/0.01]-WC[1-1.99/0.01]

RW-HSMDL0808-LC[32-99.9/0.1]-P[3-8/0.01]-W[2-8/0.01]

RW-HSMDL0808-LC[32-99.9/0.1]-P[3-8/0.01]-WC[1-1.99/0.01]

RW-HSMDL0808-LC[32-99.9/0.1]-PC[2-2.99/0.01]-W[2-8/0.01]

RW-HSMDL0808-LC[32-99.9/0.1]-PC[2-2.99/0.01]-WC[1-1.99/0.01]

RW-HSMDL1005-[40-100/10]-P[4-10/0.01]-W[1-5/0.01]

RW-HSMDL1005-[40-100/10]-P[4-10/0.01]-WC[0-1.19/0.01]

RW-HSMDL1005-[40-100/10]-PC[3-3.99/0.01]-W[1-5/0.01]

RW-HSMDL1005-[40-100/10]-PC[3-3.99/0.01]-WC[0-1.19/0.01]

RW-HSMDL1005-LC[32-99.9/0.1]-P[4-10/0.01]-W[1-5/0.01]

RW-HSMDL1005-LC[32-99.9/0.1]-P[4-10/0.01]-WC[0-1.19/0.01]

RW-HSMDL1005-LC[32-99.9/0.1]-PC[3-3.99/0.01]-W[1-5/0.01]

RW-HSMDL1005-LC[32-99.9/0.1]-PC[3-3.99/0.01]-WC[0-1.19/0.01]

RW-HSMDL1006-[40-100/10]-P[4-10/0.01]-W[1-6/0.01]

RW-HSMDL1006-[40-100/10]-P[4-10/0.01]-WC[0-1.49/0.01]

RW-HSMDL1006-[40-100/10]-PC[3-3.99/0.01]-W[1-6/0.01]

RW-HSMDL1006-[40-100/10]-PC[3-3.99/0.01]-WC[0-1.49/0.01]

刃先形状

材質

刃先長さ

V(シャンク)

(mm)

H(シャンク)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

D	SKH51相当	L	05	05	40 ～ 100	-	2 ～ 5	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	05	05	40 ～ 100	-	2 ～ 5	-	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	05	05	40 ～ 100	-	-	1 ～ 2.49	-	1 ～ 5	-	10	1個
D	SKH51相当	L	05	05	40 ～ 100	-	-	1 ～ 2.49	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	05	05	-	32 ～ 99.9	2 ～ 5	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	05	05	-	32 ～ 99.9	2 ～ 5	-	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	05	05	-	32 ～ 99.9	-	1 ～ 2.49	-	1 ～ 5	-	10	1個
D	SKH51相当	L	05	05	-	32 ～ 99.9	-	1 ～ 2.49	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	06	05	40 ～ 100	-	3 ～ 6	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	06	05	40 ～ 100	-	3 ～ 6	-	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	06	05	40 ～ 100	-	-	1 ～ 2.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	06	05	40 ～ 100	-	-	1 ～ 2.99	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	06	05	-	32 ～ 99.9	3 ～ 6	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	06	05	-	32 ～ 99.9	3 ～ 6	-	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	06	05	-	32 ～ 99.9	-	1 ～ 2.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	06	05	-	32 ～ 99.9	-	1 ～ 2.99	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	06	06	40 ～ 100	-	3 ～ 6	-	-	1 ～ 6	-	10	1個
D	SKH51相当	L	06	06	40 ～ 100	-	3 ～ 6	-	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	06	06	40 ～ 100	-	-	1 ～ 2.99	-	1 ～ 6	-	10	1個
D	SKH51相当	L	06	06	40 ～ 100	-	-	1 ～ 2.99	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	06	06	-	32 ～ 99.9	3 ～ 6	-	-	1 ～ 6	-	10	1個
D	SKH51相当	L	06	06	-	32 ～ 99.9	3 ～ 6	-	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	06	06	-	32 ～ 99.9	-	1 ～ 2.99	-	1 ～ 6	-	10	1個
D	SKH51相当	L	06	06	-	32 ～ 99.9	-	1 ～ 2.99	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	08	05	40 ～ 100	-	3 ～ 8	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	08	05	40 ～ 100	-	3 ～ 8	-	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	08	05	40 ～ 100	-	-	2 ～ 2.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	08	05	40 ～ 100	-	-	2 ～ 2.99	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	08	05	-	32 ～ 99.9	3 ～ 8	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	08	05	-	32 ～ 99.9	3 ～ 8	-	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	08	05	-	32 ～ 99.9	-	2 ～ 2.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	08	05	-	32 ～ 99.9	-	2 ～ 2.99	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	08	06	40 ～ 100	-	3 ～ 8	-	-	1 ～ 6	-	10	1個
D	SKH51相当	L	08	06	40 ～ 100	-	3 ～ 8	-	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	08	06	40 ～ 100	-	-	2 ～ 2.99	-	1 ～ 6	-	10	1個
D	SKH51相当	L	08	06	40 ～ 100	-	-	2 ～ 2.99	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	08	06	-	32 ～ 99.9	3 ～ 8	-	-	1 ～ 6	-	10	1個
D	SKH51相当	L	08	06	-	32 ～ 99.9	3 ～ 8	-	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	08	06	-	32 ～ 99.9	-	2 ～ 2.99	-	1 ～ 6	-	10	1個
D	SKH51相当	L	08	06	-	32 ～ 99.9	-	2 ～ 2.99	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	08	08	40 ～ 100	-	3 ～ 8	-	-	2 ～ 8	-	10	1個
D	SKH51相当	L	08	08	40 ～ 100	-	3 ～ 8	-	-	-	1 ～ 1.99	10	1個
D	SKH51相当	L	08	08	40 ～ 100	-	-	2 ～ 2.99	-	2 ～ 8	-	10	1個
D	SKH51相当	L	08	08	40 ～ 100	-	-	2 ～ 2.99	-	-	1 ～ 1.99	10	1個
D	SKH51相当	L	08	08	-	32 ～ 99.9	3 ～ 8	-	-	2 ～ 8	-	10	1個
D	SKH51相当	L	08	08	-	32 ～ 99.9	3 ～ 8	-	-	-	1 ～ 1.99	10	1個
D	SKH51相当	L	08	08	-	32 ～ 99.9	-	2 ～ 2.99	-	2 ～ 8	-	10	1個
D	SKH51相当	L	08	08	-	32 ～ 99.9	-	2 ～ 2.99	-	-	1 ～ 1.99	10	1個
D	SKH51相当	L	10	05	40 ～ 100	-	4 ～ 10	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	10	05	40 ～ 100	-	4 ～ 10	-	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	10	05	40 ～ 100	-	-	3 ～ 3.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	10	05	40 ～ 100	-	-	3 ～ 3.99	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	10	05	-	32 ～ 99.9	4 ～ 10	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	10	05	-	32 ～ 99.9	4 ～ 10	-	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	10	05	-	32 ～ 99.9	-	3 ～ 3.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	10	05	-	32 ～ 99.9	-	3 ～ 3.99	-	-	0 ～ 1.19	10	1個
D	SKH51相当	L	10	06	40 ～ 100	-	4 ～ 10	-	-	1 ～ 6	-	10	1個
D	SKH51相当	L	10	06	40 ～ 100	-	4 ～ 10	-	-	-	0 ～ 1.49	10	1個
D	SKH51相当	L	10	06	40 ～ 100	-	-	3 ～ 3.99	-	1 ～ 6	-	10	1個
D	SKH51相当	L	10	06	40 ～ 100	-	-	3 ～ 3.99	-	-	0 ～ 1.49	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目

...

141

基本情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。WPC処理を施しているためコーティング膜の密着性も強化しています。
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
（詳細はこちらをご参照ください）
・TiCN、HWコーティングより長納期ですが、ノンコートパンチ購入後にお客様にて別業者にコーティング手配する場合に比べ、発注工数や納期管理工数は軽減できます。
従来のコーティングパンチ耐久性にご不満の場合に、ぜひご使用ください。
・ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
