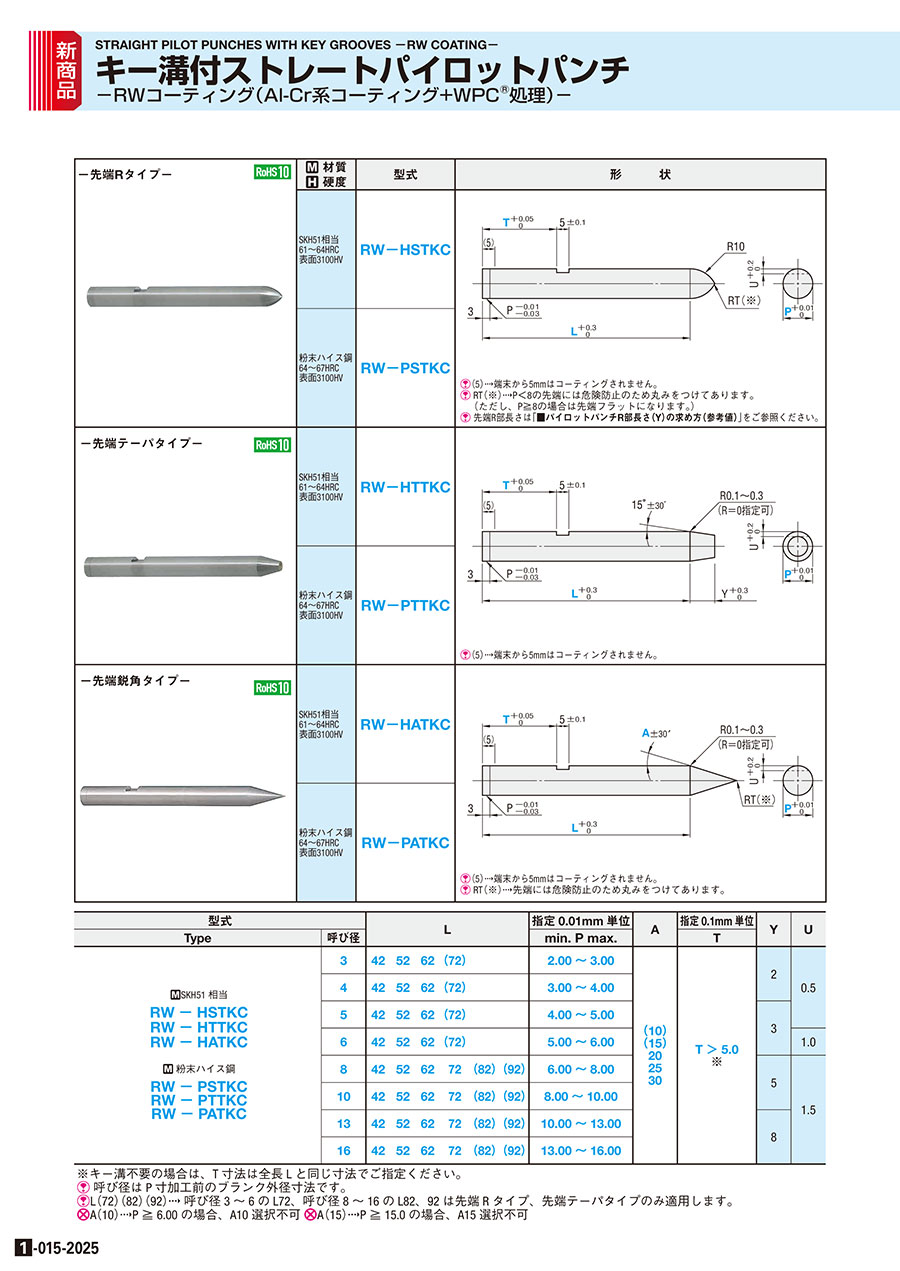

	[ M ]材質 [ H ]硬度	型式	形状

-先端Rタイプ-	SKH51相当 61～64HRC 表面3100HV	RW－HSTKC	[ ! ]（5）→端末から5mmはコーティングされません。 [ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。（ただし、P≧8の場合は先端フラットになります。） [ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
	粉末ハイス鋼 64～67HRC 表面3100HV	RW－PSTKC
-先端テーパタイプ-	SKH51相当 61～64HRC 表面3100HV	RW－HTTKC	[ ! ]（5）→端末から5mmはコーティングされません。
	粉末ハイス鋼 64～67HRC 表面3100HV	RW－PTTKC
-先端鋭角タイプ-	SKH51相当 61～64HRC 表面3100HV	RW－HATKC	[ ! ]（5）→ 端末から5mmはコーティングされません。 [ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。
	粉末ハイス鋼 64～67HRC 表面3100HV	RW－PATKC

規格表

型式		L						指定0.01mm 単位	A	指定0.1mm 単位	Y	U
Type	呼び径	L						min. P max.	A	T	Y	U
[ M ]SKH51相当 RW-HSTKC RW-HTTKC RW-HATKC [ M ]粉末ハイス鋼 RW-PSTKC RW-PTTKC RW-PATKC	3	42	52	62	（72）			2.00～3.00			2	0.5
	4	42	52	62	（72）			3.00～4.00	（10）		2
	5	42	52	62	（72）			4.00～5.00	（15）		3
	6	42	52	62	（72）			5.00～6.00	20	T＞5.0	3	1.0
	8	42	52	62	72	（82）	（92）	6.00～8.00	25	※	5	1.5
	10	42	52	62	72	（82）	（92）	8.00～10.00	30		5
	13	42	52	62	72	（82）	（92）	10.00～13.00			8
	16	42	52	62	72	（82）	（92）	13.00～16.00			8

※ キー溝不要の場合は、T寸法は全長Lと同じ寸法でご指定ください。
[ ! ]呼び径はP寸加工前のブランク外径寸法です。
[ ! ]L（72）（92）（102）→呼び径3～6のL72、呼び径8～16のL82、92は先端Rタイプ、先端テーパタイプのみ適用します。
[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可

注文例

型式	-	L	-	P	-	A	-	T	-	(R0)
RW - HATKC 4	-	62	-	P3.80	-	A15	-	T16.0	-	R0

※ キー溝不要の場合はT＝Lで指定
[ ! ] A ：先端鋭角タイプのみ適用
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式

L（LC・LCT）

(R0)

(YC…etc.)

RW - PSTKC 10

LC65

P8.50

T20.0

YC1

追加工	記号	先端形状
追加工	記号	先端Rタイプ	先端テーパ・先端鋭角タイプ
先端	RLC	先端Rをフラットにカットします。 2≦RLC＜Y＜8 指定0.1mm単位	－
	YC	－	先端テーパ長さ変更・P＜2.0 1≦YC≦P×2.83－0.3 ・P≧2.0 1≦YC≦P×1.86－0.3≦18 L(LC)+YC≦Lmax+8 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可
	GC	－	先端角度変更 [ ! ]Y(YC)≦P/2tanGC－0.3≦18 [ NG ]先端鋭角タイプ適用不可三角関数の真数表>>こちら

追加工

記号

先端形状

先端Rタイプ

先端テーパ・先端鋭角タイプ

全長

全長変更
25≦LC＜L　指定0.1mm単位

LCT

キー溝公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注意事項([ ! ])はLCと同様。

TKC
キー溝公差変更
T ＋0.050 → 0-0.02

＋

LC
全長変更

キー溝部

WKD

キー溝平行加工(2面)

TKC

T寸法公差変更
T ＋0.050 → 0-0.02

キー溝深さ変更
[ NG ]呼び径3は適用不可

呼び径	UK
4～5	0.7
6	1.2
8～16	1.7

シャンク部

NDC

導入部無し
ℓ≧3→ℓ＝0

>>P.1771

型番

RW-HATKC3-[42-62/10]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC3-LC[25-61.9/0.1]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC3-LCT[25-61.9/0.1]-P[2-3/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC4-[42-62/10]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC4-LC[25-61.9/0.1]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC4-LCT[25-61.9/0.1]-P[3-4/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC5-[42-62/10]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC5-LC[25-61.9/0.1]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC5-LCT[25-61.9/0.1]-P[4-5/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC6-[42-62/10]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC6-LC[25-61.9/0.1]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC6-LCT[25-61.9/0.1]-P[5-6/0.01]-A[10-30/5]-T[5.1-62/0.1]

RW-HATKC8-[42-72/10]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC8-LC[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC8-LCT[25-71.9/0.1]-P[6-8/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC10-[42-72/10]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC10-LC[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC10-LCT[25-71.9/0.1]-P[8-10/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC13-[42-72/10]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC13-LC[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC13-LCT[25-71.9/0.1]-P[10-13/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC16-[42-72/10]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC16-LC[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HATKC16-LCT[25-71.9/0.1]-P[13-16/0.01]-A[15-30/5]-T[5.1-72/0.1]

RW-HSTKC3-[42-72/10]-P[2-3/0.01]-T[5.1-72/0.1]

RW-HSTKC3-LC[25-71.9/0.1]-P[2-3/0.01]-T[5.1-72/0.1]

RW-HSTKC3-LCT[25-71.9/0.1]-P[2-3/0.01]-T[5.1-72/0.1]

RW-HSTKC4-[42-72/10]-P[3-4/0.01]-T[5.1-72/0.1]

RW-HSTKC4-LC[25-71.9/0.1]-P[3-4/0.01]-T[5.1-72/0.1]

RW-HSTKC4-LCT[25-71.9/0.1]-P[3-4/0.01]-T[5.1-72/0.1]

RW-HSTKC5-[42-72/10]-P[4-5/0.01]-T[5.1-72/0.1]

RW-HSTKC5-LC[25-71.9/0.1]-P[4-5/0.01]-T[5.1-72/0.1]

RW-HSTKC5-LCT[25-71.9/0.1]-P[4-5/0.01]-T[5.1-72/0.1]

RW-HSTKC6-[42-72/10]-P[5-6/0.01]-T[5.1-72/0.1]

RW-HSTKC6-LC[25-71.9/0.1]-P[5-6/0.01]-T[5.1-72/0.1]

RW-HSTKC6-LCT[25-71.9/0.1]-P[5-6/0.01]-T[5.1-72/0.1]

RW-HSTKC8-[42-92/10]-P[6-8/0.01]-T[5.1-92/0.1]

RW-HSTKC8-LC[25-91.9/0.1]-P[6-8/0.01]-T[5.1-92/0.1]

RW-HSTKC8-LCT[25-91.9/0.1]-P[6-8/0.01]-T[5.1-92/0.1]

RW-HSTKC10-[42-92/10]-P[8-10/0.01]-T[5.1-92/0.1]

RW-HSTKC10-LC[25-91.9/0.1]-P[8-10/0.01]-T[5.1-92/0.1]

RW-HSTKC10-LCT[25-91.9/0.1]-P[8-10/0.01]-T[5.1-92/0.1]

RW-HSTKC13-[42-92/10]-P[10-13/0.01]-T[5.1-92/0.1]

RW-HSTKC13-LC[25-91.9/0.1]-P[10-13/0.01]-T[5.1-92/0.1]

RW-HSTKC13-LCT[25-91.9/0.1]-P[10-13/0.01]-T[5.1-92/0.1]

RW-HSTKC16-[42-92/10]-P[13-16/0.01]-T[5.1-92/0.1]

RW-HSTKC16-LC[25-91.9/0.1]-P[13-16/0.01]-T[5.1-92/0.1]

RW-HSTKC16-LCT[25-91.9/0.1]-P[13-16/0.01]-T[5.1-92/0.1]

RW-HTTKC3-[42-72/10]-P[2-3/0.01]-T[5.1-72/0.1]

RW-HTTKC3-LC[25-71.9/0.1]-P[2-3/0.01]-T[5.1-72/0.1]

RW-HTTKC3-LCT[25-71.9/0.1]-P[2-3/0.01]-T[5.1-72/0.1]

RW-HTTKC4-[42-72/10]-P[3-4/0.01]-T[5.1-72/0.1]

RW-HTTKC4-LC[25-71.9/0.1]-P[3-4/0.01]-T[5.1-72/0.1]

RW-HTTKC4-LCT[25-71.9/0.1]-P[3-4/0.01]-T[5.1-72/0.1]

RW-HTTKC5-[42-72/10]-P[4-5/0.01]-T[5.1-72/0.1]

RW-HTTKC5-LC[25-71.9/0.1]-P[4-5/0.01]-T[5.1-72/0.1]

RW-HTTKC5-LCT[25-71.9/0.1]-P[4-5/0.01]-T[5.1-72/0.1]

RW-HTTKC6-[42-72/10]-P[5-6/0.01]-T[5.1-72/0.1]

RW-HTTKC6-LC[25-71.9/0.1]-P[5-6/0.01]-T[5.1-72/0.1]

RW-HTTKC6-LCT[25-71.9/0.1]-P[5-6/0.01]-T[5.1-72/0.1]

刃先形状

材質

No.(呼び径)

(mm)

L(全長)

(mm)

LCT

RoHS?

最小発注数量

先端鋭角	SKH51相当	3	42 ～ 62	10 ～ 30	-	-	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	25 ～ 61.9	-	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	3	-	10 ～ 30	-	25 ～ 61.9	2 ～ 3	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	4	42 ～ 62	10 ～ 30	-	-	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	25 ～ 61.9	-	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	4	-	10 ～ 30	-	25 ～ 61.9	3 ～ 4	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	5	42 ～ 62	10 ～ 30	-	-	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	5	-	10 ～ 30	25 ～ 61.9	-	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	5	-	10 ～ 30	-	25 ～ 61.9	4 ～ 5	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	6	42 ～ 62	10 ～ 30	-	-	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	6	-	10 ～ 30	25 ～ 61.9	-	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	6	-	10 ～ 30	-	25 ～ 61.9	5 ～ 6	5.1 ～ 62	10	1個
先端鋭角	SKH51相当	8	42 ～ 72	15 ～ 30	-	-	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	8	-	15 ～ 30	25 ～ 71.9	-	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	8	-	15 ～ 30	-	25 ～ 71.9	6 ～ 8	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	10	42 ～ 72	15 ～ 30	-	-	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	10	-	15 ～ 30	25 ～ 71.9	-	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	10	-	15 ～ 30	-	25 ～ 71.9	8 ～ 10	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	13	42 ～ 72	15 ～ 30	-	-	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	13	-	15 ～ 30	25 ～ 71.9	-	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	13	-	15 ～ 30	-	25 ～ 71.9	10 ～ 13	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	16	42 ～ 72	15 ～ 30	-	-	13 ～ 16	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	16	-	15 ～ 30	25 ～ 71.9	-	13 ～ 16	5.1 ～ 72	10	1個
先端鋭角	SKH51相当	16	-	15 ～ 30	-	25 ～ 71.9	13 ～ 16	5.1 ～ 72	10	1個
先端R	SKH51相当	3	42 ～ 72	-	-	-	2 ～ 3	5.1 ～ 72	10	1個
先端R	SKH51相当	3	-	-	25 ～ 71.9	-	2 ～ 3	5.1 ～ 72	10	1個
先端R	SKH51相当	3	-	-	-	25 ～ 71.9	2 ～ 3	5.1 ～ 72	10	1個
先端R	SKH51相当	4	42 ～ 72	-	-	-	3 ～ 4	5.1 ～ 72	10	1個
先端R	SKH51相当	4	-	-	25 ～ 71.9	-	3 ～ 4	5.1 ～ 72	10	1個
先端R	SKH51相当	4	-	-	-	25 ～ 71.9	3 ～ 4	5.1 ～ 72	10	1個
先端R	SKH51相当	5	42 ～ 72	-	-	-	4 ～ 5	5.1 ～ 72	10	1個
先端R	SKH51相当	5	-	-	25 ～ 71.9	-	4 ～ 5	5.1 ～ 72	10	1個
先端R	SKH51相当	5	-	-	-	25 ～ 71.9	4 ～ 5	5.1 ～ 72	10	1個
先端R	SKH51相当	6	42 ～ 72	-	-	-	5 ～ 6	5.1 ～ 72	10	1個
先端R	SKH51相当	6	-	-	25 ～ 71.9	-	5 ～ 6	5.1 ～ 72	10	1個
先端R	SKH51相当	6	-	-	-	25 ～ 71.9	5 ～ 6	5.1 ～ 72	10	1個
先端R	SKH51相当	8	42 ～ 92	-	-	-	6 ～ 8	5.1 ～ 92	10	1個
先端R	SKH51相当	8	-	-	25 ～ 91.9	-	6 ～ 8	5.1 ～ 92	10	1個
先端R	SKH51相当	8	-	-	-	25 ～ 91.9	6 ～ 8	5.1 ～ 92	10	1個
先端R	SKH51相当	10	42 ～ 92	-	-	-	8 ～ 10	5.1 ～ 92	10	1個
先端R	SKH51相当	10	-	-	25 ～ 91.9	-	8 ～ 10	5.1 ～ 92	10	1個
先端R	SKH51相当	10	-	-	-	25 ～ 91.9	8 ～ 10	5.1 ～ 92	10	1個
先端R	SKH51相当	13	42 ～ 92	-	-	-	10 ～ 13	5.1 ～ 92	10	1個
先端R	SKH51相当	13	-	-	25 ～ 91.9	-	10 ～ 13	5.1 ～ 92	10	1個
先端R	SKH51相当	13	-	-	-	25 ～ 91.9	10 ～ 13	5.1 ～ 92	10	1個
先端R	SKH51相当	16	42 ～ 92	-	-	-	13 ～ 16	5.1 ～ 92	10	1個
先端R	SKH51相当	16	-	-	25 ～ 91.9	-	13 ～ 16	5.1 ～ 92	10	1個
先端R	SKH51相当	16	-	-	-	25 ～ 91.9	13 ～ 16	5.1 ～ 92	10	1個
先端テーパ	SKH51相当	3	42 ～ 72	-	-	-	2 ～ 3	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	3	-	-	25 ～ 71.9	-	2 ～ 3	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	3	-	-	-	25 ～ 71.9	2 ～ 3	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	4	42 ～ 72	-	-	-	3 ～ 4	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	4	-	-	25 ～ 71.9	-	3 ～ 4	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	4	-	-	-	25 ～ 71.9	3 ～ 4	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	5	42 ～ 72	-	-	-	4 ～ 5	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	5	-	-	25 ～ 71.9	-	4 ～ 5	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	5	-	-	-	25 ～ 71.9	4 ～ 5	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	6	42 ～ 72	-	-	-	5 ～ 6	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	6	-	-	25 ～ 71.9	-	5 ～ 6	5.1 ～ 72	10	1個
先端テーパ	SKH51相当	6	-	-	-	25 ～ 71.9	5 ～ 6	5.1 ～ 72	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

キー溝付ストレートパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）のレビュー
