タップ付ストレートパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）
未確定：候補が36型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

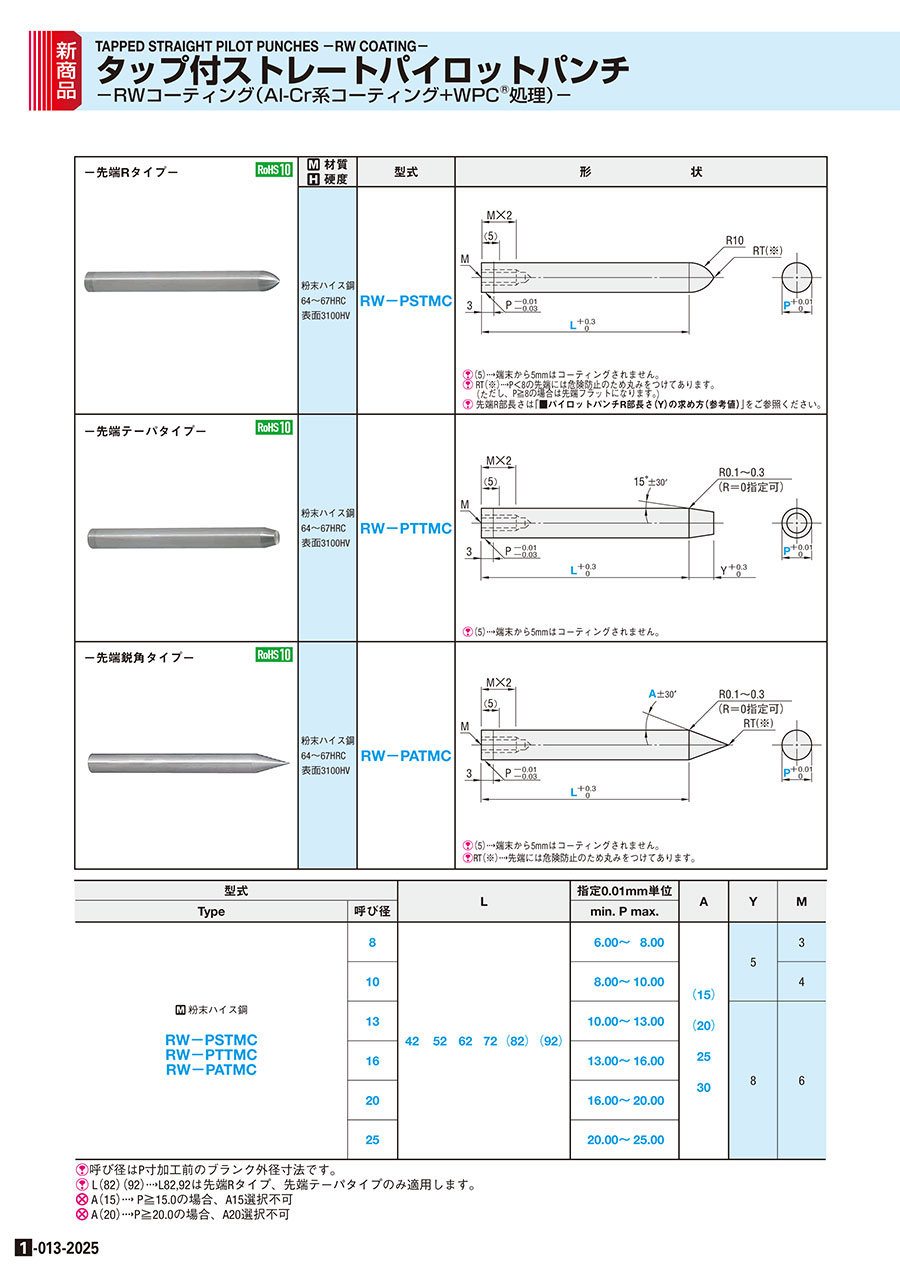

外形図・規格表
外形図・製品仕様
| [ M ]材質 [ H ]硬度 | 型式 | 形 状 | |
-先端Rタイプ-  | 粉末ハイス鋼 64～67HRC 表面3100HV | RW－PSTMC |  [ ! ]（5）→端末から5mmはコーティングされません。 [ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。 （ただし、P≧8の場合は先端フラットになります。） [ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。 |
-先端テーパタイプ- | 粉末ハイス鋼 64～67HRC 表面3100HV | RW－PTTMC |  [ ! ]（5）→ 端末から5mmはコーティングされません。 |
-先端鋭角タイプ- | 粉末ハイス鋼 64～67HRC 表面3100HV | RW－PATMC |  [ ! ]（5）→端末から5mmはコーティングされません。 [ ! ]RT（※）→先端には危険防止のため丸みをつけてあります。 |
規格表
| 型式 | L | 指定0.01mm単位 | A | Y | M | ||||||
| Type | 呼び径 | min. P max. | |||||||||
| 8 | 42 | 52 | 62 | 72 | （82） | （92） | 6.00～8.00 | 5 | 3 | ||
| [ M ]粉末ハイス鋼 | 10 | 8.00～10.00 | （15） | 4 | |||||||
| RW-PSTMC | 13 | 10.00～13.00 | （20） | 8 | 6 | ||||||
| RW-PTTMC | 16 | 13.00～16.00 | 25 | ||||||||
| RW-PATMC | 20 | 16.00～20.00 | 30 | ||||||||
| 25 | 20.00～25.00 | ||||||||||
[ ! ]L（82）（92）→L82, 92は先端Rタイプ・先端テーパタイプのみ適用します。
[ NG ]A（15）→ P≧15.0の場合、A15選択不可
[ NG ]A（20）→ P≧20.0の場合、A20選択不可
注文例
| 型式 | - | L | - | P | - | A | - | (R0) |
| RW - PATMC 10 | - | 62 | - | P8.50 | - | A15 |
[ ! ] R0 ：先端テーパタイプ、または先端鋭角タイプに指定可
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください追加工
| 型式 | - | L（LC） | - | P | - | A | - | (R0) | - | (YC…etc.) |
| RW - PSTMC 10 | - | LC65 | - | P8.50 | - | YC1 |
| 追加工 | 記号 | 先端形状 | ||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | |||
| 先端 |  | YC | － | 先端テーパ長さ変更 1≦YC≦P×1.86－0.3≦18 L(LC)＋YC≦Lmax＋8 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可 |
 | GC | － | 先端角度変更 [ ! ]Y(YC)≦P/2tanGC－0.3≦18 [ NG ]先端鋭角タイプ適用不可 三角関数の真数表>>こちら | |
 | RLC | 先端Rをフラットに カットします。 2≦RLC＜Y＜8  指定0.1mm単位 | － | |
| 追加工 | 記号 | 先端形状 | ||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | |||
| 全長 |  | LC | 全長変更 25≦LC＜L 指定0.1mm単位 | |
| シャンク部 |  | KC |  | 廻り止め 一面加工 |
 | WKC |  | 廻り止め 二面加工 (平行) | |
 | NDC | 導入部無し ℓ＝3 →ℓ＝0 | ||
>>P.1771
関連情報
■先端R形状外観
先端R形状の外観はP寸法により変わります。
先端R形状の外観はP寸法により変わります。
■パイロットパンチR部長さ（Y）の求め方（参考値）
●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。
商品情報
関連部品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
