タップ付パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）
- 通常単価(税別)
- -
- 税込単価
- -
【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...
詳細情報を確認する未確定：候補が576型番あります。

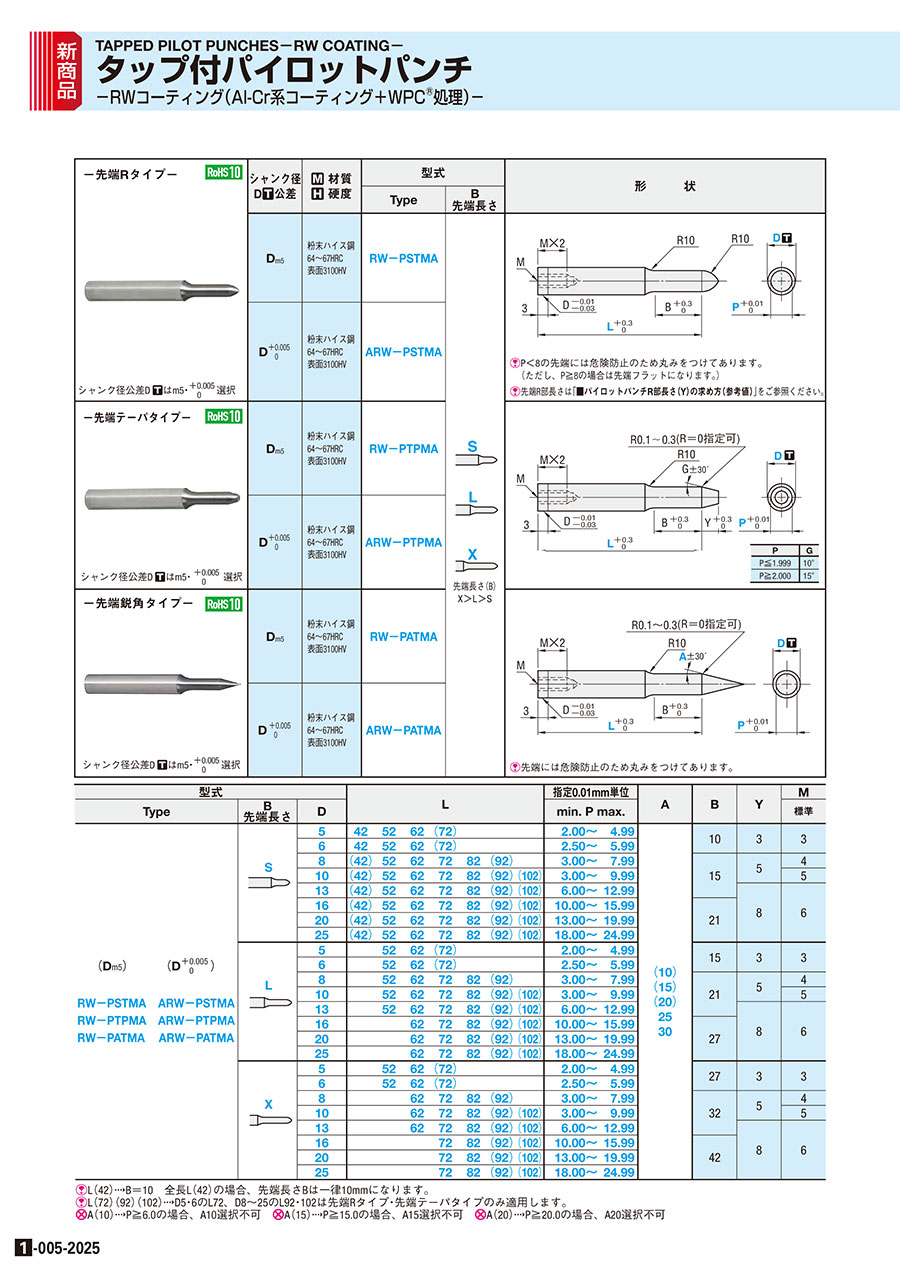

外形図・規格表
外形図・製品仕様
シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | 形 状 | |||||||
Type | B 先端長さ | |||||||||
-先端Rタイプ- シャンク径公差D[ T ]はm5・ +0.005/0選択 | Dm5 | 粉末ハイス鋼 64～67HRC 表面3100HV | RW-PSTMA |  先端長さ（B） |  [ ! ]P＜8の先端には危険防止のため丸みをつけてあります。 （ただし、P≧8の場合は先端フラットになります。） [ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」 をご参照ください。 | |||||
D +0.005/0 | 粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PSTMA | ||||||||
-先端テーパタイプ-  シャンク径公差D[ T ]はm5・ +0.005/0選択 | Dm5 | 粉末ハイス鋼 64～67HRC 表面3100HV | RW-PTPMA |
| ||||||
D +0.005/0 | 粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PTPMA | ||||||||
-先端鋭角タイプ-  シャンク径公差D[ T ]はm5・ +0.005/0選択 | Dm5 | 粉末ハイス鋼 64～67HRC 表面3100HV | RW-PATMA |  [ ! ]先端には危険防止のため丸みをつけてあります。 | ||||||
D +0.005/0 | 粉末ハイス鋼 64～67HRC 表面3100HV | ARW-PATMA | ||||||||
規格表
型式 | L | 指定 | A | B | Y | M | |||||||||
0.01mm単位 | |||||||||||||||
Type | B 先端長さ | D | min. P max. | 標準 | |||||||||||
（Dm5） RW-PSTMA RW-PTPMA RW-PATMA | （D +0.005/0） ARW-PSTMA ARW-PTPMA ARW-PATMA |  | 5 | 42 | 52 | 62 | （72） | 2.00～4.99 | 10 | 3 | 3 | ||||
6 | 42 | 52 | 62 | （72） | 2.50～5.99 | ||||||||||
8 | （42） | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | 15 | 5 | 4 | |||||
10 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 5 | ||||||
13 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | 6 | |||||
16 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 21 | ||||||
20 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 13.00～19.99 | |||||||
25 | （42） | 52 | 62 | 72 | 82 | （92） | （102） | 18.00～24.99 | |||||||
 | 5 | 52 | 62 | （72） | 2.00～4.99 | 15 | 3 | 3 | |||||||
6 | 52 | 62 | （72） | 2.50～5.99 | （10） | ||||||||||
8 | 52 | 62 | 72 | 82 | （92） | 3.00～7.99 | （15） | 21 | 5 | 4 | |||||
10 | 52 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | （20） | 5 | ||||||
13 | 52 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 25 | 8 | 6 | |||||
16 | 62 | 72 | 82 | （92） | （102） | 10.00～15.99 | 30 | 27 | |||||||
20 | 62 | 72 | 82 | （92） | （102） | 13.00～19.99 | |||||||||
25 | 62 | 72 | 82 | （92） | （102） | 18.00～24.99 | |||||||||
 | 5 | 52 | 62 | （72） | 2.00～4.99 | 27 | 3 | 3 | |||||||
6 | 52 | 62 | （72） | 2.50～5.99 | |||||||||||
8 | 62 | 72 | 82 | （92） | 3.00～7.99 | 32 | 5 | 4 | |||||||
10 | 62 | 72 | 82 | （92） | （102） | 3.00～9.99 | 5 | ||||||||
13 | 62 | 72 | 82 | （92） | （102） | 6.00～12.99 | 8 | 6 | |||||||
16 | 72 | 82 | （92） | （102） | 10.00～15.99 | 42 | |||||||||
20 | 72 | 82 | （92） | （102） | 13.00～19.99 | ||||||||||
25 | 72 | 82 | （92） | （102） | 18.00～24.99 | ||||||||||
[ ! ]L（72）（92）→D5・6のL72、D8～25のL92・102は先端Rタイプ・先端テーパタイプのみ適用します。
[ NG ]A（10）→P≧6.0の場合、A10選択不可
[ NG ]A（15）→P≧15.0の場合、A15選択不可
[ NG ]A（20）→P≧20.0の場合、A20選択不可
注文例
型式 | - | L | - | P | - | A | - | R0 |
| ARW－PSTMAS 6 | - | 72 | - | P5.02 | ||||
| RW－PTPMAS 6 | - | 52 | - | P4.97 | ||||
| RW－PATMAL 10 | - | 52 | - | P3.40 | - | A15 | - | R0 |
[ ! ]R0：先端テーパタイプ、または先端鋭角タイプに指定可
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
型式 | - | L（LC） | - | P（PC） | - | A | - | R0 | - | (BC・YC・HC…etc.) |
RW－PTPMAS 13 | - | 82 | - | P8.24 | - | KC |
| 追加工 | 記号 | 先端形状 | ||||||||||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | |||||||||||
| 先端 |  | PC | 先端径変更 PC≧ Pmin 2 指定0.01mm単位
| 先端径変更 PC≧ Pmin 2 指定0.01mm単位 [ ! ]Ymax＝YCmax
| ||||||||
 | BC | 先端長変更2≦BC≦Bmax. 指定0.1mm単位 [ ! ]全長Lは先端長さBC＋30mm以上必要です。 [ ! ]PC追加工の記載内の表にご注意ください | ||||||||||
 | RLC | 先端Rをフラットにカットします。 2≦RLC＜Y＜8  指定0.1mm単位 | － | |||||||||
 | YC | － | 先端テーパ長さ変更 ・P＜2.0 1≦YC≦P×2.83－0.3 ・P≧2.0 1≦YC≦P×1.86－0.3≦18 L(LC)＋YC≦Lmax＋8 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可 | |||||||||
 | GC | － | 先端角度変更 [ ! ]Y(YC)≦P/2tan GC－0.3≦18 [ NG ]先端鋭角タイプ適用不可 三角関数の真数表>>こちら | |||||||||
| 追加工 | 記号 | 先端形状 | |||
| 先端Rタイプ | 先端テーパ・先端鋭角タイプ | ||||
| 全長 |  | LC | 全長変更 30＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－先端長さが30mm以下の場合、 先端長さは全長－30mmになります。 | ||
 | LKC | － | 全長公差変更 L ＋0.30→＋0.050 | ||
| ツバ部 |  | KC |  | 廻り止め 一面加工 [ NG ]D5適用不可 | |
 | WKC |  | 廻り止め 平行加工（2面） [ NG ]D5適用不可 | ||
| シャンク部 |  | SKC |  シャンク部フラット面加工（1面） P≦D－2.2 [ NG ]KC・WKC併用不可 [ NG ]D5・6適用不可 | ||
>>P.1771
関連情報
■先端R形状外観
先端R形状の外観はP寸法により変わります。
先端R形状の外観はP寸法により変わります。
■パイロットパンチR部長さ（Y）の求め方（参考値）
●P＜8の場合
●P≧8の場合、Yはすべて8mm
例）SPT5－20－P4.5のときのYを求めます。
商品情報
関連部品
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）
