厚板打ち抜き用ストレートパンチ RWコーティング（Al-Cr系コート+WPC処理）
- 通常単価(税別)
- -
- 税込単価
- -
【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...
詳細情報を確認する未確定：候補が36型番あります。
外形図・規格表
外形図・製品仕様
[ ! ]コーティングは刃先端面と刃先径（P）に行っています。
（ツバ部にはコーティングされません。）
[ ! ]D＝呼び径

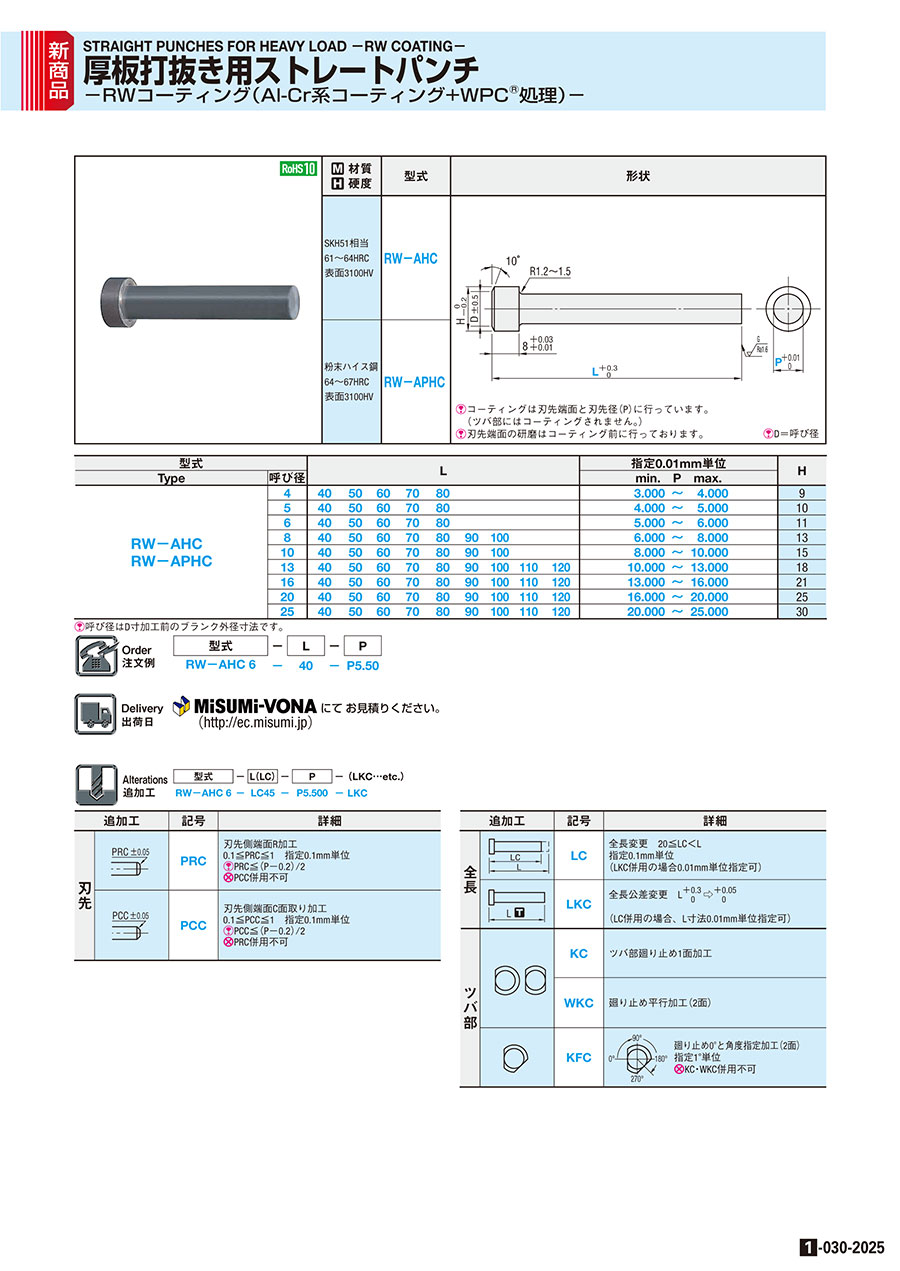

■打ち抜き条件とコーティングマップ
あくまでも目安です。
| [ M ]材質 [ H ]硬度 | 型式 |
| SKH51相当 61～64HRC 表面3100HV | RW-AHC |
| 粉末ハイス鋼 64～67HRC 表面3100HV | RW-APHC |
規格表
| 型式 | L | 指定0.01mm単位 | H | |||||||||
| Type | 呼び径 | min. P max. | ||||||||||
| RW-AHC RW-APHC | 4 | 40 | 50 | 60 | 70 | 80 | 3.00～4.00 | 9 | ||||
| 5 | 40 | 50 | 60 | 70 | 80 | 4.00～5.00 | 10 | |||||
| 6 | 40 | 50 | 60 | 70 | 80 | 5.00～6.00 | 11 | |||||
| 8 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 6.00～8.00 | 13 | |||
| 10 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 8.00～10.00 | 15 | |||
| 13 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 10.00～13.00 | 18 | |
| 16 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 13.00～16.00 | 21 | |
| 20 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 16.00～20.00 | 25 | |
| 25 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 20.00～25.00 | 30 | |
注文例
| 型式 | － | L | － | P |
| RW-AHC 6 | － | 40 | － | P5.50 |
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
追加工
| 型式 | － | L（LC・LCT・LMT） | － | P | － | （LKC…etc.） |
| RW-AHC 6 | － | LC45 | － | P5.50 | － | LKC |
| 追加工 | 記号 | 詳細 | |
| 刃先 |  | PRC | 刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2 [ NG ]PCC併用不可 |
 | PCC | 刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2 [ NG ]PRC併用不可 | |
| 追加工 | 記号 | 詳細 | |||
| 全長 |  | LC | 全長変更 20≦LC＜L 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可) | ||
 | LKC | 全長公差変更 | L+0.3 0→++0.05 0 | ||
(LC併用の場合、L寸法0.01mm単位指定可) | |||||
| ツバ部 |  | KC | ツバ部廻り止め1面加工 | ||
| WKC | 廻り止め平行加工(2面) | ||||
 | KFC |  | 廻り止め0゜と角度指定加工(2面) 指定1゜単位 [ NG ]KC・WKC併用不可 | ||
