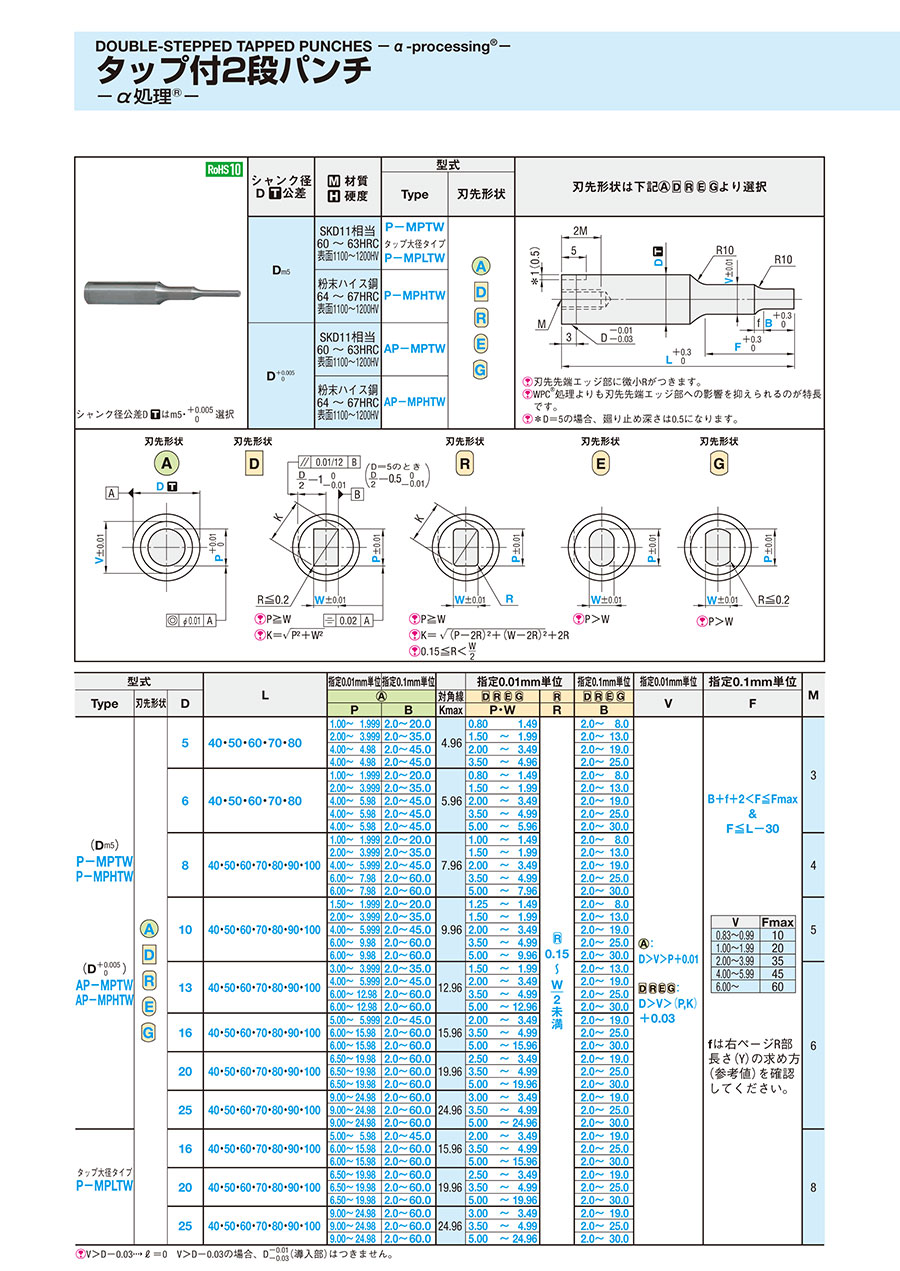

タップ付2段パンチ -α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高...
詳細情報を確認する未確定：候補が350型番あります。
商品情報
外形図・製品仕様
[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
刃先形状刃先形状刃先形状刃先形状刃先形状
[ ! ]P≧W
[ ! ]K=
[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
[ ! ]P≧W[ ! ]K=
[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
| シャンク径 D[ T ]公差 | [ M ]材質 | [ H ]母材硬度 | [ H ]表面硬度 （α処理） | 型式 | |
|---|---|---|---|---|---|
| Type | 刃先形状 | ||||
| m5 | SKD11相当 | 60～63HRC | 1100～1200HV | P-MPTW タップ大径タイプ P-MPLTW |
|
| 粉末ハイス鋼 | 64～67HRC | P-MPHTW | |||
| +0.005/0 | SKD11相当 | 60～63HRC | AP-MPTW | ||
| 粉末ハイス鋼 | 64～67HRC | AP-MPHTW | |||
規格表
| 型式 | L(選択) | 指定0.01mm単位 | 指定0.1mm単位 | 指定0.01mm単位 | 指定0.1mm単位 | 指定0.01mm単位 | 指定0.1mm単位 | M | ||||||||||||||||||||||||||||
 | 対角線 |  |   | | V | F | ||||||||||||||||||||||||||||||
| Type | 刃先形状 | D | P | B | Kmax | P・W | R | B | ||||||||||||||||||||||||||||
| （D m5） P-MPTW P-MPHTW （D +0.005/0） AP-MPTW AP-MPHTW |  | 5 | 40・50・60・70・80 | 1.00 | ～ | 1.999 | 2.0 | ～ | 20.0 | 4.96 | 0.80 | ～ | 1.49 |
 のみ | 2.0 | ～ | 8.0 |  D>V>P+0.01 D>V>（P,K）+0.03 | B+f+2<F≦Fmax & F≦L－30
fは下図R部長さ(Y)の 求め方(参考値)を確認してください。 | 3 | ||||||||||||||||
| 2.00 | ～ | 3.999 | 2.0 | ～ | 35.0 | 1.50 | ～ | 1.99 | 2.0 | ～ | 13.0 | |||||||||||||||||||||||||
| 4.00 | ～ | 4.98 | 2.0 | ～ | 45.0 | 2.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | |||||||||||||||||||||||||
| － | － | 3.50 | ～ | 4.96 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||||||
| 6 | 40・50・60・70・80 | 1.00 | ～ | 1.999 | 2.0 | ～ | 20.0 | 5.96 | 0.80 | ～ | 1.49 | 2.0 | ～ | 8.0 | ||||||||||||||||||||||
| 2.00 | ～ | 3.999 | 2.0 | ～ | 35.0 | 1.50 | ～ | 1.99 | 2.0 | ～ | 13.0 | |||||||||||||||||||||||||
| 4.00 | ～ | 5.98 | 2.0 | ～ | 45.0 | 2.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | |||||||||||||||||||||||||
| － | － | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||||||
| － | － | 5.00 | ～ | 5.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| 8 | 40・50・60・70・80・90・100 | 1.00 | ～ | 1.999 | 2.0 | ～ | 20.0 | 7.96 | 1.00 | ～ | 1.49 | 2.0 | ～ | 8.0 | 4 | |||||||||||||||||||||
| 2.00 | ～ | 3.999 | 2.0 | ～ | 35.0 | 1.50 | ～ | 1.99 | 2.0 | ～ | 13.0 | |||||||||||||||||||||||||
| 4.00 | ～ | 5.999 | 2.0 | ～ | 45.0 | 2.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | |||||||||||||||||||||||||
| 6.00 | ～ | 7.98 | 2.0 | ～ | 60.0 | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||
| － | － | 5.00 | ～ | 7.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| 10 | 40・50・60・70・80・90・100 | 1.50 | ～ | 1.999 | 2.0 | ～ | 20.0 | 9.96 | 1.20 | ～ | 1.49 | 2.0 | ～ | 8.0 | 5 | |||||||||||||||||||||
| 2.00 | ～ | 3.999 | 2.0 | ～ | 35.0 | 1.50 | ～ | 1.99 | 2.0 | ～ | 13.0 | |||||||||||||||||||||||||
| 4.00 | ～ | 5.999 | 2.0 | ～ | 45.0 | 2.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | |||||||||||||||||||||||||
| 6.00 | ～ | 9.98 | 2.0 | ～ | 60.0 | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||
| － | － | 5.00 | ～ | 9.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| 13 | 40・50・60・70・80・90・100 | 3.00 | ～ | 3.999 | 2.0 | ～ | 35.0 | 12.96 | 1.50 | ～ | 1.99 | 2.0 | ～ | 13.0 | 6 | |||||||||||||||||||||
| 4.00 | ～ | 5.999 | 2.0 | ～ | 45.0 | 2.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | |||||||||||||||||||||||||
| 6.00 | ～ | 12.98 | 2.0 | ～ | 60.0 | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||
| － | － | 5.00 | ～ | 12.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| 16 | 40・50・60・70・80・90・100 | 5.00 | ～ | 5.999 | 2.0 | ～ | 45.0 | 15.96 | 2.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | ||||||||||||||||||||||
| 6.00 | ～ | 15.98 | 2.0 | ～ | 60.0 | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||
| － | － | 5.00 | ～ | 15.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| 20 | 40・50・60・70・80・90・100 | 6.50 | ～ | 19.98 | 2.0 | ～ | 60.0 | 19.96 | 2.50 | ～ | 3.49 | 2.0 | ～ | 19.0 | ||||||||||||||||||||||
| － | － | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||||||
| － | － | 5.00 | ～ | 19.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| 25 | 40・50・60・70・80・90・100 | 9.00 | ～ | 24.98 | 2.0 | ～ | 60.0 | 24.96 | 3.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | ||||||||||||||||||||||
| － | － | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||||||
| － | － | 5.00 | ～ | 24.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| タップ大径タイプ P-MPLTW | 16 | 40・50・60・70・80・90・100 | 5.00 | ～ | 5.98 | 2.0 | ～ | 45.0 | 15.96 | 2.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | 8 | ||||||||||||||||||||
| 6.00 | ～ | 15.98 | 2.0 | ～ | 60.0 | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||
| － | － | 5.00 | ～ | 15.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| 20 | 40・50・60・70・80・90・100 | 6.50 | ～ | 19.98 | 2.0 | ～ | 60.0 | 19.96 | 2.50 | ～ | 3.49 | 2.0 | ～ | 19.0 | ||||||||||||||||||||||
| － | － | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||||||
| － | － | 5.00 | ～ | 19.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
| 25 | 40・50・60・70・80・90・100 | 9.00 | ～ | 24.98 | 2.0 | ～ | 60.0 | 24.96 | 3.00 | ～ | 3.49 | 2.0 | ～ | 19.0 | ||||||||||||||||||||||
| － | － | 3.50 | ～ | 4.99 | 2.0 | ～ | 25.0 | |||||||||||||||||||||||||||||
| － | － | 5.00 | ～ | 24.96 | 2.0 | ～ | 30.0 | |||||||||||||||||||||||||||||
[ ! ]V＞D－0.03→ℓ＝0 V＞D－0.03の場合、D－0.01/－0.03(導入部)はつきません。
注文例
| 型式 | - | L | - | P | - | W | - | B | - | V | - | F | - | R（） |
| P-MPTWA10 | - | 80 | - | P9.50 | - | B30 | - | V9.80 | - | F45 |
出荷日
・
| 5 | 日目出荷 |
・
| 6 | 日目出荷 |
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L（LC） | - | P | - | W | - | B | - | V | - | F | - | R（） | - | （KC・WKC…etc.） |
| P-MPTWA10 | - | LC72 | - | P4.80 | - | B10 | - | V6.80 | - | F40 | - | KC |
| 追加工 | 記号 | 刃先形状 | ||
 |     | |||
| 刃先 | ||||
 | PRC | 刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2 [ NG ]PCC・GC併用不可 | － | |
 | PCC | 刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2 [ NG ]PRC・GC併用不可 | － | |
 | GC | 20°≦GC＜90° 指定1°単位 刃先長さB≧g＋2 g＝P/2×tan(90°－GC°) 三角関数の真数表>>こちら [ NG ]LKC・LKZ・PRC・PCC 併用不可 | － | |
 | PKC | 刃先公差変更 P ＋0.010 ⇒ ＋0.0050 （P寸法0.001mm単位指定可） | 刃先公差変更 P・W±0.01⇒＋0.010 | |
 | VKC | 刃先公差変更 V ±0.01 ⇒ ±0.0050 （V寸法0.001mm単位指定可） | 刃先公差変更 V±0.01⇒＋0.010 | |
| 追加工 | 記号 | 刃先形状 | ||||
| | |||||
| 全長 |  | LC | 全長変更 30＋F≦LC＜L 指定0.1mm単位 （LKC・LKZ併用の場合0.01㎜単位指定可） | |||
 | LKC | 全長公差変更 L ＋0.30 ⇒ ＋0.050 （LC併用の場合、L寸法0.01mm単位指定可） | ||||
| LKZ | 全長公差 L ＋0.30 ⇒ ＋0.010 （LC併用の場合、L寸法0.01mm単位指定可） | |||||
| その他 |  | KC |  | 廻り止め 一面加工 [ NG ]D5適用不可 |  | 廻り止め 位置変更 指定1゜単位 |
 | WKC |  | 廻り止め平行 加工(2面) [ NG ]D5適用不可 |  | 廻り止め平行 加工(2面) KC併用可 | |
 | NKC | － | 廻り止め無し | |||
 | SKC |  | シャンク部フラット面加工(1面) ・D5・6 V≦D－1.2 (加工幅0.5) ・D8～ V≦D－2.2 (加工幅1) [ NG ]KC・WKC併用不可 | |||
[ ! ]GC追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.1771
