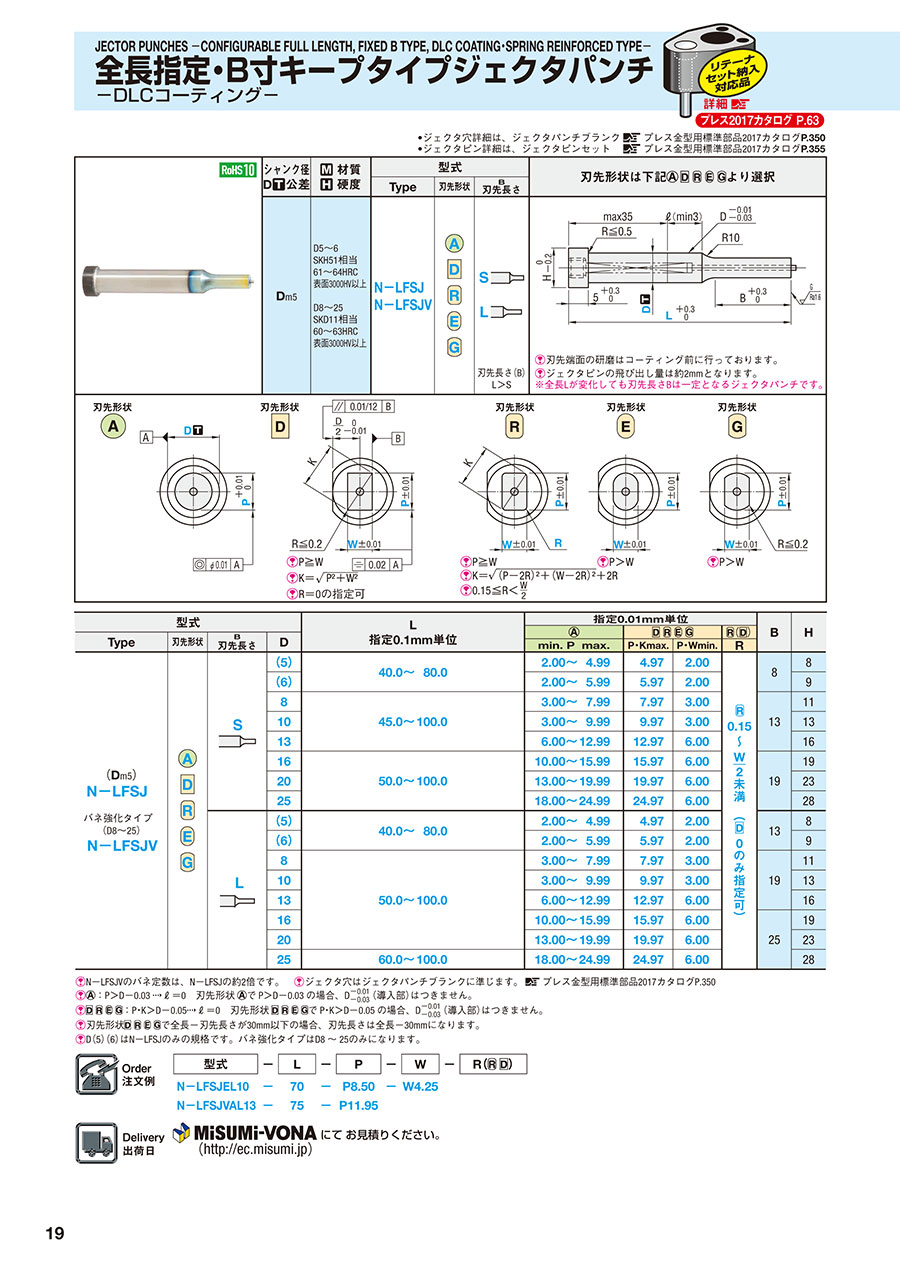

全長指定・B寸キープタイプジェクタパンチ -DLCコーティング-

外形図・製品仕様



[ ! ]シャンク径公差 D[ T ]は m5・＋0.005 0を選択
[ ! ]刃先端面の研磨はコーティング前に行っております。
[ ! ]ジェクタ穴詳細は、ジェクタパンチブランク  >>P.350
[ ! ]ジェクタピン詳細は、ジェクタピンセット      >>P.355
[ ! ]ジェクタピンの飛び出し量は約2mmとなります。
[ ! ]パンチの刃先形状は下図より選択


刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝
[ ! ]R＝0の指定可 [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

規格表

型式				L							指定0.01mm単位				B	H
TYPE	刃先 形状	B 刃先長さ	D
											min. P max.	P・Kmax	P・Wmin	R
（Dm5） N-LFSJ バネ強化タイプ （D8～25） N-LFSJV			（5）	40.0 ～  80.0							2.00 ～   4.99	4.97	2.00	0.15〜W2未満 （ 0のみ指定可）	8	8
			（6）								2.00 ～   5.99	5.97	2.00			9
			8	45.0 ～ 100.0							3.00 ～   7.99	7.97	3.00		13	11
			10								3.00 ～   9.99	9.97	3.00			13
			13								6.00 ～ 12.99	12.97	6.00			16
			16	50.0 ～ 100.0							10.00 ～ 15.99	15.97	6.00		19	19
			20								13.00 ～ 19.99	19.97	6.00			23
			25								18.00 ～ 24.99	24.97	6.00			28
			（5）	40.0 ～  80.0							2.00 ～   4.99	4.97	2.00		13	8
			（6）								2.00 ～   5.99	5.97	2.00			9
			8	50.0 ～ 100.0							3.00 ～   7.99	7.97	3.00		19	11
			10								3.00 ～   9.99	9.97	3.00			13
			13								6.00 ～ 12.99	12.97	6.00			16
			16								10.00 ～ 15.99	15.97	6.00		25	19
			20								13.00 ～ 19.99	19.97	6.00			23
			25	60.0 ～ 100.0							18.00 ～ 24.99	24.97	6.00			28

[ ! ]N-LFSJVのバネ定数は N-LFSJの約2倍です。
[ ! ]: P>D-0.03→ℓ=0   刃先形状でP>D-0.03の場合、D －0.01－0.03（導入部）はつきません。
[ ! ]: P・K>D-0.05→ℓ=0   刃先形状でP>D-0.05の場合、D －0.01－0.03（導入部）はつきません。
[ ! ]D（5） （6） はN-LFSJのみの規格です。 バネ強化タイプはD8～25のみになります。

注文例

型式	-	L	-	P	-	W	-	R（）
N-LFSJVRL 20	-	78	-	P16.00	-	W13.50	-	R1.50
N-LFSJVAL 13	-	70	-	P10.50

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式	－	L	－	P(PC)	－	W(WC)	－	R( )	－	(BC・HC・TC…etc.)
N－LFSJDS6	－	58	－	P3.00	－	W2.80			－	HC8－KFC225

追加工		記号	刃先形状
刃先		PC WC	刃先寸法変更 PC≧PCmin 指定0.01mm単位 (PKC併用の場合 0.001mm単位指定可) D PCmin 5 6 8 10 13 16 20 25 1.800 1.800 2.500 2.800 5.000 8.000 9.000 9.000		刃先寸法変更 PC・WC≧PC・WCmin 指定0.01mm単位   D PC・WCmin 5 6 8 10 13 16 20 25 1.80 1.80 2.50 2.80 5.00 5.00 5.00 5.00
		BC	刃先長変更(規格より短くなります) 2≦BC＜B　 指定0.1mm単位
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2 d1寸法 プレス金型用標準部品 2017カタログ>>こちら [ NG ]PCC併用不可		－
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2 d1寸法 プレス金型用標準部品 2017カタログ>>こちら [ NG ]PRC併用不可		－
		PKC	刃先公差変更 P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)		刃先公差変更 P・W±0.01 ⇒ ＋0.01 0
		SC	刃先ラップ仕上げ [ ! ]P寸法公差・指定単位は変わりません。 コーティング前の母材を仕上げます。 [ NG ]刃先形状コーナーR＝0指定不可
全長		LKC	全長公差 変  更	L ＋0.3 0 ⇒ ＋0.05 0
			(L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1°単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可
		KFC		廻り止め0°と 角度指定 加工(2面) 指定1°単位		廻り止め0°と 角度指定 加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可		[ NG ]KC・WKC併用不可
		NKC	－		廻り止め無し [ NG ]リテーナセット納入品 適用不可
		HC	ツバ径変更 D≦HC＜H　指定0.1mm単位 [ NG ]リテーナセット納入品適用不可
		TC	ツバ厚変更 3.5≦TC＜5　指定0.1mm単位 (TKC・TKM併用の場合0.01mm単位指定可) [ ! ]全長Lは指定寸法のままです。 [ NG ]リテーナセット納入品適用不可
		TKC	ツバ厚公差 変   更	T ＋0.3 0 ⇒ ＋0.02 0
			(TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差 変   更	T ＋0.3 0 ⇒  0－0.02
			(TC併用の場合、T寸法0.01mm単位指定可)
		TCC	ツバ部C面加工 パンチ頭部の強度UPになります。 指定0.1mm単位 0.5≦TCC≦(H－D)/2 [ ! ]H≦5はTCC 0.5になります。
		RC		リテーナ面に対してツバ部を －0.04～0に加工
シャンク部		SKC		シャンク部フラット面加工(1面)              ・D5～6 P≦D－1.2 W≦D－1.2 (加工幅0.5) ・D8～   P≦D－2.2 W≦D－2.2 (加工幅1) [ NG ]KC・WKC・KFC併用不可 [ NG ]リテーナセット納入品適用不可
		NC		ジェクタピンを抜き取ります。
		NDC	導入部 無 し	ℓ≧3 ⇒ ℓ＝0 [ NG ]リテーナセット納入品適用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入

関連情報

■特長
・一般のジェクタパンチではLC追加工を指定した場合に刃先長さBが短くなり、ご不便をおかけする場合がありました。このB寸キープタイプ ジェクタパンチは、
任意のパンチ全長Lに対して刃先長さBが一定に保たれます。

・このB寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを抜き取ればそのままエアブロー用パンチとしてご利用いただくことができます。

一般のジェクタ
パンチ

B寸キープ
タイプ

■その他
・DLCコーティングについての技術情報はこちら
>>DLCコーティング・NWコーティングパンチ
