厚板打ち抜き用ストレートパンチ　-α処理®-

カタログ |P.2022-kd-43

通常単価(税別): -

税込単価: -

通常出荷日：5日目

新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」などのお悩みを、...

詳細を確認

よく一緒に見られています

ミスミ

厚板打ち抜き用ストレートパンチ　ラップ仕上げ

通常出荷日：2 日目

よく一緒に見られています

ミスミ

厚板打ち抜き用ストレートパンチ

通常出荷日：2 日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

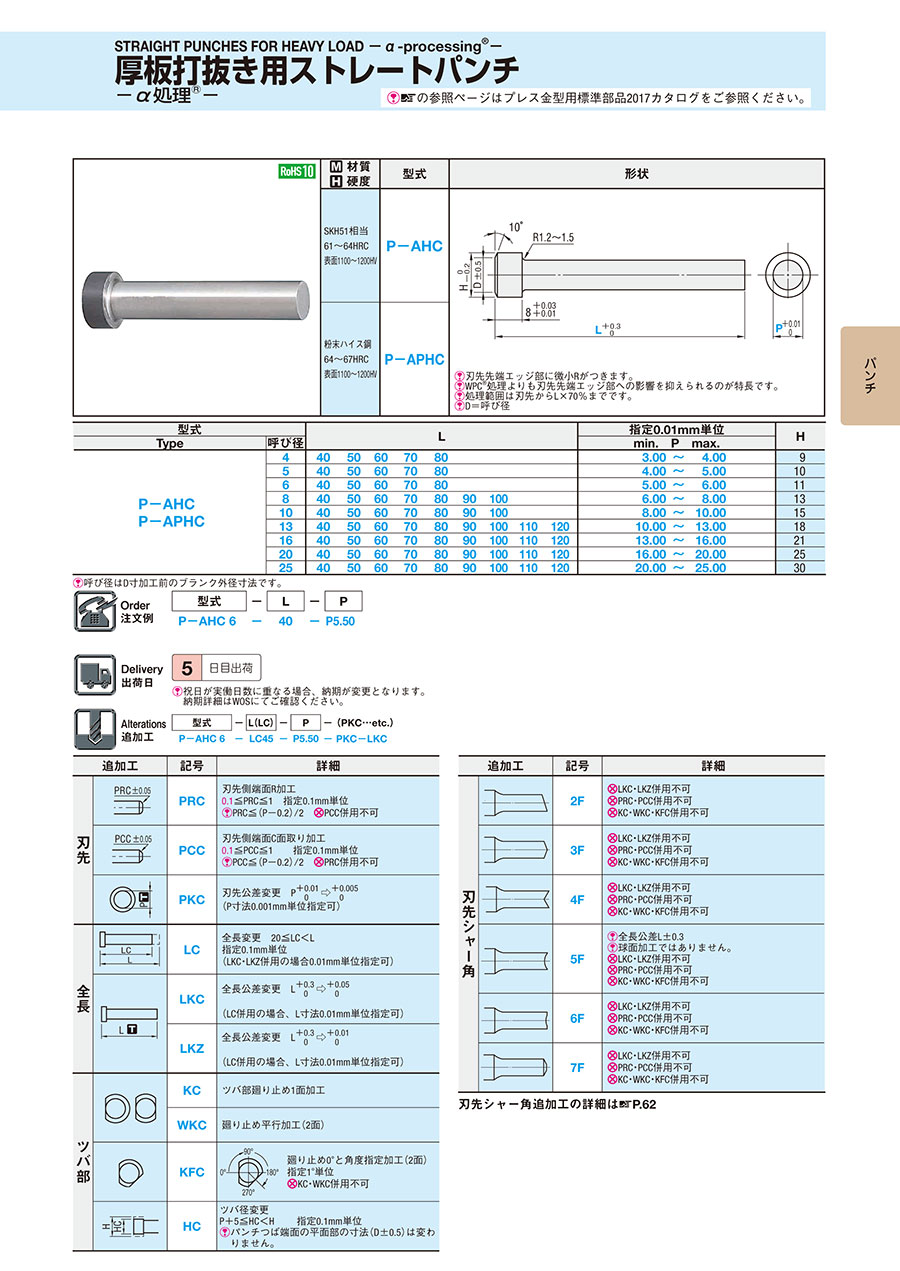

外形図・製品仕様

[ ! ]D=呼び径
[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。

[ M ]材質	[ H ]母材硬度	[ H ]表面硬度（α処理）	型式

SKH51相当	61～64HRC	1100～1200HV	P-AHC
粉末ハイス鋼	64～67HRC		P-APHC

規格表

型式		L									指定0.01mm単位			H
Type	呼び径	L									min.	P	max.	H
P-AHC P-APHC	4	40	50	60	70	80					3.00	～	4.00	9
	5	40	50	60	70	80					4.00	～	5.00	10
	6	40	50	60	70	80					5.00	～	6.00	11
	8	40	50	60	70	80	90	100			6.00	～	8.00	13
	10	40	50	60	70	80	90	100			8.00	～	10.00	15
	13	40	50	60	70	80	90	100	110	120	10.00	～	13.00	18
	16	40	50	60	70	80	90	100	110	120	13.00	～	16.00	21
	20	40	50	60	70	80	90	100	110	120	16.00	～	20.00	25
	25	40	50	60	70	80	90	100	110	120	20.00	～	25.00	30

[ ! ]呼び径はD寸加工前のブランク外形寸法です。

注文例

型式	-	L	-	P
P-AHC6	-	40	-	P5.50

出荷日

日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式	-	L（LC）	-	P	-	（PKC…etc.）
P-AHC6	-	LC45	-	PC5.50	-	PKC-LKC

追加工	記号	詳細
刃先	PRC	刃先側端面R加工 0.1≦PRC≦1　指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2　[ NG ]PCC併用不可
	PCC	刃先側端面C面取り加工 0.1≦PCC≦1　　指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2　[ NG ]PRC併用不可
	PKC	刃先公差変更　P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)
全長	LC	全長変更　20≦LC＜L 指定0.1mm単位 (LKC・LKZ併用の場合0.01mm単位指定可)
	LKC	全長公差変更　L ＋0.30 ⇒ ＋0.05 0
		(LC併用の場合、L寸法0.01mm単位指定可)
	LKZ	全長公差変更　L ＋0.30 ⇒ ＋0.01 0
		(LC併用の場合、L寸法0.01mm単位指定可)
ツバ部	KC	ツバ部廻り止め1面加工
	WKC	廻り止め平行加工(2面)
	KFC		廻り止め0°と角度指定加工(2面) 指定1°単位 [ NG ]KC・WKC併用不可
	HC	ツバ径変更 P＋5≦HC＜H 　　指定0.1mm単位 [ ! ]パンチつば端面の平面部の寸法(D±0.5)は変わりません。

追加工	記号	詳細
刃先シャー角	2F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可
	3F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可
	4F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可
	5F	[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません。 [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可
	6F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可
	7F	[ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC併用不可 [ NG ]KC・WKC・KFC併用不可

刃先シャー角追加工の詳細は>>こちら

[ ! ]刃先シャー角追加工の詳細はこちら。>>P.62
