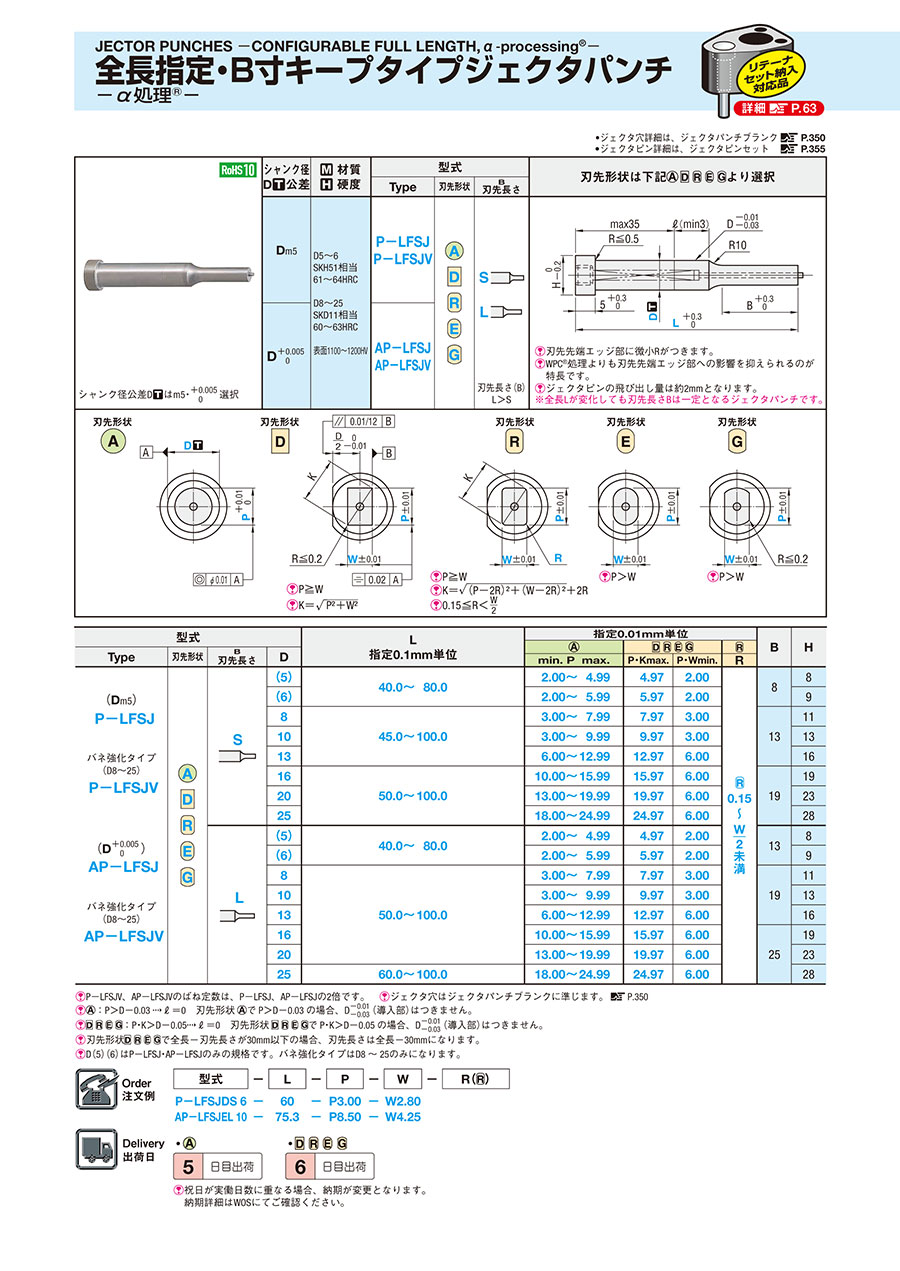

全長指定・B寸キープタイプジェクタパンチ -α処理®-

外形図・製品仕様

[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
[ ! ]ジェクタ穴詳細は、ジェクタパンチブランク>>P.350
[ ! ]ジェクタピン詳細は、ジェクタピンセット>>P.355
[ ! ]ジェクタピンの飛び出し量は約2mmとなります。
※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。

刃先形状刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W
[ ! ]K=[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

規格表

型式				L	指定0.01mm単位						B	H
Type	刃先形状	刃先長さ	D	指定0.1mm単位	min.	P	max.	P・Kmax.	P・Wmin	R
（D m5） P-LFSJ バネ強化タイプ （D8～25） P-LFSJV （D +0.005/0） AP-LFSJ バネ強化タイプ （D8～25） AP-LFSJV			（5）	40.0～80.0	2.00	～	4.99	4.97	2.00	0.15〜 w 未満 2  のみ	8	8
			（6）		2.00	～	5.99	5.97	2.00			9
			8	45.0～100.0	3.00	～	7.99	7.97	3.00		13	11
			10		3.00	～	9.99	9.97	3.00			13
			13		6.00	～	12.99	12.97	6.00			16
			16	50.0～100.0	10.00	～	15.99	15.97	6.00		19	19
			20		13.00	～	19.99	19.97	6.00			23
			25		18.00	～	24.99	24.97	6.00			28
			（5）	40.0～80.0	2.00	～	4.99	4.97	2.00		13	8
			（6）		2.00	～	5.99	5.97	2.00			9
			8	50.0～100.0	3.00	～	7.99	7.97	3.00		19	11
			10		3.00	～	9.99	9.97	3.00			13
			13		6.00	～	12.99	12.97	6.00			16
			16		10.00	～	15.99	15.97	6.00		25	19
			20		13.00	～	19.99	19.97	6.00			23
			25	60.0～100.0	18.00	～	24.99	24.97	6.00			28

[ ! ]P-LFSJV, AP-LFSJVのばね定数は、P-LFSJ, AP-LFSJの2倍です。
[ ! ]ジェクタ穴はジェクタパンチブランクに準じます。
[ ! ] ：P＞D－0.03→ℓ＝0 刃先形状でP＞D－0.03の場合、D－0.01/－0.03（導入部）はつきません。
[ ! ]：P・K＞D－0.05→ℓ＝0 刃先形状でP・K＞D－0.05の場合、D－0.01/－0.03（導入部）はつきません。
[ ! ]刃先形状で全長－刃先長さが30mm以下の場合、刃先長さは全長－30mmになります。
[ ! ]D（5）（6）はP-LFSJ, AP-LFSJのみの規格です。バネ強化タイプはD8～25のみになります。

注文例

型式	-	L	-	P	-	W	-	R（）
P-LFSJDS6	-	60	-	P3.00	-	W2.80

出荷日

・

5

日目出荷

・

6

日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式	-	L	-	P（PC）	-	W（WC）	-	R（）	-	（BC・HC・TC…etc.）
P-LFSJDS6	-	58	-	P3.00	-	WC2.80			-	HC8-KC225

追加工		記号	刃先形状
刃先		PC WC	刃先寸法変更 PC≧PCmin 指定0.01mm単位 (PKC併用の場合 0.001mm単位指定可) D PCmin 5 6 8 10 13 16 20 25 1.800 1.800 2.500 2.800 5.000 8.000 9.000 9.000					刃先寸法変更 PC・WC≧PC・WCmin 指定0.01mm単位 D PC・WCmin 5 6 8 10 13 16 20 25 1.80 1.80 2.50 2.80 5.00 5.00 5.00 5.00
		BC	刃先長変更(規格より短くなります) 2≦BC＜B　　指定0.1mm単位
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2       d1寸法  >>こちら [ NG ]PCC併用不可					—
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2       d1寸法  >>こちら [ NG ]PRC併用不可					—
		PKC	刃先公差変更 P ＋0.010  ⇒ ＋0.0050    (P寸法0.001mm単位指定可)					刃先公差変更 P・W±0.01⇒ ＋0.010
全長
		LKC	全長公差 変　　更	L ＋0.3 0 ⇒ ＋0.050
			(L寸法0.01mm単位指定可)
		LKZ	全長公差 変　　更	L ＋0.3 0 ⇒ ＋0.010
			(L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工			廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)			廻り止め平行 加工(2面) KC併用可
		KFC			廻り止め0゜と 角度指定 加工(2面) 指定1°単位		廻り止め0゜と 角度指定 加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可			[ NG ]KC・WKC併用不可
		NKC	—			廻り止め無し [ NG ]リテーナセット納入品          適用不可
		HC	ツバ径変更 D≦HC＜H　指定0.1mm単位 [ NG ]リテーナセット納入品適用不可
		TC	ツバ厚変更 3.5≦TC＜5　指定0.1mm単位 (TKC・TKM併用の場合0.01mm単位指定可) [ ! ]全長Lは指定寸法のままです。 [ NG ]リテーナセット納入品適用不可
		TKC	ツバ厚公差 変　　　更		T ＋0.30 ⇒ ＋0.020
			(TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差 変　　　更		T ＋0.30 ⇒  0-0.02
			(TC併用の場合、T寸法0.01mm単位指定可)
		TCC	ツバ部C面加工 パンチ頭部の強度UPになります。 指定0.1mm単位 0.5≦TCC≦(H－D)/2 [ ! ]H≦5はTCC 0.5になります。
		RC			リテーナ面に対してツバ部を－0.04～0に 加工 [ NG ] D ＋0.0050   タイプ適用不可 [ ! ]D10～25に適用
シャンク部		SKC			シャンク部フラット面加工(1面)                                          ・D5～6 P≦D－1.2　         W≦D－1.2 (加工幅0.5) ・D8～   P≦D－2.2　         W≦D－2.2 (加工幅1) [ NG ]KC・WKC・KFC併用不可 [ NG ]リテーナセット納入品適用不可
		NC			ジェクタピンを抜き取ります。
		NDC	導入部 無　し		ℓ≧3⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入

関連情報

B寸キープタイプ 一般のジェクタパンチ ■特長
・ 一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、B寸キープタイプは任意のL寸に対して刃先長さBが一定に保た
   れます。

・ B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを外せばそのままエアブロー用パンチとして
   ご利用いただけます。
