ジェクタパンチ -α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目～6日目
新表面処理が登場！「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」などのお悩みを、...
詳細を確認- 全長変更追加工（LC、LCT、LMT）を指定した場合は刃先長さが短くなります。
- 刃先長さを維持したまま全長を変更したい場合は全長指定・B寸キープタイプジェクタパンチをお試しください。
未確定：候補が8,777型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

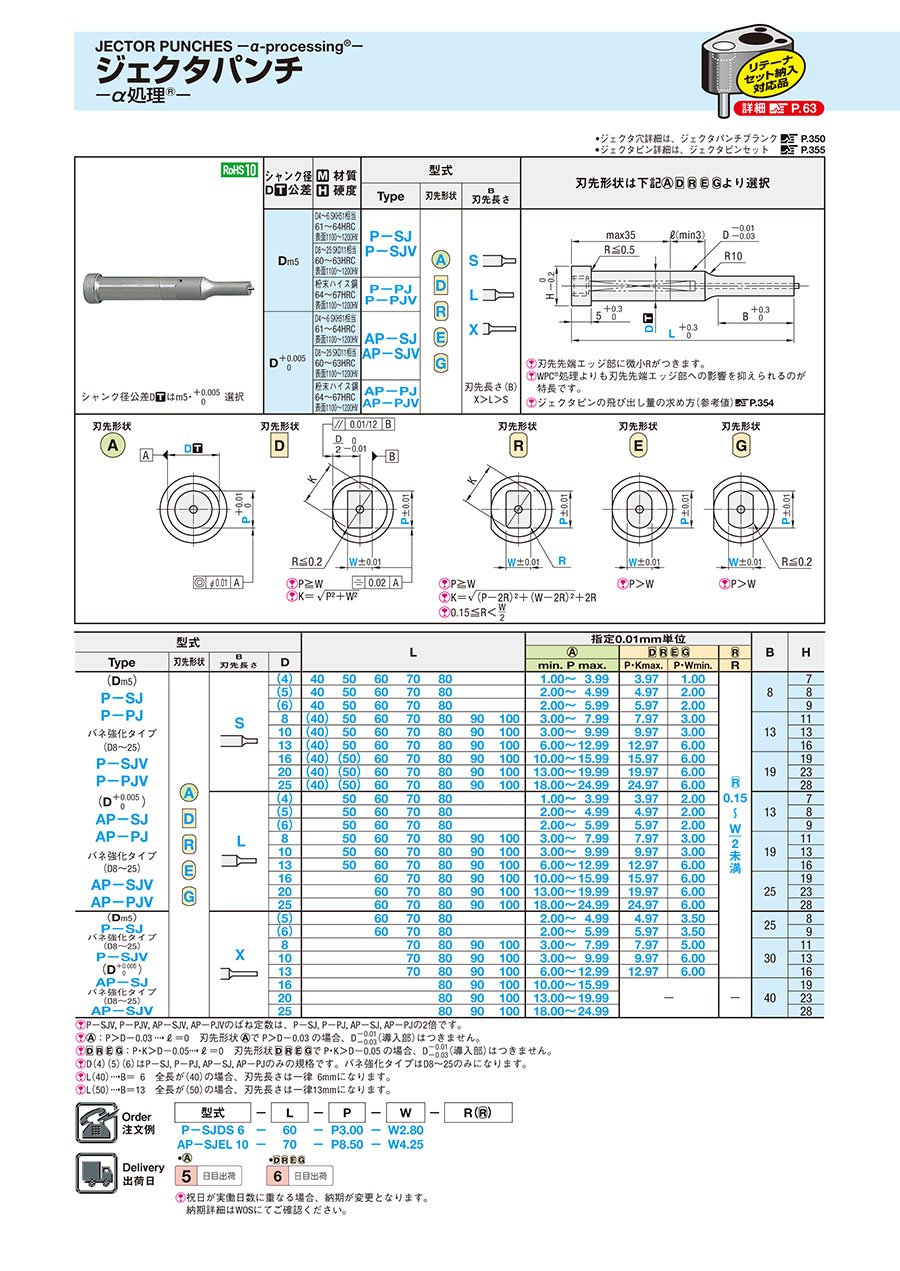

外形図・製品仕様
[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
[ ! ]ジェクタ穴詳細は、ジェクタパンチブランク>>P.350
[ ! ]ジェクタピン詳細は、ジェクタピンセット>>P.355
[ ! ]ジェクタピンの飛び出し量の求め方（参考値）>>P.354
刃先形状刃先形状刃先形状刃先形状刃先形状
[ ! ]P≧W
[ ! ]K=
[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
[ ! ]P≧W[ ! ]K=
[ ! ]P≧W[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W
| シャンク径 D[ T ]公差 | [ M ]材質 | [ H ]母材硬度 | D寸法 | [ H ]表面硬度 （α処理） | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | |||||||
| m5 | SKH51相当 | 61～64HRC | 4 | ～ | 6 | 1100～1200HV | P-SJ P-SJV |
|
X＞L＞S |
| SKD11相当 | 60～63HRC | 8 | ～ | 25 | |||||
| 粉末ハイス鋼 | 64～67HRC | 4 | ～ | 25 | P-PJ P-PJV | ||||
| +0.005/0 | SKH51相当 | 61～64HRC | 4 | ～ | 6 | AP-SJ AP-SJV | |||
| SKD11相当 | 60～63HRC | 8 | ～ | 25 | |||||
| 粉末ハイス鋼 | 64～67HRC | 4 | ～ | 25 | AP-PJ AP-PJV | ||||
規格表
| 型式 | L | 指定0.01mm単位 | B | H | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|   | |||||||||||||||||||||
| Type | 刃先形状 | 刃先長さ | D | min. | P | max. | P・Kmax. | P・Wmin | R | ||||||||||||||
| （D m5） P-SJ P-PJ バネ強化タイプ （D8～25） P-SJV P-PJV （D +0.005/0） AP-SJ AP-PJ バネ強化タイプ （D8～25） AP-SJV AP-PJV |
|
| （4） | 40 | 50 | 60 | 70 | 80 | 1.00 | ～ | 3.99 | 3.97 | 1.00 |
 のみ | 8 | 7 | |||||||
| （5） | 40 | 50 | 60 | 70 | 80 | 2.00 | ～ | 4.99 | 4.97 | 2.00 | 8 | ||||||||||||
| （6） | 40 | 50 | 60 | 70 | 80 | 2.00 | ～ | 5.99 | 5.97 | 2.00 | 9 | ||||||||||||
| 8 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 7.97 | 3.00 | 13 | 11 | |||||||||
| 10 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 9.99 | 9.97 | 3.00 | 13 | ||||||||||
| 13 | （40） | 50 | 60 | 70 | 80 | 90 | 100 | 6.00 | ～ | 12.99 | 12.97 | 6.00 | 16 | ||||||||||
| 16 | （40） | （50） | 60 | 70 | 80 | 90 | 100 | 10.00 | ～ | 15.99 | 15.97 | 6.00 | 19 | 19 | |||||||||
| 20 | （40） | （50） | 60 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 19.97 | 6.00 | 23 | ||||||||||
| 25 | （40） | （50） | 60 | 70 | 80 | 90 | 100 | 18.00 | ～ | 24.99 | 24.97 | 6.00 | 28 | ||||||||||
| （4） | 50 | 60 | 70 | 80 | 1.00 | ～ | 3.99 | 3.97 | 1.00 | 13 | 7 | |||||||||||
| （5） | 50 | 60 | 70 | 80 | 2.00 | ～ | 4.99 | 4.97 | 2.00 | 8 | |||||||||||||
| （6） | 50 | 60 | 70 | 80 | 2.00 | ～ | 5.99 | 5.97 | 2.00 | 9 | |||||||||||||
| 8 | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 7.97 | 3.00 | 19 | 11 | ||||||||||
| 10 | 50 | 60 | 70 | 80 | 90 | 100 | 3.00 | ～ | 9.99 | 9.97 | 3.00 | 13 | |||||||||||
| 13 | 50 | 60 | 70 | 80 | 90 | 100 | 6.00 | ～ | 12.99 | 12.97 | 6.00 | 16 | |||||||||||
| 16 | 60 | 70 | 80 | 90 | 100 | 10.00 | ～ | 15.99 | 15.97 | 6.00 | 25 | 19 | |||||||||||
| 20 | 60 | 70 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 19.97 | 6.00 | 23 | ||||||||||||
| 25 | 60 | 70 | 80 | 90 | 100 | 18.00 | ～ | 24.99 | 24.97 | 6.00 | 28 | ||||||||||||
| （D m5） P-SJ バネ強化タイプ （D8～25） P-SJV | （D +0.005/0） AP-SJ バネ強化タイプ （D8～25） AP-SJV |
| （5） | 60 | 70 | 80 | 2.00 | ～ | 4.99 | 4.97 | 2.00 | 25 | 8 | ||||||||||
| （6） | 60 | 70 | 80 | 2.00 | ～ | 5.99 | 5.97 | 2.00 | 9 | ||||||||||||||
| 8 | 70 | 80 | 90 | 100 | 3.00 | ～ | 7.99 | 7.97 | 3.00 | 30 | 11 | ||||||||||||
| 10 | 70 | 80 | 90 | 100 | 3.00 | ～ | 9.99 | 9.97 | 3.00 | 13 | |||||||||||||
| 13 | 70 | 80 | 90 | 100 | 6.00 | ～ | 12.99 | 12.97 | 6.00 | 16 | |||||||||||||
| 16 | 80 | 90 | 100 | 10.00 | ～ | 15.99 | - | - | 40 | 19 | |||||||||||||
| 20 | 80 | 90 | 100 | 13.00 | ～ | 19.99 | 23 | ||||||||||||||||
| 25 | 80 | 90 | 100 | 18.00 | ～ | 24.99 | 28 | ||||||||||||||||
[ ! ]P-SJV, P-PJV, AP-SJV, AP-PJVのばね定数は、P-SJ, P-PJ, AP-SJ, AP-PJの2倍です。
[ ! ]
：P＞D-0.03→ℓ＝0 刃先形状
でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]
：P・K＞D-0.05→ℓ＝0 刃先形状
でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]D（4）（5）（6）はP-SJ, P-PJ, AP-SJ, AP-PJのみの規格です。バネ強化タイプはD8～25のみになります。
[ ! ]L（40）→B＝6 全長が（40）の場合、刃先長さは一律6mmになります。
[ ! ]L（50）→B＝13 全長が（50）の場合、刃先長さは一律13mmになります。
注文例
| 型式 | - | L | - | P | - | W | - | R（ ） |
| P-SJDS6 | - | 60 | - | P3.00 | - | W2.80 |
出荷日
・
| 5 | 日目出荷 |
・
| 6 | 日目出荷 |
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L（LC・LCT・LMT） | - | P（PC） | - | W（WC） | - | R（ ） | - | （BC・HC・TC…etc.） |
| P-SJDS6 | - | LC58 | - | PC3.00 | - | WC2.80 | - | HC8-KC45 |
| 追加工 | 記号 | 刃先形状 | |||||||||||||
 |     | ||||||||||||||
| 刃先 |  | PC WC | 刃先寸法変更 PC≧PCmin 指定0.01mm単位 (PKC併用の場合 0.001mm単位指定可)
PC＝1.80～1.99 Bmax＝20 | 刃先寸法変更 PC・WC≧PC・WCmin 指定0.01mm単位 [ NG ]D4適用不可 [ NG ]刃先X適用不可
| |||||||||||
 | BC | 刃先長変更(規格より短くなります) 2≦BC＜B 指定0.1mm単位 [ ! ]P－SJAX，AP－SJAX，D5，6の場合
| |||||||||||||
 | PRC | 刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2 d1寸法 >>こちら [ NG ]PCC併用不可 | — | ||||||||||||
 | PCC | 刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2 d1寸法 >>こちら [ NG ]PRC併用不可 | — | ||||||||||||
 | PKC | 刃先公差変更 P ＋0.010 ⇒ ＋0.0050 (P寸法0.001mm単位指定可) | 刃先公差変更 P・W±0.01⇒ ＋0.010 | ||||||||||||
| 全長 |  | LC | 全長変更(刃先部より加工) LC＜L 指定0.1mm単位 [ ! ]刃先長Bは(L－LC)分短くなります。 (LKC・LKZ併用の場合0.01mm単位指定可) [ ! ]ジェクタピンの飛び出し量は、2mmとなります。 | ||||||||||||
 | LCT | ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 (TC併用の場合、T寸法0.01mm単位指定可) | |||||||||||||
| TKC ツバ厚公差変更 T ＋0.30 ⇒ ＋0.020 | LC ＋ 全長変更 ＋ | 全長 公差変更 L ＋0.30 ⇒ ＋0.10 | |||||||||||||
| LMT | ツバ厚公差・全長変更を1つのコー ドで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 (TC併用の場合、T寸法0.01mm単位指定可) | ||||||||||||||
| TKM ツバ厚公差変更 T ＋0.30 ⇒ 0-0.02 | LC ＋ 全長変更 ＋ | 全長 公差変更 L ＋0.30 ⇒ ＋0.10 | |||||||||||||
 | LKC | 全長公差 変 更 | L ＋0.3 0 ⇒ ＋0.050 | ||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | |||||||||||||||
| LKZ | 全長公差 変 更 | L ＋0.3 0 ⇒ ＋0.010 | |||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | |||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||||
| | |||||||
| ツバ部 |  | KC |  | ツバ部廻り止 め一面加工 |  | 廻り止め 位置変更 指定1゜単位 | ||
 | WKC |  | 廻り止め平行 加工(2面) |  | 廻り止め平行 加工(2面) KC併用可 | |||
 | KFC |  | 廻り止め0゜と 角度指定 加工(2面) 指定1°単位 |  | 廻り止め0゜と 角度指定 加工(2面) 指定1°単位 | |||
| [ NG ]KC・WKC併用不可 | [ NG ]KC・WKC併用不可 | |||||||
 | NKC | — | 廻り止め無し [ NG ] リテーナセット納入品 適用不可 | |||||
 | HC | ツバ径変更 D≦HC＜H 指定0.1mm単位 [ NG ]リテーナセット納入品適用不可 | ||||||
 | TC | ツバ厚変更 3.5≦TC＜5 指定0.1mm単位 (TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可) [ ! ]全長Lは(5－TC)分短くなります。 LC・LCT・LMT併用の場合、全長は指定寸法と同じです。 [ NG ]リテーナセット納入品適用不可 | ||||||
 | TKC | ツバ厚公差 変 更 | T ＋0.30 ⇒ ＋ 0.020 | |||||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||||
| TKM | ツバ厚公差 変 更 | T ＋0.30 ⇒ 0 - 0.02 | ||||||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||||
 | TCC | ツバ部C面加工 パンチ頭部の強度UPになります。 指定0.1mm単位 0.5≦TCC≦(H－D)/2 [ ! ]H≦5はTCC 0.5になります。 | ||||||
 | RC |  | リテーナ面に対してツバ部を－0.04～0に 加工 [ NG ] D ＋0.0050 タイプ適用不可 [ ! ]D10～25に適用 | |||||
| シャンク部 |  | SKC |  | シャンク部フラット面加工(1面) ・D4～6 P≦D－1.2 W≦D－1.2 (加工幅0.5) ・D8～ P≦D－2.2 W≦D－2.2 (加工幅1) [ NG ]KC・WKC・KFC併用不可 [ NG ]リテーナセット納入品適用不可 | ||||
 | AC |  | エア用としてジェクタピンを抜き取り、リング 状の樹脂(ABS)を入れて内側から横穴をふさぎ ます。 [ ! ]熱が加わると内部の樹脂と接着剤が溶け出 してエア穴に不具合が生じる ことがありま す。ご注意ください。 | |||||
 | NC |  | ジェクタピンを抜き取ります。 [ NG ]AC併用不可 | |||||
 | NDC | 導入部 無 し | ℓ≧3⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可 | |||||
[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
[ ! ]パンチをリテーナにセットして納入する場合の注文方法はこちら。>>パンチ・リテーナセット納入
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
新表面処理が登場！
「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」
などのお悩みを、新表面処理技術「α処理®」が解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・エッジ部の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性と油保持力を向上！
（詳細は「α処理®（新表面処理技術） ボタンダイ＆パンチへの適用」をご参照ください。）
・ショルダーパンチ内部に抜きカス払い用のジェクタピンを組み込んだパンチです。
・カス払い力を強くしたい場合は「バネ強化タイプ」をご使用ください。
・ジェクタピンを通常よりも大きくした「ピン大径タイプ」もあります。
■プレス金型用標準部品の新商品紹介はこちら。
ご注意
- 全長変更追加工（LC、LCT、LMT）を指定した場合は刃先長さが短くなります。
- 刃先長さを維持したまま全長を変更したい場合は全長指定・B寸キープタイプジェクタパンチをお試しください。
