商品情報
型番リスト
詳細情報
カタログ

商品情報

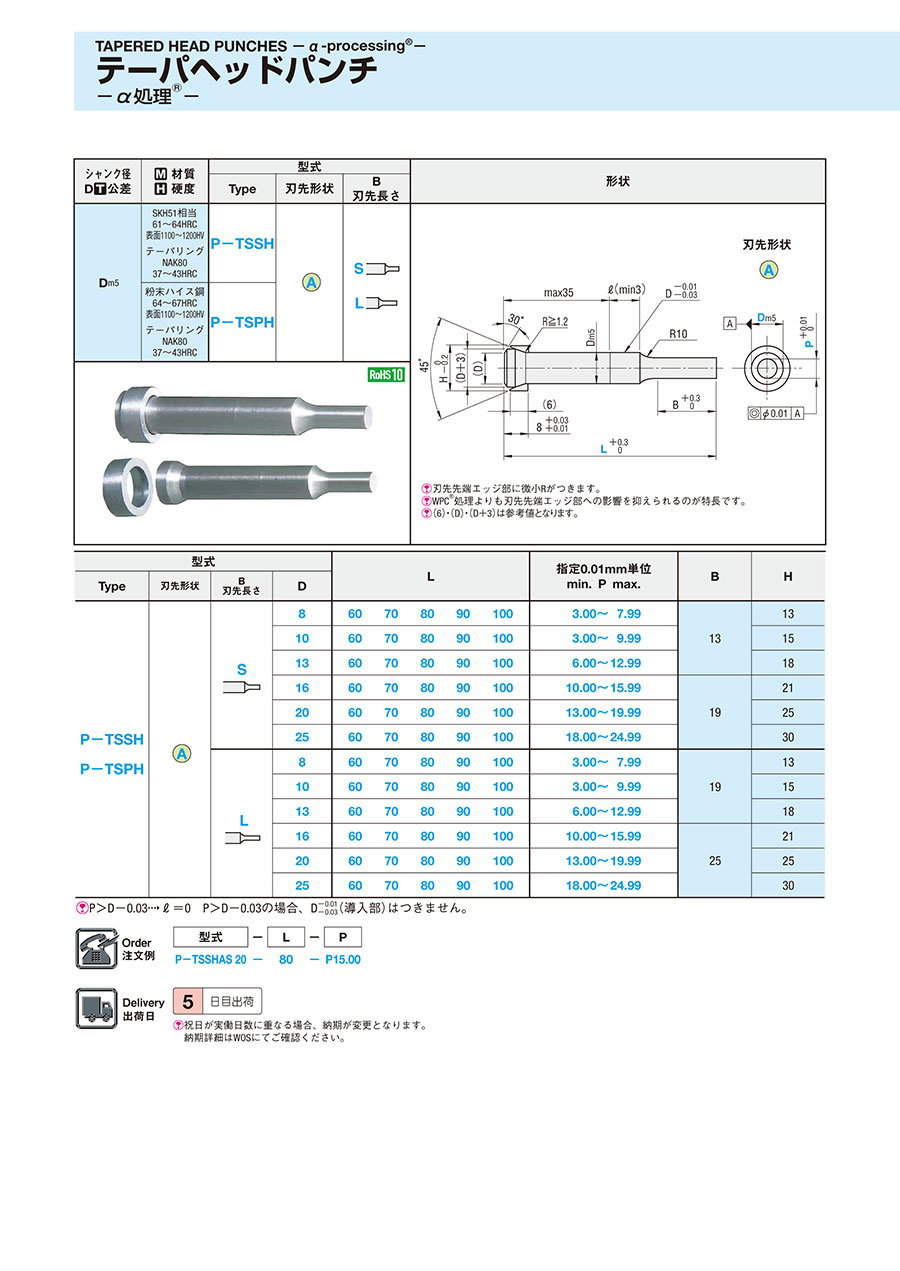

外形図・製品仕様

刃先形状

[ ! ]（6）・（D）・（D＋3）は参考値となります。

[ ! ]WPC®処理よりも刃先先端エッジ部の微小Rを抑えられるのが特長です。

シャンク径 D[ T ]公差	[ M ]材質	[ H ]母材硬度	テーパリング		[ H ]表面硬度（α処理）	型式
シャンク径 D[ T ]公差	[ M ]材質	[ H ]母材硬度	[ M ]材質	[ H ]母材硬度	[ H ]表面硬度（α処理）	Type	刃先形状	B 刃先長さ
m5	SKH51相当	61～64HRC	NAK80	37～43HRC	1100～1200HV	P-TSSH
m5	粉末ハイス鋼	64～67HRC	NAK80	37～43HRC	1100～1200HV	P-TSPH

規格表

型式				L					指定0.01mm単位			B	H
Type	刃先形状	刃先長さ	D	L					min.	P	max.	B	H
P-TSSH P-TSPH			8	60	70	80	90	100	3.00	～	7.99	13	13
			10						3.00	～	9.99		15
			13						6.00	～	12.99		18
			16						10.00	～	15.99	19	21
			20						13.00	～	19.99		25
			25						18.00	～	24.99		30
			8						3.00	～	7.99	19	13
			10						3.00	～	9.99		15
			13						6.00	～	12.99		18
			16						10.00	～	15.99	25	21
			20						13.00	～	19.99		25
			25						18.00	～	24.99		30

[ ! ]P＞D-0.03→ℓ=0 P＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。

注文例

型式	-	L	-	P
P-TSSHAS20	-	80	-	P15.00

出荷日

日目出荷

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式	-	L（LC）	-	P（PC）	-	（BC・SC…etc.）
P-TSSHAS20	-	LC82	-	PC12.00	-	BC13

追加工

記号

詳細

刃先

刃先寸法変更

PC	≧	Pmin
		2

指定0.01mm単位
(PKC併用の場合0.001mm単位指定可)

P	Bmax
1.500～1.999 2.000～3.999 4.000～5.999 6.000～	20 35 45 60

刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋35mm以上必要です。
[ ! ]PC追加工の記載内の表にご注意ください

PRC

刃先側端面R加工
0.1≦PRC≦1　
指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2
[ NG ]PCC·GC併用不可

PCC

刃先側端面C面取り加工
0.1≦PCC≦1　
指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2
[ NG ]PRC·GC併用不可

PKC

刃先公差変更
P ＋0.010 ⇒ ＋0.0050

(P寸法0.001mm単位指定可)

20°≦GC＜90°
指定1°単位
刃先長さB≧f+2
f=P/2×tan(90°－GC°)
三角関数の真数表
>>こちら
[ NG ]LKC・PRC・PCC併用不可

追加工

記号

詳細

全長

全長変更　35＋B(BC)≦LC＜L
指定0.1mm単位
(LKC併用の場合0.01mm単位指定可)
[ ! ]全長－刃先長さが35mm以下の場合、
刃先長さは全長－35mmになります。

LKC

全長公差変更
L ＋0.30 ⇒ ＋0.050

(LC併用の場合、L寸法0.01mm単位指定可)

シャンク部

ウレタンストリッパ(USN)取付加工

Code	U	L	適応するUSN
UC40	37	L≧80	USN40
UC50	47	L≧90	USN50

[ ! ]P・Kmax＝D－1.1　　[ ! ]詳細>>こちら
[ ! ]L≧80、L≧90に適用
[ ! ]D10～25に適用

NDC

導入部
無　し

ℓ≧3⇒ℓ＝0

刃先シャー角

[ NG ]LKC併用不可
[ NG ]PRC・PCC·GC併用不可

[ ! ]全長公差L_±0.3
[ ! ]球面加工ではありません。
[ NG ]LKC併用不可
[ NG ]PRC・PCC·GC併用不可
[ NG ]PRC併用不可

[ NG ]LKC併用不可
[ NG ]PRC・PCC·GC併用不可

[ ! ]GC追加工欄に記載の三角関数の真数表はこちら。>>P.1771
[ ! ]UC追加工の詳細はこちら。>>P.61
[ ! ]刃先シャー角追加工の詳細はこちら。>>P.62

型番リスト

表示件数

型番

P-TSPHAL8-[60-100/10]-P[3-7.99/0.01]

P-TSPHAL8-[60-100/10]-PC[1.5-2.99/0.01]

P-TSPHAL8-LC[37-99.9/0.1]-P[3-7.99/0.01]

P-TSPHAL8-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]

P-TSPHAL10-[60-100/10]-P[3-9.99/0.01]

P-TSPHAL10-[60-100/10]-PC[1.5-2.99/0.01]

P-TSPHAL10-LC[37-99.9/0.1]-P[3-9.99/0.01]

P-TSPHAL10-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]

P-TSPHAL13-[60-100/10]-P[6-12.99/0.01]

P-TSPHAL13-[60-100/10]-PC[3-5.99/0.01]

P-TSPHAL13-LC[37-99.9/0.1]-P[6-12.99/0.01]

P-TSPHAL13-LC[37-99.9/0.1]-PC[3-5.99/0.01]

P-TSPHAL16-[60-100/10]-P[10-15.99/0.01]

P-TSPHAL16-[60-100/10]-PC[5-9.99/0.01]

P-TSPHAL16-LC[37-99.9/0.1]-P[10-15.99/0.01]

P-TSPHAL16-LC[37-99.9/0.1]-PC[5-9.99/0.01]

P-TSPHAL20-[60-100/10]-P[13-19.99/0.01]

P-TSPHAL20-[60-100/10]-PC[6.5-12.99/0.01]

P-TSPHAL20-LC[37-99.9/0.1]-P[13-19.99/0.01]

P-TSPHAL20-LC[37-99.9/0.1]-PC[6.5-12.99/0.01]

P-TSPHAL25-[60-100/10]-P[18-24.99/0.01]

P-TSPHAL25-[60-100/10]-PC[9-17.99/0.01]

P-TSPHAL25-LC[37-99.9/0.1]-P[18-24.99/0.01]

P-TSPHAL25-LC[37-99.9/0.1]-PC[9-17.99/0.01]

P-TSPHAS8-[60-100/10]-P[3-7.99/0.01]

P-TSPHAS8-[60-100/10]-PC[1.5-2.99/0.01]

P-TSPHAS8-LC[37-99.9/0.1]-P[3-7.99/0.01]

P-TSPHAS8-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]

P-TSPHAS10-[60-100/10]-P[3-9.99/0.01]

P-TSPHAS10-[60-100/10]-PC[1.5-2.99/0.01]

P-TSPHAS10-LC[37-99.9/0.1]-P[3-9.99/0.01]

P-TSPHAS10-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]

P-TSPHAS13-[60-100/10]-P[6-12.99/0.01]

P-TSPHAS13-[60-100/10]-PC[3-5.99/0.01]

P-TSPHAS13-LC[37-99.9/0.1]-P[6-12.99/0.01]

P-TSPHAS13-LC[37-99.9/0.1]-PC[3-5.99/0.01]

P-TSPHAS16-[60-100/10]-P[10-15.99/0.01]

P-TSPHAS16-[60-100/10]-PC[5-9.99/0.01]

P-TSPHAS16-LC[37-99.9/0.1]-P[10-15.99/0.01]

P-TSPHAS16-LC[37-99.9/0.1]-PC[5-9.99/0.01]

P-TSPHAS20-[60-100/10]-P[13-19.99/0.01]

P-TSPHAS20-[60-100/10]-PC[6.5-12.99/0.01]

P-TSPHAS20-LC[37-99.9/0.1]-P[13-19.99/0.01]

P-TSPHAS20-LC[37-99.9/0.1]-PC[6.5-12.99/0.01]

P-TSPHAS25-[60-100/10]-P[18-24.99/0.01]

P-TSPHAS25-[60-100/10]-PC[9-17.99/0.01]

P-TSPHAS25-LC[37-99.9/0.1]-P[18-24.99/0.01]

P-TSPHAS25-LC[37-99.9/0.1]-PC[9-17.99/0.01]

P-TSSHAL8-[60-100/10]-P[3-7.99/0.01]

P-TSSHAL8-[60-100/10]-PC[1.5-2.99/0.01]

P-TSSHAL8-LC[37-99.9/0.1]-P[3-7.99/0.01]

P-TSSHAL8-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]

P-TSSHAL10-[60-100/10]-P[3-9.99/0.01]

P-TSSHAL10-[60-100/10]-PC[1.5-2.99/0.01]

P-TSSHAL10-LC[37-99.9/0.1]-P[3-9.99/0.01]

P-TSSHAL10-LC[37-99.9/0.1]-PC[1.5-2.99/0.01]

P-TSSHAL13-[60-100/10]-P[6-12.99/0.01]

P-TSSHAL13-[60-100/10]-PC[3-5.99/0.01]

P-TSSHAL13-LC[37-99.9/0.1]-P[6-12.99/0.01]

P-TSSHAL13-LC[37-99.9/0.1]-PC[3-5.99/0.01]

材質

B（刃先長さ）

D（シャンク径）

(mm)

L(全長)

LC(全長変更)

(mm)

P(刃先寸法)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

粉末ハイス鋼	L	8	60 ～ 100	-	3 ～ 7.99	-	10	1個
粉末ハイス鋼	L	8	60 ～ 100	-	-	1.5 ～ 2.99	10	1個
粉末ハイス鋼	L	8	-	37 ～ 99.9	3 ～ 7.99	-	10	1個
粉末ハイス鋼	L	8	-	37 ～ 99.9	-	1.5 ～ 2.99	10	1個
粉末ハイス鋼	L	10	60 ～ 100	-	3 ～ 9.99	-	10	1個
粉末ハイス鋼	L	10	60 ～ 100	-	-	1.5 ～ 2.99	10	1個
粉末ハイス鋼	L	10	-	37 ～ 99.9	3 ～ 9.99	-	10	1個
粉末ハイス鋼	L	10	-	37 ～ 99.9	-	1.5 ～ 2.99	10	1個
粉末ハイス鋼	L	13	60 ～ 100	-	6 ～ 12.99	-	10	1個
粉末ハイス鋼	L	13	60 ～ 100	-	-	3 ～ 5.99	10	1個
粉末ハイス鋼	L	13	-	37 ～ 99.9	6 ～ 12.99	-	10	1個
粉末ハイス鋼	L	13	-	37 ～ 99.9	-	3 ～ 5.99	10	1個
粉末ハイス鋼	L	16	60 ～ 100	-	10 ～ 15.99	-	10	1個
粉末ハイス鋼	L	16	60 ～ 100	-	-	5 ～ 9.99	10	1個
粉末ハイス鋼	L	16	-	37 ～ 99.9	10 ～ 15.99	-	10	1個
粉末ハイス鋼	L	16	-	37 ～ 99.9	-	5 ～ 9.99	10	1個
粉末ハイス鋼	L	20	60 ～ 100	-	13 ～ 19.99	-	10	1個
粉末ハイス鋼	L	20	60 ～ 100	-	-	6.5 ～ 12.99	10	1個
粉末ハイス鋼	L	20	-	37 ～ 99.9	13 ～ 19.99	-	10	1個
粉末ハイス鋼	L	20	-	37 ～ 99.9	-	6.5 ～ 12.99	10	1個
粉末ハイス鋼	L	25	60 ～ 100	-	18 ～ 24.99	-	10	1個
粉末ハイス鋼	L	25	60 ～ 100	-	-	9 ～ 17.99	10	1個
粉末ハイス鋼	L	25	-	37 ～ 99.9	18 ～ 24.99	-	10	1個
粉末ハイス鋼	L	25	-	37 ～ 99.9	-	9 ～ 17.99	10	1個
粉末ハイス鋼	S	8	60 ～ 100	-	3 ～ 7.99	-	10	1個
粉末ハイス鋼	S	8	60 ～ 100	-	-	1.5 ～ 2.99	10	1個
粉末ハイス鋼	S	8	-	37 ～ 99.9	3 ～ 7.99	-	10	1個
粉末ハイス鋼	S	8	-	37 ～ 99.9	-	1.5 ～ 2.99	10	1個
粉末ハイス鋼	S	10	60 ～ 100	-	3 ～ 9.99	-	10	1個
粉末ハイス鋼	S	10	60 ～ 100	-	-	1.5 ～ 2.99	10	1個
粉末ハイス鋼	S	10	-	37 ～ 99.9	3 ～ 9.99	-	10	1個
粉末ハイス鋼	S	10	-	37 ～ 99.9	-	1.5 ～ 2.99	10	1個
粉末ハイス鋼	S	13	60 ～ 100	-	6 ～ 12.99	-	10	1個
粉末ハイス鋼	S	13	60 ～ 100	-	-	3 ～ 5.99	10	1個
粉末ハイス鋼	S	13	-	37 ～ 99.9	6 ～ 12.99	-	10	1個
粉末ハイス鋼	S	13	-	37 ～ 99.9	-	3 ～ 5.99	10	1個
粉末ハイス鋼	S	16	60 ～ 100	-	10 ～ 15.99	-	10	1個
粉末ハイス鋼	S	16	60 ～ 100	-	-	5 ～ 9.99	10	1個
粉末ハイス鋼	S	16	-	37 ～ 99.9	10 ～ 15.99	-	10	1個
粉末ハイス鋼	S	16	-	37 ～ 99.9	-	5 ～ 9.99	10	1個
粉末ハイス鋼	S	20	60 ～ 100	-	13 ～ 19.99	-	10	1個
粉末ハイス鋼	S	20	60 ～ 100	-	-	6.5 ～ 12.99	10	1個
粉末ハイス鋼	S	20	-	37 ～ 99.9	13 ～ 19.99	-	10	1個
粉末ハイス鋼	S	20	-	37 ～ 99.9	-	6.5 ～ 12.99	10	1個
粉末ハイス鋼	S	25	60 ～ 100	-	18 ～ 24.99	-	10	1個
粉末ハイス鋼	S	25	60 ～ 100	-	-	9 ～ 17.99	10	1個
粉末ハイス鋼	S	25	-	37 ～ 99.9	18 ～ 24.99	-	10	1個
粉末ハイス鋼	S	25	-	37 ～ 99.9	-	9 ～ 17.99	10	1個
SKH51相当	L	8	60 ～ 100	-	3 ～ 7.99	-	10	1個
SKH51相当	L	8	60 ～ 100	-	-	1.5 ～ 2.99	10	1個
SKH51相当	L	8	-	37 ～ 99.9	3 ～ 7.99	-	10	1個
SKH51相当	L	8	-	37 ～ 99.9	-	1.5 ～ 2.99	10	1個
SKH51相当	L	10	60 ～ 100	-	3 ～ 9.99	-	10	1個
SKH51相当	L	10	60 ～ 100	-	-	1.5 ～ 2.99	10	1個
SKH51相当	L	10	-	37 ～ 99.9	3 ～ 9.99	-	10	1個
SKH51相当	L	10	-	37 ～ 99.9	-	1.5 ～ 2.99	10	1個
SKH51相当	L	13	60 ～ 100	-	6 ～ 12.99	-	10	1個
SKH51相当	L	13	60 ～ 100	-	-	3 ～ 5.99	10	1個
SKH51相当	L	13	-	37 ～ 99.9	6 ～ 12.99	-	10	1個
SKH51相当	L	13	-	37 ～ 99.9	-	3 ～ 5.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

新表面処理が登場！

「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・エッジ部の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性と油保持力を向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」をご参照ください。）

⇒カス上がりにお悩みの方はパンチにジェクタピンを組み込んだ「ジェクタパンチ」をご検討ください。ジェクタパンチにもα処理®の新商品があります。
■プレス金型用標準部品の新商品紹介はこちら。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

テーパヘッドパンチ -α処理®-のレビュー
