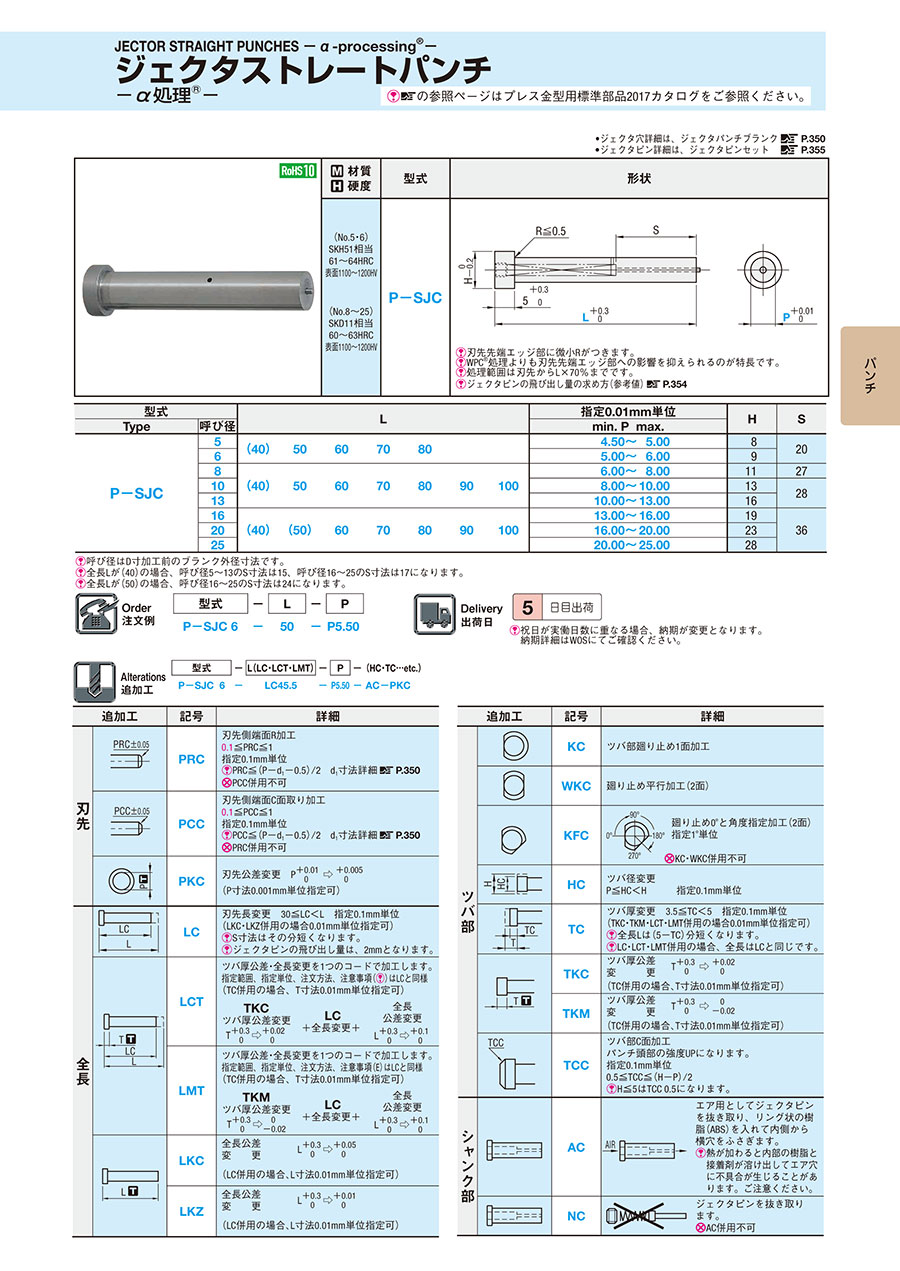

ジェクタストレートパンチ -α処理®-

外形図・製品仕様

[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。

規格表

[ ! ]呼び径はD寸加工前のブランク外形寸法です。
[ ! ]全長Lが（40）の場合、呼び径5～13のS寸法は15、呼び径16～25のS寸法は17になります。
[ ! ]全長Lが（50）の場合、呼び径16～25のS寸法は24になります。

注文例

出荷日

[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

追加工		記号	詳細
刃先		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2　d1寸法詳細>>こちら [ NG ]PCC併用不可
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2　d1寸法詳細>>こちら [ NG ]PRC併用不可
		PKC	刃先公差変更　P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)
全長		LC	刃先長変更　30≦LC＜L　指定0.1mm単位 (LKC・LKZ併用の場合0.01mm単位指定可) [ ! ]S寸法はその分短くなります。 [ ! ]ジェクタピンの飛び出し量は、2mmとなります。
		LCT	ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])は LCと同様 (TC併用の場合、T寸法0.01mm単位指定可)
			TKC ツバ厚公差変更 T ＋0.30 ⇒ ＋0.02 0	LC ＋全長変更＋	全長 公差変更 L ＋0.30 ⇒ ＋0.10
		LMT	ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項(E)はLC と同様 (TC併用の場合、T寸法0.01mm単位指定可)
			TKM ツバ厚公差変更 T ＋0.30 ⇒  0－0.02	LC ＋全長変更＋	全長 公差変更 L ＋0.30 ⇒ ＋0.10
		LKC	全長公差 変  更	L ＋0.30 ⇒ ＋0.05 0
			(LC併用の場合、L寸法0.01mm単位指定可)
		LKZ	全長公差 変  更	L ＋0.30 ⇒ ＋0.01 0
			(LC併用の場合、L寸法0.01mm単位指定可)

追加工		記号	詳細
ツバ部		KC	ツバ部廻り止め1面加工
		WKC	廻り止め平行加工(2面)
		KFC		廻り止め0°と角度指定加工(2面) 指定1°単位
				[ NG ]KC・WKC併用不可
		HC	ツバ径変更 P≦HC＜H　　　指定0.1mm単位
		TC	ツバ厚変更　3.5≦TC＜5　指定0.1mm単位 (TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可) [ ! ]全長Lは(5－TC)分短くなります。 [ ! ]LC・LCT・LMT併用の場合、全長はLCと同じです。
		TKC	ツバ厚公差 変   更	T ＋0.30 ⇒ ＋0.02 0
			(TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差 変   更	T ＋0.30 ⇒  0－0.02
			(TC併用の場合、T寸法0.01mm単位指定可)
		TCC	ツバ部C面加工 パンチ頭部の強度UPになります。 指定0.1mm単位 0.5≦TCC≦(H－P)/2 [ ! ]H≦5はTCC 0.5になります。
シャンク部		AC		エア用としてジェクタピンを抜 き取り、リング状の樹脂(ABS)を 入れて内側から横穴をふさぎま す。 [ ! ]熱が加わると内部の樹脂と接 着剤が溶け出してエア穴に不 具合が生じることがあります。 ご注意ください。
		NC		ジェクタピンを抜き取ります。 [ NG ]AC併用不可

[ ! ]追加工表中のPRC・PCC追加工の制限に関わるd1寸法はこちら。>>P.350
